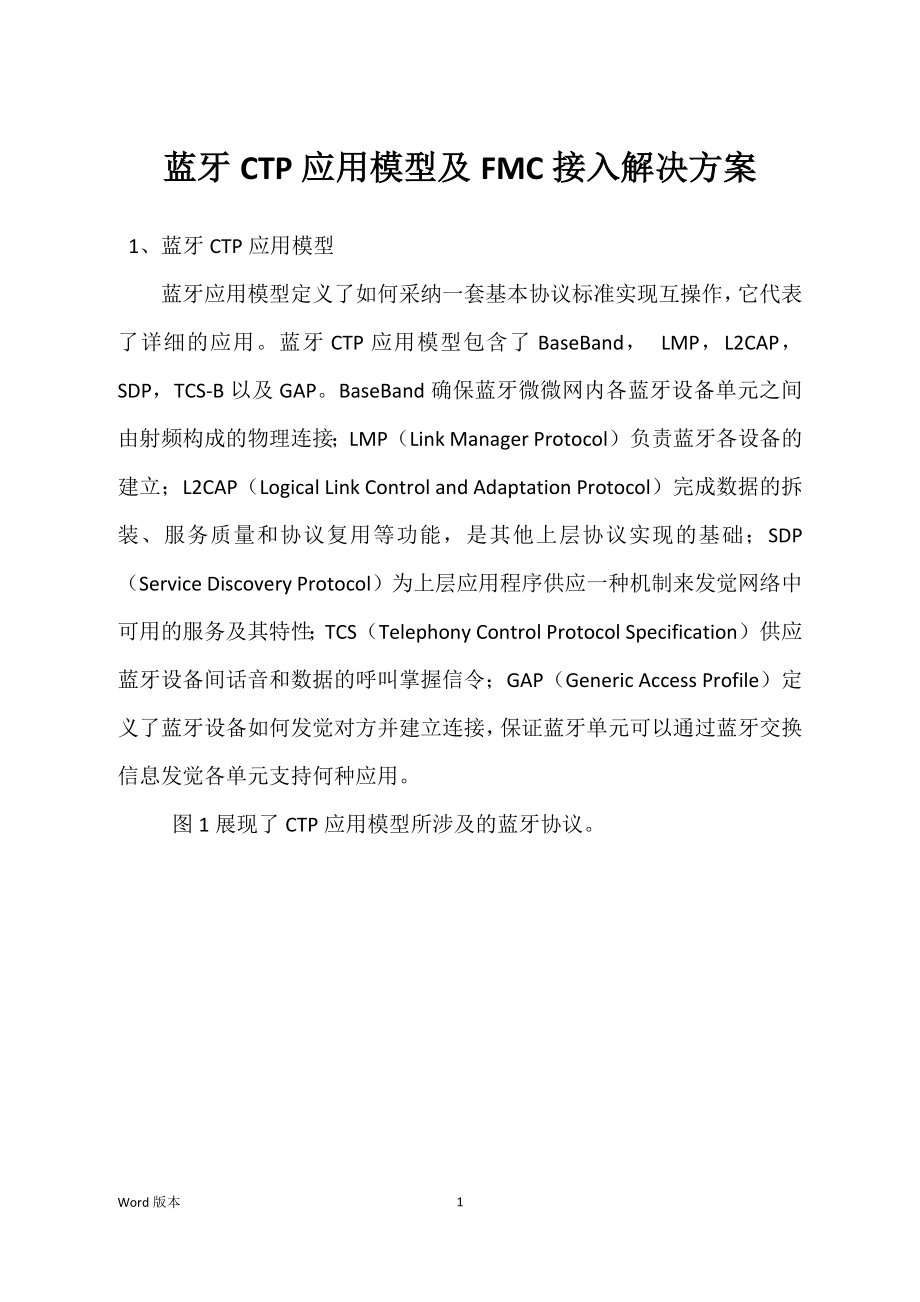

蓝牙CTP应用模型及FMC接入解决方案 1、蓝牙CTP应用模型 蓝牙应用模型定义了如何采纳一套基本协议标准实现互操作，它代表了详细的应用蓝牙CTP应用模型包含了BaseBand， LMP，L2CAP，SDP，TCS-B以及GAPBaseBand确保蓝牙微微网内各蓝牙设备单元之间由射频构成的物理连接；LMP（Link Manager Protocol）负责蓝牙各设备的建立；L2CAP（Logical Link Control and Adaptation Protocol）完成数据的拆装、服务质量和协议复用等功能，是其他上层协议实现的基础；SDP（Service Discovery Protocol）为上层应用程序供应一种机制来发觉网络中可用的服务及其特性；TCS（Telephony Control Protocol Specification）供应蓝牙设备间话音和数据的呼叫掌握信令；GAP（Generic Access Profile）定义了蓝牙设备如何发觉对方并建立连接，保证蓝牙单元可以通过蓝牙交换信息发觉各单元支持何种应用 图1展现了CTP应用模型所涉及的蓝牙协议。
图1CTP模型 图1中，A-G接口功能如下： （1）CC（Call Control）使用此接口供应何时连接（或断开连接）语音通道的信息，进行语音同步掌握，连接或切断内部语音路径 （2）CL（Connectionless）接口用于发送和接受TCS-Binary广播消息：利用点对多点信令发送SETUP消息给L2CAP，以便在无连接信道上传输；L2CAP使用此接口通知TCS，在无连接信道上收到SETUP信息 （3）CO（Connection）接口利用点对点信令发送TCS消息给L2CAP，以便在面对连接的信道上传输 （4）CC使用此接口掌握LM（Link Manager），以便建立或释放SCO链路 （5）初始化和处理密钥时，GM（Group Management）使用此接口掌握LM （6）此接口不在CTP模型范围内 （7）GM使用此接口掌握LC（Link Control）和BaseBand，实现查询、寻呼、查询扫描和寻呼扫描 蓝牙支持SCO（Synchronous Connection-Oriented）链路，eSCO（Extendend Synchronous Connection Oriended）链路，ACL（Asynchronous Connection-Oriended）链路。
SCO支持对称连接和点对点连接，在规定的时隙传送语音等实时性强的信息；eSCO链路为标准SCO的扩展，支持对称，非对称连接和点对点连接，支持更多的分组类型的融合，以及更敏捷的分组数据和时隙的选择；ACL链路则以数据为主，可在任意时隙传输当ACL传输占用SCO的预留时隙时，一旦系统需要SCO传输，ACL则自动让出这些时隙以保证SCO的实时性 蓝牙射频和基带部分通过发送和接受数据包，在终端设备和AP（Access Point，接入点）之间建立了一条无线通道蓝牙终端首先用SDP发觉AP供应无绳服务，然后恳求使用该服务AP对恳求服务的终端设备进行身份验证，以打算是否接受该恳求在通过身份验证后，蓝牙终端通过CC接口建立SCO或eSCO路径，通过CTP无线接入相应的网络，猎取所需要的信息 2、PSTN接入解决方案 蓝牙PSTN接入点由BC04（Bluecore 04）和ASIC（Application Specific Integrated Circuit）两个芯片和周边设备组成，其中BC04作为主角色或掌握器角色，ASIC作为从角色，两者通过PCM和UART连接，分别用来传送数据流和掌握流。
相应的蓝牙协议栈和应用程序存储在FLASH和EEPROM中系统结构如图2所示 图2PSTN AP系统结构图 其中，BC04支持4个活动连接（包括耳机），同时支持两路SCO语音，所以语音通过PCM和ASIC PCM相接可以有多路被送到模拟端，从而实现3方通话ASIC部分实现PCM语音数据与模拟语音信号的相互转换，通过发送和接收PSTN信令，负责对人机界面的掌握它通过GPIO（General Purpose Input/Output）掌握LED和KEY的输入和输出，当需要通知BC04时，通过UART端口发送AT指令AFE（Analog Front End）由分立元件组成，包括发送通路和接收通路，并实现接收通路的自动增益掌握，使得到达ASIC的语音信号能够达到肯定的电平和信噪比要求FUI（Firmware Upgrade Interface）实现对ASIC的调试和升级 蓝牙PSTN接入点，通过与PSTN线路相连，为用户供应无线数据语音接入AFE接收来自PSTN线路的语音信号，通过模/数转换和ASIC的处理，转换为CVSD（Continuously Variable Slope Delta modulation）数据，由蓝牙模块的空中接口发送出去；蓝牙模块的空中接口接收到CVSD数据，将其转换为u律的PCM信号发给ASIC，经过ASIC处理和数模转换，发送至PSTN线路。
PSTN接入点，通过在100 m的范围内，建立蓝牙无线微微网（Piconet），为具有蓝牙功能的语音终端设备，如、耳机，供应无线的呼入/呼出功能；在语音终端设备与接入点之间，可以进行无线语音呼叫；实现了蓝牙SIG规范的CTP应用模型，使得蓝牙能够通过蓝牙PSTN接入点，作为无绳进入固定网 如图3所示，使用蓝牙CTP MS（mobile station）和PSTN AP，通过本地交换机与固网相连其中，MS为双模终端，可以依据不同网络的资费差异预先设置采纳何种网络接打在蓝牙掩盖范围内，依据设置，CTP MS可以自动选择使用固网或移动网，而呼入路由的选择策略依靠于用户是否通过蓝牙AP进行过注册注册过的用户将可以拨打到固定号码；反之，将直接拨打到移动号码CTP MS经过AP注册后，当有打给该的时，可以做到蓝牙接入点和蓝牙同时振铃 图3PSTN AP网络结构图 室内环境下，即蓝牙掩盖范围内，蓝牙CTP MS与AP建立连接并向蜂窝网络注册呼叫转移，将蜂窝呼叫转移到AP所连接的PSTN线路上当AP检测到来自PSTN的呼叫，AP发送信号到CTP MS，并建立路径，然后用户可以通过AP与另外一端通话。
而当CTP MS没有连接到AP上时，AP能够自动向移动网络注册呼叫转移功能，将呼叫转移到四周的蓝牙网关上，从而将PSTN转移到预先设定的蜂窝网络号码上，这样可以避开漏接PSTN 室外环境下，即脱离蓝牙网络掩盖范围，CTP MS可以通过蜂窝网络接打当CTP MS从室外进入到蓝牙网络掩盖区，不需要人工干预，MS可以自动通过AP进行注册，并将蜂窝网络的转移到蓝牙语音网关所连接的线路上，拨打PSTN* 3、VoIP接入解决方案 SIP（Session Initiation Protocol）是特地为IP，尤其是结合Internet设计的信令协议，可以建立，修改或者中止多媒体会话或者呼叫，因此广泛地应用于VoIP中 如图4所示，使用蓝牙CTP和具有CTP功能的VoIP接入点，即CTP-SIP AP，通过宽带网络与VoIP网络相连这里的VoIP网络支持SIP协议，VoIP接入点支持蓝牙CTP和SIP协议，MS则不需要具备SIP功能CTP-SIP AP有两个10/100 M速率的RJ45以太网接口，其中一个用于连接PC机或LAN，另外一个用于连接DSL路由器或WAN我们还可以用一个CTP-SIP网关代替AP和DSL/cable modem，实现两者功能的融合。
同时网关需支持蓝牙CTP、SIP、TCS Binary协议，并且具有调制解调和路由功能 图4VoIP AP网络结构图 在蓝牙掩盖范围内，AP首先通过SIP服务器进行注册，然后蓝牙CTP依据设置，可以选择使用蜂窝网络或VoIP网络所以CTP既可以作为IP使用，又可以作为一个一般的使用蜂窝网络每个AP可以注册多个MS，同时在AP上又对应的为每个MS安排了各自的VoIP应用模型当拨打时，AP依据VoIP号码，建立一条到MS的路径，从而实现拨打IP 在蓝牙掩盖范围外，CTP直接拨打蜂窝为保证CTP移动用户的无缝接入，可以采纳在AP中增加缓冲区的方法削减包的丢失率，这种方案的详细实现如下：当蓝牙用户移动位置时，假如蓝牙用户的接收信号强度（RSSI）小于某个门限值时，它将发出查询命令，查找是否有更近的AP存在，同时它也向原先的AP发出声明，告之它将切换到新的AP蓝牙用户移动到新的AP的注册恳求没有被当前AP确认前，当前AP将通信对端发送来的数据包存储在缓冲区里在注册恳求确认后，当前AP通过新AP给蓝牙用户发出确认消息，同时刷新通信对端的转交地址，使通信对端获得蓝牙用户的新的转交地址，将以后的数据包发送到新的AP中，再转发给蓝牙用户。
蓝牙用户收到注册确认消息后，解除其在旧AP中的登记，并且通知它新的转交地址，使它释放缓冲区的数据包到新AP中，再转发给蓝牙用户，这样就避开了切换时的数据丢失 4、结束语 上述两种应用解决方案，针对发达国家完善的IP网络和进展中国家的PSTN电信网络，充分利用已有的网络资源，通过很少的投入，实现了固网和移动网的融合 将蓝牙技术众多的应用模型融合到一起，简化整个系统结构，从而使得CTP在FMC接入网中的应用更加广泛，功能更加完善因此我们可以乐观地说蓝牙CTP解决方案在FMC接入网中的应用将会赢得越来越多运营商的青睐 :9Word版本。
