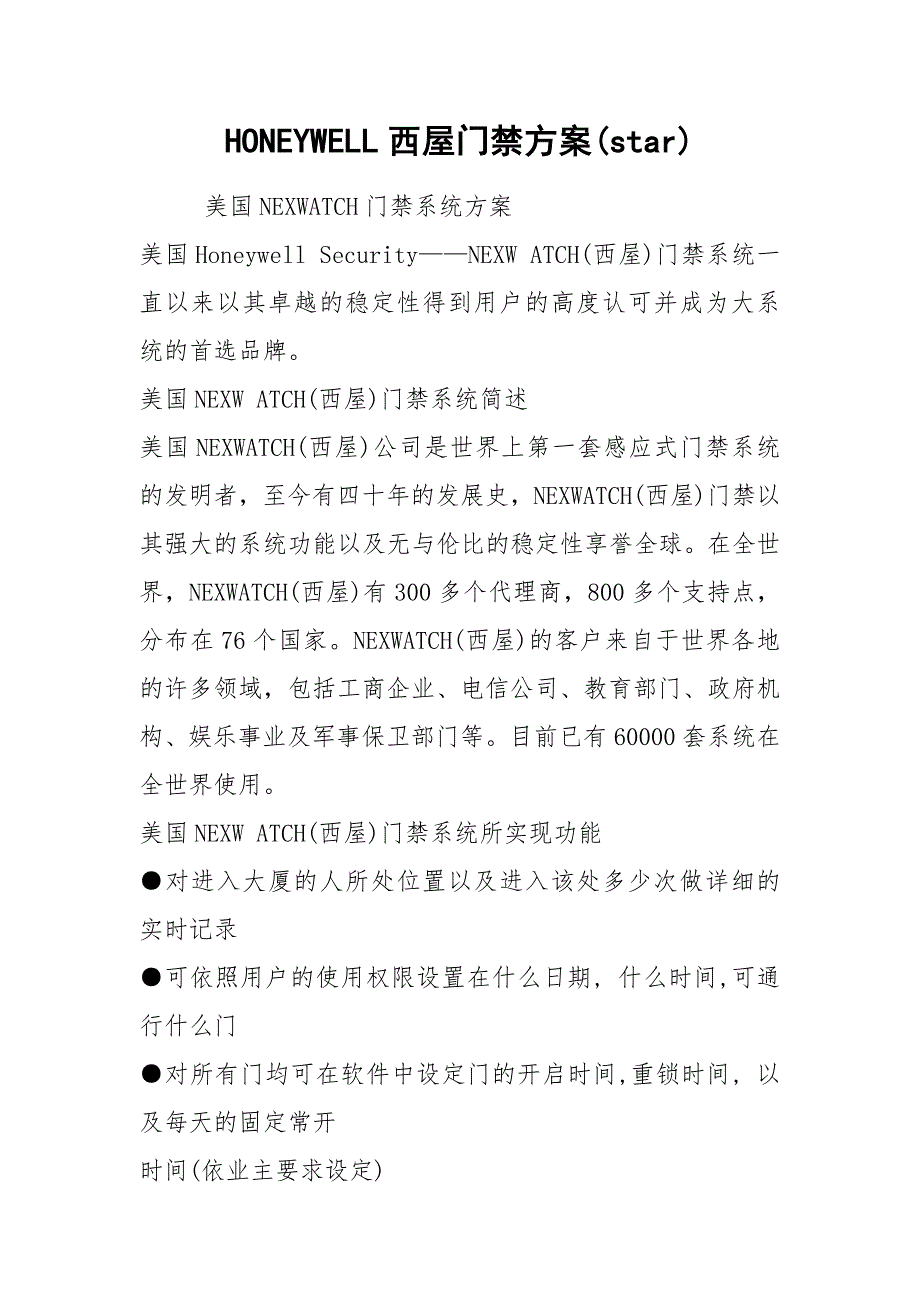

HONEYWELL西屋门禁方案(star)美国NEXWATCH门禁系统方案美国Honeywell Security——NEXW ATCH(西屋)门禁系统一直以来以其卓越的稳定性得到用户的高度认可并成为大系统的首选品牌美国NEXW ATCH(西屋)门禁系统简述美国NEXWATCH(西屋)公司是世界上第一套感应式门禁系统的发明者，至今有四十年的发展史，NEXWATCH(西屋)门禁以其强大的系统功能以及无与伦比的稳定性享誉全球在全世界，NEXWATCH(西屋)有300多个代理商，800多个支持点，分布在76个国家NEXWATCH(西屋)的客户来自于世界各地的许多领域，包括工商企业、电信公司、教育部门、政府机构、娱乐事业及军事保卫部门等目前已有60000套系统在全世界使用美国NEXW ATCH(西屋)门禁系统所实现功能●对进入大厦的人所处位置以及进入该处多少次做详细的实时记录●可依照用户的使用权限设置在什么日期, 什么时间,可通行什么门●对所有门均可在软件中设定门的开启时间,重锁时间, 以及每天的固定常开时间(依业主要求设定)●系统可与消防系统联动, 在火灾发生时,打开所有或预先设定的门,系统并且有专门的功能,可查询出未脱险的用户名单,使消防单位可立刻实施营救措施●可与报警系统联动,产生防盗报警后,系统可立即封锁相关的门。
●系统还可控制功能：电梯、保温、通风、空气调节和照明等●系统可按用户要求在现有的基础上扩充其他子系统:人事考勤管理、巡更、消费（食堂、餐厅收费）管理和停车管理子系统,内部医疗、自动售货、资料借阅等子系统，充分发挥非接触IC卡的一卡多用功能各应用子系统自成管理体系，同时通过网络互联，成为一个完整的一卡通管理系统这更适合企事业内部管理的各应用子系统分属不同职能部门的特点这种应用方式既满足各个职能管理的独立性，又保证企事业整体管理的一致性●针对现代化大厦内部管理发展的要求，门禁系统可实现与闭路监视系统（CCTV）、消防安全系统（FA）、安保系统（SA）、紧急广播系统等相结合，以达到集中管理、分散监控的目的，通过和其它系统的联动以发挥其强大的应用功能●该系统集合人事管理、出入管理、以及在突发事件时的应急措施，以期为企事业实现科学化的管理目标，创造出有利的条件NEXW ATCH(西屋)门禁系统主要性能及系统优势稳定性极强控制器内嵌32位Intel 处理器、内存；管理软件基于Window NT、Unix操作系统软硬件的结合，使得NEXWATCH(西屋)门禁安防稳定性得到行业内及用户高度认可卓越的兼容性NEXWA TCH(西屋)产品不但与以往产品兼容，并保证与将来的产品连惯。
而且NEXWA TCH(西屋)产品兼容所有含有维庚协议的外围设备抗破坏能力强采用S-net结构，局部的损坏不会影响其它部分的正常工作同时，该系统对温度、湿度的要求比较底；对电磁波、雷电有较强的抗干扰能力灵活的扩展性NEXWA TCH(西屋)产品采用模块设计，随着企业规模的扩大，NEXWA TCH(西屋)门禁安防系统通过更换芯片即可达到系统升级强大的软件管理功能服务器和客户端的集中、分散管理，可满足用户的不同需要软件实时检测整个系统并提供考勤、巡更及与CCTV联动等功能安防功能NEXWA TCH(西屋)门禁安防系统不仅具有门禁的功能，同时，它还提供安防的功能，通过软件即可达到布防、撤防功能，大大提高用户的使用安全性图文接口、操作容易通过培训，一般工作人员都能熟练操作该系统如果企业内有局域网可利用的话，那您就可花较少的资金，安装世界上最先进NEXWA TCH(西屋)门禁安防系统NEXW ATCH(西屋)门禁系统主要应用领域NEXWATCH(西屋)门禁安防系统在全球范围内得到广泛的应用航空工业、汽车工业、石油能源业、军队、通讯、电力、商业、政府、医药、教育、娱乐等众多行业都用上NEXWATCH(西屋)门禁安防产品，至今，全球超过60,000个安装点采用NEXWATCH(西屋)门禁安防系统，高质量、高性能NEXWATCH(西屋)产品能满足用户对系统最严格要求。
NEXWA TCH(西屋)门禁系统产品包括：门禁控制器、输入/输出接口、读卡器、网络适配器、非接触卡等等NEXW ATCH(西屋)门禁系统相关产品介绍及技术指标一、门禁控制器（简称ACU: Access Control Unit）NEXWATCH(西屋)门禁控制器最新产品有两种型号：STAR I和STAR II，产品介绍及技术指标如下：1.1、先进、可升级的系统结构·更换独立芯片即可将基于2门的控制器扩展至4门、8门或16门·持卡人容量：50,000·时间组：120·规定的节假日：30·时间段：128·报告：32·操作级别：6·不同身份操作员：8·日志缓存：系统缓存最多5000条事件1.2、NEXWATCH(西屋)控制器的优势：可扩充性 - 2 至 4, 8, 16 读卡器/门扩充方便–通信采用RS485方式便于升级 - FLASH MEMORY (闪存)可使用通用读卡器– WIEGAND接口附加功能–防盗报警模块化设计–可管理 255个输入, 96个输出线路监测–四态监测, 更加安全电源可选–直流或交流与PC多种连接方式– RS232/RS485/LAN高速 - 32位处理器1.3、监控输入/输出点·STAR I和STARII门禁控制器自带16个四态输入点、4个输出点（可接常开或常闭型锁）·继电器输出： C型干簧继电器触点，容量3A/30VDC。
用于楼宇模式、锁、报警及其它1.4、接口及通讯说明·系统设备通讯方式：RS485和RS232·支持DCN通讯·通讯波特率：300-19200·终端Terminal通讯：通过Terminal RS-232 口提供ASCII码通讯；当设置控制器地址为0时可通过HOST口通讯·用拔码开关选择波特率和控制器地址·可通过Terminal 口打印数据·32位工业级Intel微处理器·智能检测功能：可检测电源故障、控制器防拆·可直接连接2个韦根读卡器·S-NET连接NEXWATCH(西屋)读卡器和作控制器的扩展·拔号连接1.5、尺寸·主板：12 .7 × 38.1 × 32cm·周围尺寸：14.3 × 42.6 × 4.8cm·适应环境：温度：-7℃~49℃湿度：0~95%·抗静电IEC801-2，BS667四级，15KVA1.6、电源·控制器提供12V/12AH铅酸蓄电池充电电路·在不充电时要求输入电源：16---28VDC或16---20VAC·充电时要求输入电源20---28VDC或6---20VAC，工作电流仅为300mA， 1A（最大充电电流）·备用电池选择范围：10.5---14VDC·消耗功率：≤5W·接入2只12V/12AHDC蓄电池，可维持控制器工作8小时1.7、接线·双绞线（带屏蔽）·韦根界面：通过3对带屏蔽双绞线可连接2个韦根口·通过S-NET韦根界面扩展连接4个韦根单元·2---8门可都采用韦根读卡器·S-NET最大传输距离1200米·控制器与管理主机连接：1个9芯DTE串口；RS485；RJ45（以太网接口）。
·终端：9芯DTE串口·S-NET通讯：2个S-NET口、2个韦根口·韦根界面带2个S-NET型接口·电源和备用电池输入接口1.8、诊断·LED状态灯·控制器状态灯·输出状态灯·通讯状态灯·可通过Terminal接口诊断、调试系统2 数字感应式读卡器NEXWATCH(西屋)(WSE)DigiReader系列读卡器是工业产品与设计艺术的完美结合，曾获得工业设计大奖，它运用了NEXWATCH(西屋)公司门禁感应技术，与最先进的数字信号处理技术，实现了超长的读卡距离与快速准确的身份识别DigiReader系列读卡器为不同的用户，不同的应用提供了全套解决方案，包括不同读卡距离的应用(2 –91cm)不同的安装使用环境(室内、室外、玻璃表面安装等)，以及不同需求的价值DigiReader系列读卡器符合北美、欧洲、亚洲严格的电磁干扰规定，像其它NEXWATCH(西屋)产品一样，为人们提供安全可靠的质量保证DigiReader运用感应识别技术，读卡快速．准确结合键盘，多种技术身份识别可识别支持韦根标准协议的卡片（26位或34位）(限4201．4208)RS - 485通讯，双续线介质三色LED和声音提示设备工作状态。
这些特点使得DigiReader在国际上享有极高的盛名3、数字感应卡NEXWATCH(西屋)公司在保持技术领先的同时不断创新，在识别设备方面已开发出能适应各种技术和用户需求的卡片，包括：符合ISO标准的卡片、模拟识别卡、数字感应卡、智能卡、钥匙卡、复合技术卡等专为NEXWATCH(西屋)DigiReader系列读卡器配套设计的各种卡片性能安全、可靠，其应用被动感应技术，无需外接电源，能量由读卡器提供，免于维护每张卡片出厂时卡号已被确定，用户无法更改，比其它厂家同类型感应卡具有更高的安全性能NEXWA TCH(西屋)感应卡的种类很多，包括Quadrakey卡、Smart卡、Nexkey卡和KeyMate 卡Quadrakey卡是一种集多种识别技术于一身的复合技术卡，符合ISO标准，它支持感应技术、磁条技术、条码技术、智能卡技术、双面彩色印刷、照片打印等；Smart智能卡集成了智能卡技术与射频识别技术，读卡距离达到50cm，并支持双面彩色打印、照片打印；Nexkey数字感应卡经济、简变，适合大多数应用环境；KeyMate卡是钥匙链型数字感应卡，外形小巧，携带方便4.输入输出MIRO板（Monitor Input Relay Output = MiRo）门禁系统需要与CCTV、保安周界、照明系统联动；门禁控制器需要与门磁、开门按钮、电控锁等执行机构以及各种报警探测器连接，NEXWA TCH(西屋)公司提供的各种容量MIRO 板扩展了控制器的I/O容量。
采用4态线路管理，可有效地辨别线路的短路、开路、前端设备常态、前端设备活动等不同情况根据现场需要，通过修改控制器设置可修改输出状态，或将4态模式改为3态读卡器可连接至MiRo’s S -Net 端口上输入类型: 四态 输出类型: C 型4/2不同接口容量的MIRO 板性能参数表 5、 NSM安防管理系统NexSentry Manager是一套基于MicroSoft Windows 2000操作系统的安防门禁管理系统，所以有直观的图形化界面，易于学习且使用简单同时，可以使监控人员从服务器或客户端的位置监视或控制整个系统中分布于全世界不同位置的门禁设备它有强大的交互式电子地图功能，用CAD／CAM或其它图形软件所做的地图使你可以直观的看到系统中每个设备的现有情况操作者只须简单地按下在地图上的图标就可以控制系统中的任意设备NexSentry Manager包括以下标准组件：门禁控制窗口、系统监视窗口、数据库管理窗口，数据报告窗口和地图窗口一个操作者可以同时执行这些窗口功能，并可同时执行其它的系统操作，例如文字处理或程序备份 NexSentry Manager也支持基于NexSentry图像方案的照片识别技术，支持基本的网络协议(TCP／IP，PPP，IPX／SPX，NETBIOS )使得NexSentry图像方案和NexSentry Manager 门禁管理系统可集成在现有的计算机网络中。
支持基本的数据库—SQL和。
