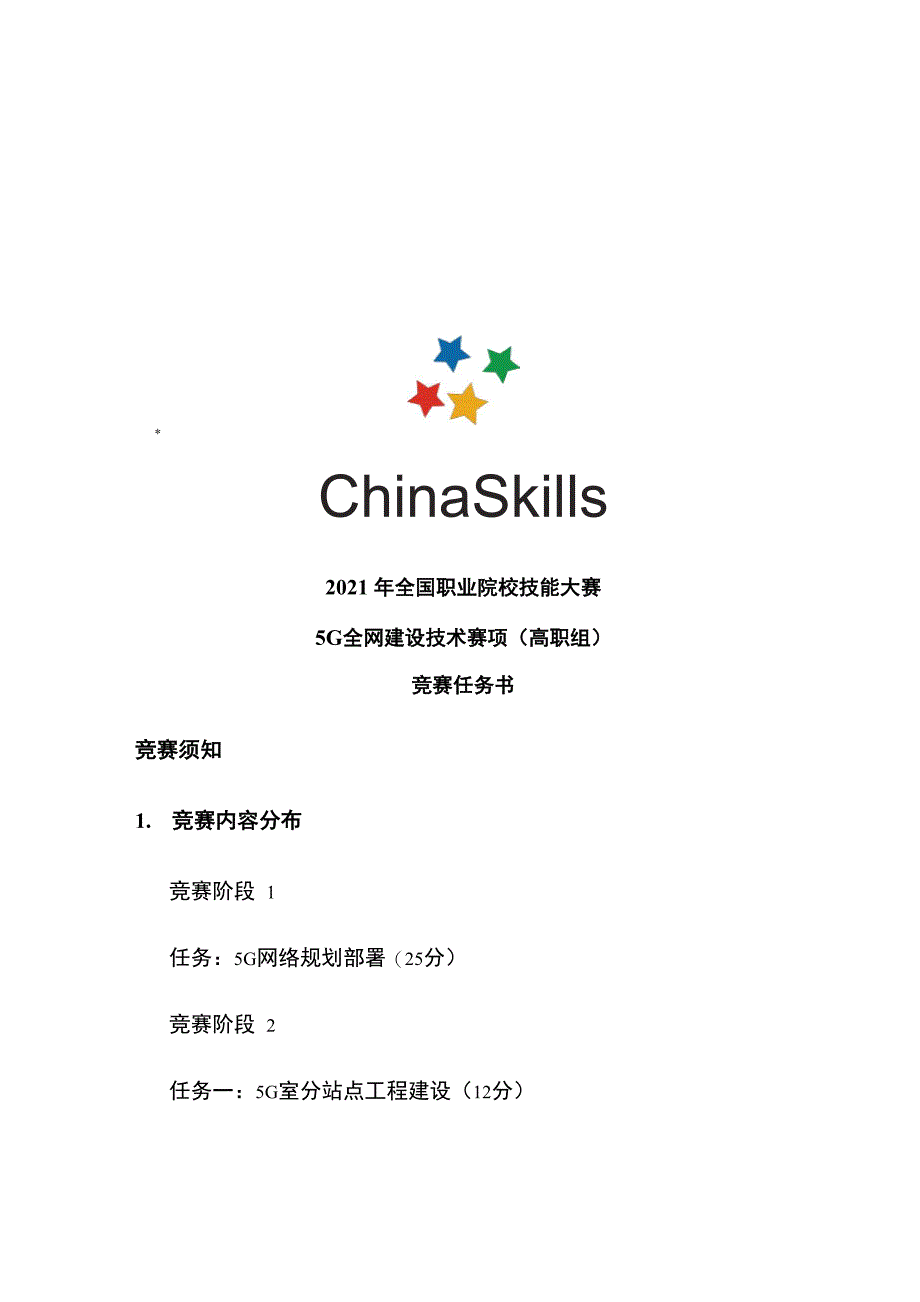

ChinaSkills2021 年全国职业院校技能大赛5G全网建设技术赛项（高职组）竞赛任务书竞赛须知1. 竞赛内容分布竞赛阶段 1任务：5G网络规划部署（25分）竞赛阶段 2任务一：5G室分站点工程建设（12分）任务二：5G室外站点工程建设（8分）竞赛阶段 3任务：5G网络运维优化（50分）2. 竞赛时间竞赛时间为 1.5天，共8 个小时3. 竞赛注意事项1） 任务书共32页，如出现任务书缺页，字迹不清等问题，请及时向 裁判申请更换任务书2） 竞赛所需的硬件、软件和辅助工具由组委会统一布置，选手不得 私自携带任何软件、移动存储、辅助工具、移动通信设备等进入赛场3）选手提交的资料不得出现学校、姓名等与身份有关的信息，否则 成绩无效4） 5G网络规划部署、5G室分站点工程建设与5G室外站点工程建 设所有既有配置和数据均依照工程实际配置，不可更改原有网络规划 及数据，赛事已设置自动监控，5G网络规划部署任务对原有规划数 据改动一处扣5分，5G室分站点工程建设与5G室外站点工程建设 任务对原有规划数据改动一处扣 1 分，直到该项任务总分扣完为止5） 比赛完成后，所有电脑保持运行状态，不要随意关闭电脑。
比赛 设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包 括试卷和草稿纸）带离赛场6） 裁判以各参赛队队长提交的结果为主要评分依据在比赛结束前，完成任务书所要求的操作5G网络规划部署中网络规划计算部分结 果在标准答案上下浮动10%视为正确，超过浮动范围不得分5G室 分站点工程建设与5G室外站点工程建设中工程预算金额计算结果四 舍五入保留至小数点后两位，在标准答案上下浮动5元视为正确7） 参赛队需按任务书中要求完成相应的业务测试，如会话、联网、 切换、重选、漫游、切片应用等若完成非任务书要求的测试项目， 不得分8） 各项竞赛内容得分总和为参赛队得分，按照总得分从高到低排定名次若得分相同，按照5G网络规划部署、5G网络运维优化、5G 站点工程建设的得分高低依序排名4. 竞赛结果的提交1) 5G 网络规划部署，在网络规划部署的工作过程中，完成网络规划 与开通调试，填写任务记录表并提交2) 5G 室分站点工程建设，在室分站点建设工作过程中，完成室分站 点方案设计与施工验收，填写工程建设记录表及预算记录表并提交3) 5G 室外站点工程建设，在室外站点建设工作过程中，完成室外站 点方案设计与施工验收，填写工程建设记录表及预算记录表并提交。
4) 5G 网络运维优化，在网络维护与优化的工作过程中，完成网络性 能故障处理与业务质量优化，填写故障调整记录表并提交竞赛阶段1任务：5G网络规划部署（25分）1.任务背景5G的到来，让移动通信网络成为万物互联的纽带，在ICT融合发 展的大趋势下发挥着重要的作用，赋能全行业应用在国家相关部委 的推动下，国内各运营商开始大规模建设 5G 网络A 市为国内宜居城市，人口众多为建设现代智能化住宅小区，市委市政府通过政策奖励方式推动运营商加快5G站点建设该市某 运营商根据全市话务模型给出了网络规划，且已完成部分机房的硬件 建设与数据配置，但存在部分配置尚未完成，请根据现有网络架构完 善剩余配置，保障网络正常运行B 市为区域商业中心，高楼林立在市委市政府的大力推动下， 市运营商联合企业共同探寻5G+应用，开展5G网络创新研究目前 全市已完成基础话务模型采集，并完成了部分设备与数据配置，请在 既有网络架构上完成相关配置与调试，保障终端正常入网C 市为网红旅游城市，景色宜人为保障游客的出行体验，市运 营商通过大规模新建5G网络给用户带来低时延、髙速率的5G体验 目前运营商已完成全市话务模型数据采集和网络规划，而设备安装和 数据配置还存在部分未完成，请在现有网络架构上补充配置并完成设 备调试，保障网络性能正常。
2.任务要求网络新建项目的前提为网络的整体评估规划，经过前期的数据采 集分析，已统计出A市、B市、C市的话务模型请根据已有的模型 数据，完成三个城市的网络规划并根据各城市的任务背景要求完成 各城市的不同机房设备部署与站点数据配置，保障站点达到入网要求 具体操作规范及任务要求如下：（1）操作要求每名参赛选手通过比赛软件在完成无线接入网、承载网、核心网 （全网）对接后，完成A市、B市、C市三个城市5G网络规划部署三个城市中已有设备、连线、参数均不可修改（赛事已设置自动 监控，对原有规划数据改动一处扣5分，直到该项总分扣完为止） 三个城市分别对应 Option3x、 Option2、 Option4a 三种组网架构，无 线部分包含CUDU分离与CUDU合设两种部署模式，4/5G无线基带 设备可共ITBBU或独立设备部署各城市的组网架构与部署模式请 参照网络拓扑规划，不可对组网模式、CU DU部署模式、4/5G无线 站点部署模式、C市下挂核心网进行更改EPC与5GC核心网均需 采用冗余保护承载网设计需符合运营商工程施工规范要求，在网络 层次上分为接入层、区汇聚层、骨干汇聚和核心层，实现业务逐级收 敛。
承载网各层级设备间必须采用环型组网实现业务的冗余保护承 载网、无线、核心网IP地址及路由部署规划要求如下：1）承载网设备、核心网交换机启用OSPF动态路由协议或静态路由承载网设备OSPF进程号全网统一为数字1, OSPF进程Router-ID采 用设备的 Loopback1 地址2） 承载网内部设备对接采用30位子网掩码的IP地址；无线设备与 承载网设备对接采用30位子网掩码的IP地址；承载网设备与核心网 交换机对接采用30位子网掩码的IP地址；核心网交换机与核心网设 备互联三层接口可根据业务需要灵活配置 IP 地址承载网设备管理 Loopback地址、核心网业务地址采用32位子网掩码的IP地址3） 承载网核心层、汇聚层、接入层可根据业务模型选择适当的互联 端口类型4） 承载网接入侧设备需配置指向基站业务地址的静态路由并重分发至OSPF进程内，引导核心网至基站的下行流量正常转发5） 骨干网机房、各城市中心机房、汇聚机房的跨机房设备互连需经 过光传输OTN设备2）任务说明1）根据以下背景说明及话务模型，依照网络规划基础原理中的计算 过程及步骤进行网络规划计算，规划计算按空计算得分，各步骤计算 结果均以商用网络的规划计算相应4舍5入或取整原则取值。
并在答题 卡上填写相应答案A市：该市总移动上网用户数为1400万，规划覆盖区域2000平方公里， 站点分布在建筑密集的居民区，用户高度集中，承载网汇聚、接入层 采用环型拓扑现欲新建5G网络，请根据提供的话务模型与网络拓扑中规划的组网架构进行网络规划计算A市话务模型请参照表2-1 至表2-9，请根据A市网络拓扑规划架构选择合适的核心网规划参数、 无线网规划参数、承载网规划参数进行规划计算表2-1 PUSC H信道参数规划参数名取值终端发射功率（dbm）26终端天线增益（dbi）0基站灵敏度（dbm）-124基站天线增益（dbi）11上行干扰余量（db）5线缆损耗（db）0.2人体损耗（db）0穿透损耗（db）25阴影衰落余量（db）11对接增益（db）4单站小区数（个）3表2-2 PDSC H信道参数规划参数名取值基站发射功率（dbm）53基站天线增益（dbi）11终端灵敏度（dbm）-104终端天线增益（db）0下行干扰余量（dbi）6线缆损耗（db）0.2人体损耗（db）0穿透损耗（db）25阴影衰落余量（db）11对接增益（db）4单站小区数（个）3表2-3 传播模型参数参数名取值平均建筑高度（m）22街道宽度（m）20终端高度（m）1.5基站高度（m）20工作频率（GHz）3.5本市区域面积（km2）2000表2-4 上行容量计算参数规划参数名取值调制方式64QAM流数21帧结构1111112000缩放因子0.6S时隙中上行符号数4最大RB数273Rmax948/1024开销比例0.09单小区RRC最大用户数600本市5G用户数1400万编码效率0.74上行速率转化因子0.65用户比例0.11表2-5 下行容量计算参数规划参数名取值调制方式64QAM流数41帧结构1111112000缩放因子0.82S时隙中下行符号数6最大RB数273Rmax948/1024开销比例0.12单小区RRC最大用户数600本市5G用户数1400万编码效率0.74下行速率转化因子0.72用户比例0.11表2-6 无线综合参数规划参数名取值上行覆盖规划站点数目参考无线覆盖计算项目结果下行覆盖规划站点数目参考无线覆盖计算项目结果热点区域扩容比例1.294G小区覆盖半径（km）0.9表2-7 5G承载网计算参数规划参数名取值4G单站吞吐量均值（Mbps）2004G MIM 0单站三扇区吞吐量（Mbps）6205G低频站吞吐量均值（Gbps）根据容量计算结果取值5G低频站吞吐量峰值（Gbps）根据容量计算结果取值5G高频站吞吐量均值（Gbps）根据容量计算结果取值5G高频站吞吐量峰值（Gbps）根据容量计算结果取值4G基站数（个）根据无线综合规划结果取值5G基站数（个）根据无线综合规划结果取值接入层4/5G站点比例根据无综合规划结果取值接入环上接入5G设备数（个）6接入环上接入4G设备数（个）205G基站带宽预留比0.44G链路工作带宽占比0.6单核心层下挂骨干汇聚点数（个）5单骨干汇聚点下挂汇聚环数（个）5单汇聚环下挂接入环数（个）6核心层带宽收敛比0.35骨干汇聚点带宽收敛比0.3汇聚环带宽收敛比0.6表2-8 5GC核心网参数规划参数名取值单VNF占用内存（GB）1.8单VNF占用存储（GB）5.5单AMF支持站点数目（个）1000单UPF支持站点数目（个）1100非对接无线VNF数量（个）8单服务器内存（GB）256单服务器硬盘容量4000表2-9 EPC核心网参数规划参数名称默认取值用户比0.11附着激活比0.78S1-MME接口每用户平均信令流量（kbps）7S11-C接口每用户平均信令流量（kbps）8S11-U接口每用户平均业务流量（kbps）6S5接口每用户平均信令流量（kbps）7S6a接口每用户平均信令流量（kbps）8SGi接口每用户平均信令流量（kbps）7B市：该市总移动上网用户数为1200万，规划覆盖区域1500平方公里， 多为商业购物中心，用户密度密集，承载网汇聚、接入层采用环型拓 扑，请根据提供的话务模型与网络拓扑中规划的组网架构进行网络规 划计算。
B市话务模型请参照表2-10至表2-18，请根据B市网络拓扑规 划架构选择合适的核心网。
