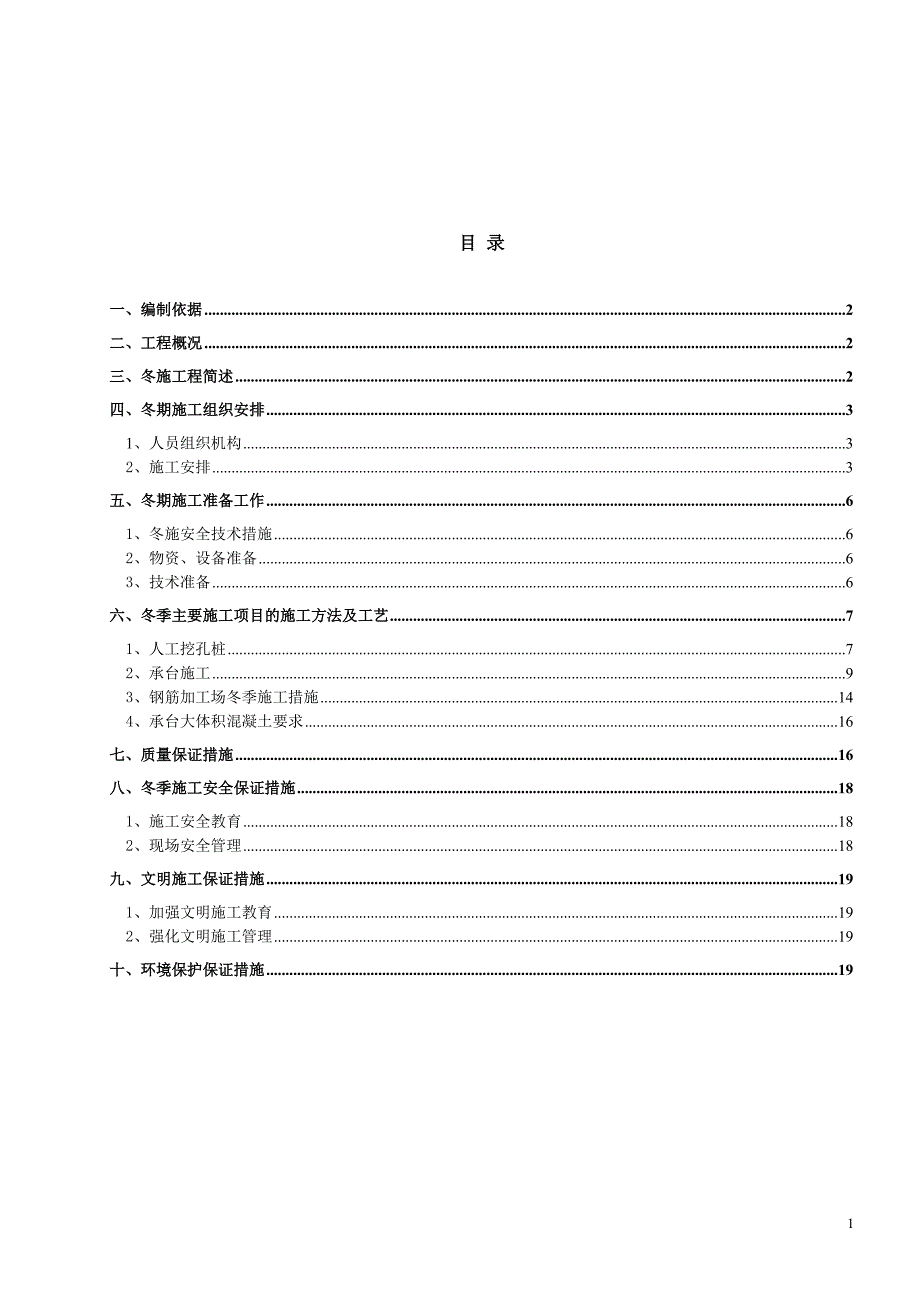

目 录一、编制依据 2二、工程概况 2三、冬施工程简述 2四、冬期施工组织安排 31、人员组织机构 32、施工安排 3五、冬期施工准备工作 61、冬施安全技术措施 62、物资、设备准备 63、技术准备 6六、冬季主要施工项目的施工方法及工艺 71、人工挖孔桩 72、承台施工 93、钢筋加工场冬季施工措施 144、承台大体积混凝土要求 16七、质量保证措施 16八、冬季施工安全保证措施 181、施工安全教育 182、现场安全管理 18九、文明施工保证措施 191、加强文明施工教育 192、强化文明施工管理 19十、环境保护保证措施 19清水河2#桥冬期施工实施性方案一、编制依据目前因红线内征地及拆迁的拖延，严重影响我合同段的总体工期进展要求我标段清水河2#桥为全线控制性工程，其工期制约着整个京承高速是否能够按时顺利通车因此为确保项目管理处下达的阶段性工期计划按时实现，我标段清水河2#桥的部分桩基、承台进行了冬期施工安排编制依据：1、现有的施工图（京承高速公路（密云沙浴沟～市界段）工程施工图设计）2、项目处及监理办下发的相关文件3、《桥涵》（上、下册） 人民交通出版社4、《公路桥涵施工技术规范》（JTJ041-2000） 人民交通出版社5、《京承高速公路(三期)工程第七标段施工组织设计》。
二、工程概况清水河2#桥分左右两幅独立式桥，每幅桥宽13m，右半幅桥处在R=4000米圆曲线上，左半幅处在直线段上上部结构型式右（左）幅主桥为三孔悬浇刚构，跨径75+120+75=270米，右（左）幅桥分别接边孔30m预应力混凝土简支T梁；右幅桥全长300米，左幅桥全长270米全桥桥梁面积7410平米下部结构中墩为双矩形片墩，片墩下接承台，承台下与D=1.8米的桩相接边中墩亦为片墩下接承台，承台下与D=1.5米的桩基上接预应力混凝土盖梁；边墩为扩大基础及重力式桥台，台后挡墙，台侧按1:1.5放坡清水河2#桥上部结构为悬浇刚构，应用挂篮施工，现浇梁施工工期较长，且不能压缩，为了按期完成项目管理处下达的阶段目标，特进行桩基的冬期施工三、冬施工程简述根据现有状况和实际工期要求，清水河2#桥R1、L1、R2、L2 四个主墩是整座桥上部结构建设的制约因素，有了这四个主墩的建成，挂篮施工才能实现，因此我部决定在冬期对该四主墩的桩基、承台进行施工，特制定清水河2#桥冬期施工方案，以保证冬期施工的正常进行具体工程量见下表3-1工 程 名 称施工项目施工部位工程数量计划施工时间清水河2#桥左线桩基L1-1～99根（90m）2007.11.24～2008.1.20L2-1～99根（90m）2007.11.24～2008.1.20承台L1532.35m32008.1.1～2008.1.30L2532.35m32008.1.1～2008.1.30清水河2#桥右线桩基R1-1～99根（90m）2007.11.24～2008.1.20R2-1～99根（90m）2007.11.24～2008.1.20承台R1532.35m32008.1.1～2008.1.30R2532.35m32008.1.1～2008.1.30总计桩基360m承台2129.4 m3四、冬期施工组织安排 1、人员组织机构为确保冬季施工期间施工安全和质量，更好地做好冬季施工工作，项目部成立清水河2#桥冬季施工领导小组，配备足够数量的管理和技术人员。
冬施领导小组：组长：吴太华副组长：于占忠组员：陈建 杨勇 朱延峰 李海生 王鑫平 杨学锋 梁渊2、施工安排2.1冬期施工一般规定根据《公路桥涵施工技术规范》（JTJ041-2000）的规定：当室外日平均气温连续5天稳定低于5℃时混凝土、钢筋混凝土、预应力混凝土及砌体工程的施工即进入冬期施工，当室外日平均气温连续5天稳定高于5℃时即解除冬期施工根据密云山区的气候特点，决定如无上述情况，自11月15日起即进入冬期施工，至明年3月15日解除冬期施工具体施工时间安排见表3-12.2施工现场管理人员从项目部工程技术部、试验室、测量班和安保部抽调人员组建桥隧施工组，人员配备如下表：主要管理人员计划表序号职 务单 位数量1施工负责人人12技术负责人人13桥梁工程师人16桥梁技术员人37试验员人18质检员人19安全员人1合 计92.3劳动组织冬期施工作业要求对劳动人员进行合理安排，精心组织，作业班组划分及工人数量安排如下： 序号工 种计划人数备 注1工班长4分别负责开挖、模板、钢筋、混凝土作业组2开挖小组组长14负责本小组开挖工作3开挖工14负责桩基的开挖工作 4机电工1现场电器的安装管理及维修5模板工4模板安装、拆除、吊运与维护6混凝土工4灌注混凝土捣固7钢筋工4钢筋下料、焊接、绑扎8普 工5混凝土及材料运输9爆破工9负责爆破作业10温度测量人员1负责温度测量合计602.4机械设备配置名称型号单位数量混凝土运输车6m3台3装载机350台1发电机120KW台2插入式振捣器个15交流电焊机AX-320X1型台4钢筋调直机台2钢筋切割机台3钢筋弯曲机台2承台模板套22.5材料使用计划为保证材料的有效利用及材料的保管，材料计划以每月为单位进行材料计划的配置，既要保证材料的及时供应，同时也不能在工地上存放过多材料。
下表《主要冬施材料准备一览表》主要冬施材料准备一览表材 料 名 称单位计划用量实到量存放地点或用途备 注原材料钢筋T15054桥梁现场根据计划逐步进场水泥T10040桥梁现场碎石m321037桥梁现场中砂m317540桥梁现场外加剂T2.52.5桥梁现场粉煤灰T0桥梁现场冬施材 料电热炉台3614清水河2#桥承台及人工挖孔桩护壁保温根据施工进度安排，冬季材料将逐步到位同时视气温情况，冬施材料还可能适当增加棉帆布m2800200承台及人工挖孔桩护壁保温塑料布m21200400承台及人工挖孔桩护壁保温岩棉被床300100承台及人工挖孔桩护壁保温保温箱个60防寒衣物套10030防寒鞋双10030温度计个4010暖风机台180人工挖孔桩护壁保温钢管米180180保温棚全部到场扣件个300300保温棚全部到场桑拿炉个42砂石料保温其它物资五、冬期施工准备工作1、冬施安全技术措施1.1冬季施工前由办公室与当地气象部门取得关系，及时掌握天气变化趋势和动态，以利于安排施工，做好预防准备工作1.2施工机械要加强保养，勤打黄油，及时换冬季机油，水箱内要及时加入防冻液；对易损部件勤检查，发现问题及时维修、更换；对一些外露易损部件要进行适当包裹，防止冻裂设备。
1.3现场值班室及仓库必须达到过冬条件，对外露门窗加挂保温门帘及窗帘室内采用电暖器取暖，并设置必须的通风口，保证室内空气良好并准备好各种抢救设备1.4在进入冬季前施工现场提前作好防寒保暖工作，对人行道路、坡度陡的便道和作业场所采取防滑措施现场准备除冰盐1.5建立健全冬季施工制度，组织好施工准备工作，随时检查落实，查出问题及时解决，并进行复查1.6、排除现场积水，对施工现场进行必要的修整，截断流入现场的水源，做好排水措施，消除现场施工用水、用汽造成场地结冰现象1.7、施工场地积雪清扫后，不应放在机电设备、构件堆放场地附近并保证消防道路的畅通2、物资、设备准备根据冬季施工进度安排及主要工程量，对冬季施工所需要的物资进行充分准备，但以节约资源、有效合理利用、减少施工成本为原则具体物资准备见上述《主要冬施材料准备一览表》主要机械设备必须进行提前保养，发电机要搭设保温棚，提前做好发电机调试、维护，保证发电机能随时使用3、技术准备3.1编制冬季施工方案报监理审批，审批合格后对作业组及现场管理人员进行冬季施工安全技术交底及教育组织全体人员进行冬季施工技术交底，掌握冬季施工技术要点3.2落实混凝土的防冻要求、混凝土原材料的加热温度以及混凝土出机温度要求，现场砼入模温度的控制，以保证冬季混凝土的施工质量。
3.3根据《普通混凝土设计规程》、《冬季施工技术规范》和市政工程相关技术要求设计冬季混凝土最佳配合比，经监理工程师批准后使用3.4根据本工程施工的具体情况，确定冬季施工需要采取防护的具体工程项目或工作内容，制定相应的冬季施工防护措施，并做好物资储备和机械设备的保养工作六、冬季主要施工项目的施工方法及工艺1、人工挖孔桩1.1检查职工住房及仓库是否达到过冬条件，及时制作过冬篷，准备好取暖设施和设备1.2在进入冬季前施工现场提前作好防寒保暖工作，对人行道路、作业场所采取防滑措施，如抛洒一层砂砾石或碎石，或者洒除冰盐进行除冰对挖孔机械及配套设施提前进行检修、保养，防止带病作业1.3护壁砼施工质量的控制1.3.1加强护壁混凝土的拌合质量冬施时采用掺加防冻剂的配合比，且经监理工程师批准后方可使用对砂、石料存放堆和搅拌机保温，建立保温棚尺寸为6×12米，高2米（如图1），砂、石料和搅拌机都在保温棚里，在保温棚里拌和混凝土控制混凝土的出机温度，保证质量如果现场砂、石料的温度较低，将用钢板加热砂、石料，加热工具为桑拿炉，其详图如图3，使砂石料温度达到10°左右搅拌用水采用清水河河水，现场接管通至搅拌站工棚内蓄水池然后再在蓄水池内用加热棒加热，使水温保持在60°～80°。
施工时严格控制砼的配合比和坍落度；混凝土搅拌安排在当天气温最高时段进行搅拌时，合理安排投料顺序，投料顺序为骨料、水，搅拌后再加水泥搅拌，搅拌时间应比常温时延长50%，达到180s同时保证混凝土出机温度在10℃以上，入模温度不得低于5℃图1保温棚平面布置图图2保温棚侧面图图31.3.2桩孔内保温措施在孔口搭设暖棚，暖棚高1.8m人工挖孔桩护壁暖棚示意图如下施工时，提前将模板运至暖棚内升温，模板施工完成后，测试孔内温度，若测得孔内温度低于5℃，则采用电暖器加热至孔内温度高于5℃再开始护壁砼施工，同时采用暖风机进行全程供暖；若测得孔内温度高于5℃，立即开始护壁砼施工，同时采用暖风机进行全程供暖护壁砼浇完后立。
