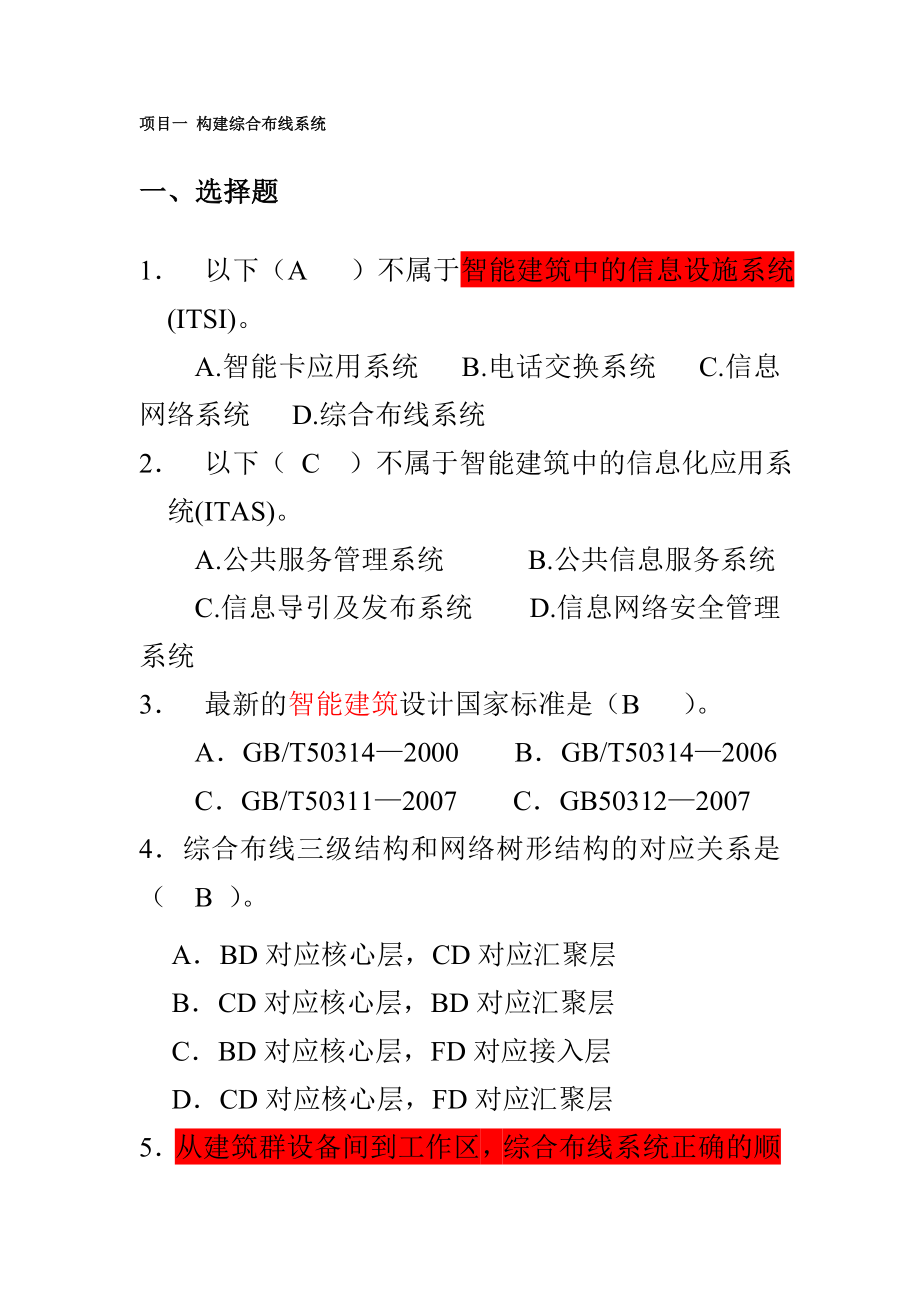

项目一 构建综合布线系统一、选择题1． 以下（A ）不属于智能建筑中的信息设施系统(ITSI)A.智能卡应用系统 B.交换系统 C.信息网络系统 D.综合布线系统2． 以下（ C ）不属于智能建筑中的信息化应用系统(ITAS)A.公共服务管理系统 B.公共信息服务系统C.信息导引及发布系统 D.信息网络安全管理系统3． 最新的智能建筑设计国家标准是（B ）A．GB/T50314—2000 B．GB/T50314—2006C．GB/T50311—2007 C．GB50312—20074．综合布线三级结构和网络树形结构的对应关系是（ B ）A．BD对应核心层，CD对应汇聚层B．CD对应核心层，BD对应汇聚层C．BD对应核心层，FD对应接入层D．CD对应核心层，FD对应汇聚层5．从建筑群设备间到工作区，综合布线系统正确的顺序是（ B） A.CD—FD—BD—TO—CP—TEB.CD—BD—FD—CP—TO—TEC.BD—CD—FD—TO—CP—TED.BD—CD—FD—CP—TO—TE6．下面关于综合布线组成叙述正确的是（ A ）。
A.建筑群必须有一个建筑群间设备B.建筑物的每个楼层都需要设置楼层电信间C.建筑物设备间需与进线间分开D.每台计算机终端都需独立设置为工作区7．5e类综合布线系统对应的综合布线分级是（ B ）A.C级 B.D级 C.E级 D.F级8．E级综合布线系统支持的频率带宽为（B ）A.100MHz B.250 MHz C.500 MHz D.600 MHz9．6A类综合布线系统是在TIA/EIA568的( D )标准中定义A .TIA/EIA568B.1 B. TIA/EIA568B.3 C. TIA/EIA568B.2—1 D. TIA/EIA568 B.2—1010．TIA/EIA标准中（D ）标准是专门定义标识管理的、A.568 B.569 C.570 D.606 E.60711．目前执行的综合布线系统设计国家标准是（ C）A.ISO/IEC1180:2002 B.GB 50312—2007C. GB 50311—2007 D.GB/T50314—200612．综合布线国家标准GB 50311—2007中有（A ）强制执行条文。
A.1条 B.2条 C.3条 D.4条二、填空题1.智能建筑是由 智能化集成系统 、 信息设施系统 、 信息化应用系统 、建筑设备管理系统 、 公共安全系统 、 机房工程 六大部分组成2.综合布线的特点有 兼容性 、 开放性 、 灵活性 、 可靠性 、 先进性 和 经济性 ，在设计施工和维护方面给人们带来了许多方便3.3A系统是 楼宇自动化 、 通信自动化 、 办公自动化 4.综合布线的系统结构是由 工作区 、 配线子系统 、 干线子系统 、 建筑群子系统 、 设备间、 进线间 、 管理 七大部分组成5.综合布线系统主要为用户提供包括 语音 、 数据 、 图像 乃至多媒体等信息的本地和远程传输的完备的通讯手段和最快、最有效的信息服务。
6.综合布线系统一般定为三种不同的布线系统等级，分别是： 基本型 ； 增强型 和 综合型 三、名词解释1.综合布线系统通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持多种应用系统“2.智能建筑以建筑物为平台，兼备信息设施系统、信息化应用系统、建筑设备管理系统、公共安全系统等，集结构、系统、服务、管理及其优化组合为一体，向人们提供安全、高效、便捷、节能、环保、健康的建筑环境 3.3A系统建筑自动化或楼宇自动化（Building Automation，BA）通信自动化（Communication Automation，CA）办公自动化（Office Automation，OA）四、简答题：1.综合布线与传统布线相比有哪些优点？n （1）实用支持包括数据、语音和多媒体等多种系统的通信，适应未来技术发展需要n （2）灵活同一个信息接入点可支持多种类型设备，可连接计算机设备或电信设备n （3）开放可以支持任何计算机网络结构，可以支持各个厂家的网络设备n （4）模块化使用的所有接插件都是积木式的标准件，使用方便，管理容易。
n （5）易扩展系统费城容易扩充，在需要时可随时将设备增加到系统之中n （6）经济一次投资建设，长期使用，维护方便，整体投资经济2.简述综合布线的特点其特点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性，而且在设计、施工和维护方面带来方便3.画出综合布线与传统布线投资分析图及性价比比较图4.综合布线系统的应用主要有哪几类？n 1、商业贸易类型n 2、综合办公类型 n 3、交通运输类型n 4、新闻机构类型n 5、其它重要建筑群类型项目二 选择综合布线产品一、选择题1.传输速率能达1Gbit/s的最低类别双绞线电缆产品是（ B ）？A.3类 B.5类 C.5e类 D.6类2.输出速率能达到10Gbit/s的最低类别的双绞线电缆产品是（B ）？A. 5e类 B.6类 C.6A类 D.7类3.多模光纤传输1Gbit/s网络的最长传输距离是（B ）？A.500m B.550m C.2000m D.5000m4.6A类综合布线系统频率带宽是（C）？A.250MHz B.300 MHz C.500 MHz D.600 MHz5.传统光纤连接器有（A ）？A.ST、SC、FC B. ST、SC、LC C.ST、LC、MU D.LC、MU、MT-RJ二、填空题1.计算机网络通信系统可以分为 有线 和 无线 两大类。
2.双绞线可分为 屏蔽双绞线 和 非屏蔽双绞线 3.布线链路的主要参数指标 衰减 、 近端串扰 、 回波损耗 、 直流电阻 、 分布电容 、 特性阻抗 4.在网络综合布线中星型拓扑图主要应用在 配线子系统 ，树形拓扑图主要应用在 主干线路 5.综合布线的拓扑结构 星型 、 树形 、 总线型 、 环型 、 网状型 6.综合布线系统中常用的有线传输介质有 同轴电缆 、 双绞线 、 光纤 7.无线局域网中有两种主要要素： 无线接入站（AP） 和 无线网卡 ，实现 接收 和 转换 数据8.细同轴电缆最大的干线电缆长度 185m ，最大网络干线电缆长度 925m 9.粗同轴电缆最大的干线电缆长度 500m ，最大网络干线电缆长度2500 m10.使用无线技术发送和接收数据的技术主要有三种： 扩展频谱无线电技术 、 红外线技术 、 窄带无线电技术 。
三、名词解释：1.衰减衰减是指信号传输时在一定长度的线缆中的损耗，是一个信号损失的度量，衰减与线缆的长度有关，随着长度增加，信号衰减也随之增加，同时衰减量与频率也有着直接关系2.特性阻抗特性阻抗是指电缆无限长时的阻抗特性阻抗指链路在规定工作频率范围内呈现的电阻结构化布线用电缆应该为100Ω3.近端串扰n NEXT就是干扰对同在近端的传送线对与接收线对所产生的影响近端串扰与线缆类别、连接方式和频率有关4.传输延迟传输延迟是指信号从信道的一端到达另一端所需要的时间，即测试脉冲沿每对电缆传输的时间（ns）四、简答题：1.电缆屏蔽层的设计有哪几种形式？n 屏蔽整个电缆n 屏蔽电缆中的线对n 屏蔽电缆中的单根导线2.双绞线屏蔽层的作用是什么？保存电缆导线传输信号能量，把电荷引入地下，防止信号对通信系统或其他对电子噪声比较敏感的电气设备的电磁干扰3.超5类UTP具有什么优点n 提供了坚实的网络基础，可以方便迁移到更新网络技术；n 能够满足大多数应用，并用满足偏差和低串扰总和的要求；n 为将来的网络应用提供了传输解决方案；n 充足的性能余量，给安装和测试带来方便n 近端串扰、串扰总和、衰减和SRL这4个参数是超5类线缆非常重要的参数。
4.列举出双绞线的电气特性参数n 缆线链路长度，特性阻抗，直流环路电阻，衰减，近端串扰，相邻线对综合近端串扰，远端串扰-FEXT，等效远端串扰-ELFEXT，综合等效远端串扰- PSELFEXT，衰减串扰比-ACR，综合衰减串扰比-PSACR，回波损耗-RL，传输延迟，延迟偏离5.单模光纤和多模光纤的特性比较n 单模：用于高速、长距，成本较高，窄芯线，需要激光源宽芯线，聚光好n 多模：用于低速、短距，成本较低，耗散极 小，高效耗散大，传输效率低6.光纤通信的优点是什么？n 具有较宽的频带，可达到几百兆到上千兆n 电磁绝缘性能好n 衰减较小，在较大的传输速率范围内基本上是常数值n 增设光中继器的间隔距离大，通道中继器的数目可大大减少7.列举无线局域网中的几种标准由于IEEE802.11在速率和传输距离上都不能完全满足应用需求，IEEE小组又相继推出IEEE802.11b和IEEE802.11a两个新标准五、论述题1.综合布线中常用的传输介质分为有线和无线两大类，请结合实际分析双绞线、同轴电缆、光纤、无线在综合布线中的应用场合及优缺点2.论述无线局域网的发展前景自己写项目三 设计综合布线系统一、选择题1. 墙面信息插孔离地面的高度一般为（C ）？A.10cm B.20cm C.30cm D.40cm2. 用双绞线敷设水平布线系统，此时水平布线子系统的最大长度为（ B ）？A.55m B.90m C.100m D.110m3. 有关配线子系统中集合点（CP）正确的叙述是（A ）。
A.根据现场情况决定是否设置集合点B.必须设置集合点C.同一条配线电缆路由可以设置多个集合点D．集合点岛楼层配线架的电缆长度有限4. 综合布线系统设计中，大对数主干电缆的对数应在总需求线对的基础上预留（ B ）备用线对（总需求的百分比）？A.5% B.10% C.20% D.50%5. 与双绞线缆平行敷设的同一路由上有10KVA的380V电力电缆，两种电缆间的最少间距为（ C ）？A.13cm B.30cm C.60cm D.100c。
