双声道BTL功放电路设计

人***
实名认证
店铺
DOCX
319.48KB
约20页
文档ID:385711105
双声道BTL功放电路设计_第1页
1/20

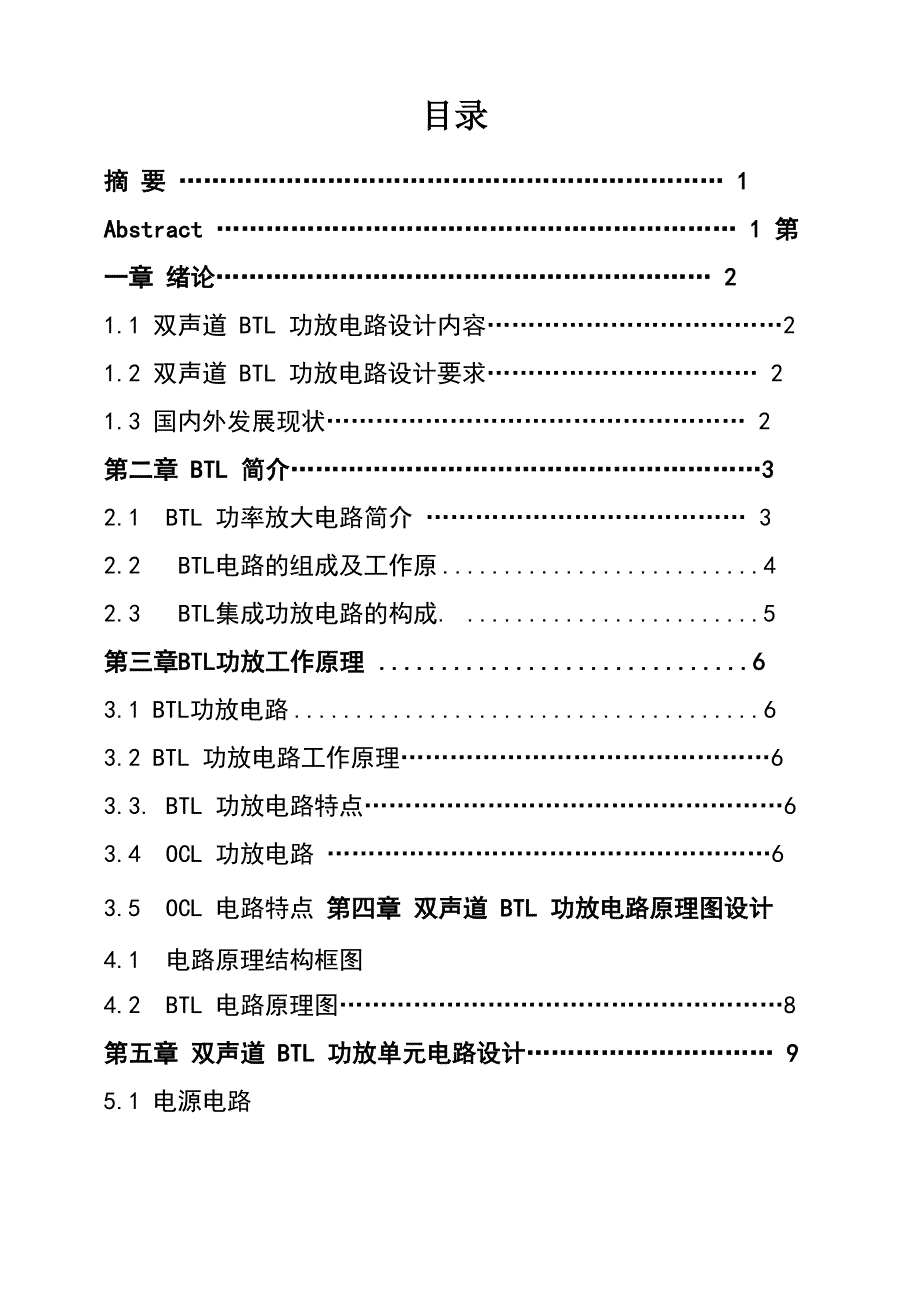

目录摘 要 ………………………………………………………… 1Abstract ……………………………………………………… 1 第一章 绪论…………………………………………………… 21.1 双声道 BTL 功放电路设计内容………………………………21.2 双声道 BTL 功放电路设计要求…………………………… 21.3 国内外发展现状…………………………………………… 2 第二章 BTL 简介…………………………………………………32.1 BTL 功率放大电路简介 ………………………………… 32.2 BTL电路的组成及工作原 42.3 BTL集成功放电路的构成. 5第三章BTL功放工作原理 63.1 BTL功放电路 63.2 BTL 功放电路工作原理………………………………………63.3. BTL 功放电路特点……………………………………………63.4 OCL 功放电路 ………………………………………………63.5 OCL 电路特点 第四章 双声道 BTL 功放电路原理图设计4.1 电路原理结构框图4.2 BTL 电路原理图………………………………………………8 第五章 双声道 BTL 功放单元电路设计………………………… 95.1 电源电路5.2 前置放大电路………………………………………………… 105.3 功率放大电路 ………………………………………………115.4 音量控制电路…………………………………………………12总结. 12致 谢 …….…………………………………………………..……………………….….1415参考文献 …….………………..……………………..……..………………………….14附 录…….…………………………………………………..……………………….….摘要分析分立元件 BTL 电路及输入信号和输出信号的特点,归纳出构成 BTL 电路的一般 原则,同时介绍了集成功放电路在不同用法下如何构成BTL。

在实际工作中使用起来更 加方便容易集成功率放大器由于不仅具有体积小、重量轻、成本低、外围元件少、安 装调试简单、使用方便的优点;而且在性能上也优于分立元件,例如温度稳定性好,功 耗小、失真小,特别是集成功率放大器内部还设置有过热、过电流、过电压等自动保护 功能的电路对电路自行进行保护由于集成功率放大器具有分立元件不具有的很多优 点,近年来集成功率放大器件发展很快,使用相当广泛集成功放在实际应用中通常接 成OCL电路,或OTL电路,接成BTL (Balanced Transformer Less)电路却很少,而 BTL 电路的优点是电源利用率比前面两种电路高 4倍采用音频电位器控制,通过改变 输入音频功放的电压大小,从而改变输出声音大小整体电路连接,输入小音频信号, 接通电源,便可听到放大后的双声音频效果关键词:BTL电路、集成功率放大器、电位器AbstractBTL circuit analysis division element and the input signal and the characteristics of the output signal, summarized the BTL circuit constitute the general principle, and introduces the integrated amplifier circuit different usage in how to constitute BTL. In practical work convenient for operation easy. Integrated power amplifier has not only because of its small volume, light weight, low cost, peripheral less component, installation and debugging of the advantages of simple and easy to use; And the performance is better than division components, like temperature stability, low consumption, distortion is small, especially integrated internal power amplifier is set overheated, over electric current, over voltage and automatic protection function of the circuit to circuit to make their own protection. Due to the integrated power amplifier has elements have divided in recent years many advantages, and integrated power amplifier device development soon, use very wide. Set on the practical application of success usually take into OCL circuit, or OTL circuit, then into BTL (Balanced Transformer Less) circuit, and BTL circuit but rarely the advantages of power utilization rate is more than the first two circuit four times as high. The audio potentiometer, through the change control input audio power amplifier, which changes the output voltage size voice size. The whole circuit connection, input small audio signal, switch on the power, and you can hear the audio amplification sees effect.Keywords: BTL circuit, integrated power amplifiers, potentiometer第一章 绪论1.1、双声道 BTL 功率放大器内容:1、 了解双声道BTL功放电路的基本工作原理2、 完成信号双声道 BTL 功放电路设计并分析计算单元电路,对元器件进行选型3、 绘制双声道 BTL 功放电路图4、 组装、调试双声道 BTL 功放电路5、 进行实物检查、设计答辩并完成设计报告1.2、双声道 BTL 功率放大器要求1、 在教师指导下完成双声道BTL功放电路设计2、 组装、调试信号双声道BTL功放电路3、 按指导老师要求撰写课程设计报告,画出完整的电路图1.3、国内外发展现状1、中国双声道音频功放电路产业发展环境化元10国内华北2、中国双声道音频功放电路市场发展结构分布1、国内外产品供给结构国内外严品健討幽国外华南iQ,02、国内区域供给结构国内区域供给结构西南西北华东东北2004 2005 2DC6 20073006702003卿经济环境分析350000300000257306250000211924183217^0000015987815000010000050000匚二I圈内生产总荫 +比上年灘第二章 BTL 简介2.1 BTL 功率放大电路简介(Bridge-Tied-load)意为桥接式负载。

负载的两端分别接在两个放大器的输出端其 中一个放大器的输出是另外一个放大器的镜像输出,也就是说加在负载两端的信号仅在 相位上相差180°负载上将得到原来单端输出的 2倍电压从理论上来讲电路的输出 功率将增加 4 倍 BTL 电路能充分利用系统电压,因此 BTL 结构常应用于低电压系统或 电池供电系统中在汽车音响中当每声道功率超过10w时,大多采用BTL形式BTL形 式不同于推挽形式, BTL 的每一个放大器放大的信号都是完整的信号,只是两个放大器 的输出信号反相而已用集成功放块构成一个BTL放大器需要一个双声道或两个单声道 的功放块但是并不是所有的功放块都适用于BTL形式,BTL形式的几种接法也各有优 劣典型的功放集成块有 TDA2030A LM1875 LM4766 LM3886 TDA1514 等.BTL (Balanced Transformer Less)电路,称为平衡桥式功放电路它由两组对称 的OTL或OCL电路组成,扬声器接在两组OTL或OCL电路输出端之间,即扬声器两端都 不接地 BTL 电路的主要特点有:可采用单电源供电,两个输出端直流电位相等,无直 流电流通过扬声器,与 OTL、OCL 电路相比,在相同电源电压、相同负载情况下, BTL 电路输出电压可增大一倍,输出功率可增大四倍,这意味着在较低的电源电压时也可获 得较大的输出功率,但是,扬声器没有接地端,给检修工作带来不便。

功率放大器电路形式的判断:可根据功放对管的输出端与扬声器的接法来判断其电 路结构形式 OTL 功放电路的输出端的直流电位为电源电压的一半,扬声器一端接地, 另一端通过大容量耦合电容与功放输出端相接;OCL功放电路采用双电源供电,使其输 出端的直流电位为零,扬声器一端接地,另一端直接与功放输出端相接; BTL 功放电路 采用两个功放对,扬声器直接连接在两个功放对的输出端,不需要耦合电容为了实现单电源供电,且不用变压器和大电容,可采用桥式推挽功率放大电路,简 称 BTL 电路BTL 电路的优点有只需要单电源供电, (但还是有用双电源)且不用变压器和大电容,输 出功率高缺点是所用管子数量多,很难做到管子特性理想对称,且管子总损耗大,转 换效率低2・2 BTL电路的组成及工作原理OCL和OTL两种功放电路的效率虽很高,但是它们的缺点就是电源的利用率都不高, 其主要原因是在输入正弦信号时,在每半个信号周期中,电路只有一个晶体管和一个电 源在工作为了提高电源的利用率,也就是在较低电源电压的作用下,使负载获得较大 的输出功率,一般采用平衡式无输出变压器电路,又称为BTL电路,如图1所示1) 该电路仍然为乙类推挽放大电路,利用对称互补的2个电路完成对输入信号的 放大;其输出电压的幅值为:U V。

OM CC最大输出功率为:P =-U I (丄OM 2 OM (max 丿 OM (max 丿 2 RL(2) 同OTL电路相比,同样是单电源供电,在V , R相同条件下,BTL电路输出功率CC L为OTL电路输出功率的4倍,即BTL电路电源利用率高;(3) BTL电路的效率在理想情况下,仍近似为78.5%2・3 BTL集成功放电路的构成1集成功率放大电路构成BTL电路的条件在实际工作中经常。
