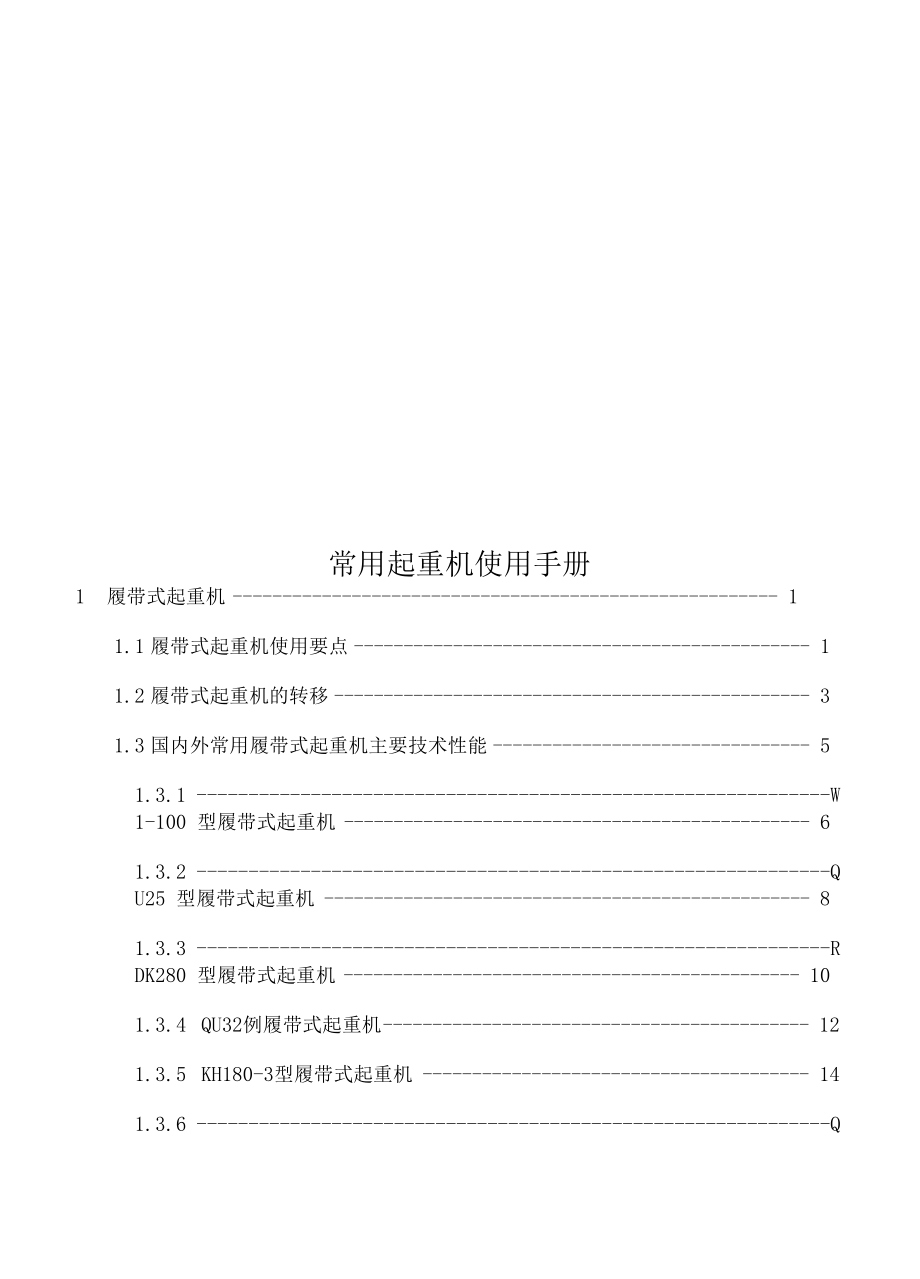

常用起重机使用手册1 履带式起重机 11.1 履带式起重机使用要点 11.2 履带式起重机的转移 31.3 国内外常用履带式起重机主要技术性能 51.3.1 W1-100 型履带式起重机 61.3.2 QU25 型履带式起重机 81.3.3 RDK280 型履带式起重机 101.3.4 QU32例履带式起重机 121.3.5 KH180-3型履带式起重机 141.3.6 QUY50(50A) 型履带式起重机 161.3.7 KH30理履带式起重机 181.3.8 1495-3A型履带式起重机 221.3.9 CCH1500匣履带式起重机 241.3.10 CC20001履带式起重机 272 汽车起重机 362.1 汽车起重机的使用要点 362.2 国内外常用汽车式起重机主要技术性能 382.2.1 QY8包汽车式起重机 382.2.2 QY12 型汽车式起重机 402.2.3 QY16 型汽车式起重机 422.2.4 QY20B/20R/20胆汽车式起重机 442.2.7 QY32 型汽车式起重机 512.2.8 QY40 型汽车式起重机 532.2.9 NK400E 型汽车式起重机 552.2.10 QY50(TG500E) 型汽车式起重机 572.2.11 QY7理汽车起重机 592.2.12 NK750 型汽车式起重机 622.2.13 L3000B型汽车式起重机 642.2.14 QY125QY 汽车式起重机 662.2.15 9125T牌汽车式起重机 692.2.16 LT1200型汽车式起重机 722.2.17 DEMAG350t 汽车式起重机 783 塔式起重机 853.2 塔式起重机的基础 853.3 塔式起重机的使用要点 873.4 国内常用塔式起重机主要技术性能 893.3.1 C5012塔式起重机 903.3.2 C5530塔式起重机 913.3.3 C6024塔式起重机 923.3.4 C7022型塔式起重机 933.3.5 C7030型塔式起重机 943.3.6 H3/36B 型塔式起重机 953.3.7 F0/23B 型塔式起重机 963.3.10 QTP3608 型塔式起重机 993.3.11 QTP401理塔式起重机 1003.3.12 QTP481翌塔式起重机 1013.3.13 QTP501理塔式起重机 1023.3.14 QTP502翌塔式起重机 1031.1 履带式起重机的使用要点1.1.1 起重机应在平坦坚实的地面上作业，行走和停放。
在正常作业时，坡度不得大于3 ° ,并应与沟渠、基坑保持一定的安全距离1.1.2 起重机启动前重点检查各项目应符合下列要求：(1) 各安全防护装置及各指示仪表齐全完好；(2) 钢丝绳及连接部位符合规定；(3) 燃油、润滑油、液压油、冷却水等添加充足；(4)各连接件无松动1.1.3 起重机启动前应将主离合器分离、各操纵杆放在空挡位置，并应按照规定启动内燃机1.1.4 内燃机启动后，应检查各仪表指示值，待运转正常在结合主离合器， 进行空载运转，顺序检查各工作机构及其制动器，确认正常后方可作业1.1.5 作业时，起重臂的最大仰角不得超过出厂规定当无资料可查时，不得超过7801.1.6 起重机变幅应缓慢平稳，严禁在起重臂未停稳前变换档位；起重机达到额定荷载起重量的90汲以上时，严禁下降起重臂1.1.7 在起吊载荷达到额定起重量的 90烦以上时，升降幼作应慢速进行,严禁同时进行两种以上幼作1.1.8 起吊重物时应先稍离地面试吊，当确认重物已挂牢，起重机稳定性和制幼器的可靠性均良好，再继续起吊在重物起升过程中，操作人员应把脚 放在制幼板上，密切注意起升重物，防止吊钩冒顶当起重机停止运转而重 物仍在空中悬起时，即使制幼板被固定，仍应将脚踩在制动板上。
1.1.9 采用双机抬吊作业时，应选用起重性能相似的起重机进行抬吊时应统一指挥，幼作应配合协调，载荷应分配合理，单机的起吊载荷不得超过允 许载荷的80%在吊装过程中，两台起重机的吊钩滑输组应保持垂直状态1.1.10 当起重机需载行走时，载荷不得超过允许荷载的70%行走路线应坚实平整，重物应在起重机的正前方，重物离地面不得大于 500mm并应栓好拉绳，缓慢行驶严禁长距离带载行驶1.1.11 起重机行走时，转弯不应过急；当转弯半径过小时，应分次转弯；当路面凹凸不平时，不得转弯1.1.12 起重机上下坡道时应无载行走，上坡时应将起重臂仰角适当放小，下坡时适当放大严禁下坡空挡滑行1.1.13 作业后，起重臂应转至顺风方向，并降至 40~60 °之间，吊钩应提升到接近顶端的位置，关掉内燃机，将各操纵杆放在空挡位置，各制幼器加 保险固定，操作室和司机室应关门枷锁1.2 履带起重机的转移履带起重机转移应用平板拖车或铁路运输运送，只在特殊情况且运距不长时才自行转移1.2.1 履带起重机自行转移履带起重机自行转移时，在行驶前应对行走机构进行检查，并搞好油滑、 紧固和调整等保养工作，应缺去配重，拆短起重臂，主动输在后面，机身、起 重臂、吊钩等必须处于制幼位置，并加保险固定。
每行驶 500〜1000m时，应对行走机构进行检查和油滑，自行转移前，要查看沿途空中电线架设情况，保证 起重机通过时与电线的安全距离符合要求1.2.2 平板拖车运输(1)首先要了解起重机的自重、外形尺寸、运输路线和桥梁的安全承载力及桥洞高度等情况；(2)选用相应载重量的拖车；(3)起重机上、下平板车必须由经验丰富的人指挥并由熟悉该起重机性能、操作技术良好的驾驶员操作，所用跳板坡度不得大于 154)起重机上平板车时，拖车驾驶员必须离开驾驶室，拖车和平板均必须将 制幼器制幼牢固，前后车输用三角木掩牢，平板尾部用道木垫实；(5)起重机在平板上的停放位置，应使起重机的重心大致在平板载重面的中 心上，以使起重机的全部重量均匀地分布在平板的各个输抬上；(6)应将起重臂和配重拆下，并将回转制幼器刹住，再将插销销牢，在履带 两端加上垫木并用扒钉钉住，履带左右两面用钢丝绳索帮牢如运距远、路面 差，偏须用高度，可将起重机上部人字架放下1.2.3 铁路运输采用铁路运输时，必须注意将支垫起重臂的高凳或道木垛塔在起重机停 放的同一个平板上，固定起重臂的绳索也绑在这个平板上 如果起重臂长度超 出装起重机的平板，必须另挂一个辅助平板，但起重臂在平板上不设支垫，也 不用绳索固定，吊钩钢丝绳应抽掉。
当运输大型起重机时，可向铁路运输部门 申请凹形平板装载，以便顺利通过隧道1.3 国内外常用履带式起重机主要技术性能1.3.1 W1-100 型履带式起重机生产厂抚顺挖掘机厂起重量/工作幅度 15000kg/4.5m吊臂长度13〜23m行驶速度1.5km/n 最大爬坡度36%外形尺寸(长X宽X高)5.303 X3.12 X4.17m自 重40.74t发幼机型号6135 （功率88KVY最大起升高度19m额定起重量表 单位：t工作幅度（m）臂长13mX 23m起重量（t）起升高度（m）起重量（t）起升高度（m4.5151151311610116.5910.98197810.87.21986.510.461995.59.64.919104.88.84.218.91147.83.718.6123.76.53.218.2132.917.8142.417.5152.217161.7161.3.2 QU25型履带式起重机生产厂 长江挖掘机厂起重量/工作幅度 25000kg/4.5m吊臂长度主臂13 ~30m最大爬坡度 30%, 接地比压 0.091MPa外形尺寸（长X宽X高） 6.105 X2.555 X5.327m自重41.3t最大起升高度 主钩28m 副钩32.3m最大起重量 主钩25t; 副钩3t额定起重表 单位：t工作幅度（m主臂长（m副臂131620284.52514.3617.616.112.1714.413.411.27.51312.310.481211.39.78.38.511.310.69.17.8910.69.98.57.39.5109.486.8109.58.87.56.410.58.98.47.16118.57.96.35.7127.77.16.2512.57.36.65.34.71464.84155.54.53.6163.93.2172.7182.31.3.3 RDK280履带式起重机制造厂：德国VE以司起重量/工作幅度：28000kg/4.5m吊臂长度：主臂12.5〜35.3m;副臂10〜20m行驶速度：1.17km/n最大爬坡度：15°自 重：46000kg （带基本臂）外形尺寸：（长X宽X高） 7080 X3225X 3340mm发幼机型号：6s110柴油机（66KW/1500r/min）额定起重量表 （单位：t）工作幅度（m）吊臂长度（m）12.515.317.520.522.525.327.530.332.535.34.528.025.023.221.05.023.021.220.520.519.117.26.017.116.615.815.315.214.712.512.512.07.013.313.112.812.512.211.911.911.911.810.08.010.910.810.710.310.210.210.210.29.79.49.09.19.18.88.68.68.48.48.48.17.810.07.77.77.67.57.47.27.27.26.86.611.06.46.46.36.36.36.26.26.15.75.512.05.45.45.45.45.45.35.35.24.84.713.04.84.8。
