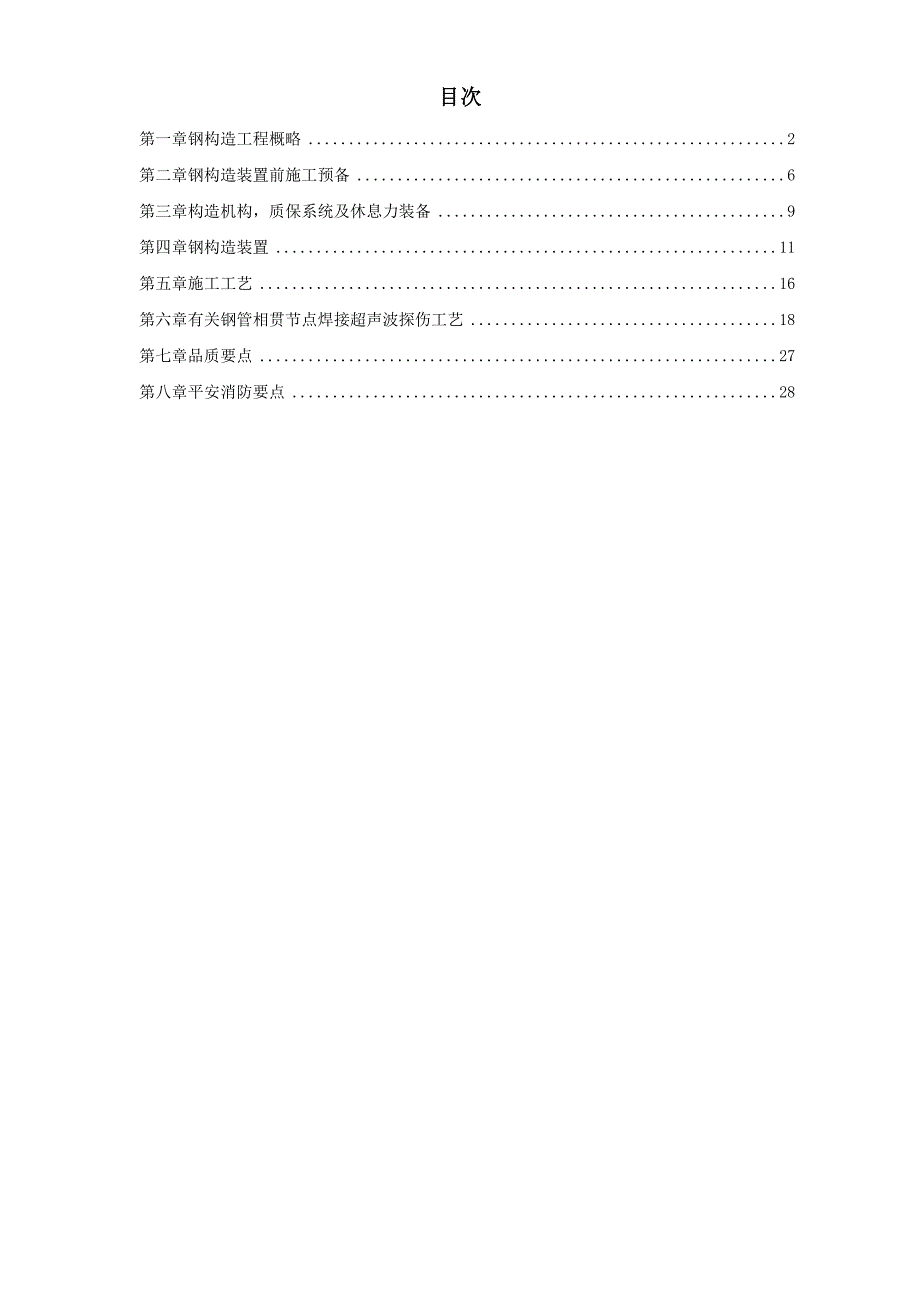

目次第一章钢构造工程概略 2第二章钢构造装置前施工预备 6第三章构造机构，质保系统及休息力装备 9第四章钢构造装置 11第五章施工工艺 16第六章有关钢管相贯节点焊接超声波探伤工艺 18第七章品质要点 27第八章平安消防要点 28钢构造工程概略1.1钢构造简况沈阳某机场扩建工程，本航站按屋面及其主框架采纳钢构造，屋面构造采纳破面呈喷鼻蕉形钢管相贯空间桁架，陆测桁架跨度为，悬挑12m；空测桁架跨度，悬挑6m—，屋架间距为9m屋面采纳镀锌冷弯薄壁C型钢檩条，金属压型板夹芯保温板钢柱采纳由四根钢管组合的格板式A、D轴檩柱距为18m，其余轴钢柱柱距为9m，有柱处的屋架支于柱端，无柱处A轴设托架支持屋架，D轴那么采纳歪向支持杆从1~50，A~G轴分三个区：A区1~12，E~G长99M，跨度，B区又分两局部，第一局部12~38，D~G全长234M，跨度，第二局部12~38，A~D，全长234m，跨度m，C区38~50，E~G全长108m，跨度m钢管反弧型屋架T-1长m,重32t，共27榀，T-2长mt，共27榀，T-3长m，重6t，共21榀一切承重柱基本上钢管组合柱，GZ1断面为2426x2426x15300t，共14榀，GZ22426X2426X16000t，共14榀，GZ3、4、5每根最重5t，共69榀，钢柱座标高为m,柱顶标高分不为+15m，+18m,+,B区T-1钢屋架最高装置标高为+34m，最低为+15m,B区T-2钢屋架最高装置标高为+32m，最低为+m,A区、C区钢屋架最高装置标高为+m，最低为+11m,钢屋架与钢柱为高强螺栓衔接，钢屋架顶部由钢檩、钢椽、拉条、钢支持衔接成全体，钢构造总重约2950t，见破体图1、剖面图2。
资料:.1.16Mn钢〔Q345B〕：应满意国度规范《低合金高强度构造钢》〔GB/T1591〕的有关规则3号钢〔Q235B〕：应满意国度规范《碳素构造钢》〔GB700〕的请求.2.钢管：本工程中全体钢柱，屋架，托架支柱等钢管构造均采纳构造用无缝钢管〔GB8162-87规范〕，材质为16Mn钢〔Q345B〕铸钢：ZG230-450H，应满意《焊接构造用碳素钢铸件〔GB7659-87〕》的有关规则〔用于伞行支柱两头节点〕锻钢：45号钢〔用于圆钢两头节点〕.3.普通螺栓及柱足锚栓：Q235号钢，C级螺栓.4.高强螺栓：采纳10.9S级，扭剪型高强度螺栓，其功能应满意GB3632-83.5焊接资料：焊接16Mn钢Q235B钢可分不按下表选用焊条及焊丝；或由施工单元依照其工艺评定实验后果及有关国标进展选定，交计划院认定焊接办法钢号焊接资料备注手工焊Q235BE43XX型焊条16MnE50XX型焊条埋弧主动焊Q235BH08A焊丝16Mn镀铜H10Mn2焊丝1.1.3全部钢屋架工程掩盖面积非常年夜，均有地下室，种种年夜型起重机器，无奈进入室内,T—1钢屋架重达32T/根,长5m，GZ—1长18 m，重25.3T/根，都采纳管—管相贯节点，穿销节点跟法兰盘品质精度高，工期紧,后门已关逝世,给钢构造现场拼装与装置添加非常浩劫度。
管——管相贯节点图3穿销节点图4法兰盘节点图5工期、品质、平安目标工期目标：钢构造工场从签条约之日起，从资料加入〔甲方供料〕到装置终了共需90天实现品质目标：达省级优秀工程，争创“鲁班奖〞工程品质目标：根绝逝世亡事变发作，轻伤事变率到达最低程度施工规范“网架构造计划与施工规范〞[JGJ7—91]“网架构造工程品质测验评定规范〞[JGJ78—91]“钢构造工程施工及验收规范〞[GB50205—95]“钢构造工程品质测验评定规范〞[GB50221—95]“修建钢构造焊接规程〞[JGJ81—91]“钢焊缝手工超声波探伤跟探伤后果的分级〞[GB11345—89]“钢构造高强螺栓衔接计划、施工感及验收规范[JBJ82—91]“冷弯薄壁型钢构造技巧规范〞[GBJ18—87]钢构造装置前施工预备钢柱地足螺栓预埋地足螺栓预埋的办法及精度直截了当妨碍钢柱装置精度，要紧保障地足螺栓组核心轴线的偏移≤3mm及单根柱地足螺栓之间的间隔，如图6：塔式起重机器的选择：SK560起重机：臂根绞点高度〔m〕40臂杆长度〔m〕40反转展转半径Rmax〔m〕40Rmin〔m〕2~23起分量Qmax〔t〕20Qmin〔t〕跨外距边轴线间隔〔m〕要紧施工机具吊装东西序号东西称号规格型号数目用处1塔式起重机SK5601年夜钢管屋架装置2塔式起重机1小钢管屋架装置3钢丝绳种种型号假设干吊装4卡环种种型号假设干吊装5倒链1t，2t，3t，5t各10吊装6千斤顶20t，30t，50t各8吊装7碗扣式足手架30t吊装测量仪器序号东西称号规格型号数目1经纬仪J222程度仪S323*全站仪TC110014钢尺30m，50m各25弹簧秤20kg26对讲机3km2螺转施工东西序号东西称号规格型号数目梅花扳子M20，M22各5过眼冲子10年夜锤4磅4东西袋30钢构件复验跟配套供给钢构件复验分两步进展，制作厂将单件制作终了验收及格运到现场，现场焊接拼装终了验收及格方可吊装构件复验工程如下：a反省构件〔及单件〕多少何尺寸，螺栓孔及销孔地位，螺孔直径间距，焊缝坡口等。
b构件编号，偏向，标注能否准确C反省附件数目，规格d构件在运输进程中能否有变形伤害，对以上有咨询题的构件要实时处置为保障钢构件的延续施工，必需搞好钢构件的配套任务a 制作厂必需按现场吊装进展运输及现场拼装b一切构件上的附件必需按吊装方案供给到位c各工序的技巧资料必需同步到位构造机构，质保系统及休息力装备构造机构及质保系统工程司理现场副司理技巧总担任构件供应机电施工布置平安消防捍卫生产调度质量测量装置焊接探伤设备管理技巧资料图纸计量Ｔ－2，3钢屋架D~GＴ－1钢屋架A~D测量安全消防吊装探伤焊接校正安装休息力装备：依照本工程工期紧，吨位多，难度年夜等特色，休息力装备如下：构件拼装组分B区A—D，D—G两个任务面，每个任务面均按两班32人焊接组两个任务面，两班40人构件装置组两个任务面，两班40人测量校订组两个任务面12人平安消防组8人探伤组4人司机8人电工2人其余10人算计156人钢构造装置钢构造装置次序许：钢构造拼装：T1钢屋架钢柱钢托架檩条组拼T2，T3钢屋架 四、钢构造装置：钢构造总体装置次序:钢构件拼装:T1钢屋架钢柱钢托架檩条组拼T2、T3钢屋架钢构件装置次序：A轴GZ1，D轴GZ2钢管柱〔下节柱、上节柱〕P-1~2a、bPX-1、X-1支持TT-1托架T-1钢管屋架钢檩条、十字支持E轴GZ1，G轴GZ2钢管柱P-3~4a、bPX-1、X-1支持TT-2托架T-2、T-3钢管屋架钢檩条、十字支持为确保T-1钢管屋架的装置全体波动性，装置T-1钢管屋架的同时装置T-2钢管屋架，到达GZ2钢柱与T-1T-2钢管屋架及支持零碎构成空间刚性受力均衡。
要紧钢构件装置办法：办法1为全体吊装，用两台560塔，步调从略，办法2为分段吊装，具体步调如下：A、C区跟D、G—12，38的B区钢构造装置，采纳一台跨外BPR400t-m塔式起重机装置〔钢柱、钢托架、钢屋架、支持檩条等〕E、G轴钢管接GZ3，断面980×980，长度，重4.65t，采纳钢丝绳子钢柱顶部一点两侧起吊就位现场较正柱底部螺栓牢固松钩E、G轴9m钢托架：采纳两点起吊进展装置T-2、T-3钢管屋架装置由于反弧形钢管屋架在空中是侧向卧拼，吊起后须空中翻身，为此绑扎点需求2X6=12个点见图7，平吊起来用倒钳空中翻死后呈反弧形，装置到计划地位，与G轴钢柱采纳高强螺栓衔接D轴T-2钢管屋架上弦放在歪撑顶部，校订纵横轴线地位，标高屋架垂偏松钩B.P.R塔L=40M，R=40M,构件重10T,小于11.1T,平安留意：T-2钢管屋架重12.2t，为使B.P.R塔式起重机不超载，须E轴外悬挑局部屋架2.2t后吊钢檩条：依照檩条刚度状况，为放慢施工速率，可将檩条用钢框架组拼成块体，进展装置B区的A、D—12、38钢构造装置：A轴GZ-1钢管柱断面2426×2426，长度15m，重22.80t，拼焊终了，采纳SK560塔式起重机与40t汽车吊双机抬吊进展装置。
SK560塔40t汽车吊构件地点地位L=L=31m距SK560塔距汽车吊R=23mR=16m8 m1.6 m构件重：22t<20+3.6=23.6t平安D轴GZ-2钢管柱：断面2646×2646，长度18m，重25.3t，钢管柱分段吊装：即在计划地位年夜将钢管柱分红二段制作先将下段钢柱两塔双机抬吊就位装置牢固，在将上段钢柱与下段钢柱破拼接校误点焊牢固焊接SK560B.P.R.构件地点地位L=L=40m距SK560距B.P.R.R=65mR=40m×× 钢托架TT-1，长m，高210m，重8.4T，采纳 SK560塔二点起吊装置 T-1钢管屋架装置，长75m，高m，重33.214T，依照起重机器功能分三段装置第二段钢管屋架Ｔ－１装置：一端放在GZ1钢管柱上，另一端放在承重支架上〔见剖面图2〕构件地点地位距SK560塔２３ＭSK560塔式L=mR=23mQ=20tt<20t平安第三段钢管屋架T-1装置：一端与第二段相接，另一端放在BT-1上SK560塔式B.P.R构件地点地位距SK560 距B.P.R L=mL=40mR=43mR=40m40m40mQ=tQt<9.83+11.1=20.93t平安第一段钢管屋架T-1装置：采纳SK560塔式前后装置，一端放在钢管柱顶上与T-1第二段法兰盘衔接上。
施工工艺钢构造测量任务是装置进程的操纵，是保障钢构造装置准确到位的要害性任务，其内容包含：柱根底轴线、标高、柱顶轴线、标高、柱垂直间隔与位移，钢托架垂偏、钢管屋架垂偏与位移等，钢构造结点庞杂，请求精度高，因而钢构造工程的测量任务必需严厉操纵作到十拿九稳依照操纵桩跟放线记载，复核纵横轴线及标高5.1施工破体轴线操纵图的复验：用极坐标或别的办法复验，角度闭合差请求小于±10″，间隔用已验定的钢尺测量或用全站仪量距间隔盘算时顾及全站仪的加乘常数矫正及气候矫正因而请求角度规测6测回，边长不雅察测4测回，测角偏差小于±″，边长相对精度达1/2000，保障其点位相对牢靠，相对精度较高的请求，到达完整满意请求为止5.2柱顶轴线测量：依照钢柱垂直偏向与位移将柱顶实测画图，再次进展调剂，使其满意装置规范请求。
