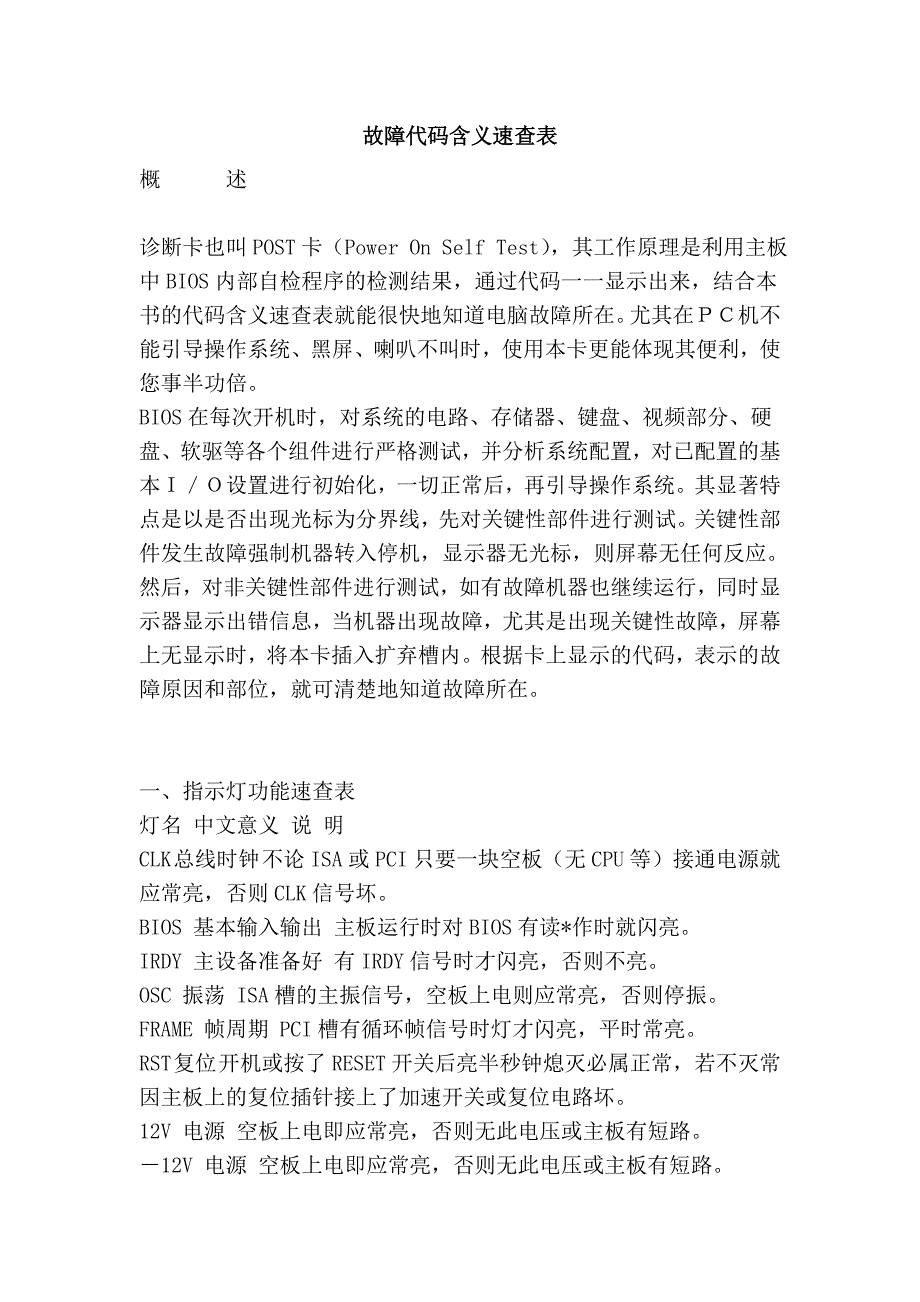

故障代码含义速查表故障代码含义速查表概 述诊断卡也叫 POST 卡（Power On Self Test） ，其工作原理是利用主板中 BIOS 内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在尤其在ＰＣ机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍BIOS 在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析系统配置，对已配置的基本Ｉ／Ｏ设置进行初始化，一切正常后，再引导操作系统其显著特点是以是否出现光标为分界线，先对关键性部件进行测试关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应然后，对非关键性部件进行测试，如有故障机器也继续运行，同时显示器显示出错信息，当机器出现故障，尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩弃槽内根据卡上显示的代码，表示的故障原因和部位，就可清楚地知道故障所在一、指示灯功能速查表 灯名 中文意义 说 明 CLK 总线时钟 不论 ISA 或 PCI 只要一块空板（无 CPU 等）接通电源就应常亮，否则 CLK 信号坏 BIOS 基本输入输出 主板运行时对 BIOS 有读*作时就闪亮。
IRDY 主设备准备好 有 IRDY 信号时才闪亮，否则不亮 OSC 振荡 ISA 槽的主振信号，空板上电则应常亮，否则停振 FRAME 帧周期 PCI 槽有循环帧信号时灯才闪亮，平时常亮 RST 复位 开机或按了 RESET 开关后亮半秒钟熄灭必属正常，若不灭常因主板上的复位插针接上了加速开关或复位电路坏 12V 电源 空板上电即应常亮，否则无此电压或主板有短路 －12V 电源 空板上电即应常亮，否则无此电压或主板有短路 5V 电源 空板上电即应常亮，否则无此电压或主板有短路 －5V 电源 空板上电即应常亮，否则无此电压或主板有短路 （只有ISA 槽才有此电压） 3V3 电源 这是 PCI 槽特有的 3.3V 电压，空板上电即应常亮，有些有 PCI 槽的主板本身无此电压，则不亮 二、故障代码含义速查表 1、特殊代码“00”和“FF”及其它起始码有三种情况出现： ①已由一系列其它代码之后再出现：“00”或“FF” ，则主板 OK ②如果将 CMOS 中设置无错误，则不严重的故障不会影响 BIOS 自检的继续，而最终出现“00”或“FF” ③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定 3、未定义的代码表中未列出 4、对于不同 BIOS（常用的 AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的 BIOS，您可查问你的电脑使用手册，或从主板上的 BIOS 芯片上直接查看，也可以在启动屏幕时直接看到 5、有少数主板的 PCI 槽只有前一部分代码出现，但 ISA 槽则有完整自检代码输出且目前已发现有极个别原装机主板的 ISA 槽无代码输出，而 PCI 槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下另外，同一块主板的不同 PCI槽，有的槽有完整代码送出，如 DELL810 主板只有靠近 CPU 的一个PCI 槽有完整的代码显示，一直变化到“00”或“FF” ，而其它槽走到“38”则不继续变化 6、复位信号所需时间 ISA 与 PCI 不一定同步，故有可能 ISA 开始出代码，但 PCI 的复位灯还不熄，故 PCI 代码停在起始码上 代码 Award BIOS Ami BIOS Phoenix BIOS 或 Tandy 3000 BIOS 00 . 已显示系统的配置；即将控制 INI19 引导装入。
. 01 处理器测试 1，处理器状态核实,如果测试失败，循环是无限的处理器寄存器的测试即将开始，不可屏蔽中断即将停用 CPU 寄存器测试正在进行或者失败 02 确定诊断的类型（正常或者制造） 如果键盘缓冲器含有数据就会失效 停用不可屏蔽中断；通过延迟开始 CMOS 写入／读出正在进行或者失灵 03 清除 8042 键盘控制器，发出 TESTKBRD 命令（AAH） 通电延迟已完成 ROM BIOS 检查部件正在进行或失灵 04 使 8042 键盘控制器复位，核实 TESTKBRD 键盘控制器软复位／通电测试 可编程间隔计时器的测试正在进行或失灵 05 如果不断重复制造测试 1 至 5，可获得 8042 控制状态 已确定软复位／通电；即将启动 ROM DMA 初如准备正在进行或者失灵 06 使电路片作初始准备，停用视频、奇偶性、DMA 电路片，以及清除 DMA 电路片，所有页面寄存器和 CMOS 停机字节 已启动 ROM 计算 ROM BIOS 检查总和，以及检查键盘缓冲器是否清除 DMA 初始页面寄存器读／写测试正在进行或失灵 07 处理器测试 2，核实 CPU 寄存器的工作 ROM BIOS 检查总和正常，键盘缓冲器已清除，向键盘发出 BAT（基本保证测试）命令。
. 08 使 CMOS 计时器作初始准备，正常的更新计时器的循环 已向键盘发出 BAT 命令，即将写入 BAT 命令 RAM 更新检验正在进行或失灵 09 EPROM 检查总和且必须等于零才通过 核实键盘的基本保证测试，接着核实键盘命令字节 第一个 64K RAM 测试正在进行 0A 使视频接口作初始准备 发出键盘命令字节代码，即将写入命令字节数据 第一个 64K RAM 芯片或数据线失灵，移位 0B 测试 8254 通道 0 写入键盘控制器命令字节，即将发出引脚 23和 24 的封锁／解锁命令 第一个 64K RAM 奇／偶逻辑失灵 0C 测试 8254 通道 1 键盘控制器引脚 23、24 已封锁／解锁；已发出 NOP 命令 第一个 64K RAN 的地址线故障 0D 1、检查 CPU 速度是否与系统时钟相匹配2、检查控制芯片已编程值是否符合初设置3、视频通道测试，如果失败，则鸣喇叭 已处理 NOP 命令；接着测试 CMOS 停开寄存器 第一个 64K RAM 的奇偶性失灵 0E 测试 CMOS 停机字节 CMOS 停开寄存器读／写测试；将计算CMOS 检查总和 初始化输入／输出端口地址。
0F 测试扩展的 CMOS 已计算 CMOS 检查总和写入诊断字节；CMOS开始初始准备 . 10 测试 DMA 通道 0 CMOS 已作初始准备，CMOS 状态寄存器即将为日期和时间作初始准备 第一个 64K RAM 第 0 位故障 11 测试 DMA 通道 1 CMOS 状态寄存器已作初始准备，即将停用DMA 和中断控制器 第一个 64DK RAM 第 1 位故障 12 测试 DMA 页面寄存器 停用 DMA 控制器 1 以及中断控制器 1 和2；即将视频显示器并使端口 B 作初始准备 第一个 64DK RAM 第 2位故障 13 测试 8741 键盘控制器接口 视频显示器已停用，端口 B 已作初始准备；即将开始电路片初始化／存储器自动检测 第一个 64DK RAM 第 3 位故障 14 测试存储器更新触发电路 电路片初始化／存储器处自动检测结束；8254 计时器测试即将开始 第一个 64DK RAM 第 4 位故障 15 测试开头 64K 的系统存储器 第 2 通道计时器测试了一半；8254 第 2 通道计时器即将完成测试 第一个 64DK RAM 第 5 位故障16 建立 8259 所用的中断矢量表。
第 2 通道计时器测试结束；8254第 1 通道计时器即将完成测试 第一个 64DK RAM 第 6 位故障 17 调准视频输入／输出工作，若装有视频 BIOS 则启用 第 1 通道计时器测试结束；8254 第 0 通道计时器即将完成测试 第一个64DK RAM 第 7 位故障 18 测试视频存储器，如果安装选用的视频 BIOS 通过，由可绕过 第 0 通道计时器测试结束；即将开始更新存储器 第一个 64DK RAM 第 8 位故障 19 测试第 1 通道的中断控制器（8259）屏蔽位 已开始更新存储器，接着将完成存储器的更新 第一个 64DK RAM 第 9 位故障 1A 测试第 2 通道的中断控制器（8259）屏蔽位 正在触发存储器更新线路，即将检查 15 微秒通／断时间 第一个 64DK RAM 第 10位故障 1B 测试 CMOS 电池电平 完成存储器更新时间 30 微秒测试；即将开始基本的 64K 存储器测试 第一个 64DK RAM 第 11 位故障 1C 测试 CMOS 检查总和 . 第一个 64DK RAM 第 12 位故障 1D 调定 CMOS 配置 . 第一个 64DK RAM 第 13 位故障。
1E 测定系统存储器的大小，并且把它和 CMOS 值比较 . 第一个64DK RAM 第 14 位故障 1F 测试 64K 存储器至最高 640K . 第一个 64DK RAM 第 15 位故障20 测量固定的 8259 中断位 开始基本的 64K 存储器测试；即将测试地址线 从属 DMA 寄存器测试正在进行或失灵 21 维持不可屏蔽中断（NMI）位（奇偶性或输入／输出通道的检查） 通过地址线测试；即将触发奇偶性 主 DMA 寄存器测试正在进行或失灵 22 测试 8259 的中断功能 结束触发奇偶性；将开始串行数据读／写测试 主中断屏蔽寄存器测试正在进行或失灵 23 测试保护方式 8086 虚拟方式和 8086 页面方式 基本的 64K 串行数据读／写测试正常；即将开始中断矢量初始化之前的任何调节从属中断屏蔽存器测试正在进行或失灵 24 测定 1MB 以上的扩展存储器 矢量初始化之前的任何调节完成，即将开始中断矢量的初始准备 设置 ES 段地址寄存器注册表到内存高端 25 测试除头一个 64K 之后的所有存储器 完成中断矢量初始准备；将为旋转式断续开始读出 8042 的输入／输出端口。
装入中断矢量正在进行或失灵 26 测试保护方式的例外情况 读出 8042 的输入／输出端口；即将为旋转式断续开始使全局数据作初始准备 开启 A20 地址线；使之参入寻址 27 确定超高速缓冲存储器的控制或屏蔽 RAM 全 1 数据初始准备结束；接着将进行中断矢量之后的任何初始准备 键盘控制器测试正在进行或失灵 28 确定超高速缓冲存储器的控制或者特别的 8042 键盘控制器 完成中断矢量之后的初始准备；即将调定单色方式 CMOS 电源故障／检查总和计算正在进行 29 . 已调定单色方式，即将调定彩色方式 CMOS 配置有效性的检查正在进行 2A 使键盘控制器作初始准备 已调定彩色方式，即将进行 ROM 测试前的触发奇偶性 置空 64K 基本内存 2B 使磁碟驱动器和控制器作初始准备 触发奇偶性结束；即将控制任选的视频 ROM 检查前所需的任何调节 屏幕存储器测试正在进行或失灵 2C 检查串行端口，并使之作初始准备 完成视频 ROM 控制之前的处理；即将查看任选的视频 ROM 并加以控制 屏幕初始准备正在进行或失灵 2D 检测并行端口，并使之作初始准备 已完成任选的视频 ROM 控制，即将进行视频 ROM 回复控制之后任何其他处理的控制。
屏幕回扫测试正在进行或失灵 2E 使硬磁盘驱动器和控制器作初始准备 从视频 ROM 控制之后的处理复原；如果没有发现 EGA／VGA 就要进行显示器存储器读／写测试 检测视频 ROM 正在进行 2F 检测数学协处理器，并使之作初始准备 没发现 EGA／VGA；即将开始显示器存储器读／写测试 . 30 建立基本内存和。
