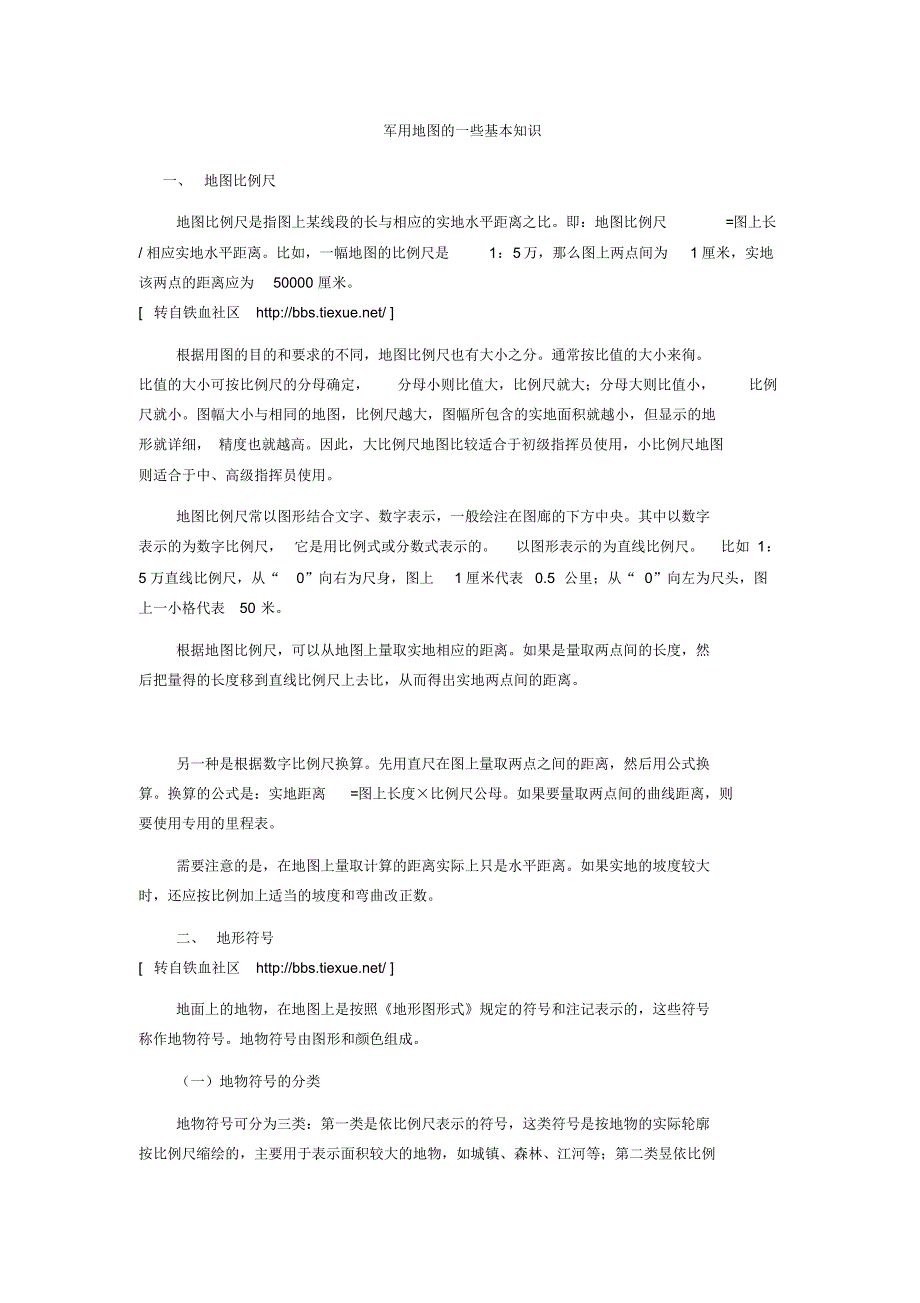

军用地图的一些基本知识一、地图比例尺地图比例尺是指图上某线段的长与相应的实地水平距离之比即：地图比例尺=图上长/ 相应实地水平距离比如，一幅地图的比例尺是1：5万，那么图上两点间为1 厘米，实地该两点的距离应为50000 厘米[ 转自铁血社区 ] 根据用图的目的和要求的不同，地图比例尺也有大小之分通常按比值的大小来徇比值的大小可按比例尺的分母确定，分母小则比值大，比例尺就大；分母大则比值小，比例尺就小图幅大小与相同的地图，比例尺越大，图幅所包含的实地面积就越小，但显示的地形就详细， 精度也就越高因此，大比例尺地图比较适合于初级指挥员使用，小比例尺地图则适合于中、高级指挥员使用地图比例尺常以图形结合文字、数字表示，一般绘注在图廊的下方中央其中以数字表示的为数字比例尺，它是用比例式或分数式表示的以图形表示的为直线比例尺比如 1：5 万直线比例尺，从“0”向右为尺身，图上1 厘米代表0.5 公里；从“ 0”向左为尺头，图上一小格代表50 米根据地图比例尺，可以从地图上量取实地相应的距离如果是量取两点间的长度，然后把量得的长度移到直线比例尺上去比，从而得出实地两点间的距离另一种是根据数字比例尺换算。
先用直尺在图上量取两点之间的距离，然后用公式换算换算的公式是：实地距离=图上长度×比例尺公母如果要量取两点间的曲线距离，则要使用专用的里程表需要注意的是，在地图上量取计算的距离实际上只是水平距离如果实地的坡度较大时，还应按比例加上适当的坡度和弯曲改正数二、地形符号[ 转自铁血社区 ] 地面上的地物，在地图上是按照《地形图形式》规定的符号和注记表示的，这些符号称作地物符号地物符号由图形和颜色组成一）地物符号的分类地物符号可分为三类：第一类是依比例尺表示的符号，这类符号是按地物的实际轮廓按比例尺缩绘的，主要用于表示面积较大的地物，如城镇、森林、江河等；第二类昱依比例尺表示的符号，主要用于表示一些细长的地物，这类符号的长度是按比例尺结合实际绘的，但宽度没有按比例尺缩绘，如道路、沟渠电线等；第三类是不依比例尺表示的符号，这类符号因地物面积太小，无法按比例尺缩绘，只能用规定的符号表示，如突出树、 亭、纪念碑等常用的不依比例尺的地物符号及其定位点二）地物的颜色我国目前出版的地图均为四色具体规定如下：黑色：人工物体——居民地、独立地物、管线、桓栅、道路、境界及其名称与数量注记等绿色：植被要素——森林、果园等的普染； 1978 年后出版图的植被符号及注记等棕色：地貌要素——森林、果园等的普染；1978提后出版图的植被符号及注记等蓝色：水系要素——河岸线、单线河及其注记和普染、雪山地貌等。
三、等高线显示地貌[ 转自铁血社区 ] （一）等高线显示地貌的原理地貌的形态在地图上主要是用等高线显示的，其原理是：把一个山地模型从底到顶按相等的高度， 一层一层地水平切开，在山的表面便出现一条条大小不等的截口线，然后把些线垂直投影到平面图纸上，便出现一圈套一圈的曲线图形由于同一条曲线上的各点的高度都相等，所以把它叫做等高线二）等高线显示地貌的特点等高线显示地貌有很多的特点：同一条线上各点的高度相等，并各自闭合； 等高线多，山就高，等高线少，山就低；等高线稀，坡度就缓，等高线密，坡度就陡；图上等高线的弯曲开头与相应的现地地貌开头相似三）等高距相领两条等高线间的实地垂直距离叫等高距同一地形等高距大，等高线就稀，地貌显示就越简略；等高距小，等高线就密，地貌显示就越详细通常，大比例尺地图表示地貌相对详细， 小比例尺地图表示地貌相对简略我国常用比例尺地图的等高距规定: 比例尺为1:2.5万，等高距为5 米；比例尺为1:5 万，等高距为10 米；比例尺为1:10 万，等高距为20 米；比例尺为1:20 万，等高距为40 米[ 转自铁血社区 ] （四）等高线的种类等高线按其作用的不同，可分为四种：首曲线，用细实线表示，用以显示地貌的基本形态；计曲线，用加粗实线表示，从高程起算面起，每隔4 条首曲线绘粗实线；间曲线，按等高距的1/2 绘制的长虚线，用以显示首曲线不能显示的局部地貌；助曲线，按等高距的1/4 绘制的短虚线，用以显示间曲线还不能显示的局部地貌。
五）高程注记高程注记在地图上有两种形式：一种是高程点的注记，用黑色，字头朝向地图的北方（上方）；一种是等高线注记，用棕色，字头朝向上坡方向四、地图方位与磁方位是上北下南，左西右东在地图南北廊上的磁南、磁北（即P、P’）两点间的连线，为该图的磁子午线，即地面上任一点磁针所指的南北方向线[ 转自铁血社区 ] 从某点的磁子午线起，依顺时针方向到目标方向线（该点到某一目标的延长线）之间的水平夹角，叫该点的磁方位角在航空、航海、炮兵射击、军队行进等军事活动中，磁方位角有着广泛的用途美国地形图美国地形图的测绘工作，是由三个测绘机构分工承担的大地测量任务，全部由国家海洋测量局承担；国内基本比例尺地形图，主要由地质测量局负责；而国防制图局，则以测制和编绘国外军用地形图为基本任务，在美国本土上， 只担负军队驻地和演习场地的大比例尺地形图测绘一）比例尺系列美国是采用英制长度单位的国家之一但地形图上使用的长度单位，有英制，也有公制地形图比例尺系统也不统一，军内外差别很大地质测量局早期测制的国内地形图采用的比例尺是以英制为单位，有1∶24000、1∶63360、1∶ 126720目前，各比例尺图都已改成公制（米），并将比例尺分母凑整；1∶2．4 万改为 1∶2．5 万，1∶63360 改为 1∶6．25万， 1∶126720 改为 1∶125000，1∶253440 改为 1∶25 万等。
国防制图局测制的地形图，则采用 1∶25000、1∶50000、1∶100000 和 1∶250000 比例尺系统图上表示形式，是直线比例尺，通常绘有英里、公里、码，或者是英里、公里、英尺三种长度单位[ 转自铁血社区 ] （二）大地坐标系美国早期地形图是由各州独立进行测制，坐标系各不相同1927 年进行了国内大三角测量计算原点工作，后又与加拿大、墨西哥联测，建立了“1927 年北美坐标系”1965 年至 1966 年通过加拿大的三角网将阿拉斯加州与北美坐标系进行了联测，并通过人造卫星大地测量将夏威夷与美国本土进行了联测现在，美国、加拿大、墨西哥等国已建立了新的北美坐标系，称为“1983 年北美坐标系北美坐标系采用克拉克（1866 年）椭球体参数：长半径 a=6378206（米）、短半径b=6356584（米）、扁率a=1∶294．94坐标原点位于美国本土中部堪萨斯州的米德斯兰奇，Bo=N39 °13′26. ″868（北纬）， Lo=W98 °32′30. ″506（西经）(三）高程系美国本土采用1929 年 28 个验潮站的平均值（平均海水面）作为高程基准面国外地区采用当地规定的起算基准面。
高程数值是以英尺为单位四）投影与坐标网美国本土早期采用普通多圆锥投影，或高斯—克吕格投影，目前均采用通用横墨卡托投影和兰勃脱等角圆锥投影美国没有全国统一的平面直角坐标系，各地采用各自独立的坐标系，相互缺乏联系各地坐标系的坐标值均采用英尺计算[ 转自铁血社区 ] （五）分幅与编号美国地形是按经纬度分幅，图廓线即经纬线纬度低于60°的地区， 1∶100 万图按国际分幅，即经差6°，纬差 4°为一幅 纬度高于60°的地区， 1∶100 万图东西两幅合为一幅，经差 12°，纬差 4°美国地形图编号，分为两个独立的系统：1∶10 万比例尺图系统和 1∶100 万比例尺图系统前苏联地形图前苏联地形图， 是从 1919 年开始有计划地进行全国测制和统一工作的1923 年取消俄制单位，采用公制单位，并按新的比例尺系统制图1928 年改用高斯—克吕格投影和统一分幅编号 1942 年统一了坐标系1969 年对地形图图式进行了较大的改革，1978 年提出了地图更新现将基本情况简介如下：（一）比例尺系列为：1∶ 2．5 万， 1∶5 万，称大比例尺地形图；[ 转自铁血社区 ] 1∶ 10 万， 1∶20 万，称中比例尺地形图；1∶ 50 万， 1∶100 万，称小比例尺地形图。
图上表示形式为：比式与直线比例尺相结合二）大地坐标系1942 年以前， 以东经 96°为界， 分为西部地区和东部地区两个坐标系，1942 年进行了统一工作 故称“1942 年坐标系” 该坐标系采用克拉索夫斯基椭球参数：长半径 a=6378245（米）、短半径b=6356863（米）、偏率a=1∶298．3坐标原点位于列宁格勒普尔科夫天文台， Bo=N59 °46′18. ″ 55（北纬）， Lo=E30°19′42. ″69（东经）（三）高程系[ 转自铁血社区 ] 高程起算面为“波罗的海平均海面”验潮站设在波罗的海的海滨城市喀琅施塔得，固定标记点（原点）高出该平均海水面1．2厘米，比太平洋平均海水面高1．873 米，比黑海平均海水面高0．704 米四）投影与坐标网1、 1∶100 万比例尺图采用改良多圆锥投影2、大于 1∶100 万比例尺图，均采用经差6°分带高斯—克吕格投影3、每带构成独立的坐标网其平面直角坐标纵轴为X，横轴为 Y为了避免负值，令每带中央经线与赤道交点的Y值为 500 公里图上构网（方里网）与我国地形图相同五）分幅与编号[ 转自铁血社区 ] 分幅编号的原则、方法与我国一样。
其不同点是：1、列号，以英文字母表示2、行号， 1∶ 50 万以大写俄文字母表示；1∶20 万以罗马数字表示；1∶5 万、1∶2．5万以小写俄文字母表示英国地形图英国早在1653 年就建立了初期的测图工作1791 年成立了 “英国军事测量局”，它主要任务是进行国内的大地测量和测制1∶63360 比例尺地形图 1∶63360 比例尺地形图（称一寸图），是在1801—1870 年间完成的，至今已进行过七次再版工作，它是布满英国全境的最大比例尺地形图这种图，从 1976 年开始，已由1∶50000 比例尺地形图所取代英国除了重视国内测图业务外，对国外地区的测量工作，设有“海外测量局”，负责海外殖民地的测图业务，先后对印度、马来西亚、缅甸、阿富汗、伊朗、伊拉克、阿拉伯、澳大利亚以及非洲、远东、西印度群岛等地区进行了大量的测制工作现将有关情况简介如下：（一）比例尺系列[ 转自铁血社区 ] 早期地形图的比例尺系列为1∶1250、1∶2500、1∶10560（6 寸图）、 1∶63360（1寸图） 、1∶126720（半寸图） 和 1∶253440（1/4 寸图） 目前改为1∶ 1250、1∶ 2500、1∶10000、1∶25000、1∶ 50000、1∶250000、1∶625000 和 1∶1000000。
比例尺表示形式，采用数字比例尺和以哩、码、公里为单位的直线比例尺二）大地坐标系采用“ 1952 年欧洲坐标系”和艾里（1830 年）椭球体参数：长半径 a=6376542（米）短半径 b=6355233（米）扁 率 a=1∶299．33 [ 转自铁血社区 ] 坐标原点位于波茨坦的格默特塔坐标值为：Bo=N52 ° 22′51．″ 445（北纬）Lo=E13° 03′58．″ 928（东经）（三）高程系早期的。
