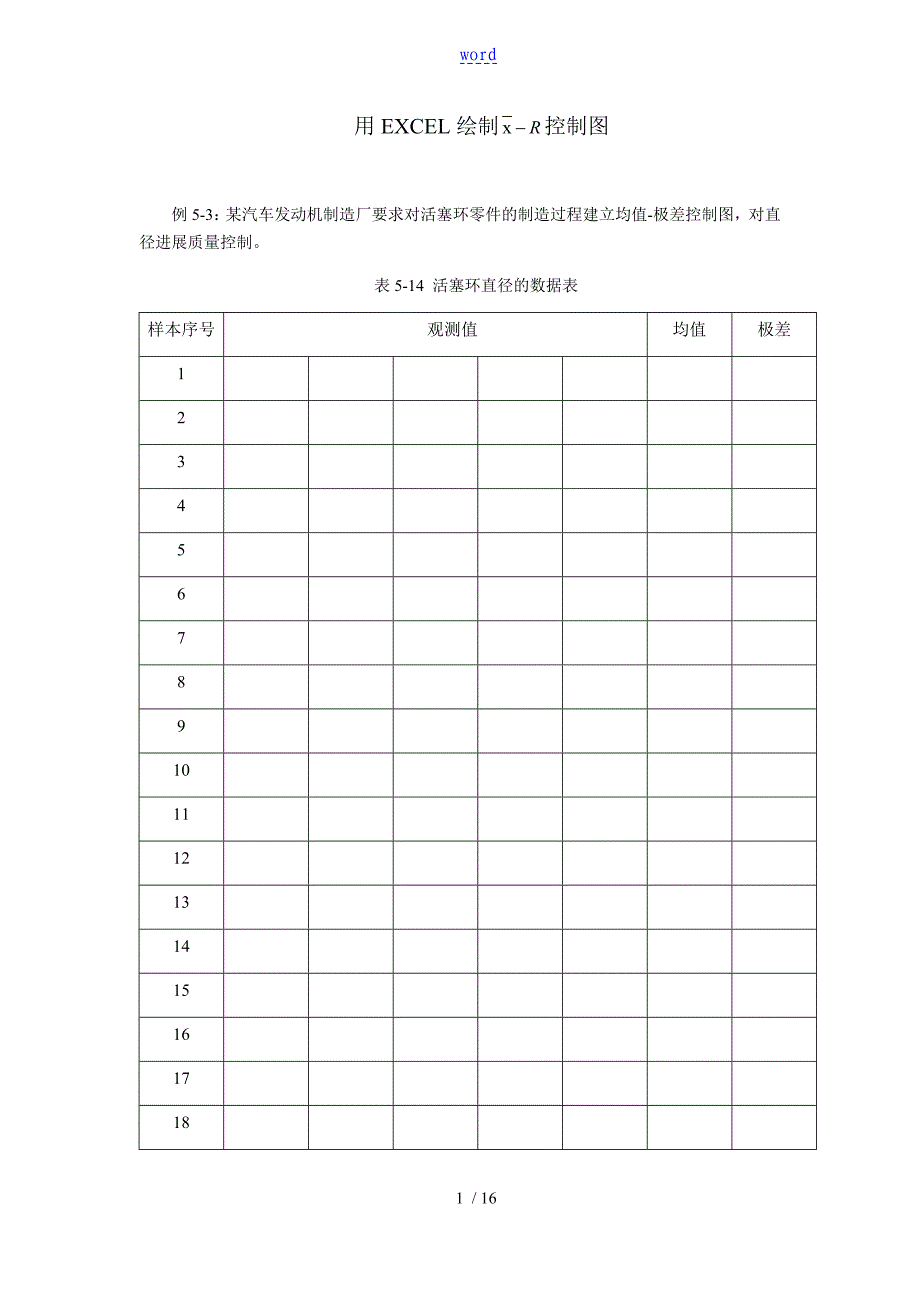

word用EXCEL绘制控制图例5-3：某汽车发动机制造厂要求对活塞环零件的制造过程建立均值-极差控制图，对直径进展质量控制表5-14 活塞环直径的数据表样本序号观测值均值极差12345678910111213141516171819202122232425绘图步骤：〔1〕在EXCEL表格中输入25组数据〔2〕计算每一组样本的平均值和极差〔3〕计算25组样本平均值的总平均值和25组样本极差的平均值〔4〕计算图和R图的控制界限，并输入表格中〔5〕选中均值列数据生成折线图〔6〕选中折线图，右击选择数据源，分别添加UCL、CL、LCL三列数据得到数据折线图如下所示〔7〕修改上面的控制图点中间的绿线，右击，设置数据系列格式将数据标记选项中数据标记类型选择“无〞用同样的方法修改另外两条折线，并将线型改为虚线得到以下控制图为改变图中右侧系列1、系列2、系列3、系列4的名称，将表格中UCL、CL、LCL的名称分别改为UCL=74.014，CL=74.001，LCL=73.988右击图形，选择数据选择系列2，编辑，将系列名称改为UCL=74.014用同样的方法，分别更改系列3和系列4的名称更改系列名称后，如如下图。
选中系列1，删除设置坐标轴格式，更改最小值和主要刻度单位删除图中网络线添加图表名称和坐标轴名称均值控制图完美完成了！用同样的方法绘制R控制图。
