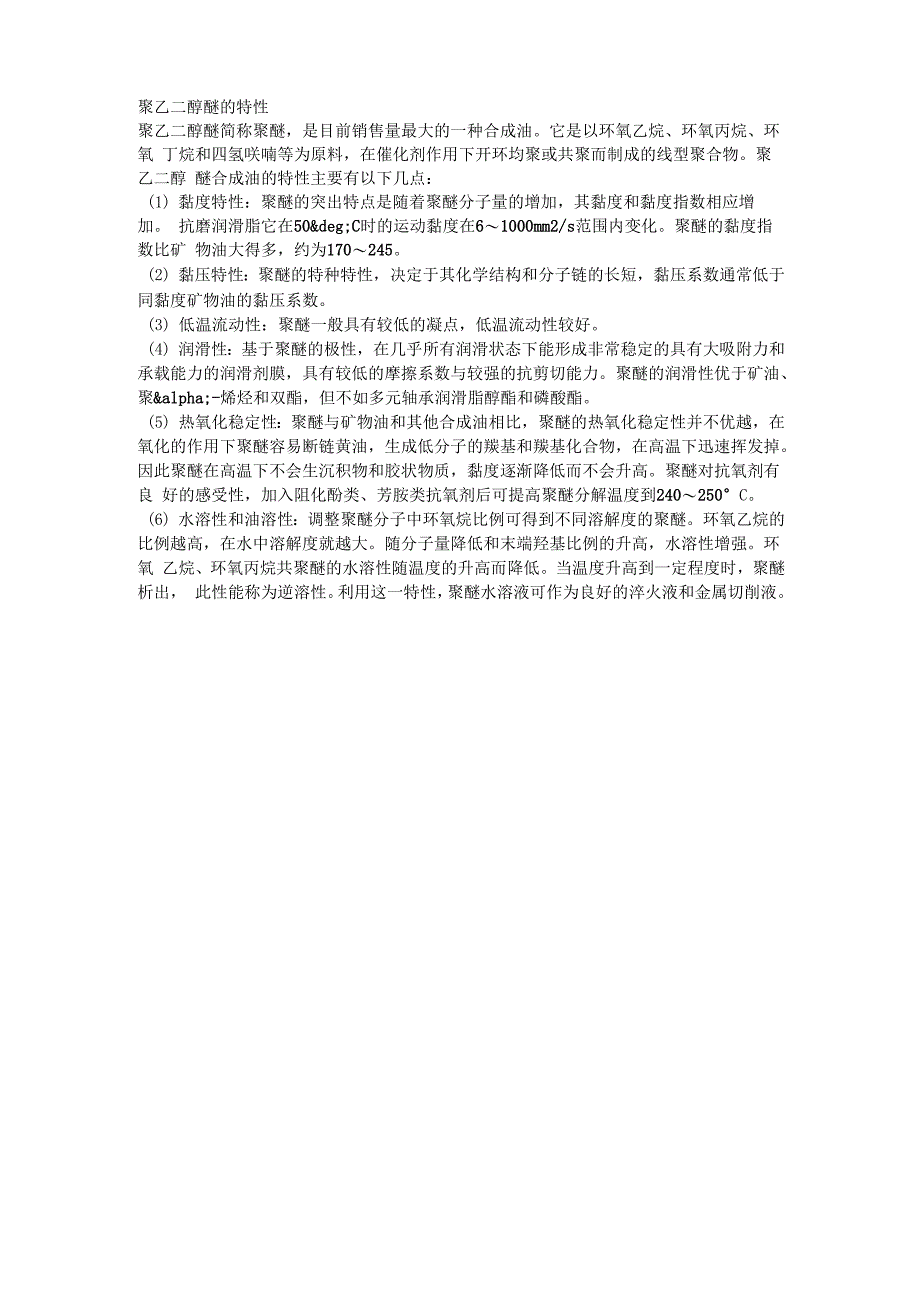

聚乙二醇醚的特性

聚乙二醇醚的特性聚乙二醇醚简称聚醚，是目前销售量最大的一种合成油它是以环氧乙烷、环氧丙烷、环氧 丁烷和四氢咲喃等为原料，在催化剂作用下开环均聚或共聚而制成的线型聚合物聚乙二醇 醚合成油的特性主要有以下几点：(1) 黏度特性：聚醚的突出特点是随着聚醚分子量的增加，其黏度和黏度指数相应增加 抗磨润滑脂它在50°C时的运动黏度在6〜1000mm2/s范围内变化聚醚的黏度指数比矿 物油大得多，约为170〜2452) 黏压特性：聚醚的特种特性，决定于其化学结构和分子链的长短，黏压系数通常低于 同黏度矿物油的黏压系数3) 低温流动性：聚醚一般具有较低的凝点，低温流动性较好4) 润滑性：基于聚醚的极性，在几乎所有润滑状态下能形成非常稳定的具有大吸附力和 承载能力的润滑剂膜，具有较低的摩擦系数与较强的抗剪切能力聚醚的润滑性优于矿油、 聚α-烯烃和双酯，但不如多元轴承润滑脂醇酯和磷酸酯5) 热氧化稳定性：聚醚与矿物油和其他合成油相比，聚醚的热氧化稳定性并不优越，在 氧化的作用下聚醚容易断链黄油，生成低分子的羰基和羰基化合物，在高温下迅速挥发掉 因此聚醚在高温下不会生沉积物和胶状物质，黏度逐渐降低而不会升高。

聚醚对抗氧剂有良 好的感受性，加入阻化酚类、芳胺类抗氧剂后可提高聚醚分解温度到240〜250°C6) 水溶性和油溶性：调整聚醚分子中环氧烷比例可得到不同溶解度的聚醚环氧乙烷的 比例越高，在水中溶解度就越大随分子量降低和末端羟基比例的升高，水溶性增强环氧 乙烷、环氧丙烷共聚醚的水溶性随温度的升高而降低当温度升高到一定程度时，聚醚析出， 此性能称为逆溶性利用这一特性，聚醚水溶液可作为良好的淬火液和金属切削液kdlfedfwe7锂基润滑脂 。
