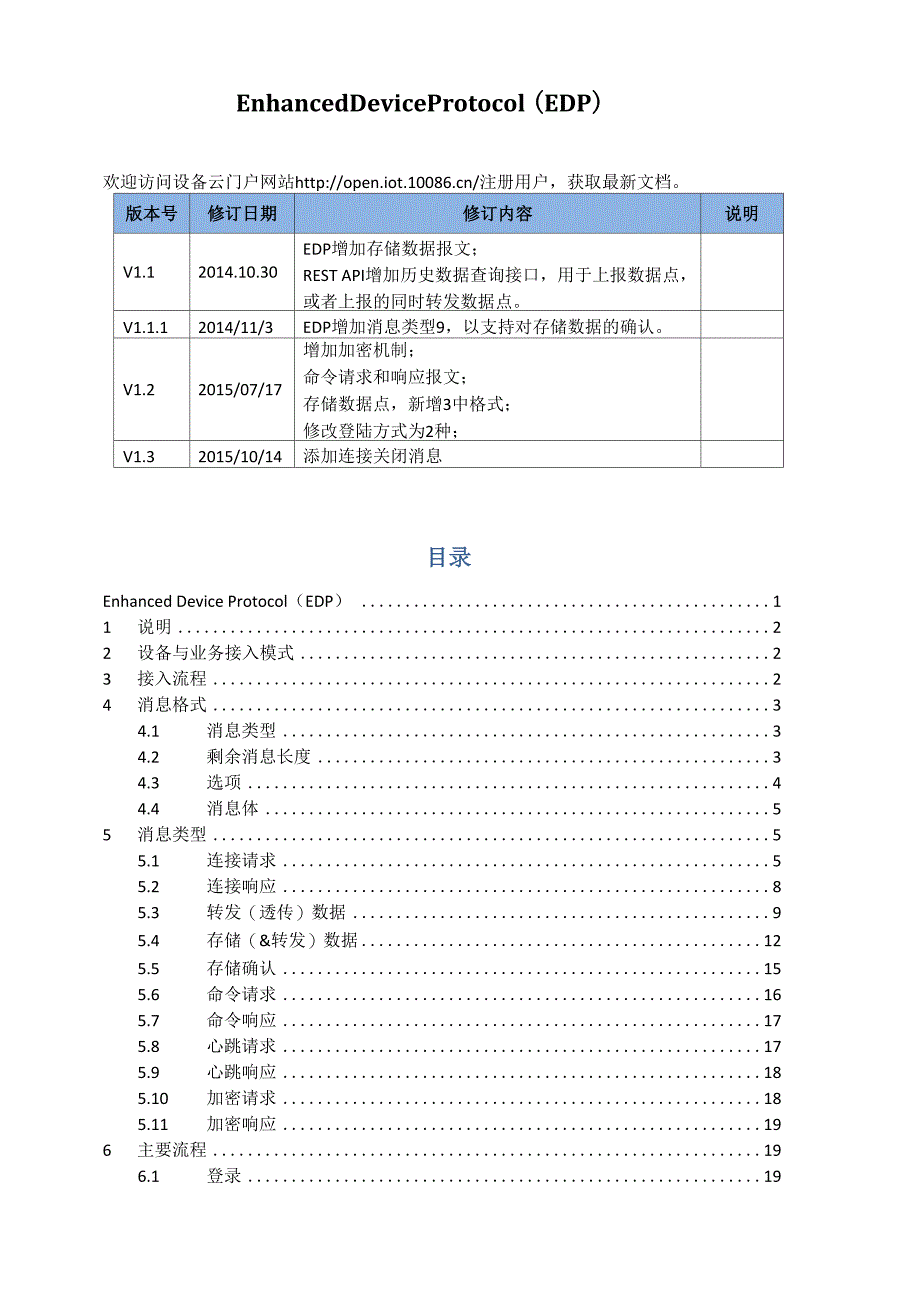

EnhancedDeviceProtocol (EDP)欢迎访问设备云门户网站 API增加历史数据查询接口，用于上报数据点， 或者上报的同时转发数据点V1.1.12014/11/3EDP增加消息类型9，以支持对存储数据的确认V1.22015/07/17增加加密机制；命令请求和响应报文；存储数据点，新增3中格式；修改登陆方式为2种；V1.32015/10/14添加连接关闭消息目录Enhanced Device Protocol（EDP） 11 说明 22 设备与业务接入模式 23 接入流程 24 消息格式 34.1 消息类型 34.2 剩余消息长度 34.3 选项 44.4 消息体 55 消息类型 55.1 连接请求 55.2 连接响应 85.3 转发（透传）数据 95.4 存储（&转发）数据 125.5 存储确认 155.6 命令请求 165.7 命令响应 175.8 心跳请求 175.9 心跳响应 185.10 加密请求 185.11 加密响应 196 主要流程 196.1 登录 196.2 数据收发（透传） 206.3 存储数据点(datapoint) 206.4 存储数据点并获得确认 216.5 存储数据点并转发 226.6 命令请求及响应 226.7 心跳保持 236.8 数据加密 231说明该接口上的协议基于TCP，但只传输数据包到目的地，不保证传输的顺序与到达的顺序 相同，事务机制需要在上层实现；若客户端同时发起两次请求，服务器返回时，不保障返回 报文的顺序。
2设备与业务接入模式设备层：利用平台提供的EDPSDK，实现EDP协议，用于上报业务数据点到OnetNet若需要实时接收业务层下发的控制命令，需要保持EDP长连接业务应用层：若要自定义实现业务平台，可通过HTTP协议的RESTful API操作OnetNet 提供的资源(设备、数据点、命令控制等资源的增删查改)业务应用HTTP clientZLOneNet平台Z '、' RestFUL接口4 ► EDP承载业务数据和控制命令+ V 1 EDP SDK 11 EDP SDK 1DeviceDevice适用场景：在充分分析业务数据模型的基础上，认为OneNet提供的设备-数据流-数据 点模型适合业务数据存储优先推荐新业务使用该模式3接入流程3.1 访问平台 以及api-key等信息；3.4 设备发送TCP连接请求到以下地址，发送封装的报文与平台交互平台服务器地址 ，TCP 端口 876,298764消息格式消息包括三个部分：必选的消息头（绿色），可选的多个选项（黄色）以及可选的消息 体（蓝色）字节\bit7 6 5 43 2 10Byte 1消息类型保留位（全零）Multi-bytes剩余消息长度（1-4字下，指示选项+消息体的长度）Multi-bytes选项（根据消息类型0个或多个）Multi-bytes消息体（根据消息类型0或多个字节）4.1消息类型占第一个字节的前4位，取值范围（0-15），定义如下:类型值含义方向1CONN_REQ：连接建立请求C(client)->S(server)2CONN_RESP:连接建立响应S->C3PUSH_DATA转发（透传）数据双向4CONN_CLOSE :连接关闭S->C8SAVE_DATA存储（&转发）数据双向9SAVE_ACK：存储确认S->C10CMD_REQS->C11CMD_RESPC->S12PING_REQ:心跳请求C->S13PING_RESP:心跳响应S->C14ENCRYPT_REQC->S15ENCRYPT_RESPS->C其他值保留4.2剩余消息长度用于指示选项和消息体的字节数。
目前平台限制EDP协议每条消息剩余长度不能超过4M该字段占用1-4个字节，长度值的低位部分放在传输的前面字节，高位放在后面每个 字节的最高位为延续指示位延续指示位为1时，标示后面字节也是长度值，最多可延续4 个字节可表示数据范围如下：字节数最小值最大值10(0x00)127(0x7F)2128(0x80, 0x01)16383 (0xFF, 0x7F)316 384 (0x80, 0x80, 0x01)2 097 151 (0xFF, 0xFF, 0x7F)42 097 152 (0x80, 0x80, 0x80, 0x01)268 435 455 (0xFF, 0xFF, 0xFF, 0x7F)注意：消息剩余长度=选项所占字节数+消息体所占字节数，根据该值的大小来确定 消息剩余长度字段在EDP数据包中占用多少个字节，比如从上表可以看出，当0<剩余长度 <=127的时候，消息剩余长度字段在EDP数据包中只占一个字节，而不是四个字节；当127< 剩余长度<=16383的时候，消息剩余长度字段在EDP数据包中占两个字节，而不是四个字节； 依此类推例如，若选项+消息体长度共321=65+2*128字节，则该域(剩余长度)需要两个字节 才能表示，第一个字节的延续位置1，按照传输顺序格式如下：字节\bit76543210Byte 111000001Byte 200000010解析该长度值的C语言算法可表示为：((Byte2 & 127 ) << 7 ) | ( Byte1& 127 ) 编码算法：dodigit - X MOD 128X = X DW 126// if thers are no re digits to encode, sei the top of rhis d_giif ( X > 0 ) ' 'dicit = d_cit CR 0x80Sfidif'output1 digitwhile ( X> 0 )解码算法:Il：U -tipi ier = 1_ valine = 0do digit = 1 next digit fror stream'AND 12=) * ir.ultipiisr *= 128while ( (digit AND 128) != 0)4.3选项根据消息类型，选项的格式不同；详见后面的命令类型说明。
某些选项为固定格式的几 个字节，另一些采用length+value的字符串格式，用两个字节指示后面值的长度，字符串最 长 0xFFFF字符串详细格式如下：字节\bit76543210Byte 1长度高位字节Byte 2长度低位字节0-mulit bytes0或多个字节的内容，最长0xFFFF字节4.4消息体根据消息类型，消息体可选，详见后面命令类型说明5消息类型5.1连接请求连接请求包含三部分：消息头，一些选项和消息体其中，选项包括协议名称、协议版 本、连接标志、保持连接时间消息体中可能包含设备ID、用户ID （可选）、鉴权信息三项内容都为长度+内容的字 符串格式设备ID必须传递，若认证方式中不使用设备ID，应将设备ID长度设置为0；用 户ID和鉴权信息，根据标志位若存在必须按顺序出现用户ID获取方式在OneNet添加项目时，平台生成项目ID设备ID获取方式在OneNet平台创建设备时平台生成的设备ID号api-key获取方式在OneNet注册的项目，管理整个项目的api-key或者用于自 己新增具有该设备操作权限的api-key可选的登录认证方式:登陆认 证方式携带信息说明消息示例1设备ID +鉴权 信息（api-key）设备心：申请设备时平台返回的ID；鉴权信息：在平台申请的可以操作该设备的api-key字符串；消息格式见示例12项目ID +鉴权信息（auth_info）项目ID：在平台添加项目时平台生成 的ID；鉴权信息：在平台申请设备时填写设 备的auth_info属性（json对象字符 串），该属性需要项目内具备唯一性；消息格式见示例2示例1：采用登陆方式1：设备ID “43101”和api-key “abcdefg”，登录平台的连接请求消息格式如下:字节说明\bit76543210消息头Byte 1第一字节：Bit（4-7）：消息类型，值为1；Bit（0-3）：保留位，值为0；00010000变长剩余消息长度（25编码后需要占用1个字节）Byte 2第二字节：消息剩余字节长度，值为2500011001选项1：协议描述（字符串格式）Byte 3长度高位字节，值为000000000Byte 4长度低位字节，值为300000011Byte 5字母’E’01000101Byte 6字母’D’01000100Byte 7字母’P’01010000选项2：协议版本Byte 8一个字节表示，值为100000001选项3：连接标志Byte 9Bit（7）：项目ID标志位，值0，Bit（6）：鉴权信息标志位，值1，表示后面消息体有该项Bit（0-5）：系统保留位，填001000000选项4：保持连接时间（256秒=0x0100）Byte 10第一字节，时间值的高位字节，值100000001Byte 11第二字节，时间值的低位字节，值000000000消息体-设备ID （字符串格式）Byte 12长度高位字节，值为000000000Byte 13长度低位字节，值为500000101Byte 14字符’4’00110100Byte 15字符’3’00110011Byte 16字符’1’00110001Byte 17字符’0’00110000Byte 18字符’1’00110001消息。
