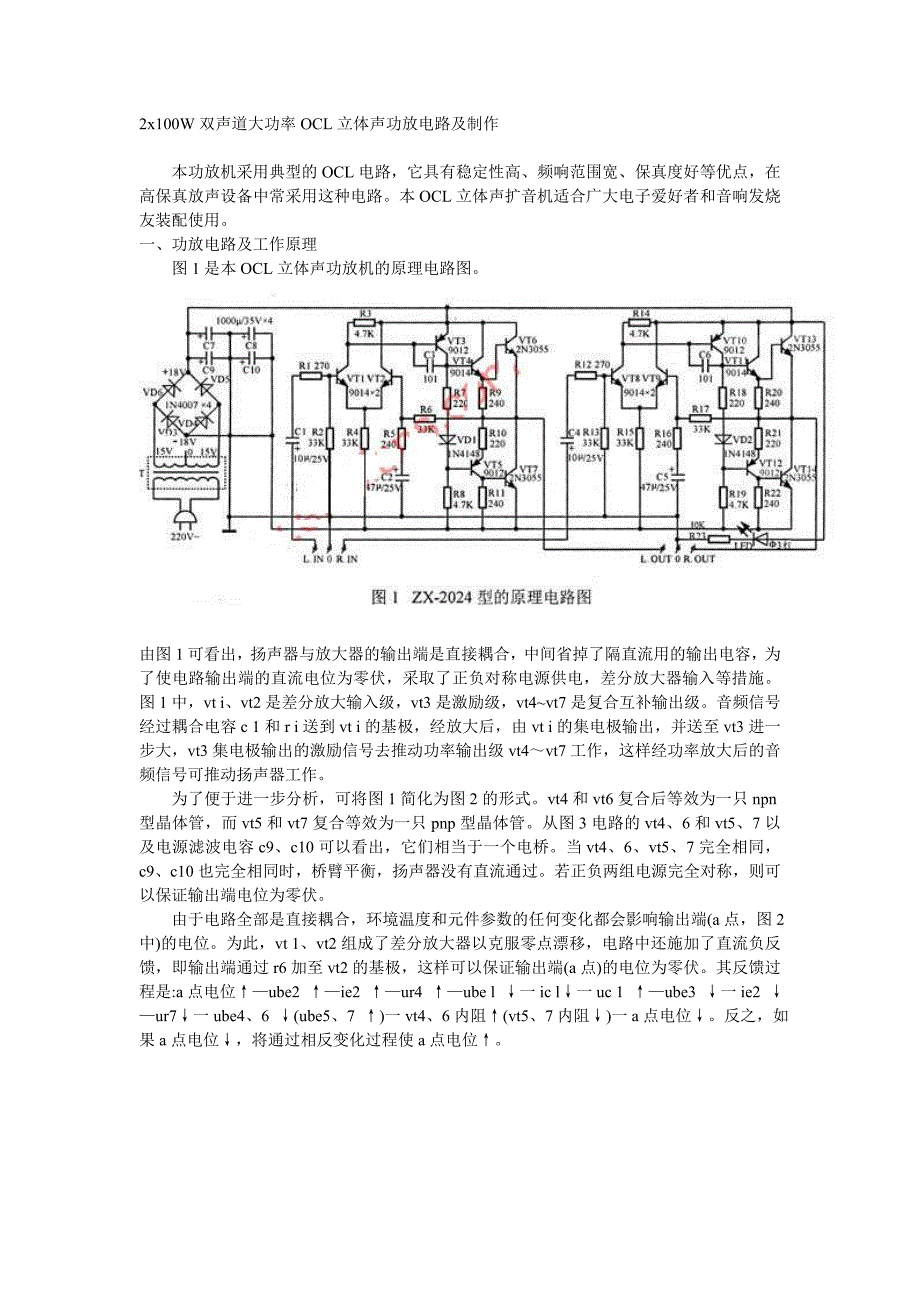

2x100W 双声道大功率 OCL 立体声功放电路及制作本功放机采用典型的 OCL 电路，它具有稳定性高、频响范围宽、保真度好等优点，在 高保真放声设备中常采用这种电路本 OCL 立体声扩音机适合广大电子爱好者和音响发烧 友装配使用 一、功放电路及工作原理 图 1 是本 OCL 立体声功放机的原理电路图由图 1 可看出，扬声器与放大器的输出端是直接耦合，中间省掉了隔直流用的输出电容， 为了使电路输出端的直流电位为零伏，采取了正负对称电源供电，差分放大器输入等措施 图 1 中，vt i、vt2 是差分放大输入级，vt3 是激励级，vt4~vt7 是复合互补输出级音频信 号经过耦合电容 c 1 和 r i 送到 vt i 的基极，经放大后，由 vt i 的集电极输出，并送至 vt3 进 一步大，vt3 集电极输出的激励信号去推动功率输出级 vt4～vt7 工作，这样经功率放大后 的音频信号可推动扬声器工作为了便于进一步分析，可将图 1 简化为图 2 的形式vt4 和 vt6 复合后等效为一只 npn 型晶体管，而 vt5 和 vt7 复合等效为一只 pnp 型晶体管从图 3 电路的 vt4、6 和 vt5、7 以 及电源滤波电容 c9、c10 可以看出，它们相当于一个电桥。
当 vt4、6、vt5、7 完全相同， c9、c10 也完全相同时，桥臂平衡，扬声器没有直流通过若正负两组电源完全对称，则 可以保证输出端电位为零伏由于电路全部是直接耦合，环境温度和元件参数的任何变化都会影响输出端(a 点，图 2 中)的电位为此，vt 1、vt2 组成了差分放大器以克服零点漂移，电路中还施加了直流负 反馈，即输出端通过 r6 加至 vt2 的基极，这样可以保证输出端(a 点)的电位为零伏其反馈 过程是:a 点电位↑—ube2 ↑—ie2 ↑—ur4 ↑—ube l ↓一 ic l↓一 uc 1 ↑—ube3 ↓一 ie2 ↓—ur7↓一 ube4、6 ↓(ube5、7 ↑)一 vt4、6 内阻↑(vt5、7 内阻↓)一 a 点电位↓反之， 如果 a 点电位↓，将通过相反变化过程使 a 点电位↑二、元器件选择 输出级选用进口的优质大功率三极管；2n3055，β 值尽可能高一些，其余晶体管选用南 韩进口的三极管 9014 和 9012，vd3～vd6 选用桥堆 1N4001，vd 1、vd2 选用 1N4148电源 滤波电容器 c7～c10 选用的电解电容器 1000μ／3 5v，其余元件见元件清单表。
三、制作与调试此电路的印刷电路图见图 3它包括二路 OCL 功放电路及直流供电电路，4 只大功率 管 2N3055 的管身与印刷电路板间需加装散热板，用螺丝固定电阻器一律卧式安装，电 容器及三极管采用立式安装，并紧贴电路板，焊接要求牢固可靠，电路板上有两根跳线， 用铁线焊接即可本电路所用的电源变压器需自行准备，采用中心抽头双输出变压器(AC：1 5 V×2)， 功率不低于 40 瓦，接在印刷电路板的 AC～和上处，通电后在 C9 和 C10 两端产生±1 8v 的直流电压，扬声器两端的电压为零伏 首先调整差分放大器 vt l、vt2 的电流，为了避免功率管有大电流流过，先用导线将 vt4、vt5 的基极短接，使 vt4～vt7 截止然后把电阻 r6 接输出的一端焊下来接地差分放 大级的射极总电流由 r4 决定，调节 R4 使 vt 1、vt2 的射极总电流为 1mA，把电阻 r6 复原 后，扬声器两端电压应为 o若有偏移，可调整 r3。
