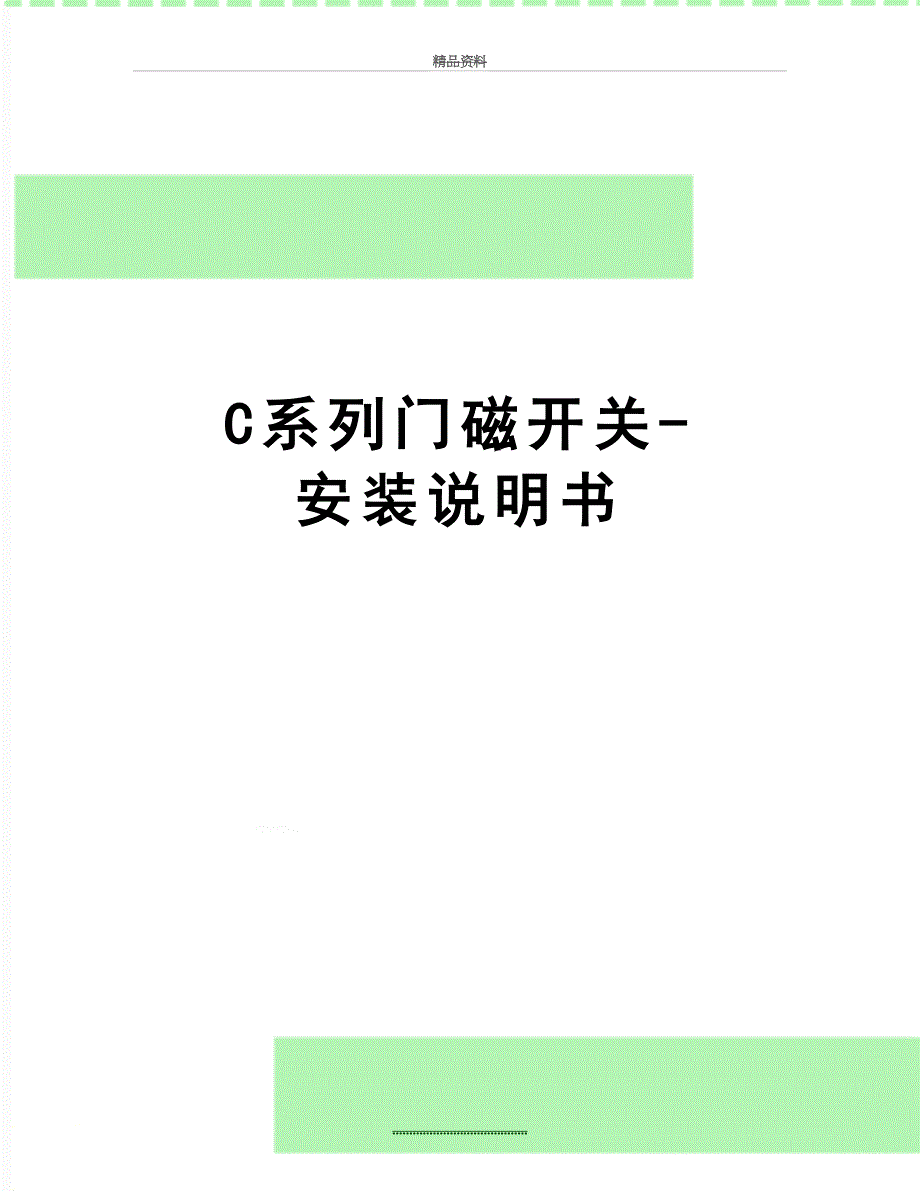

精品资料C系列门磁开关-安装说明书........................................防火门监控系统ZXC门磁开关安装说明书产品名称门磁开关环境温度-20℃～+70℃电气参数DC24V 、 1mA 环境湿度相对湿度≦95%通信方式消防二总线海拔高度4500m通信线NHRVS-2×1.5 mm2防护等级IP30地址编码每组门唯一地址码安装方式常闭门拉门面安装一、产品参数二、防火门门磁开关安装说明1、单开门安装开孔尺寸、实物图2、双开门门磁开关开孔、实物图防火门门磁磁铁安装时磁铁标记必须与门磁开关的标记对准；两者间距不大于15mm，且安装时在保证不摩擦的情况下两者间距越小越好3、门磁开关接线示意图防火门门磁开关的通信端子在门磁开关的两端，分别是（L1）和（L2）4、门磁开关设计布线图例l 防火门门磁开关必须安装在常闭防火门的拉门面l 在门框开孔处的正上方墙壁预埋接线盒l 门磁开关和磁铁分别用Φ4不锈钢自攻钉安装安装时用Φ3.2钻孔器预开安装孔l 在门磁开关正下方的门框开Φ10的圆孔并加护口或处理下圆孔的边缘以防止刮伤信号线 注：中消恒安（北京）科技有限公司对资料中所含文字，数据，图片保留更改权利，如有不一致，请以实物为准。
