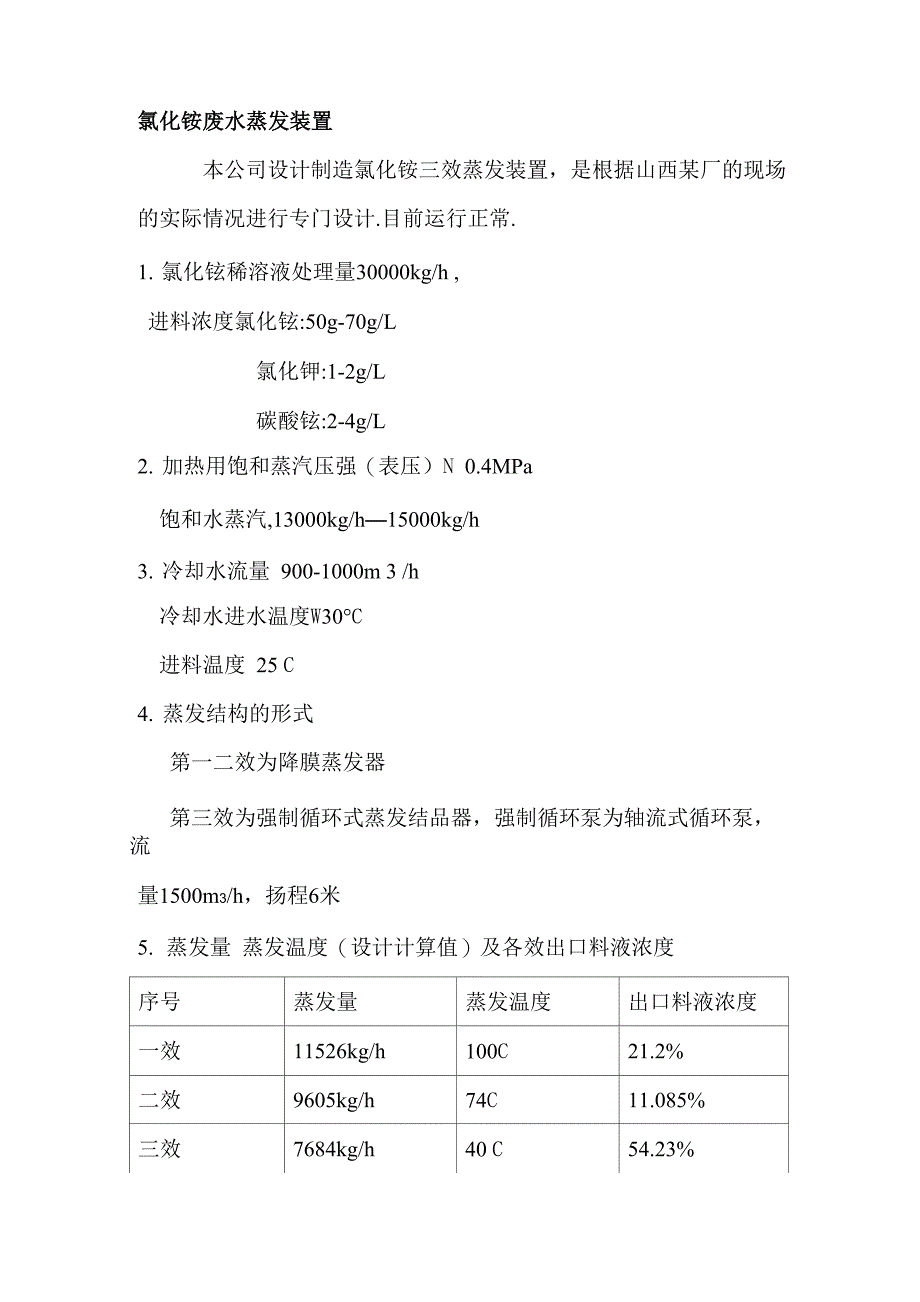

氯化铵废水蒸发装置本公司设计制造氯化铵三效蒸发装置，是根据山西某厂的现场 的实际情况进行专门设计.目前运行正常.1. 氯化铉稀溶液处理量30000kg/h ,进料浓度氯化铉:50g-70g/L氯化钾:1-2g/L碳酸铉:2-4g/L2. 加热用饱和蒸汽压强（表压）N 0.4MPa饱和水蒸汽,13000kg/h—15000kg/h3. 冷却水流量 900-1000m 3 /h冷却水进水温度W30°C进料温度 25 C4. 蒸发结构的形式第一二效为降膜蒸发器第三效为强制循环式蒸发结品器，强制循环泵为轴流式循环泵，流量1500m3/h，扬程6米5. 蒸发量 蒸发温度（设计计算值）及各效出口料液浓度序号蒸发量蒸发温度出口料液浓度一效11526kg/h100C21.2%二效9605kg/h74C11.085%三效7684kg/h40 C54.23%合计28815kg/h第三效以结品出现的有大于1500kg/h，随母液排至冷却结晶槽继续冷 却结品，冷却结晶槽，离心机等设备由甲方自备6. 第三效二次蒸汽冷却方式，为了僻免污染循环水本设计采用表面冷 凝器.真空泵选用罗茨泵+水环真空机组.7公司承揽系统流程的设计，现场指导开车总体关键设备投资约计450万元（不含泵阀.仪表管道）厂房占地面积150平方左右.控制方式采用手动人工控制主要设备一览表序号设备名称数量1预热器12一效降膜加热器13一效分离器14二效降膜加热器15二效分离器16三效强制循环加热器17三效分离结品器18冷凝器39凝结水罐310第一效循环泵111第二效循环泵112第三效循环泵113凝结水泵314冷却水泵115晶浆泵116管道117总计22宝冶钛镍技术部提供 2014.1.16。
