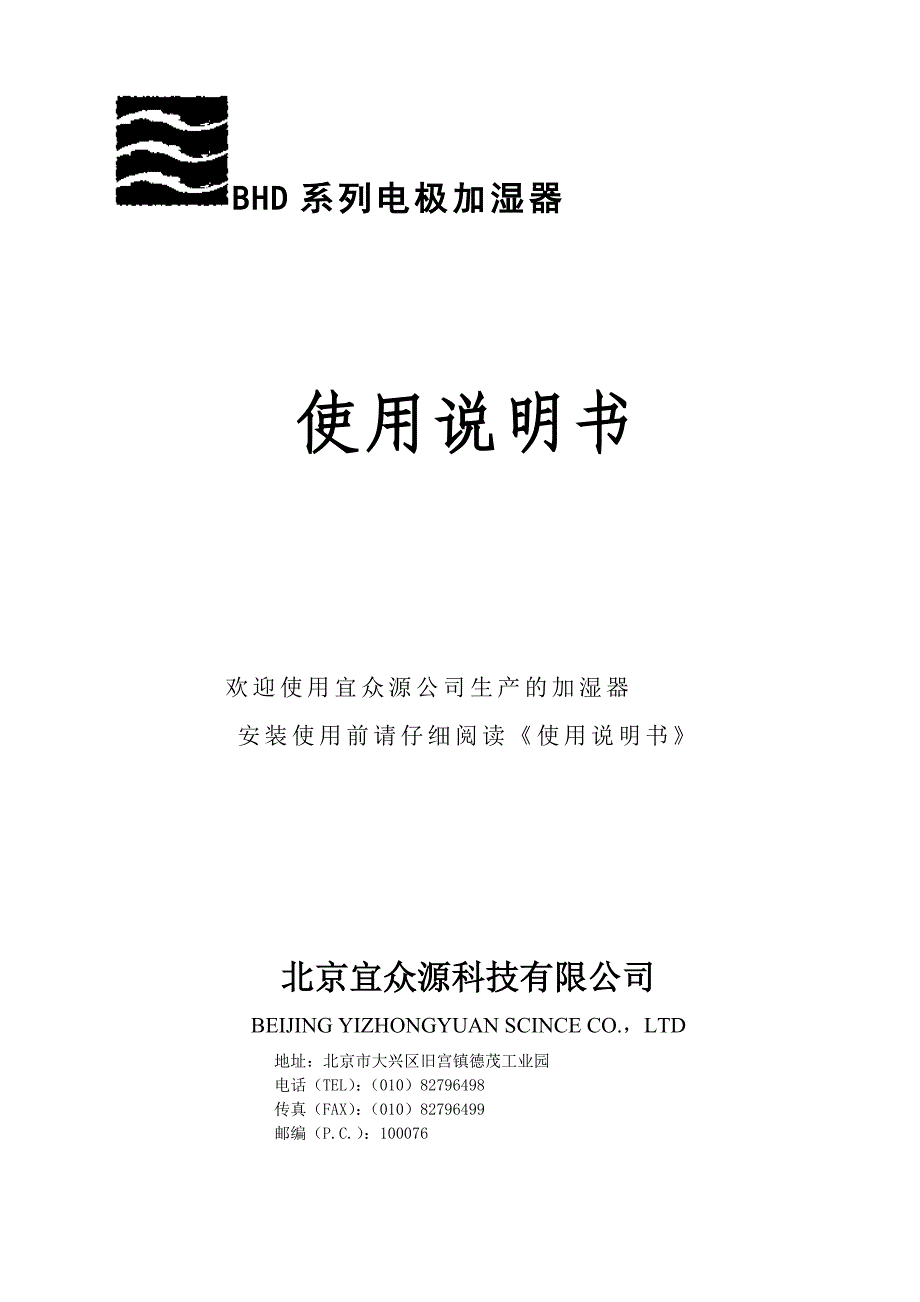

B BH HD D 系系列列电电极极加加湿湿器器使使用用说说明明书书欢迎使用宜众源公司生产的加湿器安装使用前请仔细阅读《使用说明书 》北京宜众源科技有限公司北京宜众源科技有限公司BEIJING YIZHONGYUAN SCINCE CO.,LTD地址:北京市大兴区旧宫镇德茂工业园(TEL):(010)82796498 (FAX):(010)82796499 邮编(P.C.):100076 - 1 -目 录一、简介二、工作原理三、使用条件四、电极加湿器技术参数1、型号编制 2、电极加湿器使用规格 3、外接电源线标准(铜芯线)五、安装示意图六、电极加湿器电气原理图1、02 型开关量输入原理图 2、02 型模拟量输入原理图 3、02 型外接湿度传感器信号接线图 4、03 型开关量输入原理图 5、03 型模拟量输入原理图七、控制板的设置1、02 型控制板的设置 2、03 型控制板的设置八、加湿器操作步骤九、显示操作面板的操作面板的调试十、维护及保养十一、故障及排除北京宜众源客户服务卡- 2 -一、简介电极加湿器是宜众源公司在消化吸收国外先进技术的基础上,根据我国不同地区水质开发生产的一种洁净度与精密标准高的蒸汽加湿器。
广泛应用于医疗卫生、电子、电信、电力、实验室、博物馆等行业对空气品质要求高的场所我公司的产品分三种型号:BHD-01 型是室内直接加湿型,BHD-02 型是安装在空调箱或送风管道内集中加湿型,BHD-03 型是恒温恒湿配套型,每种型号都有各种规格供您选择BHD系列电极加湿器控制板采用单片机微处理器,其具有A/D、Watch Dog 等,有极强的抗干扰能力我公司电极加湿器整机通过了国家空调设备质量监督检验中心和北京质量监督管理局的检测,检测内容包括加湿量、静电放电、电磁干扰(EMC) 、浪涌电压等二、 工作原理电极加湿器开机后,电脑控制器先打开进水电磁阀和出水电磁阀,使水通过进水总成进入加湿罐的底部,冲洗加湿罐,稍后关闭出水电磁阀,同时加湿灯和进水电磁阀打开,水位逐渐上升并接触到电极,电流通过水中的微量盐份构成回路,加热水并使之沸腾,水位越往上升,电极所流过的电流就越大,当达到额定电流值时,电脑控制器就会检测出此信号,并关闭进水阀,随着蒸汽的不断输出,加湿罐中水位也就会不断降低,电脑控制器将会再次打开进水阀,补充新水,满足所需要的加湿量要求当加湿罐中的矿物质不断增多时,电脑控制器将会及时打开排污阀,排掉污水,从而达到延长加湿罐寿命的目的。
三、加湿器使用条件1、环境温湿度:主机周围温度 1~40℃,日平均值不超过+35℃.2、安装地点海拔高度不超过 2000m.3、大气条件:大气相对湿度在最高温度+40℃时空气相对湿度不超过 50%,在较低温度下可以有较高的相对湿度,最湿月的月平均最低温度不超过+25℃,该月的月平均最大相对湿度不超过 90%.4、安装面与垂直面倾斜度不大于±5°.5、冲击震动:控制箱应安装和使用在无显著摇动、冲击和震动的地方6、进水水质:洁净的自来水和软化水水电导率:125-900μs/平方厘米7、水质硬度:水质硬度不应大于 30 德国度,否则必须加装净水器8、进水温度 1~45℃ 3 -9、进水压力:0.1~0.5Mpa.10、电源:AC380V,50HZ四、电极加湿器技术参数1、型号编制BHD – 0X – XX加湿量(kg/h)01 型-室内单元机02A 型-组合空调用整体机02B 型-组合空调用分体机03 型-恒温恒湿机配套加湿类别:电极加湿器 2 2、、电极加湿器使用规格 BHD-01 型使用规格:用于室内直接加湿BHD-03 型使用规格用于恒温恒湿机型号BHD-01-04BHD-01-09BHD-01-15BHD-01-30BHD-01-45额定加湿量(kg/h)4.09.015.030.045.0最大加湿量(kg/h)4.810.81834.549.5加湿量调节范围(kg/h)1.0-4.82.3-10.83.75-18.07.5-34.511.5-49.5额定电源额定功率(kw)3.26.7511.2523.434.2蒸汽罐数11111控制方法主回路:三相AC380V,50HZ;控制回路:单相AC220V,50HZA端口:ON-OFF开关量控制;B端口:比例式调节控制,控制信号DC0-10V或4-20mA型号BHD-03-04BHD-03-09BHD-03-15BHD-03-22BHD-03-30BHD-03-45额定加湿量 (kg/h)4915223045最大加湿量 (kg/h)4.810.81826.434.549.5加湿量调节范 围(kg/h)1.0-4.82.3-10.83.8-18.05.5-26.47.5-34.511.5-49.5额定电压额定功率(kw)3.26.7511.2516.7223.434.2蒸汽罐数111111控制方法主回路:三相 AC380V, 50HZ; 控制回路:单相 AC220V, 50HZA 端口:ON/OFF 开关量控制;B 端口:比例调节控制,控制信号 0-10VDC 或 4-20mA- 4 -BHD-02 型使用规格用于组合式空调机3、外接电源线标准(铜芯线) 型 号外配线截面积 (mm2)三相五线制型 号外配线截面积 (mm2)三相五线制 BHD-**-042.5BHD-**-7525 BHD-**-094BHD-**-9025 BHD-**-156BHD-**-13540 BHD-**-3010BHD-**-18050 BHD-**-4516BHD-**-24080 BHD-**-6020BHD-**-30080型号BHD-02A-09 BHD-02B-09BHD-02A-15 BHD-02B-15BHD-02A-30 BHD-02B-30BHD-02A-45 BHD-02B-45BHD-02A-60 BHD-02B-60额定加湿量 (kg/h)9.015.0304560最加加湿量 (kg/h)10.818.034.55072加湿量调节 范围(kg/h)2.3-10.83.75-187.5-34.511.3-5015-72额定电源额定功率 (kw)6.7511.2523.434.245蒸汽罐数11112控制方法型号BHD-02A-90 BHD-02B-90BHD-02A-120 BHD-02B-120BHD-02A-180 BHD-02B-180BHD-02A-240 BHD-02B-240BHD-02A-300 BHD-02B-300额定加湿量 (kg/h)90120180240300最大加湿量 (kg/h)108144216288360加湿量调节 范围(kg/h)22.5-10830-14445-21660-28875-360额定电源额定功率 (kw)67.590135180225蒸汽罐数23467控制方法A端口:ON-OFF开关量控制;B端口:比例式调节控制,控制信号DC0-10V或4-20mA主回路:三相AC380V,50HZ;控制回路:单相AC220V,50HZ主回路:三相AC380V,50HZ;控制回路:单相AC220V,50HZA端口:ON-OFF开关量控制;B端口:比例式调节控制,控制信号DC0-10V或4-20mA- 5 -五、安装示意图图一:BHD-01 型图二:BHD-02A 型 图三:BHD-02B 型- 6 -图四:蒸汽输送管的安装要求 错误 正确正确正确重要提示· 污水排放电极加湿器排放的污水温度很高,接近 100℃,故不能采用普通 PVC 或塑料管做下水管,如下水管道必须采用普通 PVC 或塑料管,则必须通过一个降温水箱先进行降温,然后再接到 PVC 或塑料管中。
若排到金属管道,必须用我们提供的高温蒸汽软管过渡,排水管径不得小于 DN32六、电气原理图02 型原理图 - 7 -自动空气开关出 水 阀进 水 阀高 水 位 电 极电极蒸汽罐接 触 器湿度 控制信号风机 启动信号风压 正常信号微电脑控制器(开关)控制板 电源开关手动/自动 转换开关外接控制信号(模拟) 0-10V/4-20mA/0-5电流互感器手动 放水开关03 型(OEM)电气原理图 七、控制板的设置1、02 型控制板的设置及外观图1. 根据比例控制信号设置控制板(相关位 JP1—1、2、3、4、5)系统加湿量的比例调节采用外接电位器时,首先把控制板上电位器 VR3 顺时针调节到最大,再 把外接电位器的三个接线端分别接在控制板的 VP+、PAD+、PAD- 三个端子上,注意调节端接在 PAD+端外接电位器阻值应在 50KΩ 以上系统加湿量的调节采用控制板上电位器 VR3(见图 1)调节时,把控制板的 VP+、PAD+两个端 子短接即可,这样调节控制板上电位器 VR3 从 0 — 100% ,即可控制系统的加湿量外部比例调节模拟量输入为:0—10V;比例调节模拟量输入为:0—5V;把拨码开关 JP1ܱ ܱ ܱ Lܱ ܱ+ ܱ ܱ ܱ+ ܱ D ܱ ܱ ܱ Lܱ ܱ ܱܱܱ ܱ ܱ P ܱ ܱ ܱܱ ܱ ܱܱ ܱ ܱ ܱ ܱ ܱ ܱܱܱ ܱ ܱ ܱ ܱ ܱ ܱ ܱ ܱܱܱܱܱܱ ܱܱ ܱ ܱܱ ܱ ܱܱ ܱܱ ܱ ܱ ܱ ܱ V NNܱ 1 12ܱ ܱ ܱ 1 ܱD ܱ ܱ ܱ ܱܱ ܱ 2 ܱ 3 ܱ 4 1 2 3 4 5 ܱ 2 ܱ ܱܱܱ ܱܱ ܱܱ ܱ ܱ 1 2 3 4 5ܱ ܱ 1 ܱ3 ܱ ܱ ܱ ܱ ܱ ܱ ܱ ܱ ܱܱ ܱܱ ܱܱܱ ܱ ܱܱ ܱ1 Lܱ ܱ ܱ ܱ ܱ © ܱ 1 ܱ 2 ܱ1 ܱ2 6 7 8 ܱܱ ܱܱN ܱI +-+-ܱ ܱ ܱܱ ܱ ܱ ܱ ܱ ܱܱ ܱ ܱ ܱ ͖ ܱ ܱ ܱ A ܱ ܱ 142 3ܱܱܱܱ ı 142 3ܱ 5- 8 -的 1、2、拨到“ON”的位置,其余在“OFF” 位置。
比例调节模拟量输入为:4—20mA;把拨码开关 JP1的 3、4 拨到“ON”的位置,其余在“OFF” 位置2. 根据湿度反馈信号设置控制板(相关位 JP2—6、7)湿度反馈模拟量输入为:0—10V;湿度反馈模拟量输入为:0—5V;湿度反馈模拟量输入为:4—20MA;3. JP2 其余位的功能(相关位 JP2—8)调试时,将 JP2-8 拨到“ON”位置,控制板工作指示灯“RUN”闪动,表示工作正常4. 系统定时排污的时间的设定(相关位 JP2—9、10)系统定时排污时间为 0.5 小时,即系统运行 0.5小时后,放水 8 秒钟,120 小时清洗一次加湿罐 系统定时排污时间为 1 小时,即系统运行 1小时后,放水 16 秒钟,240 小时清洗一次加湿罐 系统定时排污时间为 2 小时,即系统运行 2小时后,放水 24 秒钟,480 小时清洗一次加湿罐 系统定时排污时间为 4 小时,即系统运行 4小时后,放水 32 秒钟,960 小时清洗一次加湿罐 1、03 型控制板的设置及外观图ܱ ı ܱ42 3ܱ 51 2 3 4 5 6 7 8 9ܱ ܱ 2 ܱ 1 2 3 4 5 6 7 8 9ܱ ܱ 2 ܱ ܱȲȳ ȴ ̵̶̷̸̹ܱ ĭ ܱ 2 ܱ ܱIJܱܱܱܱܱܱܱܱ ܱ ܱ ܱ ܱܱ1 2 3 4 5 6 7 8 9ܱ ܱ 2 ܱ ȱ 2 3 4 ܱܱܱܱܱܱ ܱ ܱ ܱ ܱܱ1 2 ܱܱܱܱ7 8 ܱܱ ܱ ܱ 2 ܱ ܱ2 3 4 5 6 7 8 9ܱ ܱ 2 ܱ - 9 -1、工作指示灯及高水位灯。
系统正常工作时工作指示灯闪烁;高水位灯亮时表示加湿罐内水已满, 说明当地水的电导率比较低2 :外部模拟量输入控制的设置选择外接输入。
