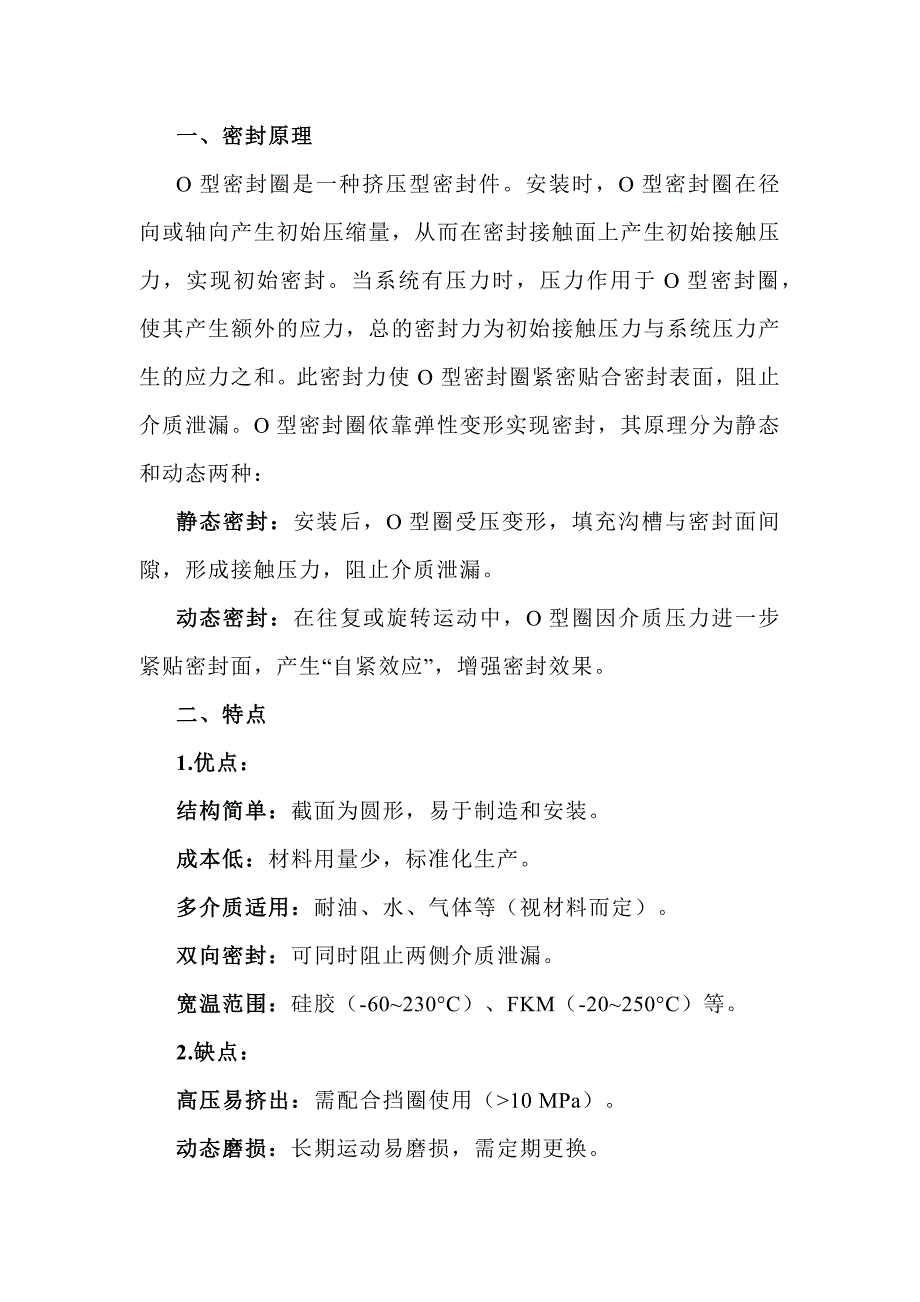

一、密封原理O 型密封圈是一种挤压型密封件安装时，O 型密封圈在径向或轴向产生初始压缩量，从而在密封接触面上产生初始接触压力，实现初始密封当系统有压力时，压力作用于 O 型密封圈，使其产生额外的应力，总的密封力为初始接触压力与系统压力产生的应力之和此密封力使 O 型密封圈紧密贴合密封表面，阻止介质泄漏O型密封圈依靠弹性变形实现密封，其原理分为静态和动态两种：静态密封：安装后，O型圈受压变形，填充沟槽与密封面间隙，形成接触压力，阻止介质泄漏动态密封：在往复或旋转运动中，O型圈因介质压力进一步紧贴密封面，产生“自紧效应”，增强密封效果二、特点1.优点：结构简单：截面为圆形，易于制造和安装成本低：材料用量少，标准化生产多介质适用：耐油、水、气体等（视材料而定）双向密封：可同时阻止两侧介质泄漏宽温范围：硅胶（-60~230°C）、FKM（-20~250°C）等2.缺点：高压易挤出：需配合挡圈使用（>10 MPa）动态磨损：长期运动易磨损，需定期更换永久变形：高温或过度压缩后可能失效三、应用领域静态密封：法兰、端盖、管道接头（如液压油箱盖）动态密封：液压缸活塞杆、气动阀芯、汽车减震器行业案例：航空航天：燃料系统密封（FKM材料耐高温燃油）。
医疗设备：消毒器械（硅胶耐高温高压灭菌）家电：咖啡机水泵（NBR耐热水）四、设计计算沟槽设计（以GB/T 3452.3为例）：宽度：W=1.3×d₀（d₀为线径）深度：H=d₀×(1−压缩率)，压缩率通常取15%-25%圆角半径：0.1-0.2 mm防止安装损伤压缩率计算：压缩率=（d₀−h）/d₀×100%（h为沟槽深度，静态密封推荐15%-30%，动态密封10%-20%）拉伸量控制：内径拉伸：拉伸率=(Dg-Di)/Di×100%（Dg为沟槽内径，Di为O圈内径），建议<5%以防截面减小场景压缩率范围备注静密封18%~22%高可靠性（如核电站）往复密封8%~12%配合润滑剂降低摩擦旋转密封5%~8%需热膨胀补偿设计防挤出分析：挡圈选型公式：间隙≤P×d0/2×材料硬度（Shore A）挤出间隙校核：根据压力和材料硬度选择最大允许间隙（例：70 Shore A的NBR在10 MPa下，间隙≤0.15 mm）五、选型要点1.工况参数：压力：低压（<5 MPa）直接使用，高压需加挡圈（如聚四氟乙烯挡圈）温度：EPDM耐120°C蒸汽，FKM耐250°C机油介质：NBR耐矿物油，FFKM耐强酸（如氢氟酸）。
2.材料选择：NBR（丁腈橡胶）：成本低，耐油，适用-40~120°CFKM（氟橡胶）：耐高温/腐蚀，用于汽车燃油系统Silicone（硅胶）：食品级，耐高温但耐磨性差3.尺寸标准：美标AS568：常用系列如-001（1.78mm线径）至-425选型工具：依据轴径/孔径查手册，例如内径25mm、线径2.65mm对应AS568-010六、失效预防安装损伤：使用专用工具（如锥形导向套）避免划伤老化更换：定期检查硬度变化（邵氏硬度增加15°以上需更换）润滑优化：动态密封涂抹硅脂，减少摩擦热七、示例计算场景：设计液压缸活塞密封（压力20 MPa，轴径50mm，行程速度0.5m/s）选材：FKM（耐高压油，耐温150°C）尺寸：按AS568选内径44.5mm（-214），线径3.53mm沟槽：宽4.6mm（1.3×3.53），深2.8mm（压缩率20%）挡圈：添加两道0.5mm厚聚酰亚胺挡圈验证挤出间隙：查表得允许间隙0.08mm，实际加工公差控制±0.02mm通过系统化设计，可确保O型圈在复杂工况下的可靠密封，同时平衡寿命与成本。
