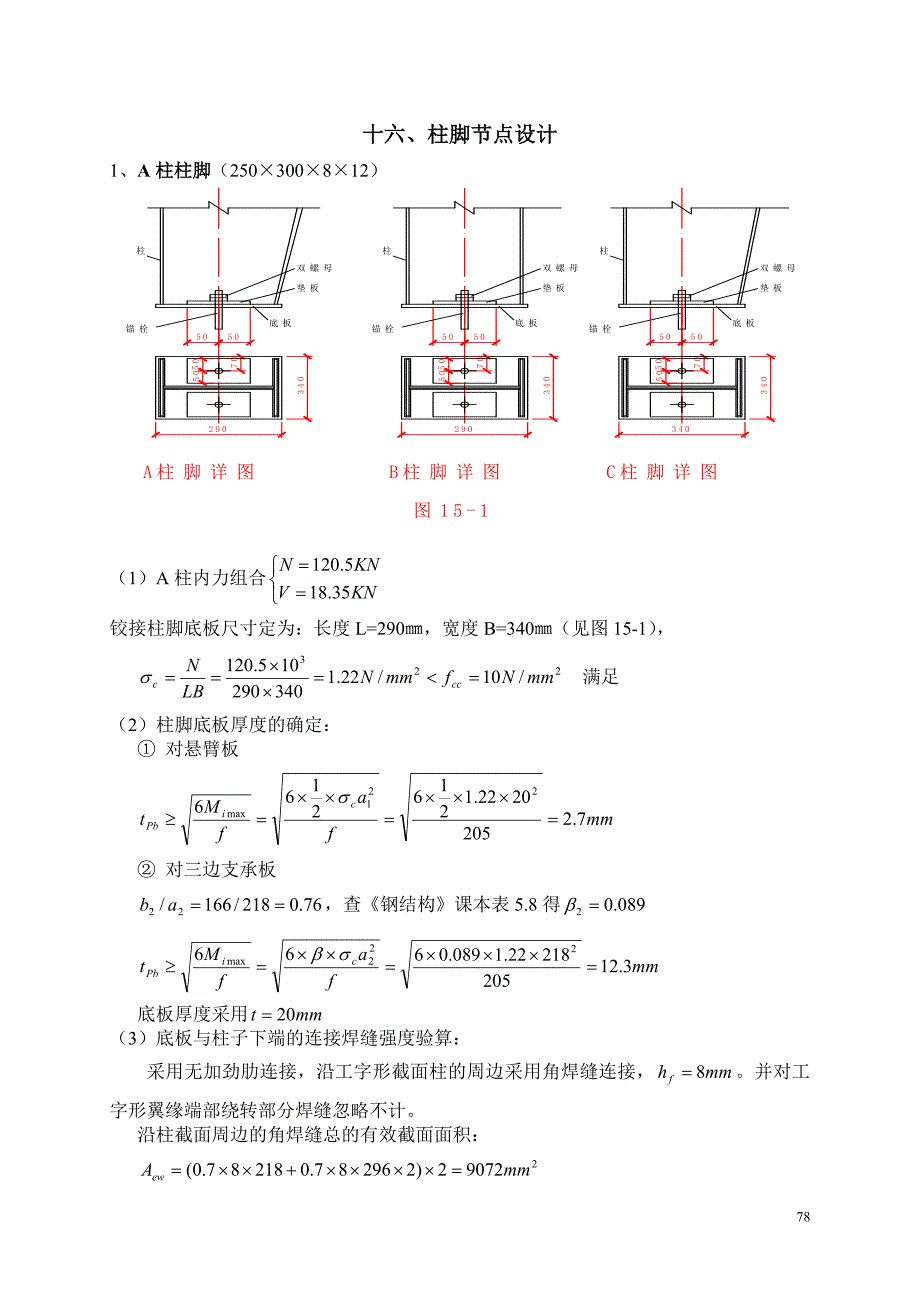

十六、柱脚节点设计1、 A柱柱脚（250×300×8×12）（1）A柱内力组合铰接柱脚底板尺寸定为：长度L=290㎜，宽度B=340㎜（见图15-1）， 满足（2）柱脚底板厚度的确定：① 对悬臂板② 对三边支承板，查《钢结构》课本表5.8得 底板厚度采用（3）底板与柱子下端的连接焊缝强度验算：采用无加劲肋连接，沿工字形截面柱的周边采用角焊缝连接，并对工字形翼缘端部绕转部分焊缝忽略不计沿柱截面周边的角焊缝总的有效截面面积：满足焊缝强度要求4）在铰接柱脚中，锚栓不用以承受柱脚底部的水平剪力柱脚底部的水平剪力应由柱脚底板与其下部的混凝土或水泥砂浆之间的摩擦力来抵抗 满足2、 B柱柱脚（250×300×8×12）（1） B柱内力组合铰接柱脚底板尺寸定为：长度L=250㎜，宽度B=340㎜（见图15-1） 满足（2）柱脚底板厚度的确定：①对悬臂板②对三边支承板，查《钢结构》课本表5.8得底板厚度采用（3）底板与柱子下端的连接焊缝强度验算：采用无加劲肋连接，沿工字形截面柱的周边采用角焊缝连接，并对工字形翼缘端部绕转部分焊缝忽略不计沿柱截面周边的角焊缝总的有效截面面积：满足焊缝强度要求4）在铰接柱脚中，锚栓不用以承受柱脚底部的水平剪力。
该柱为摇摆柱，脚底部的无水平剪力，若存在剪力，由柱脚底板与其下部的混凝土或水泥砂浆之间的摩擦力来抵抗3、C柱柱脚（300×300×8×12）（1） A柱内力组合铰接柱脚底板尺寸定为：长度L=340㎜，宽度B=340㎜（见图15-1） 满足（2）柱脚底板厚度的确定：①对悬臂板②对三边支承板，查《钢结构》课本表5.8得底板厚度采用（3）底板与柱子下端的连接焊缝强度验算：采用无加劲肋连接，沿工字形截面柱的周边采用角焊缝连接并对工字形翼缘端部绕转部分焊缝忽略不计沿柱截面周边的角焊缝总的有效截面面积：满足焊缝强度要求4）在铰接柱脚中，锚栓不用以承受柱脚底部的水平剪力柱脚底部的水平剪力应由柱脚底板与其下部的混凝土或水泥砂浆之间的摩擦力来抵抗 满足注：A、B、C柱铰接柱脚的锚栓仅作安装过程的固定之用，锚栓直径定为20㎜柱底板锚栓孔径为24㎜；锚栓垫板的锚栓孔径为24㎜，其厚度取与底板厚度相同4、 D柱柱脚（600×300×8×12）D柱设为整体式柱脚，计算如下：（1） 柱脚底板计算（见图15-2）两组内力： 按照规范取内力组合中轴力N最大的一组来验算底面截面特征：A=45×126=5670cm2 W=钢筋混凝土基础为C20，查规范得混凝土抗压强度。
底板对基础顶面的压应力底板计算弯距按不同区格中的最大者采用：①对悬臂板②对四边支承板，查《钢结构》课本表5.7得，③对三边支承板，查《钢结构》课本表5.8得底板厚度采用（2） 靴梁计算① 靴梁截面：靴梁承受底板区域内的基础反力剪力 弯矩 靴梁采用-250×12②底板与靴梁的连接焊缝强度验算：采用 (共有两条焊缝)③柱肢与悬挑靴梁的连接焊缝强度验算：采用 (共有两条焊缝)满足要求（3）底板加劲肋的计算（见图15-3）① 加劲1采用-250×12，加劲肋与靴梁的连接焊缝强度验算：加劲1与靴梁连接的内侧焊缝不易施焊，故在计算仅考虑一条焊缝采用 ②底板加劲肋2的计算：加劲肋采用-250×225×12加劲肋与靴梁的连接焊缝强度验算： 采用 (共有两条焊缝)（4）锚栓的计算计算锚栓的内力：底板对基础顶面的压应力（见图15-4）受压区长度：y=1260-80-263=917mm由得锚栓拉力为：每边设两个锚栓，所需每个锚栓面积查《钢结构设计与计算》表7-5选择5、 E柱柱脚（600×300×8×12）E柱设为整体式柱脚，计算如下：（1） 柱脚底板计算（见图15-2）两组内力： 按照规范取内力组合中轴力N最大的一组来验算。
底面截面特征：A=45×126=5670cm2 W=钢筋混凝土基础为C20，查规范得混凝土抗压强度底板对基础顶面的压应力底板计算弯距按不同区格中的最大者采用：①对悬臂板②对四边支承板，查《钢结构》课本表5.7得，③对三边支承板，查《钢结构》课本表5.8得底板厚度采用（2） 靴梁计算① 靴梁截面：靴梁承受底板区域内的基础反力剪力 弯矩 靴梁采用-300×12②底板与靴梁的连接焊缝强度验算：采用 (共有两条焊缝)③柱肢与悬挑靴梁的连接焊缝强度验算：采用 (共有两条焊缝)满足要求(3) 底板加劲肋的计算（见图15-5）① 加劲1采用-300×12，加劲肋与靴梁的连接焊缝强度验算：加劲1与靴梁连接的内侧焊缝不易施焊，故在计算仅考虑一条焊缝采用 ②底板加劲肋2的计算：加劲肋采用-300×225×12加劲肋与靴梁的连接焊缝强度验算： 采用 (共有两条焊缝)（4）锚栓的计算计算锚栓的内力：底板对基础顶面的压应力（见图15-6）受压区长度： y=1260-80-231=949mm由得锚栓拉力为： 每边设两个锚栓，所需每个锚栓面积查《钢结构设计与计算》表7-5选择78。
