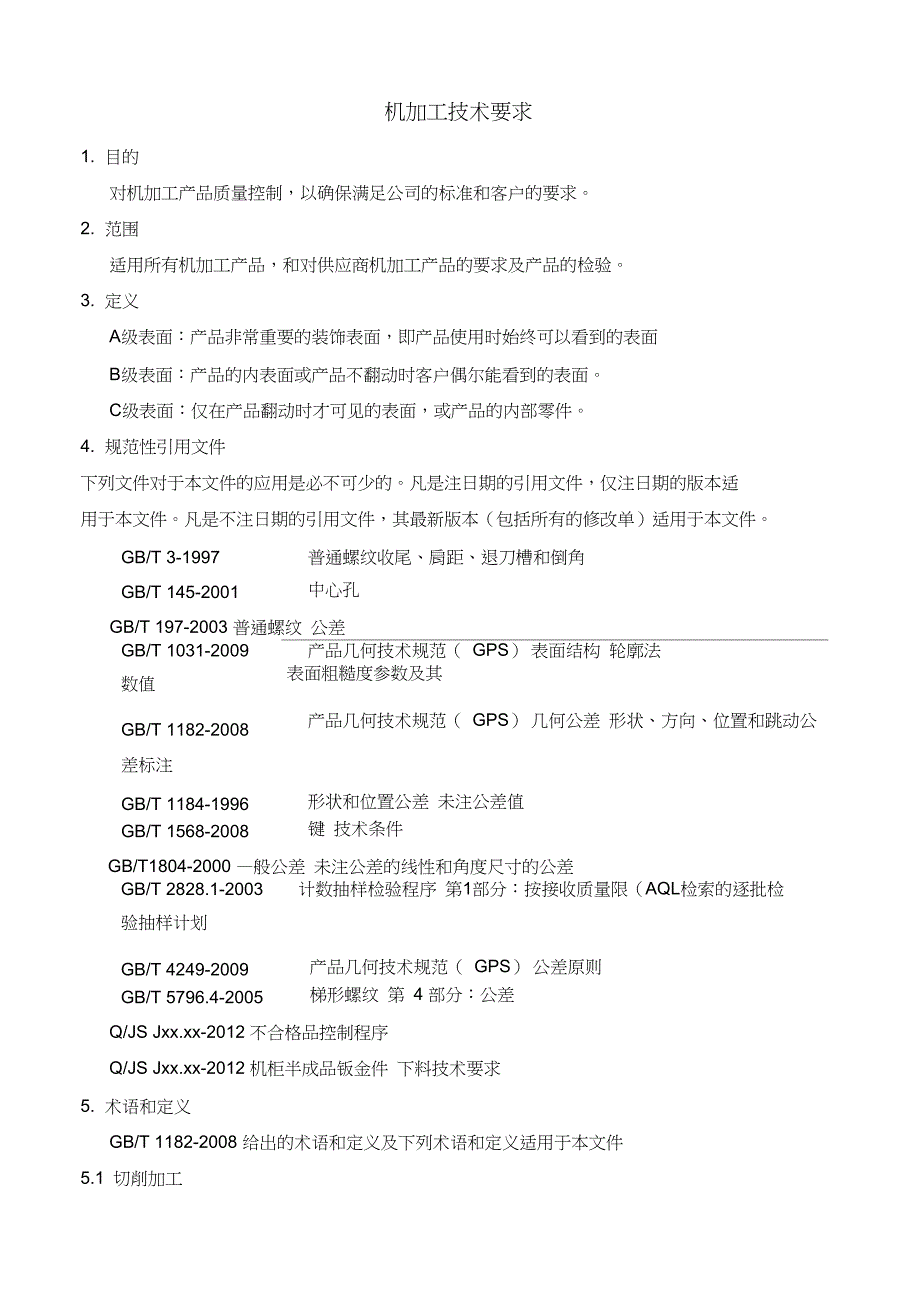

机加工技术要求1. 目的对机加工产品质量控制，以确保满足公司的标准和客户的要求2. 范围适用所有机加工产品，和对供应商机加工产品的要求及产品的检验3. 定义A级表面：产品非常重要的装饰表面，即产品使用时始终可以看到的表面B级表面：产品的内表面或产品不翻动时客户偶尔能看到的表面C级表面：仅在产品翻动时才可见的表面，或产品的内部零件4. 规范性引用文件 下列文件对于本文件的应用是必不可少的凡是注日期的引用文件，仅注日期的版本适 用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T 3-1997普通螺纹收尾、肩距、退刀槽和倒角GB/T 145-2001中心孔GB/T 197-2003 普通螺纹 公差GB/T 1031-2009数值产品几何技术规范（ GPS） 表面结构 轮廓法 表面粗糙度参数及其GB/T 1182-2008差标注产品几何技术规范（ GPS） 几何公差 形状、方向、位置和跳动公GB/T 1184-1996形状和位置公差 未注公差值GB/T 1568-2008键 技术条件GB/T1804-2000 —般公差 未注公差的线性和角度尺寸的公差GB/T 2828.1-2003验抽样计划计数抽样检验程序 第1部分：按接收质量限（AQL检索的逐批检GB/T 4249-2009产品几何技术规范（ GPS） 公差原则GB/T 5796.4-2005梯形螺纹 第 4 部分：公差Q/JS Jxx.xx-2012 不合格品控制程序Q/JS Jxx.xx-2012 机柜半成品钣金件 下料技术要求5. 术语和定义GB/T 1182-2008 给出的术语和定义及下列术语和定义适用于本文件5.1 切削加工用切削工具（包括刀具、磨具和磨料）把坯料或工件上多余的材料层切去成为切屑，使 工件获得规定的几何形状、尺寸和表面质量的加工方法。
包括车削、铣削、刨削、磨削、拉 削、钻孔、扩孔、铰孔、研磨、珩磨、抛光、超精加工及由它们组成的自动技术、数控技 术、成组技术、组合机床、流水线、自动线5.2 特种加工特种加工亦称“非传统加工”或“现代加工方法”，泛指用电能、热能、光能、电化学 能、化学能、声能及特殊机械能等能量达到去除或增加材料的加工方法，从而实现材料被去 除、变形 、改变性能或被镀覆等公司现有的特殊加工方法有线切割加工、激光加工、水 切割加工5.3 公差带有一个或几个理想的几何线或面所限定的、由线性公差值表示其大小的区域6. 技术要求6.1 加工原则1）“基准先行”原则基准表面先加工，为后续工序作可靠的定位如轴类零件第—道工序一般为铣端面 钻中心孔，然后以中心孔定位加工其它表面2）“先面后孔”原则当零件上有较大的平面可以用来作为定位基准时，总是先加工平面，再以平面定位 加工孔，保证孔和平面之间的位置精度，这样定位比较稳定，装夹也方便，并可避 免粗糙面钻孔引起的偏斜3）“先主后次”原则先加工主要表面（位置精度要求较高的基准面和工作表面）后加工次要表面（如键 槽、螺孔、紧固小孔等）次要表面一般在主要表面达到一定精度后，最终精加工 之前。
4）“先粗后精”原则对于精度要求较高的零件，按由粗到精的顺序依次进行，逐步提高加工精度这一 点对于刚性较差的零件，尤其不能忽视6.2 一般要求6.2.1 机械加工件的切削加工和必须符合产品图样，工艺规程和本标准规定6.2.2 机械加工件的已加工表面，不得有锈蚀及影响性能，寿命和外观的磕碰、划伤等缺623除了特殊要求外，加工后的零部件不得有尖锐的棱角和毛刺624精加工后的配合面，摩擦面和定位面等工作表面，不得打有损于表面质量的印记625经热处理后的零件，精加工时不得产生退火、烧伤及裂纹等现象6.2.6经加工后的零件在搬运、存放时，必须防止受到损伤、腐蚀及变形627图样上未注明的倒角应符合表1的规定表1 mmD(d或I)>5〜5 10>10 〜30>30〜100>100 〜250>250〜500>500〜1000C0.0.5212346注：非圆柱面倒角参照选用，其中I为与倒角处有关的尺寸中最小的一个尺寸628图样上未注注明的倒圆尺寸，如无倾角要求时，应符合表 2的规定表2 mmD-d< 4>4 〜12>12〜30>12〜80>80〜140>140 〜200>200D(L)3〜10>10〜30>30〜80>80〜260>260〜630>630〜1000>1000R0.512481220注1: D值用于盲孔和外端面倒圆。
注2：非圆柱面倒圆参照选用，其中L为与倒圆处有关的尺寸中最小的一个尺寸6.2.9图样上未注明倒角，过度圆角的表面粗糙度，应以相连两表中 Ra值较大的选取，如有一面不进行加工时，则应取加工面的 Rd值6.2.10在成对成组加工的零部件（如滑动轴承的上、下轴瓦，齿轮箱的上下盖等）上，应 做出标记.6.3未注尺寸公差GB/T1804-2000-m 级取631未注公差尺寸（不包括倒角和倒圆半径）的极限偏差数值按值数值见表3的规定表3未注公差尺寸的极限偏差数值 mm公差等级基本长度范围0.5〜3> 3〜6> 6〜30> 30〜120> 120 〜400> 400〜1000>1000〜2000f±±0.0.± 0.1± 0.15± 0.2± 0.3± 0.50505m± 0.1± 0.1± 0.2± 0.3± 0.5± 0.8± 1.2c± 0.2± 0.3± 0.5± 0.8± 1.2± 2± 3v——± 0.5± 1± 1.5± 2.5± 4± 66.3.2倒角尺寸和倒圆半径的极限偏差数值按 GB/T1804-2000-m级取值数值见表4的规表4倒角尺寸和倒圆半径的极限偏差数值 mm公差等级基本长度范围0.5 〜3> 3〜6> 6 〜30> 30f± 0.2± 0.5± 1± 2mc± 0.4± 1± 2± 4v633盲孔的钻孔深度，其允许偏差规定如下: 1）孔深不大于50mm的为0〜+3mm 2）孔深大于50mm的为0〜+5mm6.3.4凡锪平处以最低点测量，锪平深度的极限偏差为 0〜+5mm7.2.4 一面为加工面，一面为非加工面的未注尺寸公差的极限偏差应符合下列规定:1）铸件、锻件及焊接件按相应的非加工未注尺寸公差的极限偏差的 70%^土值2）铸件、锻件的突缘或壁厚允许减薄，当壁厚w 10m m时，其减薄量不得大于壁厚的20%当壁厚＞10mm寸，其减薄量不得大于壁厚的15%.6.4未注形状公差6.4.1直线度和平面度图样上未标注的直线度和平面度的公差值按 GB/T1184-1996-H级取值，具体公差值见表5。
表5 mm基本长度范围公差等级w 10> 10〜> 30〜> 100 〜> 300〜>1000〜3010030010003000H0.020.050.10.20.30.46.4.2圆度、圆柱度的未注公差值圆度、圆柱度的未注公差值要求见 GB/T1184-1996中相关规定6.5未注位置公差6.5.1平行度平行度的未注公差值等于给出的尺寸公差值，或是直线度和平面度未注公差值中的相应 公差值取较大者应取两要素中较长者作为基准，若两要素的长度相等则可选取一要素为基 准6.5.2垂直度取形成直角的两边中较长的一边作为基准，较短的一边作为被测要素，若两边的长度相等则可取其中任意一边作为基准，按 GB/T1184-1996-H级取值，垂直度的未注公差值见表 6.表 6mm公差等级基本长度范围w 100> 100 〜300> 300〜1000> 1000〜3000H0.20.30.40.56.5.3对称度应取两要素中较长的一边作为基准，较短的一边作为被测要素，若两要素的长度相等则可取其中任意一要素作为基准，按 GB/T1184-1996-H级取值，对称度的未注公差值见表 7.注：对称度的未注公差值用于至少两个要素中的一个是中心平面，或两个要素的轴 线相互垂直。
表7 mm公差等级基本长度范围< 100> 100 〜300> 300〜1000> 1000〜3000H0.5K0.60.81.0L0.61.01.52.06.5.4同轴度同轴度的未注公差值未作规定在几极限情况下，同轴度的未注公差值可以和表 8中规定的径向圆跳动的未注公差值相等，应取两要素中较长的一边作为基准，若两要素的长度相等则可取其中任意一要素作为基 准圆跳动对于圆跳动的未注公差值，应以设计或工艺给出的支撑面作为基准，否则应取两要素中较长的一边作为基准，若两要素的长度相等则可取其中任意一要素作为基准按 GB/T1184-1996-H级取值，圆跳动的未注公差值见表 8.公差等级圆跳动公差值H0.1K0.2L0.5表8mm6.5.6垂直要素、倾斜要素由角度公差和直线度或平面度未注公差值分别控制6.5.7圆跳动和全跳动的公差值不应大于该要素的形状和位置的未注公差的综合值6.5.8任意两螺钉、螺栓孔中心距的极限偏差当图样上未注明时，按表 9的规定表9 mm螺钉或螺栓中心距3〜6> 6 〜10> 10〜18> 18〜30> 30〜100> 100 〜200> 200任意两螺钉中心距极限偏差± 0.12± 0.25± 0.30± 0.50± 0.75± 1.25± 1.50任意两螺栓中心距极限偏差± 0.25± 0.50± 0.75± 1.00± 1.50± 2.50± 3.006.6未注公差角度的极限偏差角度尺寸的极限偏差数值按角度短边长度确定，对圆锥角按圆锥素线长度确定。
角度尺 寸的极限偏差数值按GB/T1804-2000-m级取值角度尺寸的极限偏差数值见表 10.表10基本长度范围（mm公差等级< 10> 10 〜50> 50〜> 120 〜> 400120400f± 1°± 30'± 20'± 10'± 5'mc± 1° 30'± 1°± 30'± 15'± 10'v± 3°± 2°± 1°± 30'± 20'6.7螺纹6.7.1加工的螺纹表面不允许有黑皮、磕碰、乱扣和毛刺等缺陷6.7.2螺纹的加工精度和表面粗糙度，当图样上未注明时应按下列规定：1） 普通螺纹精度应按 。
