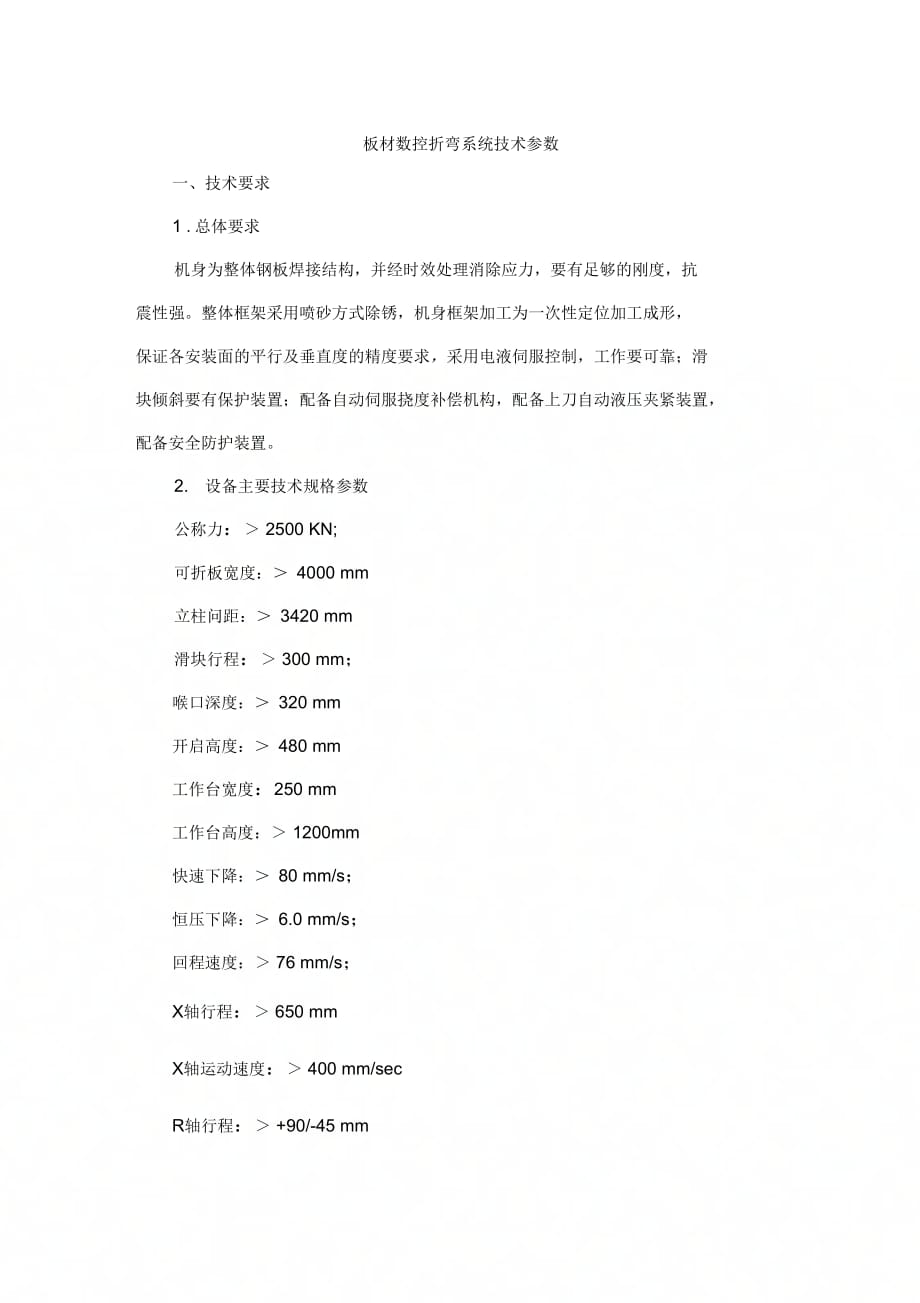

板材数控折弯系统技术参数一、技术要求1 .总体要求机身为整体钢板焊接结构，并经时效处理消除应力，要有足够的刚度，抗 震性强整体框架采用喷砂方式除锈，机身框架加工为一次性定位加工成形， 保证各安装面的平行及垂直度的精度要求，采用电液伺服控制，工作要可靠；滑 块倾斜要有保护装置；配备自动伺服挠度补偿机构，配备上刀自动液压夹紧装置， 配备安全防护装置2. 设备主要技术规格参数公称力：＞ 2500 KN;可折板宽度：＞ 4000 mm立柱问距：＞ 3420 mm滑块行程：＞ 300 mm；喉口深度：＞ 320 mm开启高度：＞ 480 mm工作台宽度：250 mm工作台高度：＞ 1200mm快速下降：＞ 80 mm/s；恒压下降：＞ 6.0 mm/s；回程速度：＞ 76 mm/s；X轴行程：＞ 650 mmX轴运动速度：＞ 400 mm/secR轴行程：＞ +90/-45 mmR轴前后速度：＞ 100mm/sec滑块重复精度：0.01 mmX轴重复精度：土 0.01 mm折弯角度精度 土 15 /4000 mm3. 数控系统采用原装进口 ModEva 12S折弯机数控系统或与之技术功能水平■相当的其 他原装进口数控系统，并且有手动、半自动、自动三种工作方式。
1）控制轴数：4+1轴即：Y1、Y2 轴---•---滑块上下运动X轴 后挡料前后运动R轴 后挡料上下运动W轴 自动挠度补偿机构(2)附带PC软件：标准PC1200_PC 2皿线编程软件可在电脑上二维模拟折弯，数控系统与电脑数据自动双向传输及离线编程标配PC1200（3D） /CYCAEH维处理软件，可将 DXF IGES格式的CAD/CAM文件直接传输给数控系统进行二维、三维模拟设备精度项目单位Y1、Y2 轴X轴R轴重复往返精度mm0.01土 0.01+0.02电子尺读数精度mm0.005——数码器位移精度mm—0.010.01平行公差mm—0.10—附：具备伺服挠度补偿功能三.电源及环境要求（一） 电源：三相交流 380V 10% 50H# 1Hz（二） 环境温度：5C〜38C（三） 相对湿度：85%四.技术资料（一） 提供设备操作使用说明书和编程手册二） 提供设备安装基础图、设备总图；电气原理图、液压原理图、维修 手册及相关资料三） 提供设备外购件使用维修说明书和制造厂家名称、地址及定货号四） 提供标准的备品备件和易损件的产品说明书和质保书。
