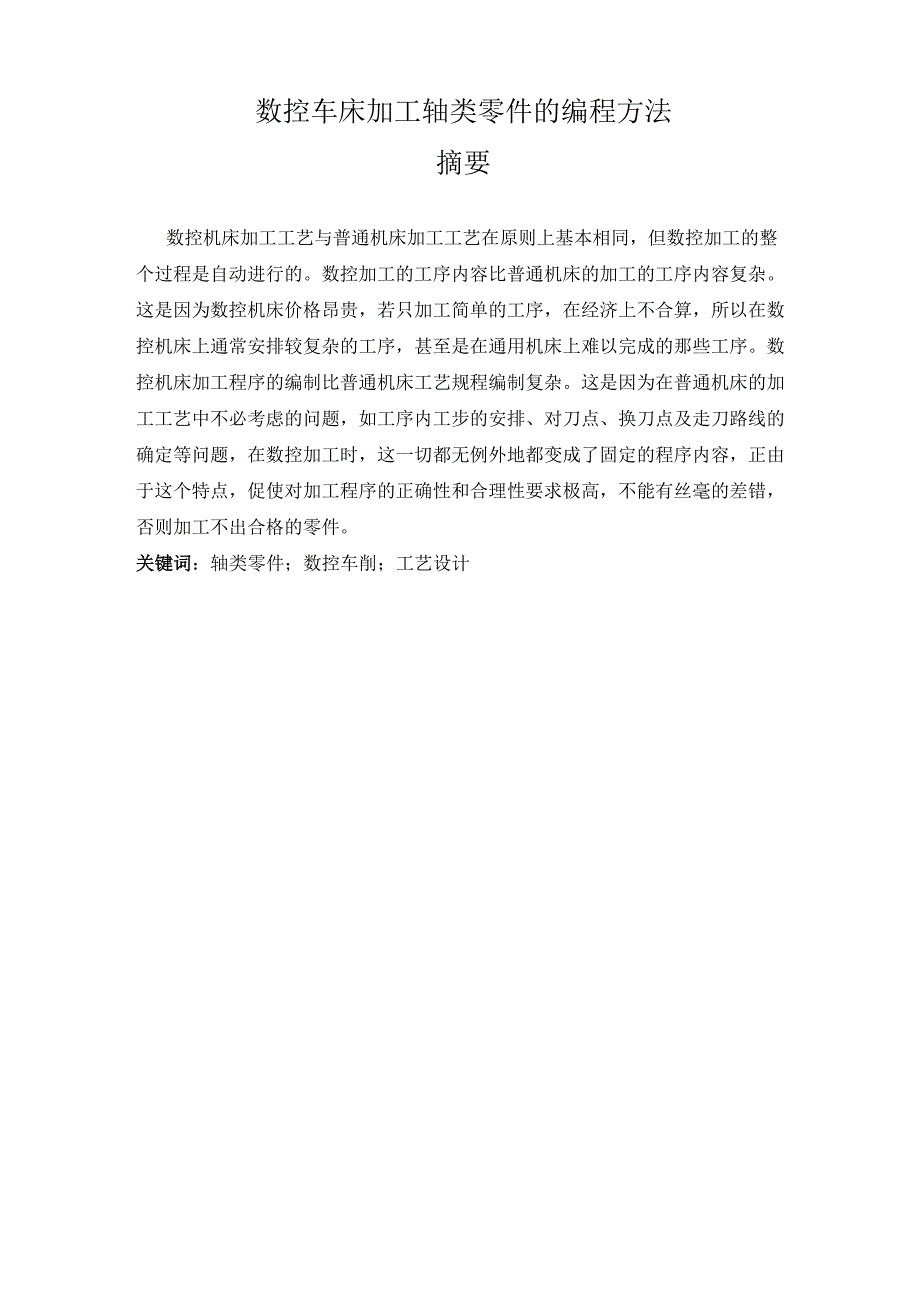

数控车床加工轴类零件的编程方法摘要数控机床加工工艺与普通机床加工工艺在原则上基本相同，但数控加工的整 个过程是自动进行的数控加工的工序内容比普通机床的加工的工序内容复杂 这是因为数控机床价格昂贵，若只加工简单的工序，在经济上不合算，所以在数 控机床上通常安排较复杂的工序，甚至是在通用机床上难以完成的那些工序数 控机床加工程序的编制比普通机床工艺规程编制复杂这是因为在普通机床的加 工工艺中不必考虑的问题，如工序内工步的安排、对刀点、换刀点及走刀路线的 确定等问题，在数控加工时，这一切都无例外地都变成了固定的程序内容，正由 于这个特点，促使对加工程序的正确性和合理性要求极高，不能有丝毫的差错， 否则加工不出合格的零件关键词：轴类零件；数控车削；工艺设计目录摘 要 第一章 概 述 1.国内外数控发展概况 第二章 工艺方案分析 2.1 零件图 2.2 工艺设计及零件图分析 2.3 确定加工方法 2.4 确定加工方案 第三章 工件的装夹 3.1 定位基准的选择 3.2 定位基准选择的原则 3.3 确定零件的定位基准 3.4 装夹方式的选择 3.5 数控车床常用装夹方式 3.6 确定合理的装夹方式 第四章 刀具及切削用量 4.1 选择数控刀具的原则 4.2 选择数控车削用刀具 4.3 设置刀点和换刀点 4.4 确定切削用量 第五章 典型轴类零件加工 5.1 轴类零件加工的工艺分析 5.2 典型轴类零件加工工艺 5.3 手工编程 第六章 结束语 第七章 致谢词 参考文献 第一章 概 述1.1 国内外数控发展概况随着计算机技术的高速发展，传统的制造业开始了根本性变革，各工业发 达国家投入巨资，对现代制造技术进行研究开发，提出了全新的制造模式。
在现 代制造系统中，数控技术是关键技术，它集微电子、计算机、信息处理、自动检 测、自动控制等高新技术于一体，具有高精度、高效率、柔性自动化等特点，对 制造业实现柔性自动化、集成化、智能化起着举足轻重的作用目前，数控技术 正在发生根本性变革，由专用型封闭式开环控制模式向通用型开放式实时动态全 闭环控制模式发展在集成化基础上，数控系统实现了超薄型、超小型化；在智 能化基础上，综合了计算机、多媒体、模糊控制、神经网络等多学科技术，数控 系统实现了高速、高精、高效控制，加工过程中可以自动修正、调节与补偿各项 参数，实现了诊断和智能化故障处理；在网络化基础上，CAD/CAM与数控 系统集成为一体，机床联网，实现了中央集中控制的群控加工长期以来，我国的数控系统为传统的封闭式体系结构，CNC只能作为非智能 的机床运动控制器加工过程变量根据经验以固定参数形式事先设定，加工程序 在实际加工前用手工方式或通过 CAD/CAM 及自动编程系统进行编制 CAD/CAM和CNC之间没有反馈控制环节，整个制造过程中CNC只是一个封闭 式的开环执行机构在复杂环境以及多变条件下，加工过程中的刀具组合、工件 材料、主轴转速、进给速率、刀具轨迹、切削深度、步长、加工余量等加工参数， 无法在现场环境下根据外部干扰和随机因素实时动态调整，更无法通过反馈控制 环节随机修正CAD/CAM中的设定量，因而影响CNC的工作效率和产品加工质 量。
由此可见，传统 CNC 系统的这种固定程序控制模式和封闭式体系结构，限 制了 CNC 向多变量智能化控制发展，已不适应日益复杂的制造过程，因此，对 数控技术实行变革势在必行1.2 数控技术发展趋势1.2.1 性能发展方向（1）高速高精高效化 速度、精度和效率是机械制造技术的关键性能指标由 于采用了高速CPU芯片、RISC芯片、多CPU控制系统以及带高分辨率绝对式 检测元件的交流数字伺服系统，同时采取了改善机床动态、静态特性等有效措施， 机床的高速高精高效化已大大提高2） 柔性化 包含两方面：数控系统本身的柔性，数控系统采用模块化设计， 功能覆盖面大，可裁剪性强，便于满足不同用户的需求；群控系统的柔性，同一 群控系统能依据不同生产流程的要求，使物料流和信息流自动进行动态调整，从 而最大限度地发挥群控系统的效能3） 工艺复合性和多轴化 以减少工序、辅助时间为主要目的的复合加工，正 朝着多轴、多系列控制功能方向发展数控机床的工艺复合化是指工件在一台机 床上一次装夹后，通过自动换刀、旋转主轴头或转台等各种措施，完成多工序、 多表面的复合加工数控技术轴，西门子 880 系统控制轴数可达 24 轴。
4） 实时智能化 早期的实时系统通常针对相对简单的理想环境，其作用是如 何调度任务，以确保任务在规定期限内完成而人工智能则试图用计算模型实现 人类的各种智能行为科学技术发展到今天，实时系统和人工智能相互结合，人 工智能正向着具有实时响应的、更现实的领域发展，而实时系统也朝着具有智能 行为的、更加复杂的应用发展，由此产生了实时智能控制这一新的领域在数控 技术领域，实时智能控制的研究和应用正沿着几个主要分支发展：自适应控制、 模糊控制、神经网络控制、专家控制、学习控制、前馈控制等例如在数控系统 中配备编程专家系统、故障诊断专家系统、参数自动设定和刀具自动管理及补偿 等自适应调节系统，在高速加工时的综合运动控制中引入提前预测和预算功能、 动态前馈功能，在压力、温度、位置、速度控制等方面采用模糊控制，使数控系 统的控制性能大大提高，从而达到最佳控制的目的1.2.2 功能发展方向（1）用户界面图形化 用户界面是数控系统与使用者之间的对话接口由于不 同用户对界面的要求不同，因而开发用户界面的工作量极大，用户界面成为计算 机软件研制中最困难的部分之一当前INTERNET、虚拟现实、科学计算可视 化及多媒体等技术也对用户界面提出了更高要求。
图形用户界面极大地方便了非 专业用户的使用，人们可以通过窗口和菜单进行操作，便于蓝图编程和快速编程、 三维彩色立体动态图形显示、图形模拟、图形动态跟踪和仿真、不同方向的视图 和局部显示比例缩放功能的实现2）科学计算可视化 科学计算可视化可用于高效处理数据和解释数据，使信 息交流不再局限于用文字和语言表达，而可以直接使用图形、图像、动画等可视 信息可视化技术与虚拟环境技术相结合，进一步拓宽了应用领域，如无图纸设 计、虚拟样机技术等，这对缩短产品设计周期、提高产品质量、降低产品成本具 有重要意义在数控技术领域，可视化技术可用于CAD/CAM,如自动编程设计、 参数自动设定、刀具补偿和刀具管理数据的动态处理和显示以及加工过程的可视 化仿真演示等3）插补和补偿方式多样化 多种插补方式如直线插补、圆弧插补、圆柱插补、 空间椭圆曲面插补、螺纹插补、极坐标插补、 2D+2 螺旋插补、 NANO 插补、 NURBS 插补（非均匀有理B样条插补）、样条插补（A、B、C样条）、多项式插补等 多种补偿功能如间隙补偿、垂直度补偿、象限误差补偿、螺距和测量系统误差补 偿、与速度相关的前馈补偿、温度补偿、带平滑接近和退出以及相反点计算的刀 具半径补偿等。
4） 内装高性能 PLC 数控系统内装高性能 PLC 控制模块，可直接用梯形图或 高级语言编程，具有直观的调试和帮助功能编程工具中包含用于车床 铣床的标准PLC用户程序实例，用户可在标准PLC用户程序基础上进行编辑修 改，从而方便地建立自己的应用程序5） 多媒体技术应用 多媒体技术集计算机、声像和通信技术于一体，使计算 机具有综合处理声音、文字、图像和视频信息的能力在数控技术领域，应用多 媒体技术可以做到信息处理综合化、智能化，在实时监控系统和生产现场设备的 故障诊断、生产过程参数监测等方面有着重大的应用价值1.2.3 体系结构的发展（1）集成化 采用高度集成化CPU、RISC芯片和大规模可编程集成电路FPGA、 EPLD、CPLD以及专用集成电路ASIC芯片，可提高数控系统的集成度和软硬件 运行速度应用 FPD 平板显示技术，可提高显示器性能平板显示器具有科技 含量高、重量轻、体积小、功耗低、便于携带等优点，可实现超大尺寸显示，成 为和CRT抗衡的新兴显示技术，是21世纪显示技术的主流应用先进封装和互 连技术，将半导体和表面安装技术融为一体通过提高集成电路密度、减少互连 长度和数量来降低产品价格，改进性能，减小组件尺寸，提高系统的可靠性。
2）模块化 硬件模块化易于实现数控系统的集成化和标准化根据不同的功 能需求，将基本模块，如CPU、存储器、位置伺服、PLC、输入输出接口、通讯 等模块，作成标准的系列化产品，通过积木方式进行功能裁剪和模块数量的增减， 构成不同档次的数控系统3） 网络化 机床联网可进行远程控制和无人化操作通过机床联网，可在任 何一台机床上对其它机床进行编程、设定、操作、运行，不同机床的画面可同时 显示在每一台机床的屏幕上4） 通用型开放式闭环控制模式 采用通用计算机组成总线式、模块化、开放 式、嵌入式体系结构，便于裁剪、扩展和升级，可组成不同档次、不同类型、不 同集成程度的数控系统闭环控制模式是针对传统的数控系统仅有的专用型单机 封闭式开环控制模式提出的由于制造过程是一个具有多变量控制和加工工艺综 合作用的复杂过程，包含诸如加工尺寸、形状、振动、噪声、温度和热变形等各 种变化因素，因此，要实现加工过程的多目标优化，必须采用多变量的闭环控制， 在实时加工过程中动态调整加工过程变量加工过程中采用开放式通用型实时动 态全闭环控制模式，易于将计算机实时智能技术、网络技术、多媒体技术、CAD/CAM、伺服控制、自适应控制、动态数据管理及动态刀具补偿、动态仿真等 高新技术融于一体，构成严密的制造过程闭环控制体系，从而实现集成化、智能 化、网络化。
1.3.智能化新一代PCNC数控系统当前开发研究适应于复杂制造过程的、具有闭环控制体系结构的、智能化 新一代PCNC数控系统已成为可能智能化新一代PCNC数控系统将计算机智能技 术、网络技术、CAD/CAM、伺服控制、自适应控制、动态数据管理及动态刀具补 偿、动态仿真等高新技术融于一体，形成严密的制造过程闭环控制体系第二章 工艺方案分析2.1 零件图2.2 工艺设计及零件图分析一、 工艺设计（1）工艺设计1）对零件进行工艺分析2）选择毛坯恩和机床3）确定加工方案4）选择刀具并填写工具单5）确定零件装夹方式6）确定粗、精车加工切削用量7）确定工序内容并填写工序卡（2）编写加工程序1）建立工件坐标系2）基点尺寸计算与确定3）螺纹尺寸及其精度计算4）编写加工程序（3）零件加工与精度检测1）加工程序输入与仿真2）零件加工3）零件精度检测，填写零件加工质量检验单二、零件工艺分析 该轴室友多种结构要素构成，有圆柱要素、圆弧要素、螺纹要素以及沟槽要素组成，圆柱表面包括三段，分别是①24mm、0 46mm、031.5mm，圆弧部分圆弧半径为R15,长度尺寸为至端面14.291mm，螺纹部分标注尺寸为M22xi.5-6g。
2.3 确定加工方法 加工方法的选择原则是保证加工表面的精度和表面粗糙度的要求，由于 获得同一级精度及表面粗糙度的加工方法一般有许多，因而在实际选择时，要结 合零件的形状、尺寸大小和形位公差等要求全面考虑通过以上数据分析，考虑加工的效率和加工的经济性，最理想的加工方 式为车削，考虑该零件为大量加工，股加工设备采用数控车床根据加工零件的外形和材料等条件，选用（数控车床型号）数控机床2.4 确定加工方案 零件上比较精密表面加工，常常是通过粗加工、半精加工和精加工逐步达 到的对这些表面仅仅根据质量要求选择相应的最终加工方法是不够的，还应正 确的确定毛坯到最终成。
