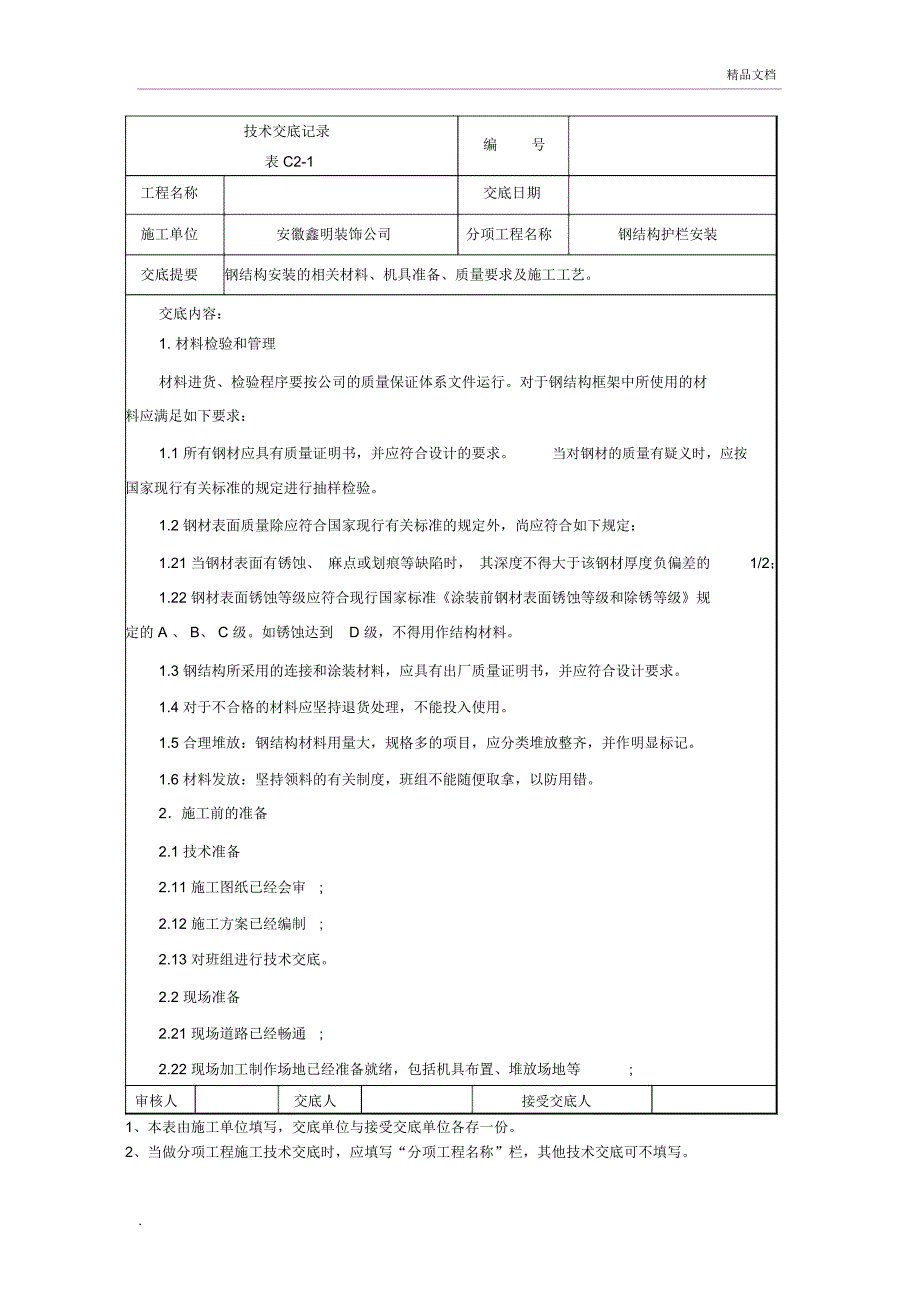

钢结构护栏施工技术交底_第1页
1/10

精品文档技术交底记录编号表 C2-1工程名称交底日期施工单位安徽鑫明装饰公司分项工程名称钢结构护栏安装交底提要钢结构安装的相关材料、机具准备、质量要求及施工工艺交底内容:1. 材料检验和管理材料进货、检验程序要按公司的质量保证体系文件运行对于钢结构框架中所使用的材料应满足如下要求:1.1 所有钢材应具有质量证明书,并应符合设计的要求 当对钢材的质量有疑义时,应按国家现行有关标准的规定进行抽样检验1.2 钢材表面质量除应符合国家现行有关标准的规定外,尚应符合如下规定:1.21 当钢材表面有锈蚀、 麻点或划痕等缺陷时, 其深度不得大于该钢材厚度负偏差的1/2;1.22 钢材表面锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》规定的 A 、 B、 C 级如锈蚀达到 D 级,不得用作结构材料1.3 钢结构所采用的连接和涂装材料,应具有出厂质量证明书,并应符合设计要求1.4 对于不合格的材料应坚持退货处理,不能投入使用1.5 合理堆放:钢结构材料用量大,规格多的项目,应分类堆放整齐,并作明显标记1.6 材料发放:坚持领料的有关制度,班组不能随便取拿,以防用错2.施工前的准备2.1 技术准备2.11 施工图纸已经会审 ;2.12 施工方案已经编制 ;2.13 对班组进行技术交底。

2.2 现场准备2.21 现场道路已经畅通 ;2.22 现场加工制作场地已经准备就绪,包括机具布置、堆放场地等 ;审核人 交底人 接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写精品文档技术交底记录编号表 C2-1工程名称交底日期施工单位安徽鑫明装饰公司分项工程名称钢结构护栏安装交底提要钢结构安装的相关材料、机具准备、质量要求及施工工艺交底内容:2.23 施工用的工器具已备齐3、施工要点3.1 现场实测放线土建施工会有一定偏差, 装饰设计图纸深度也不够,所以必须根据现场放线实测的数据, 根据设计的要求绘制施工放样详图 尤其要对楼梯栏杆扶手的拐点位置和弧形栏杆的立柱定位尺寸要格外注意,只有经过现场放线核实后放样详图,才能作为栏杆和扶手构配件的加工图3.2 检查预埋件是否齐全、牢固如果原土建结构上未设置合适的预埋件,则应按照设计需要补做,钢板的尺寸和厚度以及选用的锚栓都应经过计算如采用尼龙膨管锚钉固定立柱底板时,装饰面层下的水泥砂浆结合层应饱满和有足够的强度3.3 选择合格的原材料目前装饰设计中往往只注明选用不锈钢管的管径,而忽略应同时注明管材的壁厚尺寸。

少数施工单位为获取高额利润,或少数业主过份压低造价,使在一些工程中采用了过薄或不合格的管材一般大立柱和扶手的管壁厚度不宜小于 1.2 ㎜扶手的弯头配件就选用正规工厂的产品如果扶手的管壁太薄,会使扶手和立柱的刚度削弱,使用时会有颤动感 另外, 壁厚太薄的管材在煨弯时容易发生变形和凹瘪, 使弯头的圆度不圆,在与直管焊接时会发生凹陷,难以磨平抛光完美3.4 注意加工成型工序应尽量采用工厂成品配件和杆件由于目前生产加工仍处于小批量手工加工为主的状态,杆件和配件的加工精度受到技工操作水平影响很大,许多小型加工厂缺乏足够的技术人员和检测手段,更多地是依靠技工的经验,不容易控制工程的整体质量对有造型曲线要求的栏杆扶手则应先制作好统一的样板构件, 生产产品要逐件对照检查,才能确保成品构件的尺寸统一4、金属栏杆、扶手的质量要求 .审核人 交底人 接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写精品文档技术交底记录编号表 C2-1工程名称交底日期施工单位安徽鑫明装饰公司分项工程名称钢结构护栏安装交底提要钢结构安装的相关材料、机具准备、质量要求及施工工艺。

交底内容:4.1 栏杆、扶手所用材料的品种、规格、型号、颜色、壁厚必须符合设计规定要求检验方法 : 观察、尺量、检验产品合格证及材料现场验收记录4.2 栏杆、扶手的制作尺寸应准确,安装位置符合设计要求安装必须牢固可靠检验方法 : 观察、尺量、手扳检查4.3 扶手表面合格表面应光滑,镀膜、金属色泽光亮一致,烤漆颜色均匀,无剥落、划痕,直拐角及接头处的焊口应吻合密实,弯拐角圆顺光滑,弧形扶手弧线自然,无硬弯、折角连接处的焊口色泽同连接件一致4.4 栏杆安装质量:4.41 优良:栏杆排列均匀、坚立有序,与踏步相交尺寸符合设计要求,栏板与踏步埋件及扶手连接处焊接牢固,露明部位接缝密实,打磨光滑扶手安装的坡度与楼梯的坡度一致4.42 合格:栏杆排列均匀、坚、横有序,相交尺寸符合设计要求,栏板与结构埋件及扶手连接处焊接牢固,露明部位接缝密实,打磨光滑5. 钢结构的制作5.1.钢材矫正钢材在下料前和拼接后的变形,超过技术要求时,均应进行矫正矫正方法和矫正工具应根据钢材变形位置、程度和材料品种进行选取,薄板与厚度小于12 mm 的中板以及小规格型钢,宜用手工矫正,大规格的型钢矫正变形,宜用型钢调直机进行。

5.1.3 对于型钢材料采用冷矫正冷矫正在常温下进行,工作环境温度不得低于-16℃审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写精品文档技术交底记录编号表 C2-1工程名称交底日期施工单位安徽鑫明装饰公司分项工程名称钢结构护栏安装交底提要钢结构安装的相关材料、机具准备、质量要求及施工工艺交底内容:钢材矫正后的允许偏差(项目钢板的局部不平度型钢弯曲矢高mm ),见下表:允许偏差t ≤ 14 1.5t> 14 1.0L/10005.0b/100角钢肢的垂直度双肢栓接角钢的角度不得大于90℃槽钢翼缘对腹板的垂直度b/80工字钢、 H 型钢翼缘对腹板的垂B/100直度2.05.2 放样和号料为了保证尺寸的准确,钢结构构件及节点应经实际放样号料后方能下料制作(下料时应预留焊接的收缩量和加工余量) ,框架上设备支座孔应与设备实体核对后方能制作, 安装螺栓孔其相对尺寸经放样后决定5.3 构件标识所有钢结构下料后,不同品种、规格的零件,须分别堆放,明确标识,不得混放5.4 切割板材采用氧-乙炔火焰切割或剪板机切割。

型钢类可采用砂轮切割机或氧-乙炔火焰切割审核人 交底人 接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写精品文档技术交底记录编号表 C2-1工程名称交底日期施工单位安徽鑫明装饰公司分项工程名称钢结构护栏安装交底提要 钢结构安装的相关材料、机具准备、质量要求及施工工艺交底内容:切割后应清除边缘上的氧化铁和飞溅物5..5 制孔5..5.1 制孔机械选择:孔的加工视具体情况分别采用钻床、磁座钻钻孔精度要求:Ⅰ类孔( A 、 B 级):应具有 H12 的精度,孔壁表面粗糙度 Ra=12.5μmⅡ类孔( C 级):孔壁表面粗糙度 Ra=25μmC级螺栓孔的允许偏差见下表项目 允许偏差直径 +1.0 , 0项目 允许偏差圆度 2.0垂直度 0.03t 且不大于 2.05.6 组装焊接拼装前,零件、部件应经检查合格,合格后开始拼装焊接连接组装的允许偏差应符合下表规定:审核人 交底人 接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。

精品文档技术交底记录编号表 C2-1工程名称交底日期施工单位安徽鑫明装饰公司分项工程名称钢结构护栏安装交底提要钢结构安装的相关材料、机具准备、质量要求及施工工艺交底内容:项目允许偏差对口错边(△)t/10 且不大于 3.0间隙( a)±1.0搭接长度( a)±5.0缝隙( A)1.5高度( h)±2.0垂直度(△)b/100 且不大于 2.0中心偏移( e)±2.0型连接处1.0钢 错2.0位其它处箱形截面高度( h)±2.0宽度( b)±2.0垂直度(△)b/100 且不大于 3.05.7 横梁加工及装配5.71 检查验收墙、柱、梁基础强度、标高、纵横中心线、预埋件位置等均应符合设计要求,并应做好验收记录审核人 交底人 接受交底人1、本表由施工单位填写,交底单位与接受交底单位各存一份2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写精品文档技术交底记录编号表 C2-1工程名称交底日期施工单位安徽鑫明装饰公司分项工程名称钢结构护栏安装交底提要。
