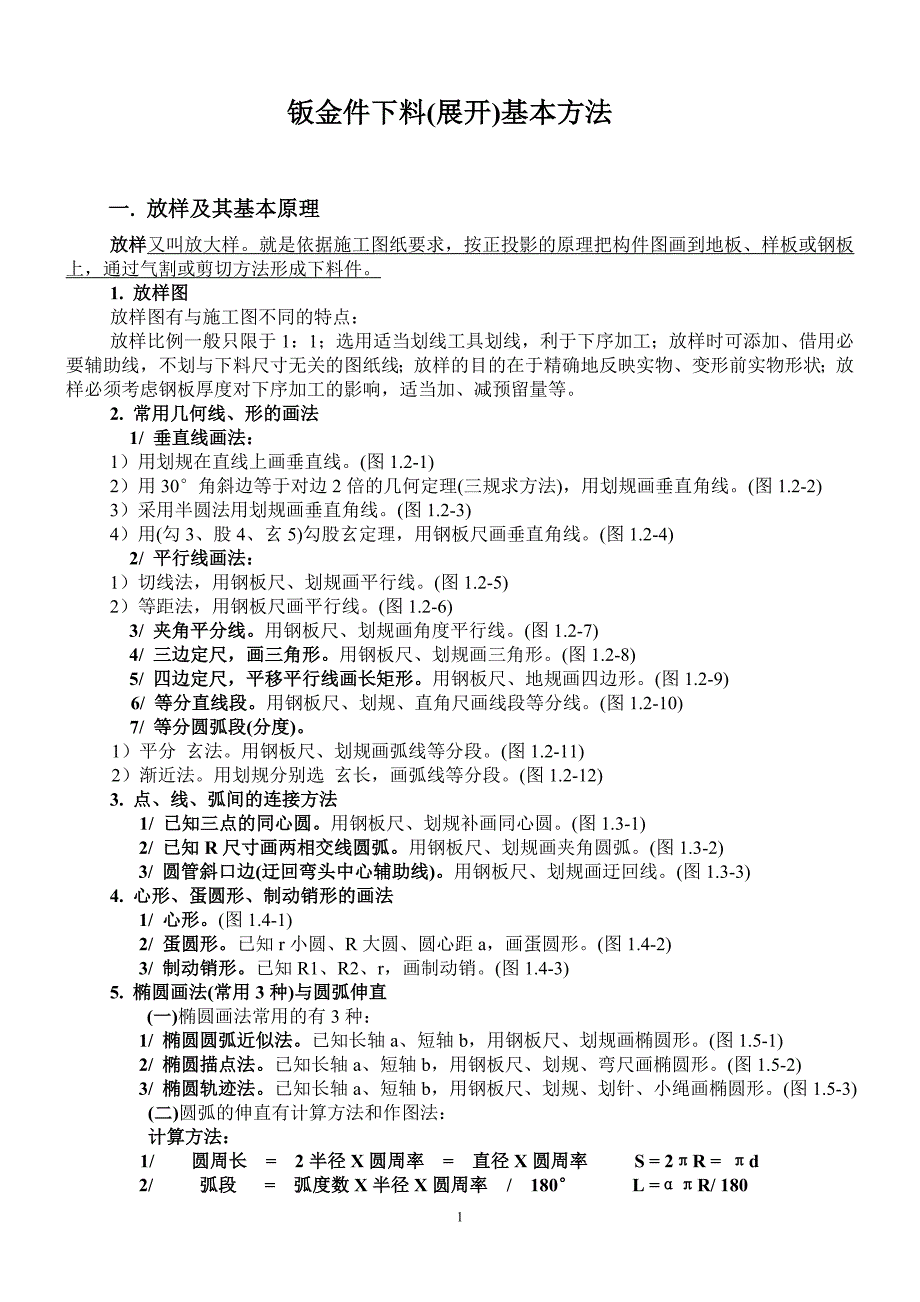

钣金件下料(展开)基本方法一. 放样及其基本原理放样又叫放大样就是依据施工图纸要求，按正投影的原理把构件图画到地板、样板或钢板上，通过气割或剪切方法形成下料件1. 放样图放样图有与施工图不同的特点：放样比例一般只限于1：1；选用适当划线工具划线，利于下序加工；放样时可添加、借用必要辅助线，不划与下料尺寸无关的图纸线；放样的目的在于精确地反映实物、变形前实物形状；放样必须考虑钢板厚度对下序加工的影响，适当加、减预留量等2. 常用几何线、形的画法1/ 垂直线画法：1）用划规在直线上画垂直线图1.2-1)2）用30°角斜边等于对边2倍的几何定理(三规求方法)，用划规画垂直角线图1.2-2)3）采用半圆法用划规画垂直角线图1.2-3)4）用(勾3、股4、玄5)勾股玄定理，用钢板尺画垂直角线图1.2-4)2/ 平行线画法：1） 切线法，用钢板尺、划规画平行线图1.2-5)2） 等距法，用钢板尺画平行线图1.2-6)3/ 夹角平分线用钢板尺、划规画角度平行线图1.2-7)4/ 三边定尺，画三角形用钢板尺、划规画三角形图1.2-8)5/ 四边定尺，平移平行线画长矩形用钢板尺、地规画四边形图1.2-9) 6/ 等分直线段。
用钢板尺、划规、直角尺画线段等分线图1.2-10)7/ 等分圆弧段(分度)1）平分 玄法用钢板尺、划规画弧线等分段图1.2-11)2）渐近法用划规分别选 玄长，画弧线等分段图1.2-12)3. 点、线、弧间的连接方法 1/ 已知三点的同心圆用钢板尺、划规补画同心圆图1.3-1)2/ 已知R尺寸画两相交线圆弧用钢板尺、划规画夹角圆弧图1.3-2) 3/ 圆管斜口边(迂回弯头中心辅助线)用钢板尺、划规画迂回线图1.3-3)4. 心形、蛋圆形、制动销形的画法1/ 心形图1.4-1)2/ 蛋圆形已知r小圆、R大圆、圆心距a，画蛋圆形图1.4-2)3/ 制动销形已知R1、R2、r，画制动销图1.4-3)5. 椭圆画法(常用3种)与圆弧伸直 (一)椭圆画法常用的有3种：1/ 椭圆圆弧近似法已知长轴a、短轴b，用钢板尺、划规画椭圆形图1.5-1)2/ 椭圆描点法已知长轴a、短轴b，用钢板尺、划规、弯尺画椭圆形图1.5-2)3/ 椭圆轨迹法已知长轴a、短轴b，用钢板尺、划规、划针、小绳画椭圆形图1.5-3)(二)圆弧的伸直有计算方法和作图法：计算方法：1/ 圆周长 = 2半径X圆周率 = 直径X圆周率 S = 2πR = πd 2/ 弧段 = 弧度数X半径X圆周率 / 180° L =απR/ 180 作图法：1/ 圆周伸直法。
已知R，用钢板尺、划规画伸直线图1.5-4)2/ 圆心角小于90°圆弧的伸直画法已知R，用钢板尺、划规画伸直线图1.5-5)6. 正多边形画法(一)已知正多边形的外接圆半径作四边倍数、六边倍数多变形图1.6-1)、(图1.6-2)(二)已知正多边形的边长及外接圆半径作奇数及其倍数多边形图1.6-3) 、(图1.6-4) 、(图1.6-5)内接圆多边形可以用直径乘系数的边长的计算方法，延圆弧线画出：三边形四边形五边形六边形七边形八边形九边形十边形0.88800.70710.58780.50000.43390.38270.34200.3090十一边形十二边形十三边形十四边形十五边形十六边形十七边形十八边形0.28170.25880.23930.22260.20790.19510.18380.17377. 放样展开的板厚处理 钣金件、机构件都有板料的厚度板厚对机构件来讲就出现里皮、外皮、中心层三个型位尺寸，应按变形方法、连接方式、焊接伸缩量等因素确定下料的准确尺寸这即为放样展开的板厚处理当钢板弯曲时，里皮压缩，外皮拉伸，它们都改变了原有的长度，理论上要求变形前后中心层长度不变但实际上因变形冷热方式、压煨工具不同，变形后的中心层与中心线有所位移，原则上展开长度以中心线长度为准。
但按使用情况其检验内容可能强调外形尺寸或内腔尺寸所以多件展开应进行变形件试制，按变形结果调整下料尺寸批量件展开应制作下料样板外皮样板制作（薄板件、型钢切割件）则应按工件外形尺寸加减切割量、焊缝收缩量，为展开实际尺寸；热煨弯件一般按中心层尺寸展开（调整），变形后尺寸偏差在组对、焊接时处理；冷压变形则考虑设备压台实际拉伸系数，确定内皮尺寸，做内皮样板再有由于变形件材质不同，其伸长率（延伸率）不同，所以强度较高和特殊材料的变形方法及展开尺寸确定，也是板厚处理探讨摸索的问题，要进行特殊处理以下分几种不同情况说明：（1） 断面为大于90°的“曲线”的构件的板厚处理 钢板变形为圆弧或曲线，其展开尺寸一般按中心线尺寸展开2）断面为“折线”的构件的板厚处理 当钢板折弯，里皮尺寸变化不大，而中心层与外皮发生较大变化折弯件以内皮尺寸为准3）倾斜面的构件的板厚处理 倾斜面视连接口采用煨弯或坡口组焊情况，选定展开下料尺寸煨弯选中心尺寸；内坡口选外皮尺寸；外坡口选内皮尺寸4）接口、接缝的板厚处理 接口是指构成构件的不同部分的交接处接缝是指一块钢板变形后边与板对接的缝。
接口按连接平截面实长尺寸下料；接缝仍按中心层尺寸下料同时在展开下料时必须考虑接口处的坡口形式，以避免内皮“缺肉”需加工的件考虑留加工余量二. 展开的方法 所有构件很多为几何体结构，几何体又通过结合线连接各个平面或曲面组成几何体中被截切的平面或曲面（已能直接展开）部分叫截体日常工作中常见的几何截体有：直圆管、四棱锥（台）、圆锥（台）、斜圆锥（台）、矩形管、部分球面等如果一个截体的表面，能够不遗漏、不重叠、不折皱地全部铺平在一个平面上就是可展开截体，否则是不可展开截体钢构件中不可展开截体往往采用铸造等工艺形式处理，然后再与展开变形件连接，组成完整的构件现在我们只对可展开体进行探讨 A. 可展开截体的展开方法：可展开截体的展开工作是一个细致，连续的工艺过程它要依次经过：准确审图、补制视图、 截体分割、勾画素线、求实长线、展开图面设计（标的物面积及摆放；连接缝选定；实施办法）、确定展开轮廓、符合关键尺寸等具体步骤，才能实现展开目的一） 求线段实长线的方法生产施工图即使具备三、四向视图，但由于其往往是非垂直、平行结构；基体倾斜；整体多截面或同一截面不全属于直线的结构形式等，视图的轮廓线及标注尺寸反映的是空间尺寸。
并不能完全反映实体展开所需的实际长度尺寸线所以判断和求出展开所需的实长尺寸，就是展开工作的关键只有当空间线段平行于某投影面时，在投影面上反映的线段才是实长线求实长线的方法有：1/ 《直角三角形法》—把空间投影线段，放在直角三角形的X轴线上，把空间高度线（尺寸）放在Y轴线上，连接两线端点形成直角三角形的斜边线，即为此空间线段的实长尺寸2/ 《旋转法》—把非平面上的相关斜线（投影尺寸），旋转至平面内，再分析、寻找它的实长3/ 《更换投影面法》—不改变空间图形的位置，而改变投影面的位置及角度，把空间图形准确、平整放置在更换的视图内，已求得各线段的实长 下面介绍几种求实长线的操作方法：1） 四边 斜斗展开 (图2.1-1)； 2） 三棱锥外皮展开 (图2.1-2)；3） 斜圆锥外皮展开 (图2.1-3)；4） 罩顶外皮展开 (图2.1-4)； 以上求实长线方法在可在不同结构形式的展开中灵活选择、运用，但要确定和创造每种方法的必要前提条件，在正确的视图及准确的尺寸基础上才能取得正确的展开尺寸二） 平行线展开法 如果截体的表面是由一组相互平行的素线所构成，这样的截体表面展开可以运用平行线展开法。
素线是操作者按展开需要，在视图上补加的展开辅助线，它用于展开时必须把稳的节点及标记，它可能是原图面和成型件上不可见的点和线素线的画法按不同展开件的一般规律进行，素线的准确性直接关系展开质量和成型效果 下面列举的展开方法，是依据板厚处理后的中心层（内皮、外皮）基本尺寸进行 1. 斜截圆管延周长的平板展开图示： (图2.2-1) 2. 圆管端相交面斜截延周长的平板展开图示：(图2.2-2)3 . 椭圆管斜截面延周长的平板展开图示： (图2.2-3)4. 曲形挡板斜截面延周长的平板展开图示： (图2.2-4)平行线展开法的特点：1. 当形体表面的直素线都彼此平行，而且都能将实长表现于投影图上时平行线展开法才可应用2. 平行线法展开以视图对象完整、齐全为前提，能准确反映形体特征及实长尺寸；如果视图不齐全，需补齐视图或添加辅助线，以保证投影的点、线准确位置三） 放射线展开法 如果截体的表面由一组直素线构成，而且这组直素线都交汇于一点，那么这样的截体侧表面就可以应用放射线展开法画出展开图。
在实际结构中所有（正、斜）圆锥体、棱锥体、锥台的侧表面（素线）都可以汇交于顶点，都可以用放射线法展开，具体的辅助线和素线选位要因结构形式不同而异下面介绍几种锥体外表面的展开操作方法：1） 正锥体展开 （图2.3-1）；2） 斜锥体展开 （图2.3-2）；3） 锥台体展开 （图2.3-3）；4） 棱锥体展开 （图2.3-4）放射线展开俗称“大尾巴线展开”，它一般在工作场地面积较平、大允许放线的情况下使用如果场地狭窄，应采用其他展开方法 （四） 三角线展开法 三角线展开法是把被展开面分解为诸多三角形，以一条直线为基线，从两端分别画弧找出交点，用素线连接交点成三角形，并把相邻三角形依次重边链接，直至把图形全部展开的一种方法此种方法多用于工件较大或多种形状展开面连接的构件 下面举几个应用三角线展开的例子：1） 天圆地方的展开 （图2.4-1）；2） 小锥度大锥筒的展开 （图2.4-2）B. 各种展开方法的比较： 展开工作必须根据工件表面特点的不同情况，选用适当展开方法，其实较复杂件展开往往是多种展开方法的联合运用下面把《三角线法》、《平行线法》、《放射线法》分别选用的条件，做如下分析： 1） 《平行线法》，如果构件的某一平面或曲面（不管其断面封闭与否）上所有（非一线段）的素线在同一投影面上表现为彼此平行的实长线，而在另一投影面只表现为一条直线或曲线。
那么这时可以应用《平行线法》展开2） 《放射线法》，如果一锥体（或锥体的一部分）在某一投影面上，其轴线反映其实长，且其锥侧面反映顶--底实长，它就具备了应用《放射线法》的条件但不规则底面应按锥面高点取与轴线垂直面，补底圆图，分度找点画出各条素线，找出各素线接点距顶点实长线，进行放射线展开3） 《三角线法》，当构件的某一平。
