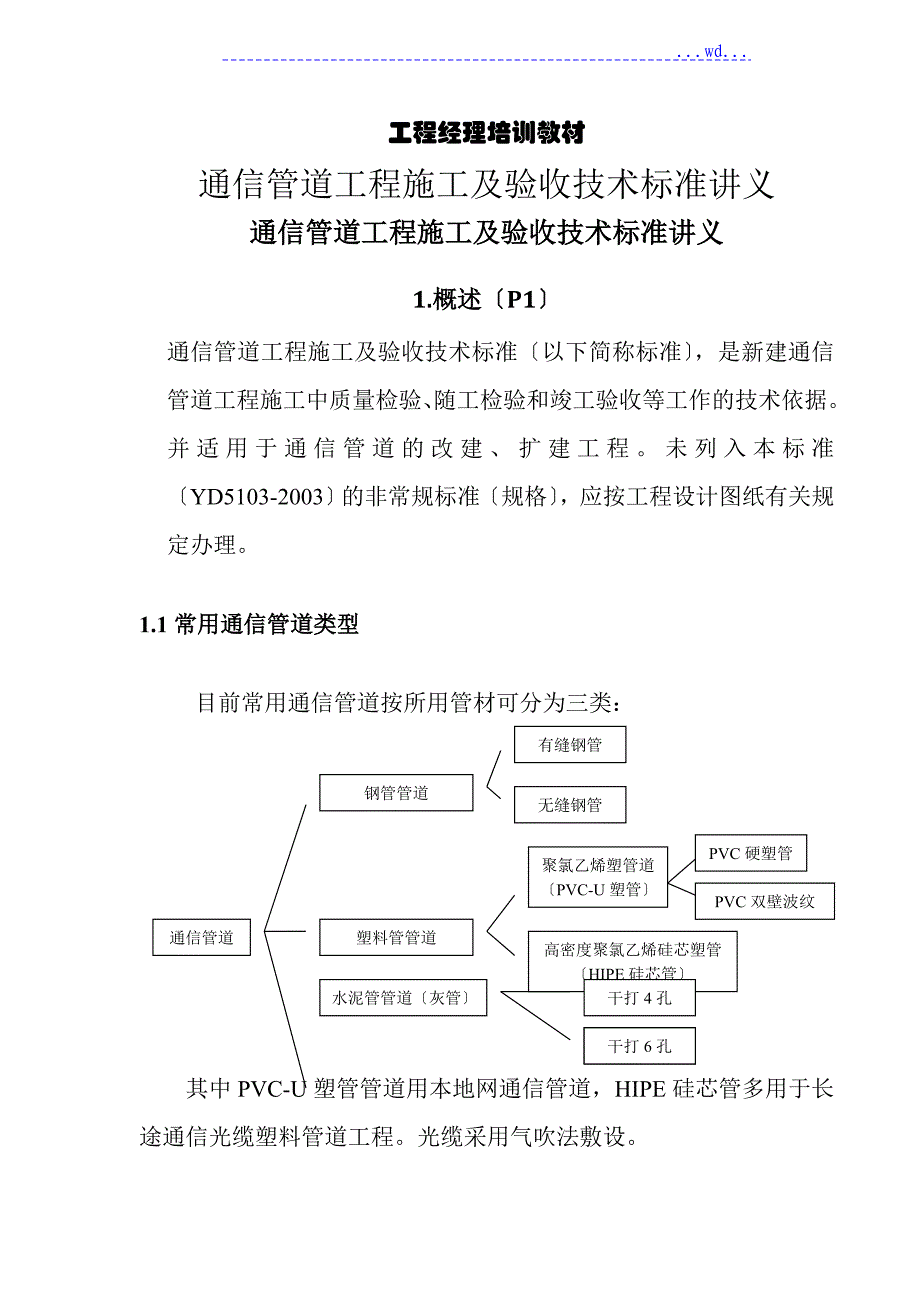

...wd...工程经理培训教材通信管道工程施工及验收技术标准讲义通信管道工程施工及验收技术标准讲义1.概述〔P1〕通信管道工程施工及验收技术标准〔以下简称标准〕，是新建通信管道工程施工中质量检验、随工检验和竣工验收等工作的技术依据并适用于通信管道的改建、扩建工程未列入本标准〔YD5103-2003〕的非常规标准〔规格〕，应按工程设计图纸有关规定办理1.1常用通信管道类型目前常用通信管道按所用管材可分为三类：有缝钢管无缝钢管钢管管道PVC硬塑管聚氯乙烯塑管道〔PVC-U塑管〕PVC双壁波纹管道通信管道聚氯乙烯型管道〔PVC-U塑管〕干打3孔高密度聚氯乙烯硅芯塑管〔HIPE硅芯管〕塑料管管道干打4孔水泥管管道〔灰管〕干打6孔其中PVC-U塑管管道用本地网通信管道，HIPE硅芯管多用于长途通信光缆塑料管道工程光缆采用气吹法敷设1.2通信管道工程施工流程通信管道施工流程图包封清运余土著人回填铺管拆模完工报验口圈管孔试通安装手孔口圈安装人孔口圈基础沟底抄平路面恢复现浇上覆砌孔铺砂开沟测量1.3通信管道工程常用术语〔1〕水泥标号：通信管道工程常用水泥标号分三种：① P0.27.5〔软练325＃〕② P0.32.5〔软练425＃〕③ P0.42.5〔软练525＃〕〔2〕混凝土标号：普通混凝土标号分为C10、C15、C20、C25、C30五种。
〔每立方米配合比见附表〕〔3〕水泥沙浆标号：分为M2.5、M5、M7.5、M10及素浆五种〔每立方米配合比见附表〕〔4〕标高：用水平仪测得的某点的标杆高度〔相对于水准点〕〔5〕高程：用水平仪测得的两点标高的差值〔6〕水准点：测量标高时选定的基准点〔7〕红线：城市道路规划所给各类地下管线的断面位置2．器材检验2.1一般规定2.1.1通信管道工程所用的器材规格、程式及质量应由施工单位在使用前进展严格检验发现质量问题应及时处理2.1.2凡有出厂证明的器材，经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，制止在工程中使用严禁使用质量不合格或不符合设计要求的器材2.2通信管道工程主要器材水泥及水泥制品2.2.1塑料管材器材分类钢材、铁件建材通信管道工程中水泥预制品主要有水泥管块、通道盖板、手孔盖板、人孔上覆等水泥预制品生产前，须按水泥类别、标号及混凝土标号做至少一组〔三块〕混凝土试块2.3塑料管材管道工程中塑料管材的质量、规格、型号应符合设计文件的规定常用PVC塑管规格有∮60、∮63、∮75、∮100、∮110硬塑管∮110双壁波纹管2.4钢材与铁件管道工程用钢管有无缝和有缝钢管两种。
钢管用于桥梁或过路人〔手〕孔铁件有人孔铁盖、口圈、盖板〔手孔〕、拉力环、电缆托架、托板、积水罐等其中人孔铁盖、口圈及手孔盖板分灰铁铸铁和球墨铸铁两种球墨铸铁用于车行道，灰铁铸铁用于人行道或小区内人〔手〕孔铁盖装置〔内外盖、口圈〕的规格应符合标准圈的规定2.5建筑材料2.5.1通信管道建材： 〔1〕烧结砖或混凝土砌块 〔2〕砂〔天然〕 〔3〕石料〔碎石、天然砾石〕通信管道工程中严禁使用耐水性能差、遇水后强度降低的炉渣砖或矽酸盐砖等2.5.2使用推荐标准图纸中的混凝土砌块规格、强度等要求符合推荐标准图纸中各项要求2.5.3管道工程用的石料，应符合规定1、应采用天然砾石或我工碎石，不得使用风化石；2、石料的粒径应符合设计标准中的规定；3、石料中含泥量，按重量计不得超过2%；4、针状、片状颗粒含量，按重量计不得超过20%；5、硫化物和硫酸盐类含量，按重量计不得超过1%；6、石料中不得有树叶、草根、木屑等杂物；2.5.4管道工程用的砂应符合规定1、通信管道工程应采用天然砂；2、通信管道工程宜使用中砂；砂的细度模数〔Mx〕如下:粗砂Mx为3.7—3.1，平均粒径不小于0.5mm;中砂Mx为3.0—2.3，平均粒径不小于0.35mm;细砂Mx为2.2—1.6，平均粒径不小于0.25mm;特细砂Mx为1.5—0.7，平均粒径不小于0.15mm;泥系指粒径小于0.08mm尘屑、粘土等。
3、砂中的云母和轻物质，按重量计不得超过3%；4、砂中的泥土，按重量计不得超过5%；5、砂中的硫化物和硫酸盐，按重量计不得超过1%；6、砂中不得含有树叶、草根、木屑等杂物3、工程测量3.0.1通信管道工程的测量，应按照设计文件及城市规划部门已批准的红线、坐标和高程进展施工前复测包括基准点、中心线测量和设置高程基准点测量等通信管道高程误差不大于±10mm4．土方工程4.1挖掘沟(坑)4.1.1通信管道施工中，遇到不稳定土壤或有腐蚀性的土壤时，施工单位应及时提出待有关单位提出处理意见前方可施工4.1.2管道沟开挖时，与其它管线的隔距应符合设计要求同时注意地下原有管线安全，如煤气管道、自来水管、电力线等4.1.3沟深及人手孔坑超过3m时，采用放坡法或设倒土平台，确保人身安全4.2回填4.2.1通信管道工程的回填土，应在管道或人〔手〕孔按施工顺序完成施工内容并经24小时养护和隐蔽工程检验合格后进展.通信管道工程回填土，除设计文件有特殊要求外，应符合以下规定：1、管道顶部30cm以内及靠近管道两侧的回填土内，不应含有直径大于5cm的砾石、碎石等坚硬物；2、管道两侧应同时进展回填土，每回填土15cm厚，应夯实；3、管道顶部30cm以上，每回填土30cm厚，应夯实。
4.2.2回填土前，应先去除沟〔坑〕内杂物沟〔坑〕内如有积水和淤泥，必须排除前方可进展回填土一般规定明沟过路回填要求人〔手〕孔坑回填要求管道工程回填土市政部门规定5．人〔手〕孔、通道建筑5.1一般规定1、砖、混凝土左右块〔以下简称砌块〕砌体墙面应平整、美观、不应出现竖向通缝；2、砖砌体砂浆饱满程度应不低于80%，砖缝宽度应为8—12mm，同一砖缝的宽度应一致；3、砌块砌体横缝应为15—20mm，竖缝应为10—15mm，横缝砂浆饱满程度应不低于80%，竖缝灌浆必须饱满、严实，不得出现跑漏现象；4、砌体必须垂直，砌体顶部四角应水平一致；砌体的形状，尺寸应符合图纸要求；5、设计规定抹面的砌体，应将墙面清扫干净，抹面应平整、压光、不空鼓，墙角不得歪斜抹面厚度、砂浆配比应符合设计规定；勾缝的砌体，勾缝应整齐均匀，不得空鼓，不应脱落或遗漏6、通道的建筑规格、尺寸、构造形式，通信内设置的安装铁件等，均应符合设计图纸的规定；通信监理一般局内主机房引出建筑物的通道，不应越出局所院墙，其他地方的通信用浅埋通道，其内部净高宜为1.8m；7、通信管道的弯管道，当曲率半径小于36米时，宜改为通道口圈安装人〔手〕孔上覆及通道沟盖板墙体〔予埋铁件〕人〔手〕孔、通道地基、基础人〔手〕孔、通道建筑6．模板、钢筋及混凝土砂浆6.1装拆模板6.1.1通信管道工程中混凝土基础、包封、上覆及人也壁、盖板等。
均应按设计图纸的规格要求支架模板6.1.2浇筑混凝土的模板，应符合以下各项规定：1、各类模板必须有足够的强度、刚度和稳定性、无缝隙和孔洞，浇筑混凝土后不得产生变形；2、模板的形状、规格应保证设计图纸要求所浇筑混凝土构件的规格和形状；3、模板与混凝土的接触面应平整，边缘整齐，拼缝严密，结实，预留孔洞位置准确，尺寸符合规定；4、重复使用的模板，外表不得有粘结的混凝土、水泥砂浆及泥土等附着物6.1.3模板撤除的期限，应符合以下要求：非承重混凝土构件拆模时间表水泥品种水泥标号混凝土标号日平均气温51015202530混凝土到达2.45Mpa(25㎏f/C㎡)强度的拆模天数普通硅酸盐水泥P0.32.5C10以下5.04.03.02.01.51.0C11-C204.53.02.52.01.51.0C20以上3.02.52.01.51.01.0火山灰或矿渣水泥P0.32.5C10以下8.06.04.53.52.52.0C10以下6.04.53.52.52.01.5注:每24小时为一天承重混凝土构件拆模时间表构造类别水泥种类水泥标号拆模需要的强度(按设计强度X%计)日平均气温(℃)51015202530混凝土到达X%强度的天数跨度2.5m以下的板及装配钢筋混凝土构件普通硅酸盐P0.32.5501287654火山灰或矿渣P0.32.5以上50221410876度2.5-8m的板梁的底模板普通硅酸盐P0.32.5702416121098火山灰或矿渣P0.32.5以上70362216141196.2钢筋加工6.2.1通信管道工程所用的钢筋品种、规格、型号均应符合设计规定。
6.2.2钢筋加工应符合以下各项规定:钢筋外表应干净,应去除钢筋的浮皮、锈蚀、油渍、漆污等；钢筋应按设计图纸的规定下料，并按规定的形状进展加工；1、 盘条钢筋在加工前应进展拉伸处理；2、 加工钢筋时应检查其质量、凡有劈裂、缺损等伤痕的残段不得使用；3、 短段钢筋允许接长用作分布筋〔构造钢筋〕，主筋〔受力钢筋〕严禁有接头6.2.3钢筋排列的形状及各部位尺寸，主筋与分布筋的位置均应符合设计图纸的规定严禁倒置主筋间距误差不大于5mm，分布筋间距误差应不大于10mm1.2mm或1.0mm铁丝使用接续的钢筋时,接续点应避开应力最大处,并应相互错开,不得集中在一条线上,同一钢筋不得有一个以上的接续点钢筋绑扎与模板间隔20mm6.3混凝土浇筑6.3.1配制混凝土所用的水泥、砂、石和水应符合使用标准不同种类、标号的水泥不得混合使用；砂和石料的含泥量如超过标准，必须用水洗干净前方可使用配比符合设计标号搅拌均匀、45分钟内浇完浇筑落差大于3m，用漏斗或斜槽浇筑人工或机械振捣，不跑模、不漏浆混凝土浇筑初凝〔1小时〕后覆盖草帘等浇水善护日平均气温5℃时，采取防冻措施非直接承受载荷物件，日均气温15℃时养护24小时6.4水泥砂浆6.4.1水泥砂浆的配比，必须严格按规定规定配制。
〔讲义附表二〕6.4.2凡抹缝、抹角、抹面及管块接缝等处的水泥砂浆，其砂料必须过筛后使用，不得有豆石等较大粒径碎石在内6.4.3水泥砂浆养护应执行6.3的相关条款7铺设管道7.1地基7.1.1通信管道的基地基处理应符合设计文件的规定凡采用天然地基而设计又没有具体证明如何处理的，遇以下情况应及时向有关单位反映待提出处理方案前方可施工1．地下水位高于管道及人〔手〕孔最低高程的；2．土质松软，有腐蚀性土壤或属于回填的杂土层；沟底夯实抄平7.1.2高程符合设计。
