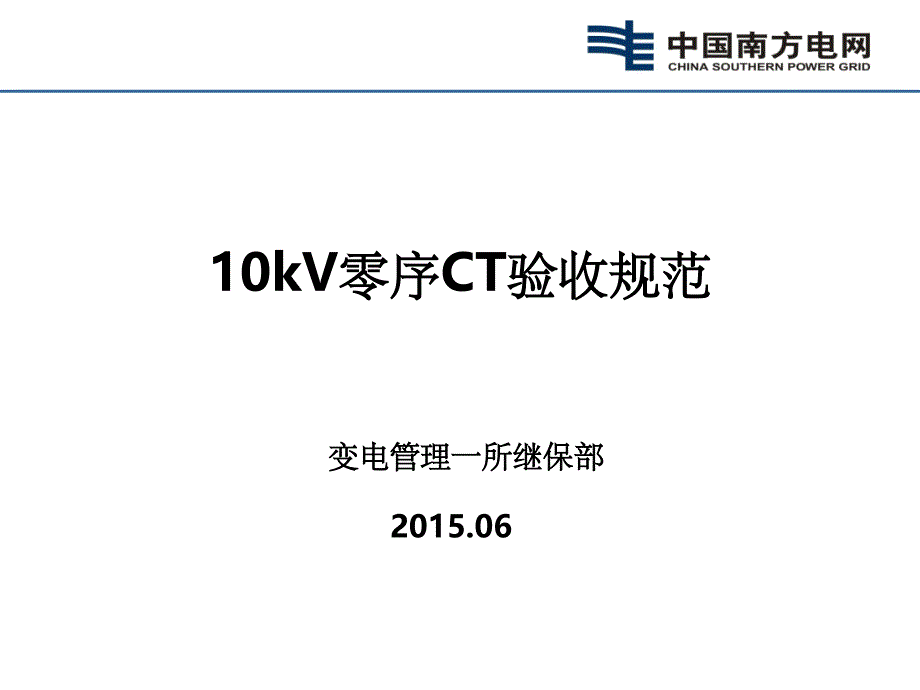

10kV零序CT验收规范 2015 06 变电管理一所继保部 封闭式零序CT 开启式零序CT 零序CT二次线圈 目录 一 背景 近期发现部分变电站10kV间隔存在同一个开关柜接入多回电缆出线 而柜内电缆未全部穿过零序电流互感器的情况 存在零序保护拒动或自动选线装置选线错误的风险 并接两根电缆 并接三根电缆 二 原则 零序电流保护工作原理 二 原则 零序电流保护具体应用 1 在三相线路上各装一个电流互感器 开关CT 2 让三相导线一起穿过零序CT 线路 接地变 电容器 站用变 3 在中性线N上安装一个零序CT 接地变 站用变 二 原则 国标GB50168 2006 电气装置安装工程电缆线路施工及验收规范 中对于电缆通过零序互感器时接地线安装有着明确要求 1 三芯电力电缆终端处的金属护层必须接地良好 2 塑料电缆每相铜屏蔽和钢铠应锡焊接地线 3 电缆通过零序电流互感器时 电缆金属护层和接地线应对地绝缘 4 电缆接地点在互感器以下时 接地线应直接接地 5 接地点在互感器以上时 接地线应穿过互感器接地 二 原则 零序CT接线方式一 零序电流互感器套在高压电缆近电缆头处的安装方法 电缆接地点在互感器以上 外壳接地线必须穿过零序电流互感器再接地 二 原则 零序CT接线方式二 电缆接地点在互感器以下 外壳接地线不穿过零序电流互感器 直接接地 三 验收要求 1 零序CT一次接地线检查 一 正确接线 错误接线 三 验收要求 1 零序CT一次接地线检查 二 正确接线 错误接线 三 验收要求 2 电缆金属屏敝接地线安装情况检查 金属屏敝接地线必须用绝缘胶布或者绝缘伸缩套包裹好 金属屏敝接地线不得过长 防止流经故障电流时弹起造成误碰 接地端不得使用缠绕的方法接地 必须做成线夹并用螺丝固定在接地桩上 三 验收要求 3 零序CT本体连接片紧固检查 本体连接片要紧固良好 不得触碰接地网 。
