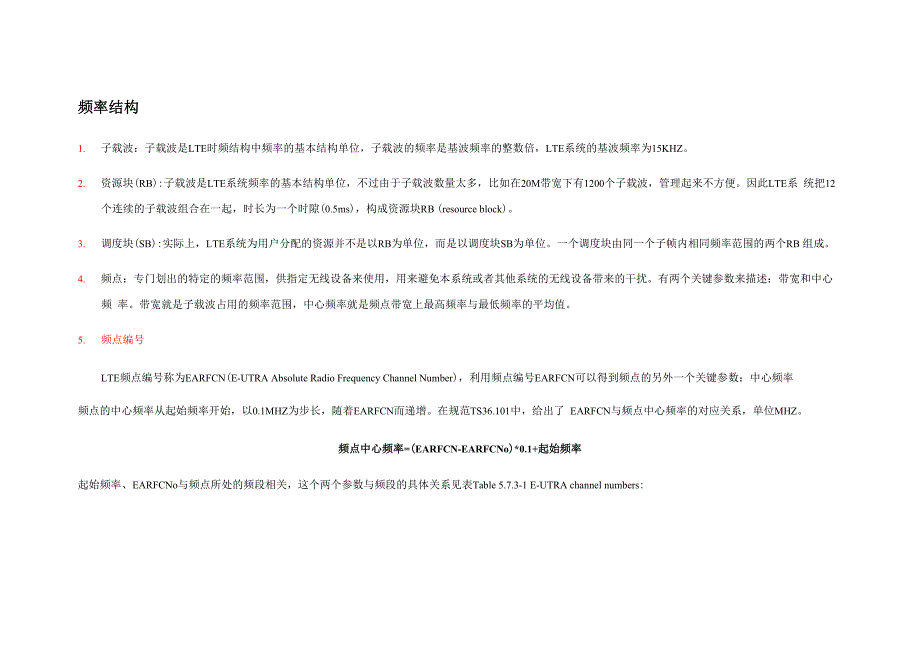

频率结构1. 子载波：子载波是LTE时频结构中频率的基本结构单位，子载波的频率是基波频率的整数倍，LTE系统的基波频率为15KHZ2. 资源块(RB):子载波是LTE系统频率的基本结构单位，不过由于子载波数量太多，比如在20M带宽下有1200个子载波，管理起来不方便因此LTE系 统把12个连续的子载波组合在一起，时长为一个时隙(0.5ms)，构成资源块RB (resource block)3. 调度块(SB):实际上，LTE系统为用户分配的资源并不是以RB为单位，而是以调度块SB为单位一个调度块由同一个子帧内相同频率范围的两个RB 组成4. 频点：专门划出的特定的频率范围，供指定无线设备来使用，用来避免本系统或者其他系统的无线设备带来的干扰有两个关键参数来描述：带宽和中心频 率带宽就是子载波占用的频率范围，中心频率就是频点带宽上最高频率与最低频率的平均值5. 频点编号LTE频点编号称为EARFCN(E-UTRA Absolute Radio Frequency Channel Number)，利用频点编号EARFCN可以得到频点的另外一个关键参数：中心频率频点的中心频率从起始频率开始，以0.1MHZ为步长，随着EARFCN而递增。
在规范TS36.101中，给出了 EARFCN与频点中心频率的对应关系，单位MHZ频点中心频率=(EARFCN-EARFCNo)*0.1+起始频率起始频率、EARFCNo与频点所处的频段相关，这个两个参数与频段的具体关系见表Table 5.7.3-1 E-UTRA channel numbers:LTE频点计算公式下行频点计算公式：FDL = FDL_low + 0.1(NDL - NOffs-DL)其中FDL为该载频下行频点，FDL_low对应频段的最低下行频点，NDL为该载频下行频点号，NOffs-DL对应频段的最低下行频点号对应关系表详见表5.7.3-1上行频点计算公式：FUL = FUL_low + 0.1(NUL - NOffs-UL)其中FUL为该载频上行频点，FUL_low对应频段的最低上行频点，NUL为该载频上行频点号，NOffs-UL对应频段的最低上行频点号对应关系表详见表5.7.3-1上下行频点号范围：0 - 65535.对应关系表详见表5.7.3-1如下:E-UTRA Operating BandDownlinkUplinkFDL_low [MHz]FDL_Hig [MHz]NOffs-DLRange of NDLFUL_low [MHz]FUL_Hig [MHz]NOffs-ULRange of NUL1211000 一 59919201800018000 - 1859921930600600 119918501860018600 - 191993180512001200-194917101920019200 - 199494211019501950 - 239917101995019950 - 20399586924002400 - 26498242040020400 - 20649687526502650 - 27498302065020650 - 207497262027502750 - 344925002075020750 - 21449892534503450 - 37998802145021450 - 2179991844.938003800 - 41491749.92180021800 - 2214910211041504150 - 474917102215022150 - 22749111475.947504750 - 49991427.92275022750 - 229991272850005000 - 51796982300023000 - 231791374651805180 - 52797772318023180 - 232791475852805280 - 53797882328023280 - 23379■ ■ ■1773457305730 - 58497042373023730 - 23849■ ■ ■33190019203600036000 - 36199190019203600036000 - 3619934201020153620036200 - 36349201020153620036200 - 3634935185019103635036350 - 36949185019103635036350 - 3694936193019903695036950 - 37549193019903695036950 - 3754937191019303755037550 - 37749191019303755037550 - 3774938257026203775037750 - 38249257026203775037750 - 3824939188019203825038250 - 38649188019203825038250 - 3864940230024003865038650 - 39649230024003865038650 - 3964941249626903965039650 - 41589249626903965039650 -4158942340036004159041590 - 43589340036004159041590 - 4358943360038004359043590 - 45589360038004359043590 - 45589447038034559045590 - 465897038034559045590 - 46589■ ■■61143714676443664436 - 64735143714676443664436 - 6473562178518056473664736 - 64935178518056473664736 - 6493563180018306493664936 - 65235180018306493664936 - 6523564254525756523665236 - 65535254525756523665236 - 65535NOTE: The channel numbers that designate carrier frequencies so close to the operating band edges that the carrier extends beyond the operating band edge shall not be used. This implies that the first 7, 15, 25, 50, 75 and 100 channel numbers at the lower operating band edge and the last 6, 14, 24, 49, 74 and 99 channel numbers at the upper operating band edge shall not be used for channel bandwidths of 1.4, 3, 5, 10, 15 and 20 MHz respectively./*1437M-1467M TDD 专网私有*//*1785M-1805M TDD 专网私有*//*1800M-1830M TDD 专网私有*//*TD D 私有*/注：频段，是频点的频率范围，与无线网络的制式相关，由国家的无线电资源管理部门来指定。
6.举例说明南京市政务专网使用的1.4G(1447~1467)，频段号61，EARFCNo的起始频率为64436，起始频率为1437MHZ，中心频率为1457 MHZ，那么对应的EARFCN就是 64436+200=64636。
