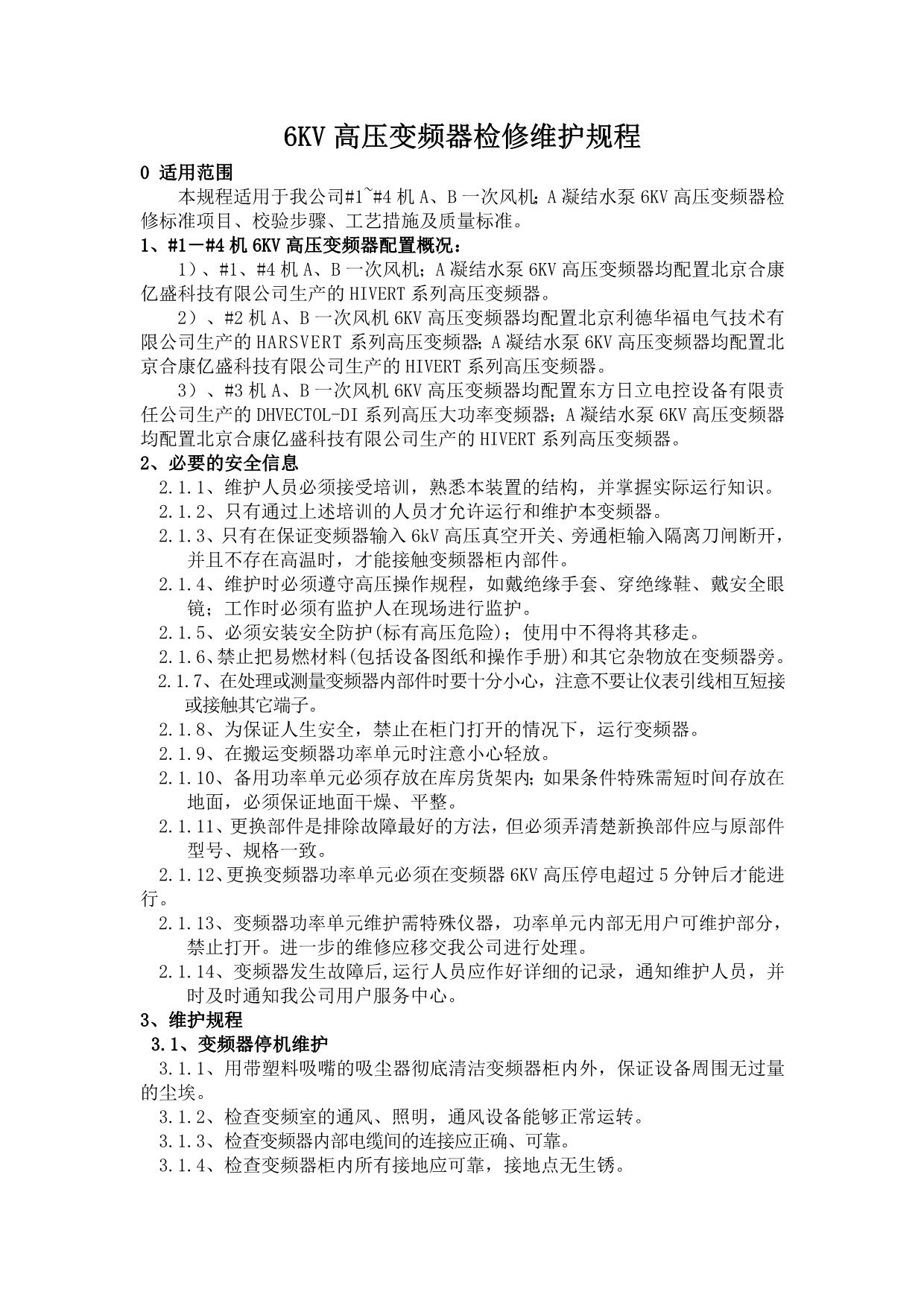

6KV 高压变频器检修维护规程0 适用范围本规程适用于我公司#1~#4 机 A、B 一次风机；A 凝结水泵 6KV 高压变频器检修标准项目、校验步骤、工艺措施及质量标准1、#1－#4 机 6KV 高压变频器配置概况：1）、#1、#4 机 A、B 一次风机；A 凝结水泵 6KV 高压变频器均配置北京合康亿盛科技有限公司生产的 HIVERT 系列高压变频器2）、#2 机 A、B 一次风机 6KV 高压变频器均配置北京利德华福电气技术有限公司生产的 HARSVERT 系列高压变频器；A 凝结水泵 6KV 高压变频器均配置北京合康亿盛科技有限公司生产的 HIVERT 系列高压变频器3）、#3 机 A、B 一次风机 6KV 高压变频器均配置东方日立电控设备有限责任公司生产的 DHVECTOL-DI 系列高压大功率变频器；A 凝结水泵 6KV 高压变频器均配置北京合康亿盛科技有限公司生产的 HIVERT 系列高压变频器2、必要的安全信息2.1.1、维护人员必须接受培训，熟悉本装置的结构，并掌握实际运行知识2.1.2、只有通过上述培训的人员才允许运行和维护本变频器2.1.3、只有在保证变频器输入 6kV 高压真空开关、旁通柜输入隔离刀闸断开，并且不存在高温时，才能接触变频器柜内部件。
2.1.4、维护时必须遵守高压操作规程，如戴绝缘手套、穿绝缘鞋、戴安全眼镜；工作时必须有监护人在现场进行监护2.1.5、必须安装安全防护(标有高压危险)；使用中不得将其移走2.1.6、禁止把易燃材料(包括设备图纸和操作手册)和其它杂物放在变频器旁2.1.7、 在 处 理 或 测 量 变 频 器 内 部 件 时 要 十 分 小 心 ， 注 意 不 要 让 仪 表 引 线 相 互 短接 或 接 触 其 它 端 子 2.1.8、为保证人生安全，禁止在柜门打开的情况下，运行变频器2.1.9、在搬运变频器功率单元时注意小心轻放2.1.10、备用功率单元必须存放在库房货架内；如果条件特殊需短时间存放在地面，必须保证地面干燥、平整2.1.11、更换部件是排除故障最好的方法，但必须弄清楚新换部件应与原部件型号、规格一致2.1.12、更换变频器功率单元必须在变频器 6KV 高压停电超过 5 分钟后才能进行2.1.13、变频器功率单元维护需特殊仪器，功率单元内部无用户可维护部分，禁止打开进一步的维修应移交我公司进行处理2.1.14、变频器发生故障后,运行人员应作好详细的记录，通知维护人员，并时及时通知我公司用户服务中心。
3、维护规程3.1、变频器停机维护3.1.1、用带塑料吸嘴的吸尘器彻底清洁变频器柜内外，保证设备周围无过量的尘埃3.1.2、检查变频室的通风、照明，通风设备能够正常运转3.1.3、检 查 变 频 器 内 部 电 缆 间 的 连 接 应 正 确 、 可 靠 3.1.4、检查变频器柜内所有接地应可靠，接地点无生锈3.1.5、检查变频器旁通柜高压开关的操作应正常，能正确合闸和分断3.1.5、变频器试运行完成后，应重新检查紧固变频器内部电缆的连接各螺母3.1.6、半年内应再紧固一次变频器内部电缆的连接各螺母3.1.7、半年后每六个月紧固一次变频器内部电缆的连接各螺母3.2、变频器运行维护3.2.1、认真监视并记录变频器触摸屏上的各显示参数，发现异常应即时反映3.2.2、认真监视并记录变频室的环境温度，环境温度不能超过 40℃3.2.3、变频器柜门上的过滤网通常每周应清扫一次；如工作环境灰尘较多，清扫间隔还应根据实际情况缩短3.2.4、变频器正常运行中，一张标准厚度的笔记本纸应能吸附在柜门进风口过滤网上3.2.5、变频室必须保持干净，应根据现场实际情况随时清扫3.2.6、变频室的通风、照明必须良好，通风设备能够正常运转。
3.2.7、变频器功率单元柜出风口温度不能超过 80℃3.2.8、如果变频器停机后恢复运行，如果环境潮湿，请先打开各控制电源和6KV 电源，使变频器通风半小时，以驱除变频器内部潮气，然后再启动运行3.3、变频器的日常维护为保证 6KV 高压大功率变频高可靠性，定期的维护是至关重要的，维护内容如下：3.3.1 一星期左右清理一次柜门防尘滤网的灰尘，保证冷却风路的通畅如果环境灰尘污染严重，定期清理的时间还应缩短3.3.2 最好两个月左右停机检查一遍所有电气连接螺栓，看看有没有螺栓松动及电缆虚接现象；3.3.3 值班人员或维护人员要定期对变压器进行巡视、检查，记录变压器绕组的温度值在正常使用条件下运行时，保证变压器的线圈温升不超过限值80℃3.3.4 变频器正常运行时，应注意经常对变频器室温度进行巡视，保证变频器的环境温度不高于 40℃3.3.5 如果变频器停机后恢复运行，如果环境潮湿，请先打开各控制电源和6KV 电源，使变频器通风半小时，以驱除变频器内部潮气，然后再启动运行附录：变频器检查项目一览表检查位置 检查项目周围环境确认环境温度、湿度、振动，空气中有无灰尘、气体、油雾、水滴等，周围有没有放置工具等异物、危险品。
电 压 主电路、控制电路输入电压是否正常液 晶 屏 液晶屏显示是否清楚，是否缺少字符；有无异常声音或异常振动，螺栓是否松动，有无变形损伤，有无过热造成的变色，有无粘着灰尘、污损整 体螺栓是否松动或脱落，机器、绝缘体有无变形、裂纹、破损或因过热的老化变色，有无附着灰尘、污损主电路导体有无因过热造成的变色，是否偏斜，电线外皮是否破损或变色、有无损伤移相变压器有无异常的鸣叫、温度、怪味控制电路螺丝类、接插件是否松动，是否有怪味、变色，是否有裂纹、破损、变形或显著生锈冷却系统有无异常声音或异常振动，螺栓类是否有松动，有无因过热而出现的变色，散热器的进排气口的间隙是否堵塞或附有异物4、高压变频器调试方案4.1、调试前的准备工作：检查所有控制电缆、动力电缆、柜内接线、地线的正确性以及螺丝的松紧4.2、控制部分调试： 4.2．1、排除人机界面上显示的所有故障（高压未就绪除外），变频器应显示控制器就绪4.2．2、将本控/远控按钮打到本控位置；在参数设置中选择不带高压调试，将高压就绪接点短接，界面显示系统待机；这样就可以模拟变频器的运行，进行控制部分的本机调试4.2．3、将本控/远控按钮打到远控位置；进行控制部分的远程调试。
若远程给定的是 4～20mA 模拟量信号，要注意调整模拟输入系数，使其对应0.5～50Hz4.2．4、高压开关联动调试：a、 高压开关没有吸合前，变频器旁路柜电磁锁带电，隔离刀闸可以自由操作b、 高压开关打到试验位置，小车拉出，确保不会高压突然加电c、 将变压器温度严重过热接点短接，模拟出一个重故障在故障没有排除前，高压开关不能吸合d、 高压开关吸合，此时，电磁锁不能操作，按下变频器控制柜柜门上的急停按钮，高压开关应能分断4.2．5、操作台指示灯调试：a、 把变频器柜门打开，轻故障指示灯应变亮柜门闭合后，轻故障指示灯应熄灭把变压器温度严重过热接点短接，重故障指示灯应变亮摘掉短接线后，按变频器界面上的复位按钮，重故障指示灯应熄灭b、 把本控/远控按钮打到本控位置，按变频器界面上的启动按钮，变频器应按照设置好的加速时间，运行到设置频率此时，运行指示灯应变亮按变频器界面上的急停按钮，变频灭器应立即停止输出，运行频率马上变为零此时，运行指示灯应熄灭c、 运行频率指示调试：在变频器参数菜单里，进入模拟输出菜单选中通道 1，在仪表设置里把量程设为 0－50Hz；选择电流源，输出范围设为4－20mA。
把变频器设为 50Hz，此时操作室仪表应为满量程显示把变频器设为 0Hz，此时操作室仪表应显示为零把变频器设为25Hz，此时操作室仪表应显示在中间位置d、 操作按钮调试：i. 把本控/远控按钮打到远控位置，将高压就绪接点短接ii. 按下操作台的启动按钮，变频器应启动，运行指示灯应变亮iii. 按下操作台的停车按钮，变频器应停车，按照预先设定后的减速时间停车，运行指示灯在完成停车后熄灭iv. 按下操作台的急停按钮，变频器应立即停车，运行指示灯熄灭；高压开关断开v. 按下操作台的加速按钮，变频器设置频率会增加按下操作台的减速按钮，变频器设置频率会减小4.3、高压上电：4.3.1、上电前仔细检查所有接线，地线，保证没有虚接情况，保证变压器、电机以及动力电缆的绝缘4.3.2、确认一次回路的接线正确性，保证输入输出没有接反4.3.3、合工频刀闸 QS3，此时工频指示灯亮确定 QS1，QS2 应在断开位置，联系高压室，上电后断电，确认电机工频时的正反转4.3.4、分断 QS3，合输入刀闸 QS1，关上所有柜门，联系高压室，准备上电所有无关人员离开现场，操作人员在离开安全距离以外4.3.5、上高压，测量所有模块的输入。
4.3.6、将高压切断，待模块放完电后，连接铜排4.3.7、上高压，测量输出，三相应均衡，分别记录各频率点对应的输出电压，让运行人员去电机边测电机振动情况，每 5Hz 测一次4.3.8、分断高压，合旁路柜变频输出刀闸 QS2，此时变频指示灯亮以5Hz 的运行频率点试车，观察变频时风机转向4.3.9、按照工艺要求正式带载试车5、变频器保护定值5.1、过流保护：5.1.1、变频器输出电流超过电机额定电流的 120%允许 1 分钟，超过则立即保护停机，我们称之为“过流保护”；5.1.2、变频器输出电流超过电机额定电流的 150%允许 3 秒钟，超过则立即保护停机，我们称之为“过载保护”；5.1.3、变频器输出电流超过电机额定电流的 200%允许 10 微秒，超过则立即保护停机，我们称之为“速断”；5.2、过压保护：检测每个功率模块的直流母线电压，如果超过额定电压的 115%，则变频器保护停机5.3、 欠压保护：检测每个功率模块的直流母线电压，如果低于设定的数值（65%额定电压，延时 3S），否则变频器保护停机5.4、超温保护： 5.4.1、变压器的温度 130℃时轻故障报警，140℃保护停机；5.4.2、柜体内温度超过 40℃时轻故障报警；5.4.3、单个模块散热片超过 85℃被旁路（是否停机取决于设定的旁路模块个数）5.5、 模块欠压、过压具体参考数值460 VAC 模块 欠压 500 VDC（为额定值的 77%）额定直流母线电压 650 VDC过压 800 VDC（为额定值的 123%）700 VAC 模块 欠压 700 VDC（为额定值的 71%）额定直流母线电压 990 VDC过压 1150 VDC（为额定值的 116%）。
