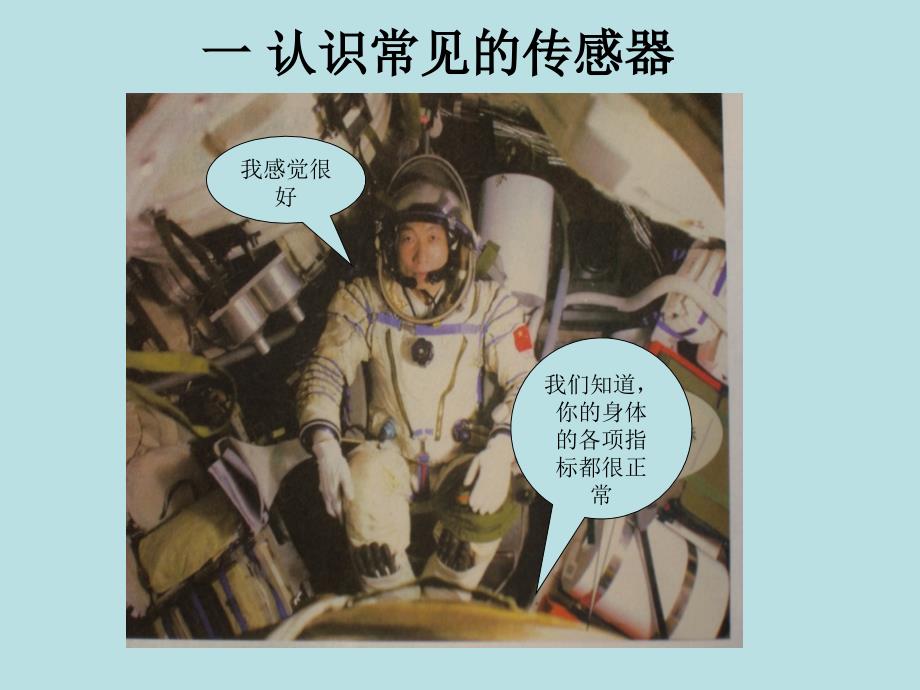

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,一 认识常见的传感器,我们知道，你的身体的各项指标都很正常,我感觉很好,声控灯是如何自动亮的呢？,路灯又是如何能在夜晚自动亮的呢？,思考,一、什么是传感器,1,、,定义：传感器是指这样一类元件，它能够感受诸如力、温度、光、声、化学成分等,非电学量,，并能把它们按照一定的规律转换为电压、电流等,电学量,，或转换为电路的,通断,第一节 认识常见的传感器,声音信息,传感器,电信号,光信息,传感器,电信号,第一节 认识常见的传感器,讨论一,为什么一定要通过传感器完成信息的检测工作呢？,因为电子控制系统的控制过程是由电子电路来完成的，电子电路所能处理的只能是电信号如前面所讲的声控灯、光控路灯的控制，声音和光都不是电信号，必须把这些非电信号转换为电流、电压等电信号后，才能通过电子电路来传输、处理、存储和输出，实现电子控制传感器是如何转换信息的,?,传感器一般由敏感元件和输出部分组成，通过敏感元件获取外界信息并转换为电信号，通过输出部分输出,讨论二,对应的传感器：,人的感觉器官,眼,耳,鼻,舌,皮肤,光敏传感器,声敏传感器,气敏传感器,味觉传感器,压敏、热敏、湿敏传感器,第一节 认识常见的传感器,三、常见传感器的类型和作用,传感器的类型很多，常见的有光敏传感器、热敏传感器、声敏传感器、湿敏传感器、气敏传感器、力敏传感器和位移传感器等。
由于它们各自的材料不同和结构上的差异，它们所转换的信息也各不相同第一节 认识常见的传感器,热敏传感器,力敏传感器,湿敏传感器,力敏传感器,气敏传感器,观察,小试验,按照以下电路图连接元器件，观察光线的变化对,LED,的影响第一节 认识常见的传感器,1.,光敏传感器,R,LED,9V,第一节 认识常见的传感器,电路符号和实物图,工作原理,有光照时电阻小（几十,K,以下），电路接通；有光照时电阻大（,10M,以上），电路断开，由此把光信号转换为电信号结果分析,小试验,按照以下电路图连接元器件，观察声音对声控灯泡亮、灭的影响声控灯泡,220V,第一节 认识常见的传感器,2.,声敏传感器,第一节 认识常见的传感器,电路符号和实物图,工作原理,能通过声音引起的振动产生微弱的电信号由此把声音信号转换为电信号结果分析,第一节 认识常见的传感器,3.,磁敏传感器（干簧管）,小试验,按照以下电路图连接元器件，并将磁铁移近、移出干簧管，观察灯泡的亮、灭3V,电路符号和实物图,第一节 认识常见的传感器,工作原理,无磁场时，两个簧片相互分离，干簧管处于,“,关断,”,状态；当有磁场时，铁合金簧片被磁化，两个簧片相互吸引，干簧管处于,“,接通,”,状态。
由此把磁信号转换为电信号结果分析,小试验,4.,热敏传感器（热敏电阻）,第一节 认识常见的传感器,按照以下电路图连接元器件，接通电源，再用手握住热敏电阻，观察灯泡的亮度的变化R,LED,3V,K,热敏电阻,电路符号和实物图,工作原理,热敏电阻的阻值随着温度的变化而变化，从而控制电路中电流通断或大小，由此把温度信号转换为电信号第一节 认识常见的传感器,马上行动（,P22,）,第一节 认识常见的传感器,力敏传感器,接受,信息，并转换为电信号,接受声信号，并转换为电信号,位移传感器,接受,并转换为,超声波传感器,接受,并转换为,力,声敏传感器,位移信息,电信号,超声波信息,电信号,第一节 认识常见的传感器,四、传感器的检测,为了确定传感器的质量好坏，必须对它进行检测在精度要求不高的检测时，通常可以用多用电表第一节 认识常见的传感器,分组试验,1,光敏电阻的检测,第一节 认识常见的传感器,分组试验,2,热敏电阻的检测,S,3V,R,2,470,R,1,热敏电阻,测量点,温度计,铁架台,第一节 认识常见的传感器,试验总结,请三个小组代表上黑板画出在不同温度下，热敏电阻的阻值曲线通过以上曲线分析热敏电阻的阻值变化的规律。
能力展示,空调的温度自动控制过程应该选择什么传感器？,第一节 认识常见的传感器,第一节 认识常见的传感器,控制箱,水泵,磁,环,传感器,图为水位自动控制系统，磁环可以随着水位沿着传感器上下移动，将水位信息转换为电信号后送给控制箱，实现闭环控制你认为选择什么传感器比较合适能力展示,第一节 认识常见的传感器,参考答案,空调使用的传感器是,热敏传感器水位自动控制系统可以采用,磁敏传感器（干簧管传感器）课后思考,传感器在生活、生产中有哪些应用？,第一节 认识常见的传感器,五 传感器的应用,1,、力电传感器的应用,电子秤,原理分析,：,力,电阻变化,电压,五 传感器的应用,1,、力电传感器的应用,电子秤,U,1,U,2,双金属片温度传感器,的作用：控制电路的通断,.,课本,P,57,思考与讨论,五 传感器的应用,4,、温度传感器的应用,电熨斗,思,考与讨论,：,（,1,）常温下，上、下触点应是接触的还是分离的？当温度过高时，双金属片将怎样起作用？,常温下，上、下触点应是接触的，但温度过高时，由于双金属片受热膨胀系数不同，上部金属膨胀大，下部金属膨胀小，则双金属片向下弯曲，使触点分离，从而切断电源，停止加热温度降低后，双金属片恢复原状，重新接通电路加热，这样循环进行，起到自动控制温度的作用,（,2,）熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度，这是如何使用调温旋钮来实现的？,熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度，此时可通过调温旋钮调节升降螺丝，升降螺丝带动弹性钢片升降，从而改变触点接触的难易，达到控制在不同温度的目的,【,案例分析,】,光传感器的应用,火灾报警器,平时，光电三极管收不到,LED,发出的光，呈现高电阻状态烟雾进入罩内后对光有散射作用，使部分光线照射到光电三极管上，其电阻变小与传感器连接的电路检测出这种变化，就会发出警报,.,五传感器的应用,【,案例分析,】,光传感器的应用,火灾报警器,常见的光传感器：光敏电阻、光电管、光电二极管、光电三极管,.,五 传感器的应用,五、课堂小结,1,、传感器：将,非电学量,转换为,电学量,。
2,、光敏电阻：一般电阻随光强的,增大,而,减小,3,、热敏电阻：,负,温度系数：电阻随温度的,升高,而,减小,正,温度系数：电阻随温度的,升高,而,增大,4,、传感器的应用,。
