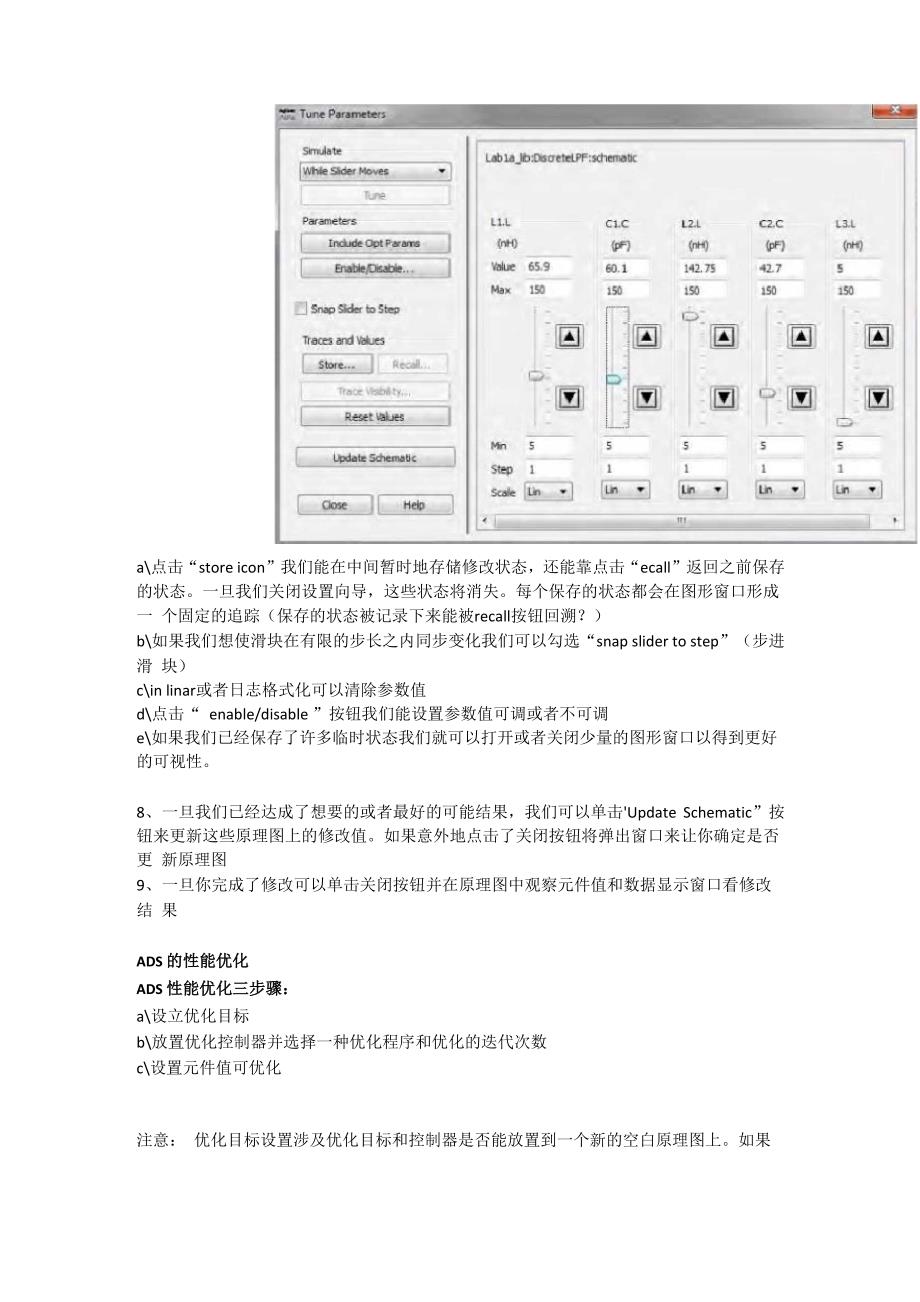

a\点击“store icon”我们能在中间暂时地存储修改状态，还能靠点击“ecall”返回之前保存 的状态一旦我们关闭设置向导，这些状态将消失每个保存的状态都会在图形窗口形成一 个固定的追踪（保存的状态被记录下来能被recall按钮回溯？）b\如果我们想使滑块在有限的步长之内同步变化我们可以勾选“snap slider to step”（步进滑 块）c\in linar或者日志格式化可以清除参数值d\点击“ enable/disable ”按钮我们能设置参数值可调或者不可调e\如果我们已经保存了许多临时状态我们就可以打开或者关闭少量的图形窗口以得到更好 的可视性8、 一旦我们已经达成了想要的或者最好的可能结果，我们可以单击'Update Schematic”按 钮来更新这些原理图上的修改值如果意外地点击了关闭按钮将弹出窗口来让你确定是否更 新原理图9、 一旦你完成了修改可以单击关闭按钮并在原理图中观察元件值和数据显示窗口看修改结 果ADS 的性能优化ADS 性能优化三步骤：a\设立优化目标b\放置优化控制器并选择一种优化程序和优化的迭代次数c\设置元件值可优化注意： 优化目标设置涉及优化目标和控制器是否能放置到一个新的空白原理图上。
如果能我们才能通过“File” 一 “Save Design as Template ”将设计保存为我们自己的模板，通过这种方式来 保存我们在设置这些内容以备将来之用这方面努力的成果通过“Insert-Template”（插入一模板）任何新的设计都能插入到任何工作区的这个模板中， 然后选择这个我们可能在更早时期保存的模板请注意优化变量在每个设计中都是不一样的，因此我们需要重定义这些成分的值为可优化的 并设置它们的限制范围而且，这些目标说明可能因为每次需求的变更而变更请记住,ADS中每次的所有设置都能保存为模板以供将来使用，包括data dislay（数据显示）（数 据显示是能够通过Insert—Template option （插入一模板选项）被插入到数据显示页面的）第 3 章：谐波平衡优化（如下场合）ADS执照使用：• 非线性模拟（HB） （Harmonic Balance谐波平衡）第3章：谐波平衡（HB）模拟谐波平衡是为非线性电路和系统上模拟失真情况下使用的频率领域内的分析技术它在优化 模拟的射频和微波问题上非常适用，因为这些是在频率领域最合理的操作方式你能分析功 率放大器，频率乘法器，混频器，调频器等等，在大的正弦信号驱动下。
谐波平衡模拟能使电路多音模拟呈现调制频率转换这包括谐波之间的频率转换不仅电路 自己能产生谐波，而且每个信号源&imulus（刺激物，此处引申为信号源、激励）也能产生 谐波或者微带信号激励可包含多达12个非谐波相关的源系统里总的频率次数被比如内 存，交换空间，和模拟速度所限制谐波平衡方法是迭代的它是建立在给定的正弦激励存 在一个稳态的近似到令人满意的精度的假设上，这个方法能通过平均有限傅里叶级数近似到 令人满意的精度因此，所有电路节点电压的频率成分用一套振幅r-相位来表示电流从节 点流入线性元件，包括所有的分布式元件，由直接的频域线性分析进行计算从节点过来进 入非线性元件电流属于时域计算广义傅里叶分析被用来从时域到频域的转换谐波平衡方法是用广义傅里叶级数近似的，所有这个方法不能呈现瞬态行为时间导数能边 界条件精确计算（求极限），v（0）=v（t），自动满足所有迭代截断的傅里叶近似+N电路方程 会形成一个简化函数NxM 非线性代数方程用牛顿方法解决了傅里叶系数问题，内部线性问题被下面的方法解决 了：• 小问题用直接的方法（高斯消元法）• 大问题用克雷洛夫-空间法（比如 GMRES）谐波平衡中的非线性元件（晶体管，二极管等等）在时域里被评估，而通过FFT将其转化成 频域。
怎样使用谐波平衡模拟：一次成功的谐波平衡分析：1、 添加谐波平衡模拟成分到原理图，双击来编辑它在频率标签下填入各个选项参数 键入至少一个基础频率和要模拟的谐波数量确保一个设计中所有感兴趣的基谐波的频率定义已经被建立比如，混频器应该包含对 RF 和 LO 振动频率的定义如果超过一个基频被输入了，设置最大的混频次序在模拟中这这限制了要考虑的混频产品 的数量关于这个参数的更多信息，参考 ADS 谐波平衡模拟文档下的“ harmonics and maximum mixing order"部分• 你可以使用之前的模拟方法来加速这个模拟进程关于这方面的更多信息参考ADS说 明文档中的谐波平衡部分• 你可以将执行预算计算作为模拟的一部分关于预算分析的信息，参考章节“Using circuit simulatiors for RF system analysis” （用电路模拟器作射频系统分析）• 你可以进行小信号分析使能小信号选项并在small-sig标签的相关区域填入相关参数, 关于细节部分，参考Harmonic Balance for Mixers（谐波平衡混频器）• 你可以进行非线性噪声分析。
选择噪声标签，是能非线性噪声现象并在噪声（1）和噪 声（2）的对话框中填入相关参数• 如果你的设计包含一个震荡接口设备,是能振荡器选项并在Osc标签下的相关区域填入 相关相关参数振荡器模拟的谐波平衡特别集中在模拟振荡器设计上实验：谐波平衡模拟流程：1、 创建一个新的工作区，命名为Lab2_HBSimulation_wrk2、 创建一个工作原理图单元（命名为SystemAmp）并将Amp （放大器）模型从System-Amps and Mixers库中放到原理图上3、 双击这个放大器元件并如下设置放大模型参数如下：S2=dbpolar（20,0）... =dbpolar（-20,0）...=TOI=204、 将源P_1Tone从“Sources-Freq Domain”库放到原理图上并如下设置它的参数：P=polar（dbmtow（pin）,0）Freq=5Ghzdbmtow（）是一个将我们输入进源的噪声功率转换成watts（瓦特）.为了内部计算的目的5、 在放大器后从Simulation-HB库中中放置Term元件6、 单击 Wire Lable图标命名为vout并单击Frequency，RF）：又称为「射频集成电路（RFIC）」，是处理高频电磁波所有芯片的总称，通 常包括：传送接收器（Transceiver）＞低噪声放大器（LNA）、功率放大器（PA）、带通滤波器 （BPF）、合成器（Synthesizer）＞混频器（Mixer）等，通常由砷化镓晶圆制作的MESFET、 HEMT组件，或硅锗晶圆制作的BiCMOS组件。
