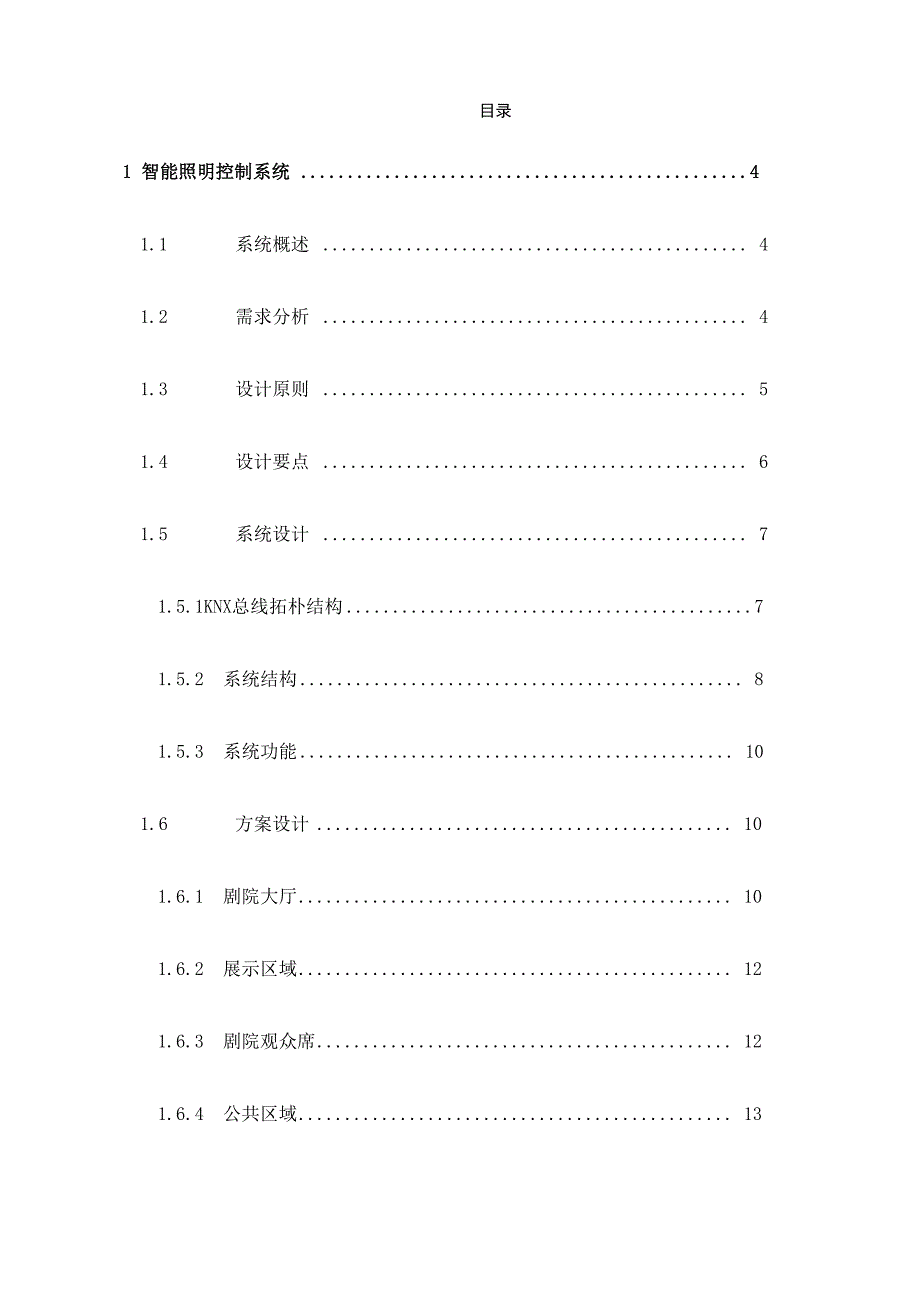

目录1 智能照明控制系统 41.1 系统概述 41.2 需求分析 41.3 设计原则 51.4 设计要点 61.5 系统设计 71.5.1KNX总线拓朴结构 71.5.2 系统结构 81.5.3 系统功能 101.6 方案设计 101.6.1 剧院大厅 101.6.2 展示区域 121.6.3 剧院观众席 121.6.4 公共区域 131.6.5 后台休息区 141.6.6 泛光照明 151.6.7 地下车库照明 151.7 与第三方接口 161.8 主要设备参数 161.8.1 监控管理软件 161.8.2 2、4、8、12 路 16A 开关控制器 181.8.3 窗帘控制模块 191.8.4 触摸屏 191.8.5 存在感应器带耦合器光感红外 201.8.64路通用输入/输出接口 211.8.7带LCD温控智能控制面板 221.8.8 智能面板带耦合器 231.9 施耐德电气介绍（仅供参考） 231.9.1 施耐德电气集团简介 231.9.2 施耐德电气ISC ECS 261 智能照明控制系统1.1系统概述珠海歌剧院设计一套智能灯光控制系统，采用 Schneider KNX 全数字分布式 控制系统，对区域内各类照明等电气设备进行自动化和集中控制管理，实现能源 监测，不仅可有效管理楼宇的电气设备，提供灵活多变的使用功能和效果，还可 以维护并延长灯具及电气设备的使用寿命，达到安全、节能、人性化、智能化的 效果，并能在今后的使用中方便地根据用户的需求进行扩展。
1.2需求分析根据歌剧院设计规划和使用要求，配置智能照明控制系统的功能分析如下：区域控制要求剧院大厅灯光场景控制、灯光开关控制、窗帘控制、照度控制、时钟控制剧院观众席灯光场景控制、照度和红外动态控制、日光灯调光、单灯控制调节后台休息区灯光场景控制、窗帘控制、智能家居控制电梯厅、走道等公共区域灯光场景控制、时钟控制、照度和红外动态控制泛光、景观照明灯光场景控制、时钟控制、照度控制展示中心单灯控制、灯光场景控制、时钟控制、照度控制1.3设计原则根据现行国家规范和项目技术文件的要求，我们在对珠海歌剧院项目 KNX 智能照明控制系统的设计中遵循以下的原则：先进性：采用代表当今世界先进技术水平的成熟稳定的系统设备，并建立一 个可扩展的平台，充分保护前期工程投资和后续扩展，使系统具有先进性实用及方便性:系统可容纳不同控制管理的需要突出体现项目建设“以 人为中心”的思想，给客人以舒适，给管理者以方便绿色节能性:系统的设计重点、管理重心和维护优化应围绕节能而展开通 过能源分析、软件编程实现各种节能手段，采用优质管理达到节能效果 满足 LEED 认证要求安全性、可靠性：采用分布式总线控制，安全性高，系统将任务分配给系统 中每个现场处理器，免除因系统内某个设备的损坏而影响整个系统的运行。
模块化及扩展性：系统采用模块化设计，总体规划，分步实施；具有良好的 兼容性和可扩充性，既可采用RS232/485接口、OPC等标准方式将的不同厂商的 设备通过各种通讯方式集成，也可以通过OPC等标准方式向更高级的上位管理系 统(如BMS)提供数据，集成管理合理性及经济性：系统能最大限度的降低设备的运行成本；满足客户需求， 力求系统在初次投入和整个运行生命周期内获得最佳的性能价格比1.4 设计要点1) 采用全数字分布式智能控制系统，并符合国际通用的 EIB/KNX 标准，模 块化结构，分散式布置每个控制器都带有CPU，当系统出现故障的情 况下仍可以独立完成各种控制功能；2) 模块中带有内置电流检测功能，可分别检测每个回路的电流，当负载电 流超出或低于门限值后报警，并具备能耗计算，开灯计时、计次，门限 闪烁功能；3) 可采用多种网络拓扑结构如总线型、星型、树型，系统具有强大的兼 容性，系统内元件通用性强；4) 总线元件及现场控制面板运行电压为 24VDC；5) 智能控制器采用便于安装维护的导轨式安装方式，体积小巧并可安装于 强弱电箱内；6) 各类传感器、控制面板等可直接接于控制层总线上智能面板具有多种造型、多种材质、多种颜色供选择，以便与装饰的风格相匹配；7) 系统具备照度、时间、动态检测、场景控制功能，满足亮度控制、组合 控制等多种控制需求；8) 系统控制设备采用了软启动和软关断技术，避免了灯丝的热冲击，使灯 具寿命进一步得到延长。
1.5系统设计1.5.1 KNX 总线拓朴结构支线是KNX系统的最小单元，每条线最多可接64个EIB设备，每条线总线长度不超过1000 米，电源到设备距离不超过 350米当总线元件超过64个或需要选择不同的结构时，则最多可以有15条支线通过线路耦合器组合成一条主线，所述结构称为域域E1 i.o-c1.151亞鎌合器1豈线辎合器15115.63总线可以按照主干线的方式扩展，总线上可以连接多达15 个域，整个系统可以连接14400个KNX设备，满足XXXX项目日后系统扩展的需要12no主践1联忌准0.0I8H151.15.631.5.2 系统结构本方案采用Schneider KNX系统进行设计，采用全分散分布式总线结构，并 符合国际通用的 EIB 标准和 LEED 认证要求，系统强大的扩展性，为系统的扩建 提供良好的解决方案,系统主要输入单元、输出单元、系统单元和传输网络构成：1) 输入单元：智能面板和各种感应器、红外遥控器、网关等；2) 输出单元：智能开关/调光控制器、I/O控制器、时钟控制器;3）系统单元：KNX/USB模块、支线耦合器、系统电源、系统管理软件等;4）传输网络：KNX控制线缆、IP网络等。
所有设备均内置微处理器和存储单元，并通过 KNX 总线（可采用总线型、 星型和树形）连接成网络智能控制系统所有单元器件可以记忆对其设定的参数 每个元件在控制网络中均有唯一的地址码以供识别，可以单独对每个元件进行编 程所有对智能设备的控制设定被分散存储在各个元件中，KNX智能控制系统结 构图如下：通过输入单元（智能面板、红外遥控器）控制各设备工作状态输入单元通过群组地址和输出组件建立对应联系当有输入时，输入单元将其转变为指令信号在KNX 上广播，所有的输出单元（开关控制器、窗帘控制器等）接收并做出判断，控制相应输出根据项目功能规划和建筑布局，系统配置6条支线分区，详细配置参考系统 点表，每条支线通过支线耦合器串联并通过KNX/IP网关接入计算机网络系统与 中心控制室电脑联网，系统可以通过OPC SERVER方式与BMS系统集成管理1.5.3系统功能1) 实现设备的全自动运行；2) 实现系统的智能化管理；3) 维持设备正常的工作状况；4) 实现设备的节能，降低营运成本；5) 维持建筑物内部舒适的照度、温度环境；6) 延长电气设备的使用寿命以及提高安全性；7) 实现设备故障的实时报警和必要的保护措施；8) 运行数据、报警数据、操作数据的存储和归档。
1.6方案设计1.6.1剧院大厅作为高档剧院的大厅应该最大限度地为顾客提供一个舒适、优雅、端庄的环 境其灯具的选用和灯光布置不只是为了大厅照明的需要，更应考虑照明的气氛 及照明与建筑装潢的协调，使大厅实现真正的智能管理整个大厅的智能控制由 系统自动管理，系统根据大厅运行时间和内外部环境亮度、温度对比自动调整灯 光效果、自动控制空调系统、窗帘系统等，实现无人化操作大厅接待区安装智能控制面板，根据接待区域各种功能特点和不同的时间 段，可预设多种灯光场景模式；同时，工作人员也在中控电脑上可进行手动编程， 能方便地选择或修改灯光场景和控制模式；根据不同的用户设置不同的操作权 限，比如：设置几组基本灯光场景，不需要密码就可以实现开关，其它的场景需 要密码才可以操作；灯光场景的修改编辑，需要工程师或高级管理员的密码才可 以操作系统充分利用由玻璃幕墙浸入的自然光，实现日照自动补偿当天气阴沉或 夜幕降临，大厅的吊灯及主照明将逐渐开启；当室外阳光明媚，系统将自动关闭 一些回路灯光使室内保持要求的亮度，节电可达到50%以上大厅设计了亮 度传感器，室内外各些设置一些，通过室内外环境亮度对比，达到自动灯光开启 的目。
通过安装在建筑四个侧面的光线感应自动控制户外遮阳，可以在夏天光照强 烈时有效减少辐射热，防止室内温度过高，节省空调能耗灯组的开启（包括筒灯调光、日光灯带等）亮度恒定控制，根据室外的亮度自动调节室内的灯光亮度值，提供舒适、 节能、方便的室内环境场景控制，不同的时间场合，营造不同的灯光氛围还可以配合时间控 制，实现白天、夜晚以及深夜的灯光效果，节假日的气氛烘托等遮阳控制系统，根据光照强烈时有效减少辐射热，防止室内温度过高集中可视控制在前台可以通过可视软件、触摸屏等设备对大厅的灯光、 空调、窗帘、遮阳等设备实现集中管理和控制1.6.2展示区域展示区域常采用日光灯和节能灯，通过系统控制灯光和窗帘，始终保持合适 的展示区灯光环境，可分别预多种灯光场景，也可由工作人员进行手动编程，能 方便地选择或修改灯光场景可通过现场智能控制面板，根据办公区域功能划分 设定多种场景和灯光开关展区的灯光控制，有恒光控制器自动开启日光灯的灯组，对展示域进行 恒光控制电动窗帘的升降操作，有日光探测器对窗帘自动控制展示区域的各种场景设置，例如欢迎模式、研讨模式、演讲模式、投影 模式、离场模式等等该功能主要用于结合照明、电器控制、窗帘控制 为一体，实现一键操作。
1.6.3剧院观众席剧院内KNX智能控制系统包括:1）照明控制系统2）窗帘控制系统观众席区域常采用筒灯和节能灯，通过系统控制灯光和窗帘，始终保持合适 的照明灯光环境，可分别预多种灯光场景，也可由工作人员进行手动编程，能方 便地选择或修改灯光场景可设置4键、8键面板，根据观众席域功能划分设定 多种场景和灯光开关室内的灯光控制，有恒光控制器自动调节筒灯组的开启状态，对观众席 域进行恒光控制电动窗帘的升降操作，有日光探测器对窗帘自动控制空调控制系统温度调节观众席的各种场景设置，例如进、出场模式、中场休息模式、演出模式 等等该功能主要用于结合照明、电器控制、窗帘控制为一体，实现一 键操作尽可能的减少室内控制面板的数量，可以将以上提及的所有功能在同一 个面板上进行操作控制1.6.4公共区域公共区域的智能控制主要考虑到时间控制、亮度感应控制、温度控制、集中 平台控制等时间控制主要分工作印灯光的分时控制，和节假印灯光的分时控制,同时结合亮度感应控制当人进出较多的时段，打开公共全部回路的灯光，方便人们进出，当人进出 较少时段，打开部分回路的灯光，此区域照明控制集中在相关的管理室，由工作 人员根据具体情况控制相应的照明。
操作既可由现场就地控制，也可由中央监控 计算机控制，还可设置时间控制过道、楼梯、卫生间、休息室、等配置了红外动态传感器，实现人来灯 亮，人走灯灭的效果电梯厅和走廊灯光控制：当户外照度低于要求值时，亮度感应器自动开 启电梯厅走廊过道灯等；当夜幕深沉，时间控制器将自动关闭部分灯光， 只保留部分灯光以达到最大的节能效果随着外部光线的渐亮，亮度感 应器关闭所有的照明内光外透灯光控制：该控制主要是时间控制，根据季节、工作日、节假 日等设置建筑内光外透的效果控制。
