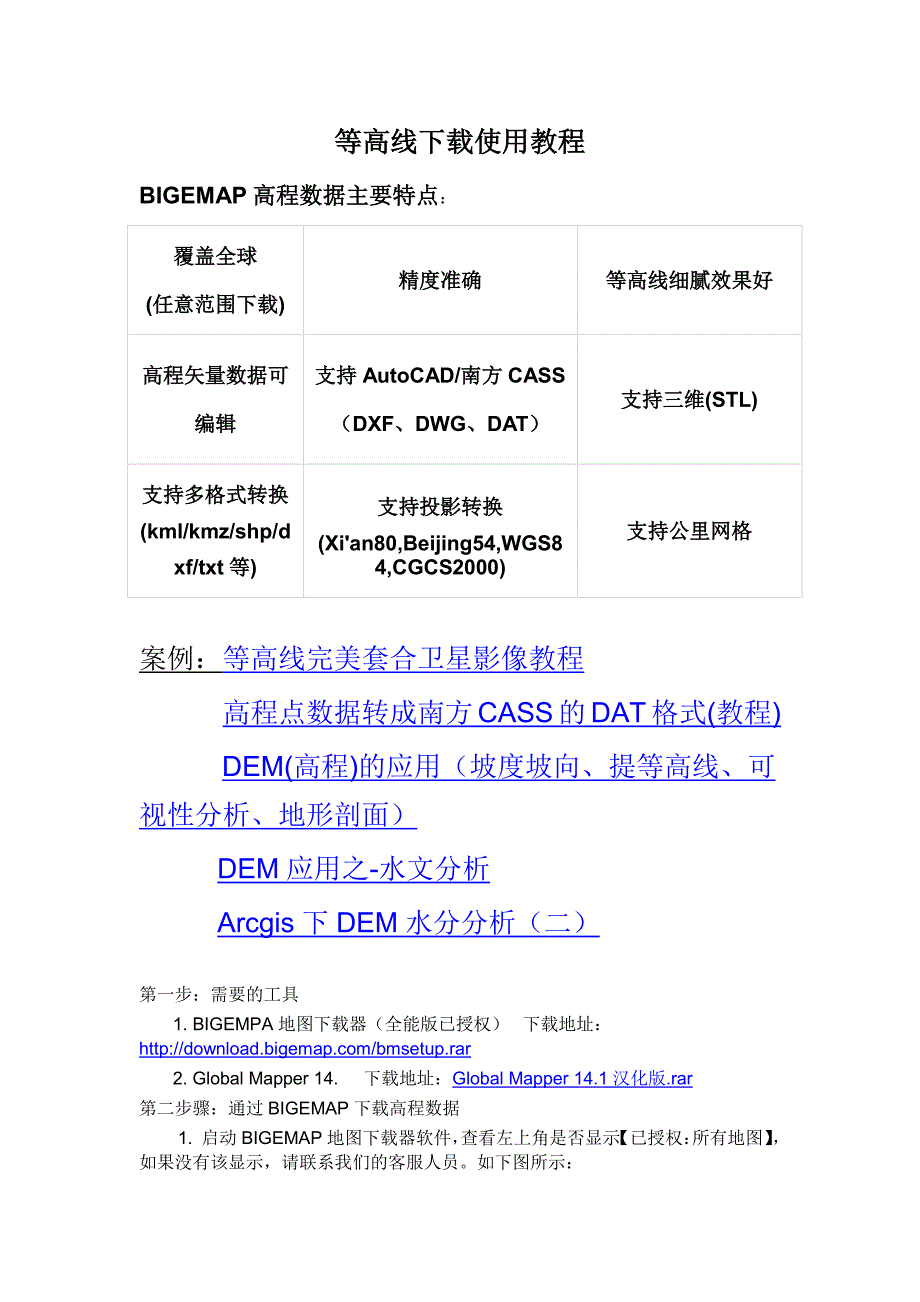

等高线下载使用教程等高线下载使用教程 BIGEMAP 高程数据主要特点高程数据主要特点： 覆盖全球覆盖全球 (任意范围下载任意范围下载) 精度准确精度准确 等高线细腻效果好等高线细腻效果好 高程矢量数据可高程矢量数据可编辑编辑 支持支持 AutoCAD/南方南方 CASS （（DXF、、DWG、、DAT）） 支持三维支持三维(STL) 支持多格式转换支持多格式转换 (kml/kmz/shp/dxf/txt 等等) 支持投影转换支持投影转换(Xi'an80,Beijing54,WGS8 4,CGCS2000) 支持公里网格支持公里网格 案例：等高线完美套合卫星影像教程 高程点数据转成南方CASS的DAT格式(教程) DEM(高程)的应用（坡度坡向、提等高线、可视性分析、地形剖面） DEM 应用之-水文分析 Arcgis 下 DEM 水分分析（二） 第一步：需要的工具 1. BIGEMPA 地图下载器（全能版已授权） 下载地址： 2. Global Mapper 14. 下载地址：Global Mapper 14.1 汉化版.rar 第二步骤：通过 BIGEMAP 下载高程数据 1. 启动 BIGEMAP 地图下载器软件， 查看左上角是否显示 【已授权： 所有地图】 ， 如果没有该显示，请联系我们的客服人员。
如下图所示： 2. 选择左上角属性选项，选择【高程】，如下图： 3. 选在你要的区域，双击下载，如下图所示： 4. 选择下载的级别，建议尽量下载 16 级的，16 级为最好级别如果 16 级不 能勾选，请选择下载小一点的范围，高程为矢量数据，超过 20M 大小，一般电脑都 很难处理生成的等高线下载之后的数据为 tiff 格式，实际为 dem 高程数据 6. 启动安装好的 Global Mapper 软件，启动中文版在安装好的目录下有个chs 或则 chinese 的启动图标，如下图所示： 7. 将下载好的高程数据 （下载目录下的后缀为tiff 格式） 拖入到global mapper 中，如下图所示： 8. 生成等高线，在 global mapper 中选择【分析】->【生成等高线】，弹出如 下对话框： 从上往下， 等高距可以任意设置， 一般情况我们设置为 10， 即 10 米等高线， 设置登高线越小，对电脑的配置要求越高，生成的时间也越长 点确定后，要等一会，电脑越差的时间越长完了后你看到的是一团颜色，把他 放大，如下图所示： 也可以生成 3D 地形效果：选择【工具】->【设置】如下图所示： 还可以去掉背景，只留下等高线：选择【工具】->【控制中心】，弹出如下 对话框： 上图中，把你不需要显示的图层勾去掉即可。
9. 等高线如何做投影转换(生成 xi'an80，Beijing54) 高程数据下载的默认坐标系是 WGS84 坐标系，由于在我国的 GIS 应用中经 常会用到 xi'an80， Beijing54 坐标系， 因此， 特别讲出如何对投影进行相应的转换 选择：【工具】->【设置】，选择里面的【投影】，如下图所示： 由于 xi'an80 或者 beijing54 都是国家保密坐标系，在各地的测绘局或者国土部 门都保留着转换用的 7 参数或者 3 参数，由于我们不能提供参数，因此选择通过分 度带来转换投影，分度带分为 3 度带和 6 度带，均可以实现转换如何选择分度 带】 上图①中是选择分度带， 可选在 3 度带：；也可以选择 6 度带：； 上图②中是选择要转换区域的对应分度带的带号，如下图： 如何选择分度带的代号？ 上图③是选择要转换的目标投影，可以选 xi'an80;也可以选择 beijing54； 选择好以上步骤之后，点击确定，完成投影转换，这时候看到的，或则要输出保存的都是你的投影变换之后的坐标系了 10 . 网格显示，由于下载的高程数据默认的是经纬度坐标，网格需要将投影转 成 xi'an80 或者 beijing54 以大地坐标系的方式来显示网格【投影转换】；如果要用 WGS84，则直接选择 UTM，在选择对应的【分度带】；即变成 XY 坐标，单位为 米。
选择：【工具】->【设置】，选择里面的投影，选择【UTM】，如下图所示： 点【确定】，然后在选择【工具】-》【设置】-【一般设置】如下图： 选择“目前投影网格”，并在“网格间距”中选择“定制”“1000”的地面单位这 代表图上一方格长宽皆是1000米（由于地球的不规则形状，UTM方格并不是严格意义的正 方形，只是近似正方形，但不影响使用，它的优点是非常方便估算两点间的距离和定位，不 需要借助比例尺进行计算），你也可以选择用坐标网格，那么他标的就是坐标了这样，也 可以很快地知道现在看的是哪里，如下图： 11. 设置显示比例尺：选择【视图】-》【按比例缩放】，输入 10000（即表示按 照 1：10000 的比例尺显示）如下图： 如下图显示为 1：10000 保存此比例尺的图像用作打印：选择【文件】-》【输出】-》【输出光栅/图像格 式】，选择你要的格式，点击【确定】，如下图： 勾选红色框选地方，保存即是按照设定的比例尺保存的大小 12. 导出导出CADCAD格式矢量等高线格式矢量等高线 DXFDXF格式、格式、DWG DWG 格式格式 选择【文件】选择【文件】【输出】【输出】【输出矢量格式】，如下图【输出矢量格式】，如下图: : 选择选择 DXFDXF 或者或者 DWGDWG 格式；格式； 点【确定】。
点【确定】 还可以输出：还可以输出：kmlkml、、kmzkmz、、shpshp、、stlstl 等等常见的格式等等常见的格式 同时，同时， 选择【文件】选择【文件】【输出】里面还有很多格式，包括【输出】里面还有很多格式，包括 dem,txtdem,txt 高程点，高程点， stlstl 等等 如何按照指定区域裁剪高程数据？如何按照指定区域裁剪高程数据？ 。
