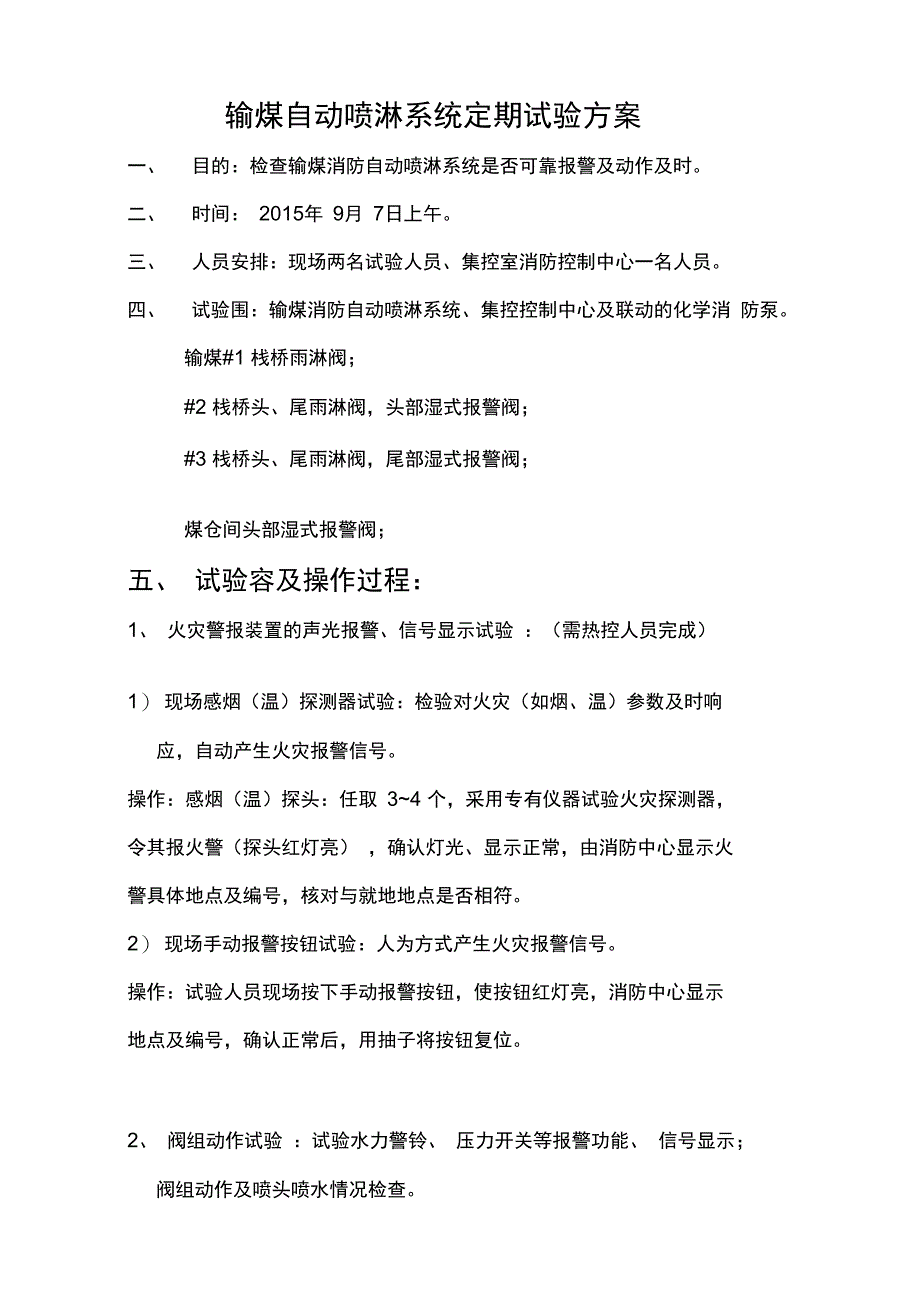

输煤自动喷淋系统定期试验方案一、 目的：检查输煤消防自动喷淋系统是否可靠报警及动作及时二、 时间： 2015年 9月 7日上午三、 人员安排：现场两名试验人员、集控室消防控制中心一名人员四、 试验围：输煤消防自动喷淋系统、集控控制中心及联动的化学消 防泵输煤#1 栈桥雨淋阀；#2 栈桥头、尾雨淋阀，头部湿式报警阀；#3 栈桥头、尾雨淋阀，尾部湿式报警阀；煤仓间头部湿式报警阀；五、 试验容及操作过程：1、 火灾警报装置的声光报警、信号显示试验 ：（需热控人员完成）1） 现场感烟（温）探测器试验：检验对火灾（如烟、温）参数及时响 应，自动产生火灾报警信号操作：感烟（温）探头：任取 3~4 个，采用专有仪器试验火灾探测器， 令其报火警（探头红灯亮） ，确认灯光、显示正常，由消防中心显示火 警具体地点及编号，核对与就地地点是否相符2） 现场手动报警按钮试验：人为方式产生火灾报警信号 操作：试验人员现场按下手动报警按钮，使按钮红灯亮，消防中心显示 地点及编号，确认正常后，用抽子将按钮复位2、 阀组动作试验 ：试验水力警铃、 压力开关等报警功能、 信号显示；阀组动作及喷头喷水情况检查雨淋阀:压力我n n翩借开）丿T轴斷）1）水力警铃试验:翻打龜手聽删：EM(O0[HinJn?zz/7777.排水口苗号繃（1）（M（挪/ （帥）(W第一步：检查雨淋阀各阀门应处于上图侍应状态，压力正常。
第二部：打开水力警铃报警测试阀，水力警铃应鸣响，压力开关应 有信号传至控制中心第三步：应有稳定的水流通过限流装置泄水口排出第四步：关闭水力警铃报警测试阀第五步：确定报警泄水管道停止排水2） 雨淋阀组动作试验： 正常情况下阀门通过电信号启动：各类型探测器探测到火灾 后，传递信号给控制柜，并由控制柜发出电信号，打开电磁阀使控 制腔泄压，由此打开雨淋阀该电信号必须一直保持，直到火灾扑 灭火灾停止后由控制柜送给停止电信号，然后通过打开加速复位 球阀关闭雨淋阀手动操作：第一步： 打开紧急手动带锁球阀（快开阀），使雨淋阀的控制腔泄 压，从而打开雨淋阀第二步：雨淋报警阀动作打开，水力警铃报警，同时压力开关动作 并将信号反馈至控制中心， 根据压力开关及水流指示器动作信号， 控制中心自动启动消防水泵向管网加压供水，保证持续自动喷水灭 火消防控制中心可以手动启动消防泵，也可以在联动控制器自动 允许的情况下自动启动消防泵第三步：检查各水幕喷头喷水情况及控制中心各指示灯及报警信 号第四步：复位关闭手动紧急带锁球阀 （ 快开阀 ） 及电磁阀，关闭放水球阀及 其它作用管路球阀，从而使雨淋报警阀关闭，雨淋阀关闭的时间可 能需要几分钟，此时可打开加速复位球阀，雨淋阀很快就复位。
然 后 关闭复位球阀，观察喷头不再出水， 将各阀门置于准备状态湿式报警阀:水力警铃试验：第一步：打开水力警铃报警测试阀，水力警铃应鸣响，压力开关应 有信号传至控制中心第二步：应有稳定的水流通过限流装置泄水口排出第三步：关闭水力警铃报警测试阀第四步：确定报警泄水管道停止排水湿式报警阀阀动作试验：第一步：检查系统供水侧管道已充满水，水压正常第二部：开启末端试水阀放水，应有水流出，且水流平稳第三步：在系统侧与供水侧压差作用下，湿式报警阀动作开启，压力水 通过延迟器，使水力警铃及压力开关动作， 同时将信号反馈至控制中心，根据压力开关及水流指示器动作信号，控制器自动启动消防水泵向 管网加压供水，保证持续自动喷水灭火消防控制中心可以手动启动消 防泵，也可以在联动控制器自动允许的情况下自动启动消防泵第四步：关闭末端试水阀，湿式报警阀回位关闭，警铃等信号消除在整个试验过程中，消防控制中心应能自动和手动控制消防水泵的启动 和手动停泵，应能显示系统的消防水泵的启、停状态和故障状态，显示 信号阀、报警阀、压力开关等设备的正常工作状态、动作状态等信息雨淋阀结构原理图注：信号蝶阀（1）为防止火灾误报造成的损失一般处于关闭状态,火灾发生时由专人启动该信号阀二：雨淋报警阀工作原理主排水试验:自动喷水灭火系统联动试验记录系统类型启动信号（部位）联动组件动作名称是否开启要求动作时间实际动作时间湿式系统末端试水装置水流指示器湿式报警阀pd水力警铃—压力开关水泵水幕、雨淋系统湿与烟信号雨淋阀——水泵传动管启动雨淋阀压力开关水泵输入信号类别报警和启动执仃信号时间（S）启动消防泵时间（mim）启动稳压泵时间（mim）试验人旁站监督人要求时间实际时间要求时间实际时间要求时间实际时间烟信号302430223026温信号302530243024。
