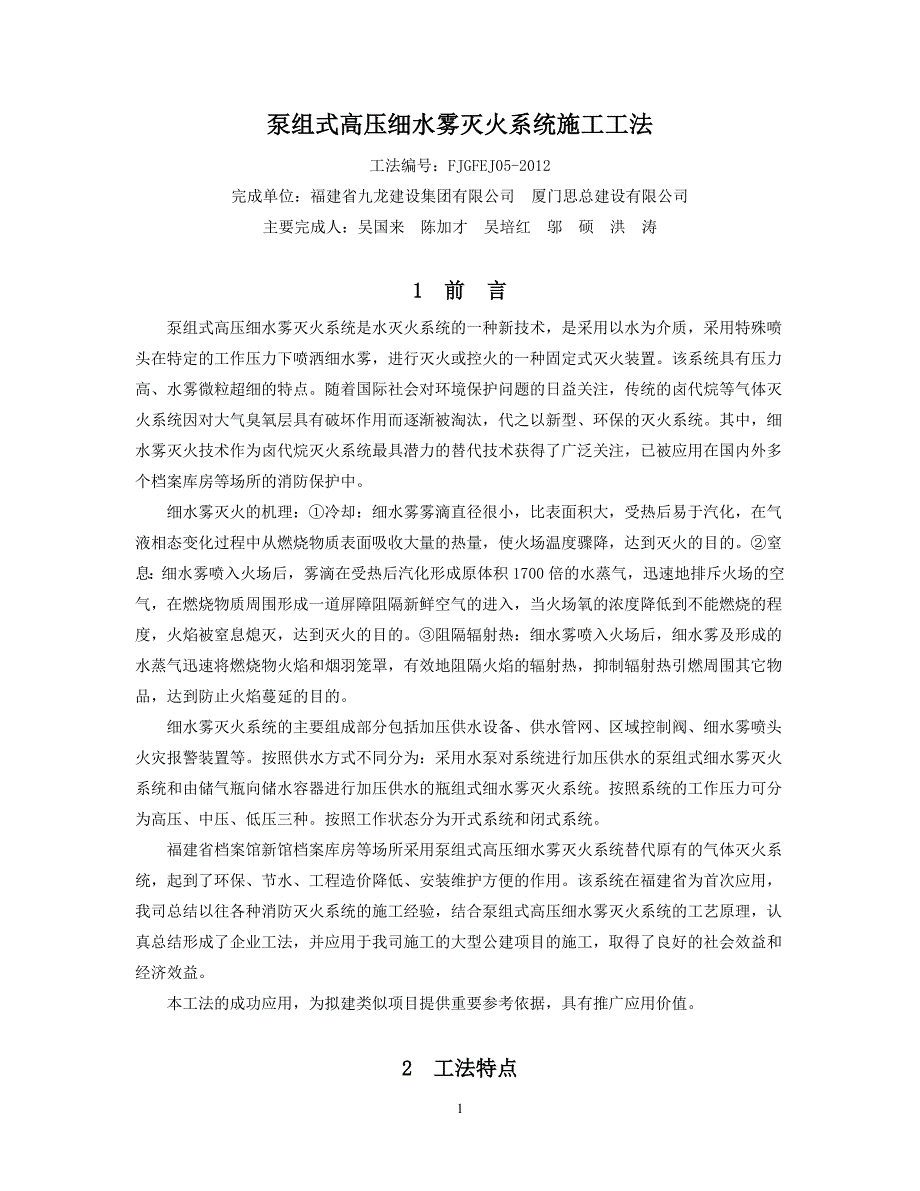

泵组式高压细水雾灭火系统施工工法工法编号：FJGFEJ05-2012完成单位：福建省九龙建设集团有限公司 厦门思总建设有限公司主要完成人：吴国来 陈加才 吴培红 邬 硕 洪 涛1 前 言泵组式高压细水雾灭火系统是水灭火系统的一种新技术，是采用以水为介质，采用特殊喷头在特定的工作压力下喷洒细水雾，进行灭火或控火的一种固定式灭火装置该系统具有压力高、水雾微粒超细的特点随着国际社会对环境保护问题的日益关注，传统的卤代烷等气体灭火系统因对大气臭氧层具有破坏作用而逐渐被淘汰，代之以新型、环保的灭火系统其中，细水雾灭火技术作为卤代烷灭火系统最具潜力的替代技术获得了广泛关注，已被应用在国内外多个档案库房等场所的消防保护中细水雾灭火的机理：①冷却：细水雾雾滴直径很小，比表面积大，受热后易于汽化，在气液相态变化过程中从燃烧物质表面吸收大量的热量，使火场温度骤降，达到灭火的目的②窒息：细水雾喷入火场后，雾滴在受热后汽化形成原体积1700倍的水蒸气，迅速地排斥火场的空气，在燃烧物质周围形成一道屏障阻隔新鲜空气的进入，当火场氧的浓度降低到不能燃烧的程度，火焰被窒息熄灭，达到灭火的目的③阻隔辐射热：细水雾喷入火场后，细水雾及形成的水蒸气迅速将燃烧物火焰和烟羽笼罩，有效地阻隔火焰的辐射热，抑制辐射热引燃周围其它物品，达到防止火焰蔓延的目的。
细水雾灭火系统的主要组成部分包括加压供水设备、供水管网、区域控制阀、细水雾喷头火灾报警装置等按照供水方式不同分为：采用水泵对系统进行加压供水的泵组式细水雾灭火系统和由储气瓶向储水容器进行加压供水的瓶组式细水雾灭火系统按照系统的工作压力可分为高压、中压、低压三种按照工作状态分为开式系统和闭式系统福建省档案馆新馆档案库房等场所采用泵组式高压细水雾灭火系统替代原有的气体灭火系统，起到了环保、节水、工程造价降低、安装维护方便的作用该系统在福建省为首次应用，我司总结以往各种消防灭火系统的施工经验，结合泵组式高压细水雾灭火系统的工艺原理，认真总结形成了企业工法，并应用于我司施工的大型公建项目的施工，取得了良好的社会效益和经济效益本工法的成功应用，为拟建类似项目提供重要参考依据，具有推广应用价值2 工法特点2.0.1 高压细水雾灭火系统由于喷头孔径小，当管道、设备、阀组等出现锈蚀或安装过程中管道内杂物未冲洗干净时，很容易造成喷头堵塞，本工法总结了近年来在消防喷淋灭火系统安装施工经验的基础上，从系统的管道及设备、配件的选材、进场质量验收、安装工艺、调试及维护保养多方面进行控制管道选用满足喷头工作压力不小于10MPa和良好耐腐蚀性能的316不锈钢无缝钢管，阀门及配件选用耐腐蚀、高承压的产品。
2.0.2 本工法对不锈钢无缝管的焊接及连接工艺进行重点控制，采用内外充氮保护焊接，有效避免了管道接头位置锈蚀后，其锈蚀淤积物堵塞喷头2.0.3 本工法针对高压细水雾喷头对水质要求较高的特点，在稳压泵组前，设置了不锈钢储水箱、缠绕式纤维过滤器，储水箱中的水每月一次定期检查更换，保证了泵组式高压细水雾灭火系统用水水质的要求2.0.4 结合高压细水雾灭火系统具有压力高、水雾微粒超细的特点，本工法从设备、喷头的选型安装、测试、系统的开通调试等重要的几个环节加强过程的监控，确保系统的安全稳定运行3 适用范围 本工法适用于古建筑、档案馆、商业民用建筑、地铁、隧道、大型交通车辆、水面船舶、航空航天、电力行业等工程中，采用泵组式高压细水雾灭火系统，以及采用瓶组式高压细水雾灭火系统的施工4 工艺原理通过在稳压泵组前增设不锈钢水箱和缠绕式过滤器，满足系统的用水水质要求；系统采用耐腐蚀、高承压的阀门、设备、管材和配件；对不锈钢无缝管的焊接及连接工艺进行重点控制，采用内外充氩保护焊接，并在系统冲洗、试压、调试等环节加强控制确保了高压细水雾系统的正常运行5 施工工艺流程及操作要点5.1 工艺流程施工工艺流程见图5.1所示。
施工准备泵组安装 支吊架及管道安装 区域控制阀组安装泵组基础定位 支吊架、管道预制 区域控制阀组部件选型泵组及部件安装 支吊架安装泵组管道冲洗 管道安装及分段强度试验、冲洗 区域控制阀组部件安装管道系统水压强度试验管道系统冲洗与吹扫喷头安装系统调试消防验收交 接图5.1 施工工艺流程图5.2 操作要点（如需本节内容，请与工法编制单位联系）5.3 劳动力组织本工法劳动力需求见表5.3表5.3 劳动力组织一览表序号工序名称技工人数普工人数1施工准备532区域控制阀组、支架、管道、泵组部件预制30103区域控制阀组、支架、管道、泵组部件安装40104阀组、泵组管道清洗535设备与管道连接155序号工序名称技工人数普工人数6系统强度、气密性试验1057系统冲洗、吹扫-558喷头安装1559系统调试、验收1056 材料与设备6.1 材 料6.1.1 主要材料1 高压细水雾泵组：由高压主泵、高压备泵、稳压泵、泵组控制柜、调节水箱（含液位显示及液位开关）、进水过滤器、电磁阀、安全泄压阀、压力变送器等，泵组主要材质为不锈钢，泵组采用九柱塞水自润滑高压泵。
表6.1.1-1 高压细水雾泵组技术指标类型型号流量（L/min）扬程（MPa）电机功率（Kw）高压泵PNH80112.014.0302 进水（缠绕式纤维）过滤器表6.1.1-2 进水（缠绕式纤维）过滤器技术指标型号尺寸（cm）最大压力（kPa）流量（L/min）最大温度（0C）#10Big Blue1”33.3×18.46893.8～15137.73 高压细水雾喷头表6.1.1-3 高压细水雾开式喷头技术参数型号流量系数（L/min.bar1/2）工作压力bar额定流量（L/min）安装高度（m）最大间距（m）开式喷头7-01-56-5-19-002.0410020.4≤9.8≤4.07-01-56-5-12-001.1910011.9≤5.0≤4.07-01-48-4-12-000.951009.5≤5.0≤3.07-01-48-4-6-000.451004.5≤5.0≤3.07-01-48-4-2-000.171001.7≤7.5≤3.0表6.1.1-4 高压细水雾闭式喷头技术参数型号流量系数（L/min.bar1/2）工作压力（bar）额定流量（L/min）安装高度（m）最大间距（m）动作温度RT1闭式喷头5-01-46-4-17-571.2510012.5≤5.0≤3.057快速5-01-56-5-17-571.6810016.8≤5.0≤3.057快速5-01-54-5-19-572.0410020.4≤5.0≤3.057快速5-01-56-5-27-572.7410027.4≤6.0≤5.557快速表6.1.1-5 微型喷嘴参数型号流量系数额定压力（ bar ）额定流量（ L / min ）喷头最大间距（m）19100.421000.421.019150.921000.921.019181.131001.131.019342.381002.381.04 区域控制阀组组：区域控制阀组组分为开式阀组、闭式阀组两种，由区域控制阀组（电动球阀）、供水球阀、压力开关、压力表及连接管道等组成。
区域控制阀组组材质为不锈钢，其最大工作压力为16.0MPa区域控制阀组组具备自动、手动电动启动及机械应急操作图6.1.1-1 开式区域控制阀组组结构图1-箱体；2-进水侧压力表；3-进水手动球阀（常开）；4-电动球阀（常闭）；5-调试球阀（常闭）；6-压力开关；7-出水侧压力表；8-出水手动球阀（常开）；9-电动球阀应急操作手柄；10-接线盒（含手动启动按钮）表6.1.1-6 开式阀组技术指标项目参数项目参数公称通径 DN20～DN50电动阀额定电压 AC220/50Hz工作压力12MPa额定功率 20∼100W工作介质 生活饮用水开启时间30s工作温度4∼50℃防护等级防护等级 IP55压力开关触点容量 15A，125 或250V AC 2.5A，30VDC其它功能带手动，手摇曲柄主要材质 SS316图6.1.1-2 闭式区域控制阀组结构图1-箱体；2-进水手动球阀（常开）；3-止回阀；4.流量开关；5-调试球阀（常闭）；6-出水侧压力表；7-限位开关；8-接线盒表6.1.1-7 闭式阀组技术指标项目参数项目参数公称通径DN20～DN40流量开关额定电压DC24V工作压力12 MPa额定电流< 80mA工作介质生活饮用水检测范围水 1～150cm/s工作温度4～50℃最小动作压力0.15MPa主要材质SS316防护等级IP655 管网高压细水雾灭火系统管网采用冷拔法制造的奥氏体不锈无缝钢管。
管道的材质和性能应符合现行国家标准《流体输送用不锈钢无缝钢管》GB14976、《流体输送用不锈钢焊接钢管》GB/T 12771 和《锅炉、热交换器用不锈钢无缝钢管规格》GB13296的有关规定常用高压细水雾管道参数如下表表6.1.1-8 常用高压细水雾管道参数表（材质不锈钢316L）公称直径外径（mm）壁厚（mm）说明公称直径外径（mm）壁厚（mm）说明DN10φ121.5DN32φ423.5DN15φ181.5DN40φ484.0DN15φ222.0DN50φ604.5DN20φ282.5DN65φ766.0DN25φ343.0DN80φ897.0 6.2 设 备本工法所需机具设备如表6.2表6.2 机具设备一览表序号名称型号及规格单位数量产地序号名称型号及规格单位数量产地1交流弧焊机BX1-300台3国产11调试检测设备/套2国产2氩弧焊机SWM-315台8国产12接地表500型台2国产3钢管切割机400台3。
