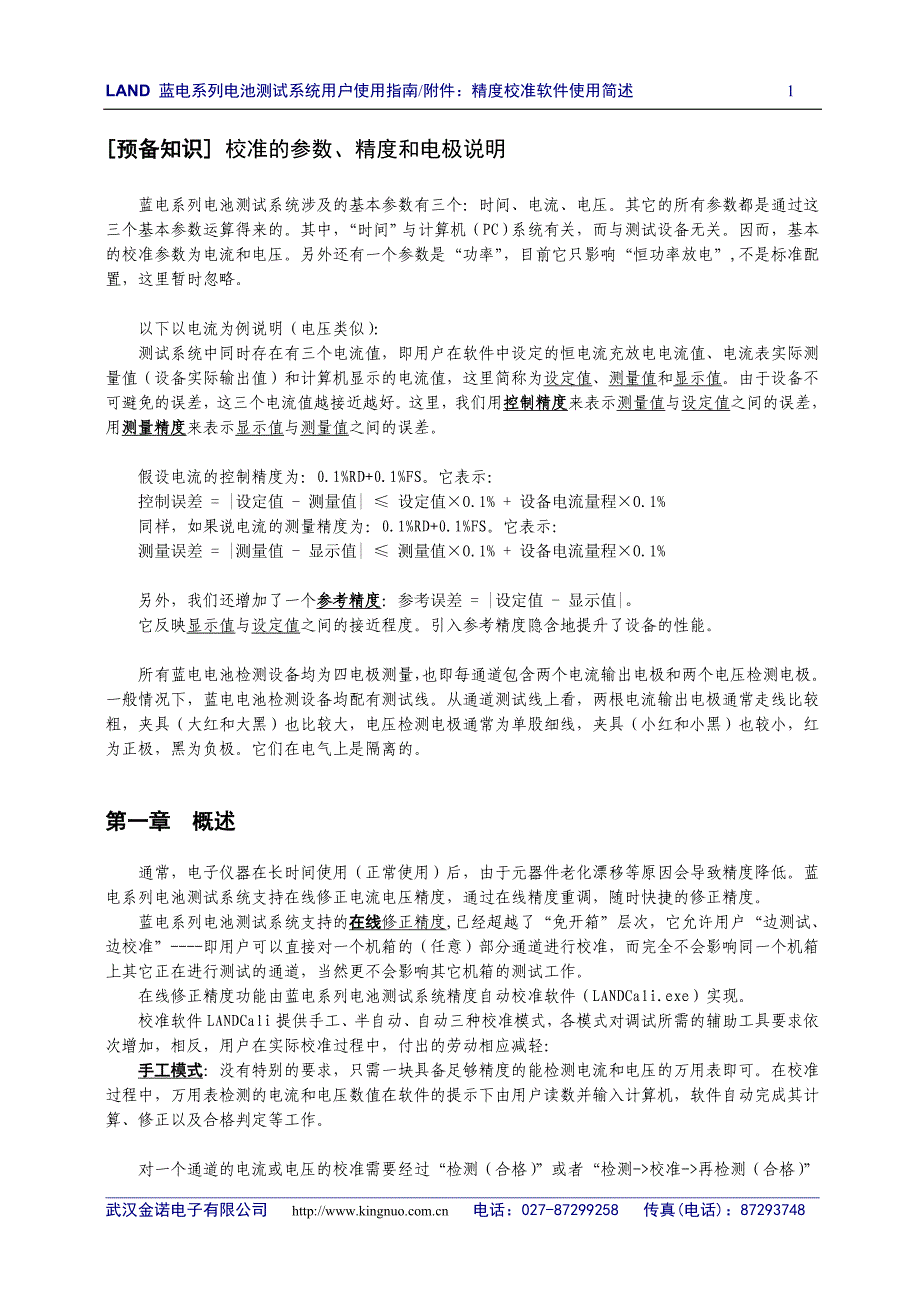

LAND 蓝电系列电池测试系统用户使用指南/附件：精度校准软件使用简述 5 [预备知识] 校准的参数、精度和电极说明蓝电系列电池测试系统涉及的基本参数有三个：时间、电流、电压其它的所有参数都是通过这三个基本参数运算得来的其中，“时间”与计算机（PC）系统有关，而与测试设备无关因而，基本的校准参数为电流和电压另外还有一个参数是“功率”，目前它只影响“恒功率放电”,不是标准配置，这里暂时忽略以下以电流为例说明（电压类似）：测试系统中同时存在有三个电流值，即用户在软件中设定的恒电流充放电电流值、电流表实际测量值（设备实际输出值）和计算机显示的电流值，这里简称为设定值、测量值和显示值由于设备不可避免的误差，这三个电流值越接近越好这里，我们用控制精度来表示测量值与设定值之间的误差，用测量精度来表示显示值与测量值之间的误差假设电流的控制精度为：0.1%RD+0.1%FS它表示：控制误差 = |设定值 - 测量值| ≤ 设定值×0.1% + 设备电流量程×0.1%同样，如果说电流的测量精度为：0.1%RD+0.1%FS它表示：测量误差 = |测量值 - 显示值| ≤ 测量值×0.1% + 设备电流量程×0.1%另外，我们还增加了一个参考精度：参考误差 = |设定值 - 显示值|。
它反映显示值与设定值之间的接近程度引入参考精度隐含地提升了设备的性能所有蓝电电池检测设备均为四电极测量，也即每通道包含两个电流输出电极和两个电压检测电极一般情况下，蓝电电池检测设备均配有测试线从通道测试线上看，两根电流输出电极通常走线比较粗，夹具（大红和大黑）也比较大，电压检测电极通常为单股细线，夹具（小红和小黑）也较小，红为正极，黑为负极它们在电气上是隔离的第一章 概述通常，电子仪器在长时间使用（正常使用）后，由于元器件老化漂移等原因会导致精度降低蓝电系列电池测试系统支持修正电流电压精度，通过精度重调，随时快捷的修正精度蓝电系列电池测试系统支持的修正精度,已经超越了“免开箱”层次，它允许用户“边测试、边校准”----即用户可以直接对一个机箱的（任意）部分通道进行校准，而完全不会影响同一个机箱上其它正在进行测试的通道，当然更不会影响其它机箱的测试工作修正精度功能由蓝电系列电池测试系统精度自动校准软件（LANDCali.exe）实现校准软件LANDCali提供手工、半自动、自动三种校准模式，各模式对调试所需的辅助工具要求依次增加，相反，用户在实际校准过程中，付出的劳动相应减轻：手工模式：没有特别的要求，只需一块具备足够精度的能检测电流和电压的万用表即可。
在校准过程中，万用表检测的电流和电压数值在软件的提示下由用户读数并输入计算机，软件自动完成其计算、修正以及合格判定等工作对一个通道的电流或电压的校准需要经过“检测（合格）”或者“检测->校准->再检测（合格）”过程，也有极少时候需要经过“检测->校准->再检测->再校准->再检测（合格）”等多次反复校准过程中，用户可能需要频繁进行“读数--输入”操作，工作量相对较大；但另一方面，由于只需一块万用表，辅助工具要求少，用户易于达到条件半自动模式：与手工模式相比较，要求万用表具备有能与计算机连接的有效端口（这里使用串行通信端口）在校准过程中，万用表检测的电流和电压数值由计算机自动读入因而，能一次自动完成一个通道的电流或电压的校准，用户只需进行电流/电压切换以及通道切换即可，相对轻松自动模式：与半自动模式相比较，还要求备有蓝电系列电池测试系统专用的控制板在校准过程中，万用表检测的电流和电压数值由计算机自动读入，而电流/电压切换以及通道切换则由控制板自动完成因而，能一次自动完成一个单元（或一台设备）所有的通道的电流和电压的全部校准工作另外，校准软件LANDCali还提供了一些与校准相关的高级功能（如手动更改校准参数等）。
这里需要说明的是，本手册按照用户实际操作的顺序讲解校准软件LANDCali的具体操作，而没有囊括软件的所有功能对于软件未明确说明的功能，除非用户得到金诺公司技术服务人员的同意，请不要轻易进行使用尝试----可能会损害设备精度甚至导致设备不能正常使用以下只介绍用户可能会用到的一些功能第二章 软件启动LAND精度校准工具（LANDCali.exe）本身是一个独立的软件，它可以单独使用，也可以与控制软件LANDMon/LANDCore.exe配合使用也就是说，校准软件LANDCali有两种运行模式：嵌入态和非嵌入态嵌入态运行模式：在控制软件LANDMon/LANDCore中，选择主菜单命令“工具>精度校准”，即可以“嵌入态”方式激活校准软件LANDCali----即从控制软件LANDMon/LANDCore中运行校准过程中，控制软件LANDMon/LANDCore必须处于运行状态，并且处于已经联机状态非嵌入态运行模式：作为常规的WINDOWS程序直接运行此时，与控制软件LANDMon/LANDCore是否运行无关，但通常情况下，最好退出控制软件LANDMon/LANDCore----因为控制软件LANDMon/LANDCore往往会占用串行通信端口。
从校准软件LANDCali运行的主窗口标题尾部是否附有“- 嵌入态”标记可以简单看出软件当前的运行模式以上两种运行模式二者均可进行常规的校准但二者也有区别：嵌入态时，校准软件LANDCali本身不占用串行通信端口（与设备通信），通信实际上由控制软件LANDMon/LANDCore完成；校准期间，控制软件LANDMon/LANDCore仍然可以利用已经校准的通道进行测试系统能够保证校准与测试互不干扰----即使通道位于同一个机箱上也正因为为了保证校准与测试互不干扰，嵌入态的校准软件LANDCali功能仅仅局限于常规意义的精度校准----即仅仅用来校准电流或电压的不准确，其它很多功能则被禁止例如，不能更改单元编号等等非嵌入态时，校准由校准软件LANDCali独立完成，因而，也需要占用串行通信端口（与设备通信）但此时，可以实现校准软件LANDCali支持的所有功能第三章 常规校准常规校准指因为在参数（电流）精度达不到标准的情况下进行的校准它的特点是，参数基本接近准确值有些时候，即使精度达到标准，但为了追求更高的精度进行的校准，也可以归于这一类一、 校准电流按下图电路连接被校准通道校准电流时，被校准通道测试线只使用电流输出电极，电压检测电极不允许介入校准电路中，否则将影响检测精度。
上图右边所示为大电流校准接线，当设备电流超出电流表满量程时，用电压表检测分流器上压降，根据分流器电阻阻值换算出实际电流在校准软件中通过设定分流器参数，软件将自动作此换算操作二、校准电压如上图，校准电压时，被校准通道测试线四电极全部使用，但小夹和大夹（小红和大红、小黑和大黑）不能碰，否则也会影响精度，特别是大电流设备软件操作：1.联机；进入校准软件，点‘机箱测试’和被校准设备联机，软件默认从1号箱开始搜索，箱号最小的设备将被联机，如果想连接指定箱号，可以更改搜索范围，把最低搜索范围值改成指定箱号即可如果完全不能联机，则请检查电气连接和串口设置，本软件必须指定串口，还必须保证没有别的软件正在使用串口点‘设置’-‘通讯设置’可修改连接机箱串口正常联机后，会有被联机设备信息显示出来点‘设置’-‘校准模式’-‘手工’，用户一般使用手工校准模式2.选择通道；通道栏里默认校准1#通道，点该栏下拉箭头可以选择要校准的通道3.选择校准类型；在校准类型里选择校准电流或是校准电压4.校准参数设置；点‘设置’-‘校准参数设置’，界面如下图无论是校准电流还是电压，都必须在量程范围内取两个数据点进行校准，通常选择10%-90%或20%-80%，此范围可自由设定，但不能太接近，也不允许离零点或满值太近。
使用分流器检测电流，应事先算好您使用的分流器每安培电流的电压降，一般分流器上有标示，但要换算电压校准通常使用电阻，电阻的阻值和功率可点击‘提示电阻范围’获得使用电池校准必须准备两个电压差别比较大，但都在量程范围内的电池，如5V的设备，两个电池电压可以是1.2V和3.6V，校准时，在软件的提示下更换电池来实现两个数据点的采样校准，安全电流可采用默认值电流脉冲抑制是通过适当降低电压精度来保证不出现电流脉冲，可以不设采样个数一般为1-3个，太多将导致校准时间过于漫长极限偏差可设大些，否则可能通不过，可设到40%5.点击"高级功能"，点击"读修正值"，即可读出当前通道电流或电压原修正值，正常情况下，修正值λ1和λ2的值应该在2097152（即初始值）附近若其中有一个值偏差超过±20%，则说明修正值已无效，必须先复位至初始值，可先点击"初始值"，再点击"写修正值"，即可将对应通道的对应参数（电流或电压）单独复位至初始值若大多数通道的修正值均无效，可点击"初始化EEPROM"，将修正值全部复位至初始值修正值全部复位意味着所有8个通道的电流、电压共16个参数必须全部重调如果λ1和λ2只是略有偏差，可以直接进行校准。
6.点‘校准’，则校准开始注意：1. 校准之前请确保"校准类型"无误；2. 可能会出现一次无法校准的情况，多重复几次校准即可（后面的校准不做初始化操作）； 3. 在"设置"里，点"校准设置"可以调整校准最终精度，精度标准不宜太高，以万分之三最好； 4. 上面第5步可以不做，但若总是无法校准合格，则必须做第四章 更改单元编号一、运行精度自动校准软件(LANDCali.exe)，点击"机箱测试"，确认被校准的机箱已联机；二、点"高级功能"，在窗口左下部分填写新的机箱编号，电流、电压量程(即使无变化也必须正确填写)，新版的校准软件(LANDCali.exe)会自动填写机箱编号，电流、电压量程，你只须改变你希望改变的相关项，其它项保留即可电流、电压量程在出厂前已确定，请勿随意改动，否则将直接影响测试结果或导致不能联机三、点"写量程"，新的机箱编号，电流、电压量程即被写入设备关断设备电源再重新开启，点击"机箱测试"，可验证写入是否正确 武汉金诺电子有限公司 ：027- 87299258 ()：87293748。
