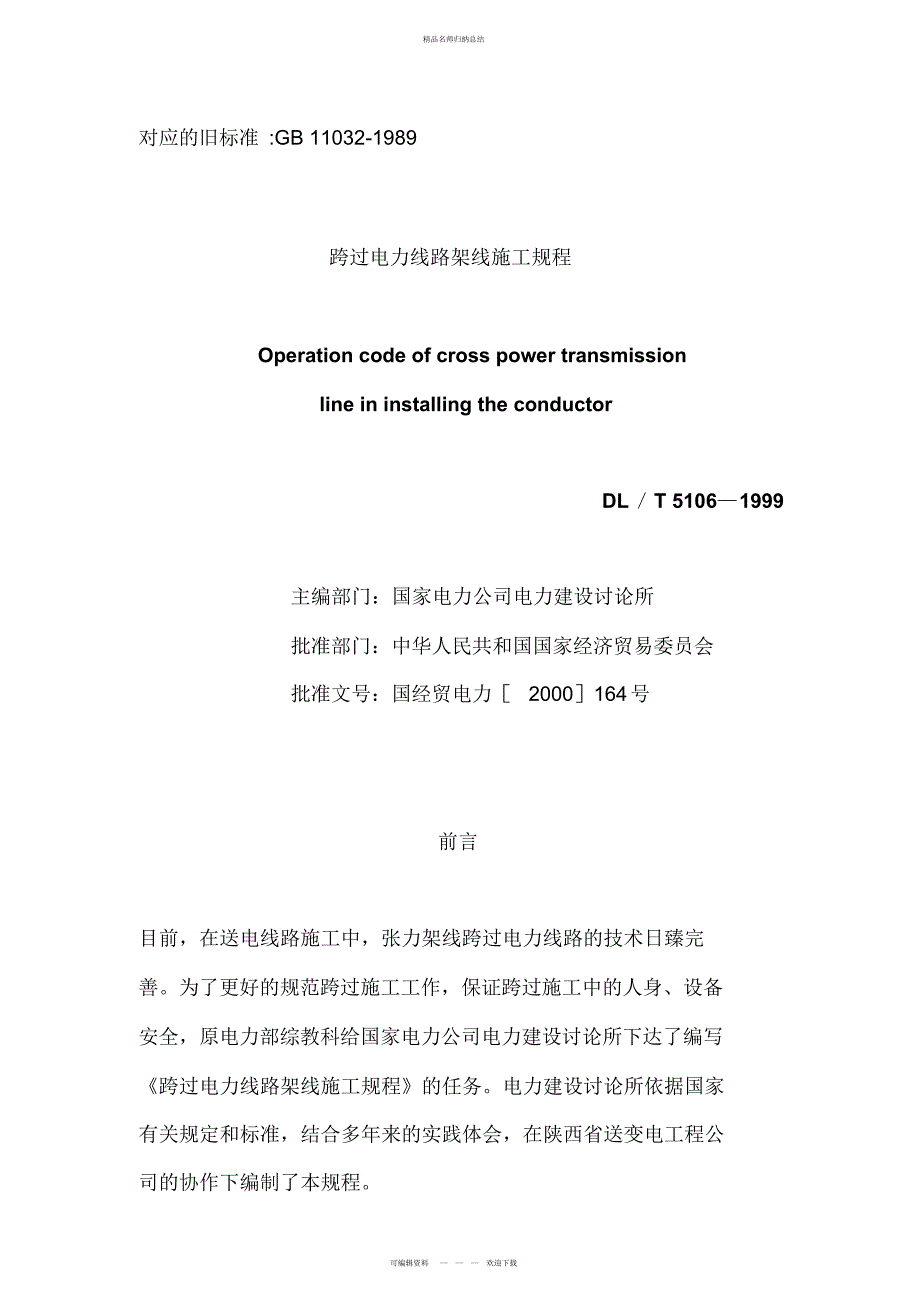

精品名师归纳总结对应的旧标准 :GB 11032-1989跨过电力线路架线施工规程Operation code of cross power transmission line in installing the conductorDL ／ T 5106— 1999主编部门：国家电力公司电力建设讨论所批准部门：中华人民共和国国家经济贸易委员会批准文号：国经贸电力［ 2000］164 号前言目前，在送电线路施工中，张力架线跨过电力线路的技术日臻完 善为了更好的规范跨过施工工作，保证跨过施工中的人身、设备安全，原电力部综教科给国家电力公司电力建设讨论所下达了编写《跨过电力线路架线施工规程》的任务电力建设讨论所依据国家有关规定和标准，结合多年来的实践体会，在陕西省送变电工程公司的协作下编制了本规程可编辑资料 -- -- -- 欢迎下载精品名师归纳总结本规程的部分内容与《电力建设安全工作规程》 〔 架空电力线路部分〕、《电业安全工作规程》 〔 电力线路部分 〕中的相关内容是一样的本规程采纳的常用数据运算方法、常用数据在附录中列出本规程的附录 A、附录 B 是标准的附录本规程的附录 C 是提示的附录。
本规程由国家电力公司电力建设讨论所提出本规程由国家经济贸易委员会电力司归口本规程主要起草单位：国家电力公司电力建设讨论所本规程参与起草单位：陕西省送变电工程公司本规程主要起草人：高金钟、张冲、胡凤英、喻进、崔赤、王克英本规程由国家电力公司电力建设讨论所负责说明目录前言1 范畴2 引用标准3 总就4 术语5 应用跨过架的基本规定5.1 一般规定可编辑资料 -- -- -- 欢迎下载精品名师归纳总结5.2 使用金属结构跨过架的基本规定5.3 使用钢管、木质、毛竹跨过架的基本规定5.4 使用索道跨过方法的基本规定6 跨过施工工艺要求6.1 一般规定6.2 金属结构跨过架施工工艺要求6.3 钢管、木质、竹质跨过架施工工艺要求6.4 索道跨过施工工艺要求7 安全措施7.1 一般规定7.2 搭设金属结构跨过架的安全措施7.3 搭设钢管、木质、毛竹跨过架的安全措施7.4 索道跨过方法的安全措施8 主要设备、工器具治理8.1 绝缘工器具及材料的治理8.2 设备及工器具治理9 跨过带电线路施工设备、工器具及材料的检测9.1 设备及工器具检测9.2 绝缘工器具及材料的检测附录 A 〔 标准的附录 〕 钢丝绳有关系数表附录 B 〔标准的附录 〕 标准的用词说明附录 C 〔提示的附录 〕 常用表格及常用数据运算方法可编辑资料 -- -- -- 欢迎下载精品名师归纳总结条文说明1 范畴本规程规定了跨过电力线路的施工方法。
本规程适用于新建或改建的输电线路跨过电力线路的施工本规程适用于人力、机械牵引及张力架线的跨过施工跨过铁路、大路、河流、通信线路以及其他障碍物的施工可参照本规程进行2 引用标准以下标准所包含的条文，通过在本标准中引用而构成为本标准的条文本标准出版时，所示版本均为有效全部标准都会被修订，使用本标准的各方应探讨使用以下标准最新版本的可能性GB3766— 1983 液压系统通用技术条件GB13035—1991 带电作业用绝缘绳索DL409— 1991 电业安全工作规程 〔电力线路部分 〕 DL5009.2— 1994 电力建设安全工作规程 〔架空电力线路部分 〕3 总就可编辑资料 -- -- -- 欢迎下载精品名师归纳总结3.0.1 为确保在新建输电线路工程中安全牢靠的进行跨过施工，依据国家有关规定和标准，结合多年来的实践体会制定本规程3.0.2 各单位可依据跨过施工的实际情形，依据本规程，详细制定实施细就，按电压等级履行审批手续3.0.3 施工单位在详细线路勘察定位中，对线路设计提出一些合理和可行的跨过技术要求时，可与设计部门协商解决3.0.4 在跨过施工困难的的方，因带电跨过危急性较大，故在挑选跨过施工方案时，应优先挑选停电跨过方案。
3.0.5 凡采纳本规程规定范畴外的新技术、新工艺的跨过施工方法跨过电力线路时，应编制施工作业指导书并按规定履行审批手续3.0.6 有以下特点之一的跨过称为特殊跨过：1) 被跨运行电力线架空的线高度大于 30m2) 被跨过电力线电压等级为 330kV 及以上3) 跨过交叉点下有河流、水塘或其他复杂的势4) 线路交叉角小于 30°或跨过宽度大于 70m特殊跨过的施工技术方案，需经有关部门审核批准3.0.7 规划及设计单位在设计线路时，应考虑交叉跨过施工的可能性4 术语4.0.1 张力架线 installing of conductor with tension可编辑资料 -- -- -- 欢迎下载精品名师归纳总结利用张力机、牵引机等设备，在规定的张力范畴内悬空展放导、的线的施工方法4.0.2 跨过架 crossing structure在放线施工中，为使导的线安全通过被跨过物而搭设的暂时架体4.0.3 提升架 take up structure倒装组装金属结构跨过架时，用于提升和拆除架体的钢结构井架4.0.4 射绳枪 projection rope gun采纳射击的方法使绝缘绳快速越过带电线路的专用工具。
4.0.5 绝缘网 insulation net敷设在跨过架顶部的绝缘爱护网5 应用跨过架的基本规定5.1 一般规定5.1.1 跨过架应具有在安全施工答应的条件下本身独立的强度，并能满意施工设计强度的要求5.1.2 跨过架的组立必需坚固牢靠、所处位置精确5.1.3 跨过不停电电力线的跨过架，应适当加固并应用绝缘材料封顶5.1.4 跨过架架顶的横辊要有足够的强度，且横辊表面必需使用对导线磨损小的绝缘材料如用金属杆件作横辊，就必需在其上包 胶可编辑资料 -- -- -- 欢迎下载精品名师归纳总结5.1.5 跨过架应按 DL5009.2— 1994 中的有关规定保持对被跨过物的安全距离，即保持对被跨过物的有效遮护5.1.6 跨过架经使用单位验收合格后方可使用5.1.7 跨过架上应按有关规定悬挂醒目标志5.1.8 强风、暴雨过后应对跨过设施进行检查，确认合格后方可使用5.1.9 搭设和拆除跨过架时应设安全监护人5.1.10 参与跨过不停电线路的施工人员必需娴熟把握跨过施工方法并熟识安全措施，经本单位组织培训和技术交底后方可参与跨过施工5.1.11 跨过不停电线路时采纳何种跨过架，应依据被跨过的电力线路电压等级、架线施工方法以及其他详细情形，综合考虑。
5.1.12 跨过架架顶宽度 〔横线路方向有效遮护宽度 〕 B 按下式运算：B≥［ 2〔Zx＋ 1.5〕 ＋b］／ sinγ〔5.1.12〕式中： B——跨过架架顶宽度， mZx——施工线路导线或的线等安装气象条件下在跨过点处的风偏距离， mb——跨过架所遮护的最外侧导、的线间在横线路方向的水平距离， mγ——跨过交叉角，°5.1.13 跨过架中心线应与遮护宽度 B 的中心线重合可编辑资料 -- -- -- 欢迎下载精品名师归纳总结5.1.14 跨过架架面在被跨过线路导线发生风偏后仍应与其保持的最小安全距离 〔Dmin〕 ，如表 5.1.14 所示被跨过电力线路电压等级跨过架部位≤35kV66～154～330kV500kV架面〔或拉线〕与导线水平距离 〔 或垂直距离 〕无的线时， 封顶网〔杆〕与导线垂直距离有的线时， 封顶网〔杆〕与的线垂直距离表 5.1.14 跨过架对电力线路的最小安全距离 〔m〕10kV110kV220kV1.51.52.02.55.06.01.51.52.02.54.05.00.50.51.01.52.63.65.1.15 跨过架架面或拉线与被跨过电力线路导线的最小水平距离D＝Zx＋Dmin 〔5.1.15〕式中： D ——跨过架架面距被跨过电力线路带电体的最小水平距离， m。
Dmin ——发生风偏后尚应保持的最小安全距离， m Zx——风偏距离， m5.2 使用金属结构跨过架的基本规定5.2.1 金属结构跨过架架体的强度，要求在发生断线或跑线事故工况时能承担冲击荷载5.2.2 跨过架架体横担中心，应设置在新架线路每相导线的中心垂可编辑资料 -- -- -- 欢迎下载精品名师归纳总结直投影上5.2.3 新型金属结构跨过架架体必需经过静载加荷试验和断线冲击试验，试验合格后方可使用5.2.4 金属结构跨过架架体宜采纳倒装分段组立或吊车整体组立， 也可采纳其他方法组立无论采纳何种方法组立均必需确保人身、设备安全5.3 使用钢管、木质、毛竹跨过架的基本规定5.3.1 木质跨过架所使用的立杆有效部分的小头直径不得小于70mm横杆有效部分的小头直径不得小于 80mm,60mm～ 80mm 的可双杆合并或单杆加密使用5.3.2 毛竹应采纳 3 年生长期以上的立杆、大横杆、剪刀撑和支杆有效部分的小头直径不得小于 75mm小横杆有效部分的小头直径不得小于 90mm， 60mm～90mm 的可双杆合并或单杆加密使用5.3.3 木、竹跨过架的立杆、大横杆应错开搭接，搭接长度不得小 于 1.5m，绑扎时小头应压在大头上，绑扣不得少于 3 道。
立杆、大横杆、小横杆相交时，应先绑 2 根，再绑第 3 根，不得一扣绑 3根5.3.4 钢管跨过架宜用外径 48mm～ 51mm 的钢管，立杆和大横杆应错开搭接，搭接长度不得小于 0.5m5.3.5 架体立杆均应垂直埋入坑内，杆坑底部应夯实，埋深不得少于 0.5m，且大头朝下，回填土后夯实遇松土或的面无法挖坑立杆时应绑扫的杆跨过架的横杆应与立杆成直角搭设可编辑资料 -- -- -- 欢迎下载精品名师归纳总结5.3.6 跨过架两端及每隔 6 根～ 7 根立杆应设置剪刀撑、支杆或拉线，拉线的挂点、支杆或剪刀撑的绑扎点应设在立杆与横杆的交接 处，且与的面的夹角不得大于 60°支杆埋入的下的深度不得小于0.3m5.3.7 各种材质跨过架的立杆、大横杆及小横杆的间距不得大于表5.3.7 的规定表 5.3.7 立杆、大横杆及小横杆的间距 〔m〕跨过架类别立杆大横杆小横杆钢管2.01.5木质1.51.21.0竹质1.50.755.4.1 索道跨过方法仅限于人力展放导、的线跨过 330kV 及以下不停电线路施工5.4.2 索道绳〔线〕。
