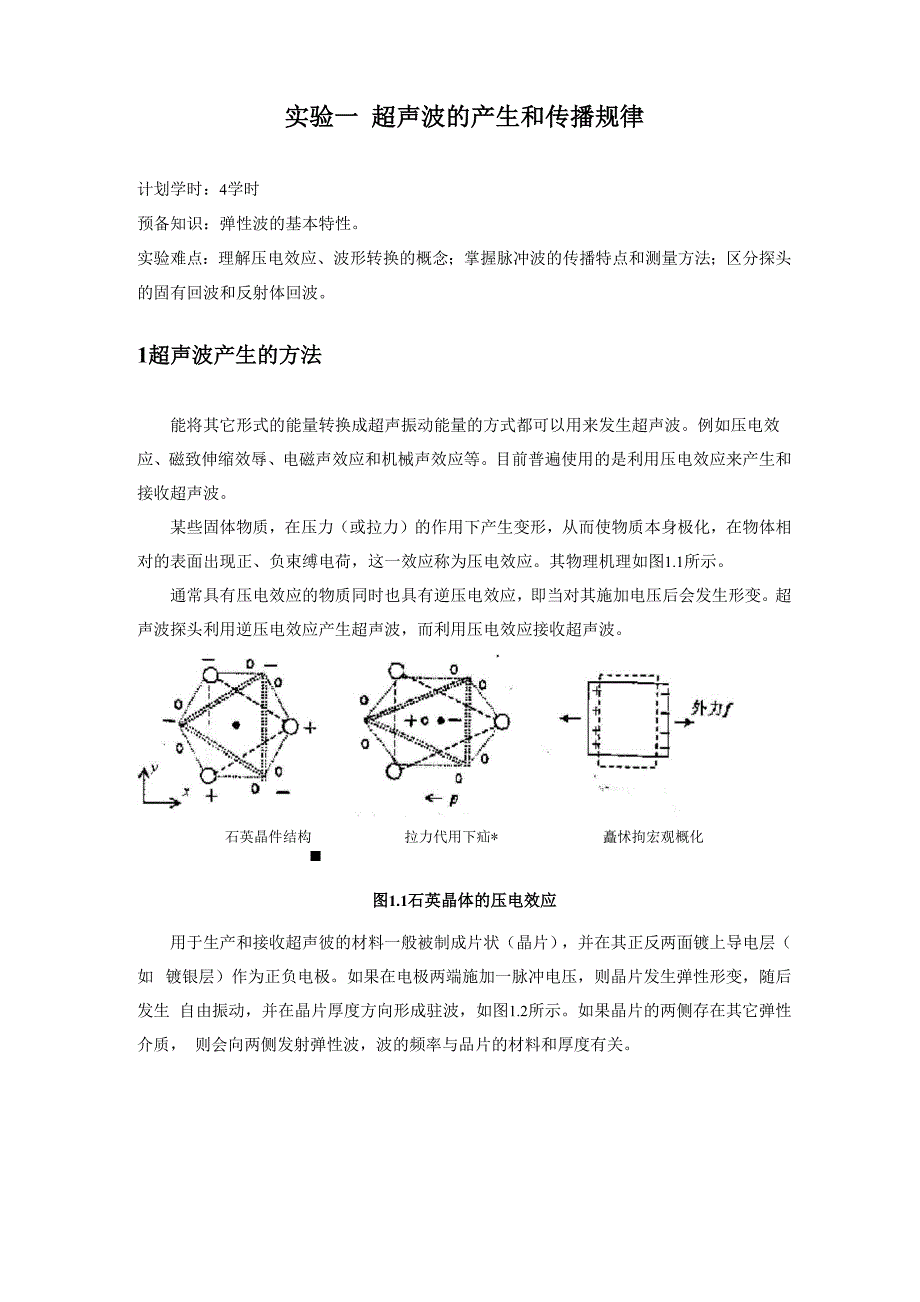

实验一 超声波的产生和传播规律计划学时：4学时预备知识：弹性波的基本特性实验难点：理解压电效应、波形转换的概念；掌握脉冲波的传播特点和测量方法；区分探头 的固有回波和反射体回波1超声波产生的方法能将其它形式的能量转换成超声振动能量的方式都可以用来发生超声波例如压电效 应、磁致伸缩效辱、电磁声效应和机械声效应等目前普遍使用的是利用压电效应来产生和 接收超声波某些固体物质，在压力（或拉力）的作用下产生变形，从而使物质本身极化，在物体相 对的表面出现正、负束缚电荷，这一效应称为压电效应其物理机理如图1.1所示通常具有压电效应的物质同时也具有逆压电效应，即当对其施加电压后会发生形变超 声波探头利用逆压电效应产生超声波，而利用压电效应接收超声波石英晶件结构 拉力代用下疝* 矗怵拘宏观概化■图1.1石英晶体的压电效应用于生产和接收超声彼的材料一般被制成片状（晶片），并在其正反两面镀上导电层（如 镀银层）作为正负电极如果在电极两端施加一脉冲电压，则晶片发生弹性形变，随后发生 自由振动，并在晶片厚度方向形成驻波，如图1.2所示如果晶片的两侧存在其它弹性介质， 则会向两侧发射弹性波，波的频率与品片的材料和厚度有关。
图1.2脉冲超声波的产生适当选择晶片的厚度，使其产生弹性波的频率在超声波频率范围内，则该晶片即可产生 超声波在晶片的振动过程中，由于能量的减少，其振幅也逐渐减小，因此它发射出的是一 个超声波波包，通常称为脉冲波，如图1.2所示如果晶片内部质点的振动方向垂直于晶片平面，那么晶片向外发射的就是超声纵波超 声波在介质中传播可以有不同的形式，它取决于介质可以承受何种作用力以及如何对介质激 发超声波通常有如下三种：纵波波型：当介质中质点振动方向与超声波的传播方向一致时，此超声波为纵波波型 任何固体介质当其体积发生交替变化时均能产生纵波横波波型：当介质中质点的振动方向与超声波的传播方向相垂直时，此种超声波为横波 波型由于固体介质除了能承受体积变形外，还能承受切变变形，因此，当其有剪切力交替 作用于固体介质时均能产生横波横波只能在固体介质中传播表面波波型：是沿着固体表面传播的具有纵波和横波的双重性质的波表面波可以看成 是由平行于表面的纵波和垂直于表面的横波合成，振动质点的轨迹为一椭圆，在距表面1/4 波长深处振幅最强，随着深度的增加很快衰减，实际上离表面一个波长以上的地方，质点振 动的振幅已经很微弱了.在超声波分析测试中，是利用超声波探头产生脉冲超声波的。
常用的超声波探头有直探 头和斜探头两种，其结构如图1.3所示.探头通过保护膜或斜楔向外发射超声波：吸收背衬 的作用是吸收晶片向背面发射的声波，以减少杂波：匹配电感的作用是调整脉冲波的波形 一般用直探头产生纵波，用斜探头产生横波或表面波1 一外壳2一品片3-吸收背衬4-电极接线3-匹配电感6-接插头7a-保护膜7b-斜楔图1.3直探头和斜探头的基本结构(时直探头(b)斜探头在本系列实验中，还使用了一种可变角探头，如图1.4所示其中探头芯可以旋转，通 过改变探头的入射角0得到不同折射角的斜探头当0=0时成为直探头图1.4可变角探头示意图实验中所使用的探头既可以用来发射超声波，又可以用来接收超声波探头的工作方式 有单探头和双探头两种使用单探头时，探头既用来发射超声，又用来接收超声这时必须 使用连通器把实验仪的发射接口和接收接口连接起来采用这种方式，发射脉冲也被接收， 在示波器上可以看到其波形，我们称发射脉冲波形为始波使用双探头方式时，一个探头用 来发射超声，而另一个探头用来接收超声采用这种方式一般看不到发射脉冲波形，但是由 于发射电压很高，有时会有感应信号2脉冲声波传播时间、中心频率和波长测量实验内容：（1） 观察反射回波；（2） 测量射频超声波和检波超声波的时间读数差；（3） 测量超声波的频率和波长。
当超声波探头产生脉冲声波后，通过耦合剂进入介质如果在传播的路径上遇到介质畸 变，如人工反射体、介质界面等，则部分声波会沿原来的路径反射回去，被探头所接收接 收到的超声信号被探头转换成电信号，通过相关电路放大后输出，在示波器上以射频方式或 检波方式显示出来，如图1.5所示脉冲波在示波器扫描线上的位置对应于超声波在探头与 反射体之间的往复传播的时间，脉冲波的振幅与反射体的大小有关从图1.5射频方式可以看出，脉冲波的振幅并不是一开始就很强，而是由小变大，然后 变小；其主要原因是晶片振幅的初始值为0脉冲波可以看成由多个频率成分的连续波叠加 而成，其频谱具有一个中心频率（峰值频率）和一定的频带宽度通常在脉冲波测试中所说 的频率就是指的中心频率射菰脉冲波 桂波脉;傩图1.5测量脉冲波传播时间在使用脉冲超声波的过程中，对脉冲波的传播时间的测量有两种方法：（1）对于射频 输出的脉冲波，测量其脉冲峰值对应的时间；（2）对于检波输出的脉冲波，测量其前沿对 应的时间如图1.5所示两种方法测量得到的绝对时间有微小的差值，因此通常情况下， 需要校准探头的测试零点探头发射声波的绝对零点到测试零点的时间差一般称为探头的延迟（或延迟时间）。
1）观察反射回波如图1.6所示：图1.6观察反射回波a） 把直探头放在位置1,观察大平底对纵波反射的多次反射回波（反射底波），同时观 测直探头始波附近的固有回波（结构回波）其中多次回波是部分超声波在平行的两个界面 之间来回反射的结果b） 把斜探头放在位置2,适当减少探伤仪的衰减读数，前后移动探头，观察20mm深 A（ DI通孔对斜射横波的反射回波，同时观测斜探头始波附近的固有回波c） 把可变角探头放在位置3,先使探头入射角最大，适当减少探伤仪的衰减读数，这时 只能看到探头的固有回波；然后减小入射角，可以看到在固有波后面出现回波：使后出现的 回波幅度增大到满幅的90%左右，用手在探头前方试块面上反复按压，可以看到波的幅度 发生变化这样就可以观察沿试块表面传播的表面波反射回波2） 测量射频超声波和检波超声波的时间读数差把直探头放在图1.6位置1处，调节实验仪的衰减，使大平底的一次回波幅度达到满幅 的 80%a） 观察射频输出回波，测量其最大幅值对应的时间b） 观察检波输出回波，测量其前沿幅度为最大幅值一半处对应的时间3） 测量超声波的频率和波长a） 参照图1.6，把直探头、斜探头和可变角探头分别放在位置1、2和3处，并且使可变 角探头产生表面波；观察三种探头对试块边界或人工反射体的反射回波，直接测量其振动频 率。
b） 已知钢试块中纵波、横波和表面波的传播速度分别是5900m/s, 3270m/s和2990m/s，计算纵波、横波和表面波的波长3波形转换实验内容：（1） 观察波型转化过程;（2） 观察迟到波波形图1.7波型转换当超声纵波或横波入射到两种介质的界面上时，如果两种介质都是固体或其中之一是固 体，一般情况下在发生反射和折射的同时会反射和折射出另一种波型例如入射纵波在反射 和折射出纵波的同时，会反射或折射出横波，如图1.7所示对于横波，情况也类似超声 波的这种现象称为波型转换通常使用的横波和表面波都是利用波型转换得到的，例如斜探头和可变角探头1）观察波型转化过程把可变角探头放在图1.6位置3处，并使探头的入射点（超声波进入被测工件的位置） 基本与试块两圆弧圆心重合当超声波传入试块后，声波可以同时被R,和凡圆弧面反射， 在示波器上可以看到反射回波F1和F2如图1.8所示声波在探头与两个圆弧间往复传播的 声程（超声波传播距离）差是固定的，因此反射回波F1和F2对应的时间差（t「t2）仅与声 、士 -7— A2L 速有关己知钢试块中纵波、横波和表面波的速度分别是5900m/s, 3270m/s和2990m/s.则对于三 种波型测量得到的时间差分别是：17us, 31us和33us。
由此可以判断出现的回波是纵波？横 波？或者表面波？a）把可变角探头的入射角调整为0，使超声波入射在试块两个圆弧虬和R2的下部边缘， 观察反射回波，测量t］和t2,确定其波型（纵波）b） 增大可变角探头入射角，注意回波幅度的变化当入射角达到某一值后，纵波的幅 度会减小，在其后面又会出现两个回波，并且幅度不断增大测量新出现的两个回波对应的 时间差，确定其波型（横波）c） 可变角探头入射角增加到某值时，纵波消失，只剩横波d） 可变角探头入射角继续增加，横波幅度减弱并消失，在此过程中又会出现两个回波， 测量其时间差，确定波型（表面波）F1:Lk-1F图1.8 RI、RZ圆弧对超声波的反射（2）观察迟到波波形当纵波直探头发射的超声波沿狭长路径传播过程中，如图1.9（a），由于声束是发散的， 有一部分声波以较大的入射角传播到试块的侧壁而发生反射，反射的声波既有反射纵波又有 波型转换后的反射横波其中反射横波在传播中还可能发射多次反射或波型转换，最后返回 被探头接收；由于这一部分声波在传播过程中有横波传播过程，而横波的声速远小于纵波的 声速，因此它的传播时间要大于完全纵波反射的声波，在示波器上看到它在底面反射回波后 面出现，我们称它为迟到波，如图1.9（b）所示。
根据声波传播的路径，只有最后能够返回到探头位置的迟到波才能被探头接收；因此我 们观察到的迟到波不是连续的同时，从图中可以看到多个迟到波，它们分别对应于多次横 波反射通过计算可以发现，迟到波的间距基本上是相等的，并且该间距与试块狭长方向的 宽度有关a)迟到波传播路径(b)迟到波波形图1.9观察迟到波波形实验二超声波在界面上的反射和折射计划学时：4学时预备知识：弹性波的基本特性，波形转换实验难点：正确区分反射横波与反射纵波、折射横波与折射纵波：误差分析1斯特令定律当超声波传到异质界面（即声阻抗值不同的两种介质的界面）时，不仅会发生反射和折 射现象，而且当两种介质都是固体或其中之一是固体时，纵波和横波之间还可能发生波型转 换，同时可能产生表面波当超声波以入射角a按纵波声速或按横波声速C传到异质界面 后，反射角或折射角满足以下斯特令折射定律:sin a sin a sin a 〔C C C折射：sin a sin P sin P（2.1b）其中，a L和a S分别是纵波反射角和横波反射角；P l和P S "是纵波折射角和横波 折射角；CIL和CIS分别是第1种介质的纵波声速和横波声速；C2L和C2S分别是第2种介质 的纵波声速和横波声速。
在斜探头或可变角探头中，有机玻璃斜块或有机玻璃探头芯的声速C小于钢中横波声 速CS，而横波声速Cs又小于纵波声速CL因此，根据公式（2.1b），当a大于:（2.2）a = sin t（^-） i C L时，钢介质中只有折射横波；而当a大于：（2.3）a = sint( ° )2 CS时，钢介质中既无纵波折射，又无横波折射我们把a 1，称为有机玻璃入射到有机玻璃〜钢界面上的第一临界角；a 2称为第二临界角；2折射实验实验内容：(1) 纵波入射，测量纵波折射角，并验证折射定律;(2) 纵波入射，测量横波折射角，并验证折射定律。
