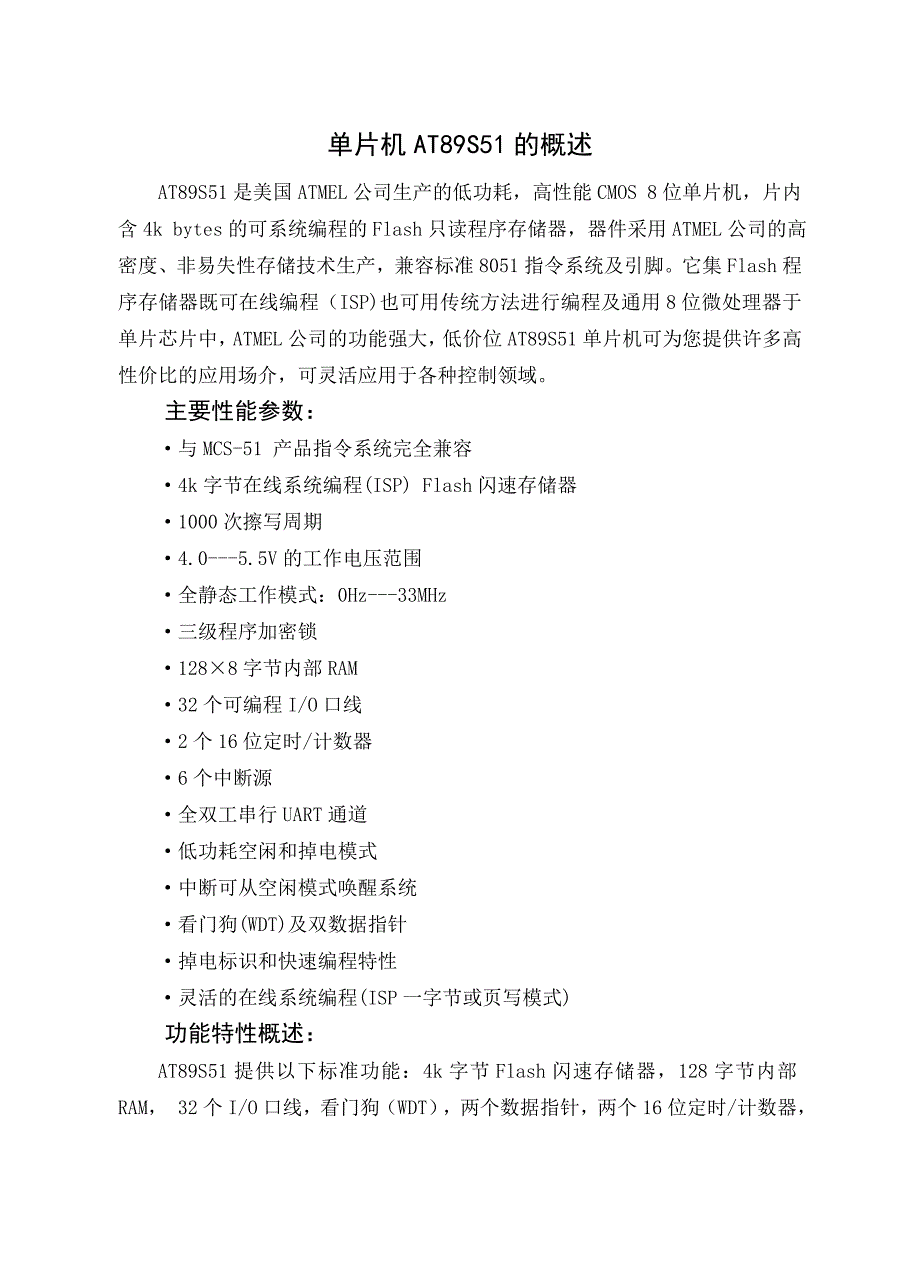

单片机AT89S51的概述AT89S51是美国ATMEL公司生产的低功耗，高性能CMOS 8位单片机，片内含4k bytes的可系统编程的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准8051指令系统及引脚它集Flash程序存储器既可编程（ISP)也可用传统方法进行编程及通用8位微处理器于单片芯片中，ATMEL公司的功能强大，低价位AT89S51单片机可为您提供许多高性价比的应用场介，可灵活应用于各种控制领域主要性能参数：·与MCS-51 产品指令系统完全兼容·4k字节系统编程(ISP) Flash闪速存储器·1000次擦写周期·4.0---5.5V的工作电压范围·全静态工作模式：0Hz---33MHz·三级程序加密锁·128×8字节内部RAM·32个可编程I/O口线·2个16位定时/计数器·6个中断源·全双工串行UART通道·低功耗空闲和掉电模式·中断可从空闲模式唤醒系统·看门狗(WDT)及双数据指针·掉电标识和快速编程特性·灵活的系统编程(ISP一字节或页写模式)功能特性概述：AT89S51提供以下标准功能：4k字节Flash闪速存储器，128字节内部RAM， 32个I/O口线，看门狗（WDT），两个数据指针，两个16位定时/计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。
同时，AT89S51可降至0Hz的静态逻辑操作，并支持两种软件可选的节电工作模式空闲方式停止CPU的工作，但允许RAM，定时/计数器，串行通信口及中断系统继续工作掉电方式保存RAM中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位引脚功能说明：·Vcc： 电源电压·GND：地·P0口：P0口是一组8位漏极开路型双向I/O口，也即地址/数据总线复用口作为输出口用时，每位能驱动8个TTL逻辑门电路，对端口写‘1’可作为高阻抗输入端用在访问外部数据存储器或程序存储器时，这组口线分时转换地址(低8位)和数据总线复用，在访问期间激活内部上拉电阻在Flash编程时，P0 口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻·P1口：P1是一个带内部上拉电阻的8位双向I/O口，P1的输出缓冲级可驱动(吸收或输出电流)4个TTL逻辑门电路对端口写‘1’，通过内部的上拉电阻把端口拉到高电平，此时可作输入口作输入口使用时，囚为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流(In)Flash编程和程序校验期间 P 1接收低8位地址·P2口：P2是一个带有内部上拉电阻的8位双向I/O口，P2的输出缓冲级可驱动(吸收或输出电流)4个TTL逻辑门电路。
对端口写‘1’，通过内部的上拉电阻把端口拉到高电平，此时可作输入口，作输入口使用时，囚为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流(In)在访问外部程序存储器或16位地址的外部数据存储器(例如执行MOVX @DPTR指令)时，P2口送出高 8位地址数据在访问8位地址的外部数据存储器(如执行MOVX @Ri指令)时，P2口线卜的内容(也即特殊功能寄存器（SFR)区中P2寄存器的内容)，在整个访问期间不改变Flash编程或校验时，P2亦接收高位地址和其它控制信号·P3口：P3口是一组带有内部上拉电阻的8位双向I/O口P3口输出缓冲级可驱动(吸收或输出电流)4个TTL逻辑门电路对P3 口写入“1”时，它们被内部上拉电阻拉高并可作为输入端口作输入端时，被外部拉低的P3 口将用上拉电阻输出电流（In） P3口除了作为一般的I/O口线外，更重要的用途是它的第二功能P3 口还接收一些用于Flash闪速存储器编程和程序校验的控制信号P3口也可作为AT89C51的一些特殊功能口，如下表所示：管脚备选功能P3.0 RXD（串行输入口）P3.1 TXD（串行输出口）P3.2 （外部中断0）P3.3 （外部中断1）P3.4 T0（记时器0外部输入）P3.5 T1（记时器1外部输入）P3.6 （外部数据存储器写选通）P3.7 （外部数据存储器读选通）·RST：复位输入。
当振荡器工作时，RST引脚出现两个机器周期以上高电平将使单片机复位WDT溢出将使该引脚输出高电平，设置SFR AUXR 的DISRTO位（地址8EH）可打开或关闭该功能DISRTO位缺省为RESET输出高电平打开状态·ALE/PROG：当访问外部程序存储器或数据存储器时，ALE(地址锁存允许)输出脉冲用于锁存地址的低8位字节即使不访问外部存储器，ALE仍以时钟振荡频率的1/6输出固定的正脉冲信号，囚此它可对外输出时钟或用于定时目的要注意的是：每当访问外部数据存储器时将跳过一个ALE脉冲对Flash存储器编程期间，该引脚还用于输入编程脉冲（PROG）如有必要，可通过对特殊功能寄存器（SFR)区中的8EH单元的D0位置位，可禁正ALE操作该位置位后，只有一条MOVX和MOVC指令ALE才会被激活此外，该引脚会被微弱拉高，单片机执行外部程序时，应设置ALE无效·PSEN：程序储存允许(PSEN)输出是外部程序存储器的读选通信号，当AT89S51由外部程序存储器取指令(数据)时，每个机器周期两次PSEN有效，即输出两个脉冲当访问外部数据存储器，没有两次有效的PSEN信号·EA/VPP：外部访问允许。
欲使CPU仅访问外部程序存储器(地址为0000H-FFFFH), EA端必须保持低电平(接地)需注意的是：如果加密位LB1被编程，复位时内部会锁存EA端状态如EA端为高电平(接Vcc端)，CPU则执行内部程序存储器中的指令Flash存储器编程时，该引脚加上+12 V的编程电压Vpp·XTAL 1：振荡器反相放大器及内部时钟发生器的输入端·XTAL2：振荡器反相放大器的输出端·特殊功能寄存器：特殊功能寄存器的于片内的空间分布的这些地址并没有全部占用，没有占用的地址亦不可使用，读这些地址将得到一个随意的数值而写这些地址单元将不能得到预期的结果·中断寄存器：各中断允许控制位于IE寄存器，5个中断源的中断优先级控制位于IP寄存器·双时钟指针寄存器：为更方便地访问内部和外部数据存储器，提供了两个16位数据指针寄存器：DP0位于SFR(特殊功能寄存器)区块中的地址82H, 83H和DP1位于地址84H, 85H，当SFR中的位DPS=0选择DP0，而DPS=1则选择DP1用户应在访问相应的数据指针寄存器前初始化DPS位·电源空闲标志：电源空闲标志（POF）在特殊功能寄存器SFR中PCON的第4位(PCON.4}，电源打开时POF置‘1’，它可由软件设置睡眠状态并不为复位所影响。
·程序存储器：如果EA引脚接地(GND)，全部程序均执行外部存储器在AT89S51,假如EA接至Vcc(电源+)，程序首先执行地址从0000H-OFFFH （4KB）内部程序存储器，而执行地址为1000H-FFFFH (60KB)的外部程序存储器 ·数据存储器：AT89S51的具有128字节的内部RAM，这128字节可利用直接或间接寻址方式访问，堆栈操作可利用间接寻址方式进行，128字节均可设置为堆栈区空间 ·看门狗定时器(WDT)：WDT是为了解决CPU程序运行时可能进入混乱或死循环而设置，它由一个14bit计数器和看门狗复位SFR (WDTRST)构成外部复位时，WDT默认为关闭状态，要打开WDT，用户必须按顺序将01EH和0E1H写到WDTRST寄存器（SFR地址为OA6H},当启动了WDT，它会随晶体振荡器在每个机器周期计数，除硬件复位或WDT溢出复位外没有其它方法关闭WDT，当WDT溢出，将使RSF引脚输出高电平的复位脉冲使用看门狗（WDT）：打开 WDT 需按次序写 01EH 和 0E1H 到 WDTRST 寄存器（SFR 的地址为 0A6H），当 WDT 打开后，需在一定的时候01EH 和 0E1H 到 WDTRST 寄存器以避免 WDT 计数溢出。
14 位 WDT 计数器计数达到16383（3FFFH），WDT 将溢出并使器件复位WDT 打开时，它会随晶体振荡器在每个机器周期计数，这意味着用户必须在小于每个16383机器周期内复位WDT，也即写 01EH 和 0E1H 到 WDTRST 寄存器，WDTRST 为只写寄存器WDT 计数器既不可读也不可写，当 WDT溢出时，通常将使 RST 引脚输出高电平的复位脉冲复位脉冲持续时间为 98×Tosc，而 Tosc=1／Fosc（晶体振荡频率）为使 WDT 工作最优化，必须在合适的程序代码时间段周期地复位 WDT 防止 WDT 溢出An Overview of AT89S51The AT89S51 is a low-power, high-performance CMOS 8-bit microcontroller with 4K bytes of In-System Programmable Flash memory. The device is manufactured using Atmel's high-density nonvolatile memory technology and is compatible with the industry-standard 80C51 instruction set and pinout. The on-chip Flash allows the program memory to be reprogrammed in-system or by a conventional nonvolatile memory programmer. By combining a versatile 8-bit CPU with In-System Programmable Flash on a monolithic chip, the Atmel AT89S51 is a powerful microcontroller which provides a highly-flexible and cost-effective solution to many embedded control applications. Features：Compatible with MCS.-51 Products4K Bytes of In-System Programmable (ISP) Flash MemoryEndurance: 1000 Write/Erase Cycles4.0V to 5.5V Operating RangeFully Static Operation: 0 Hz to 33 MHzThree-level Program Memory Lock128 x 8-bit Internal RAM32 Programmable I/O LinesTwo 16-bit Timer/CountersSix Interrupt SourcesFull Duplex UART Serial ChannelLow-power Idle and Power-down ModesInterrupt Recovery from Power-down ModeWatchdog TimerDual Data PointerPower-o。
