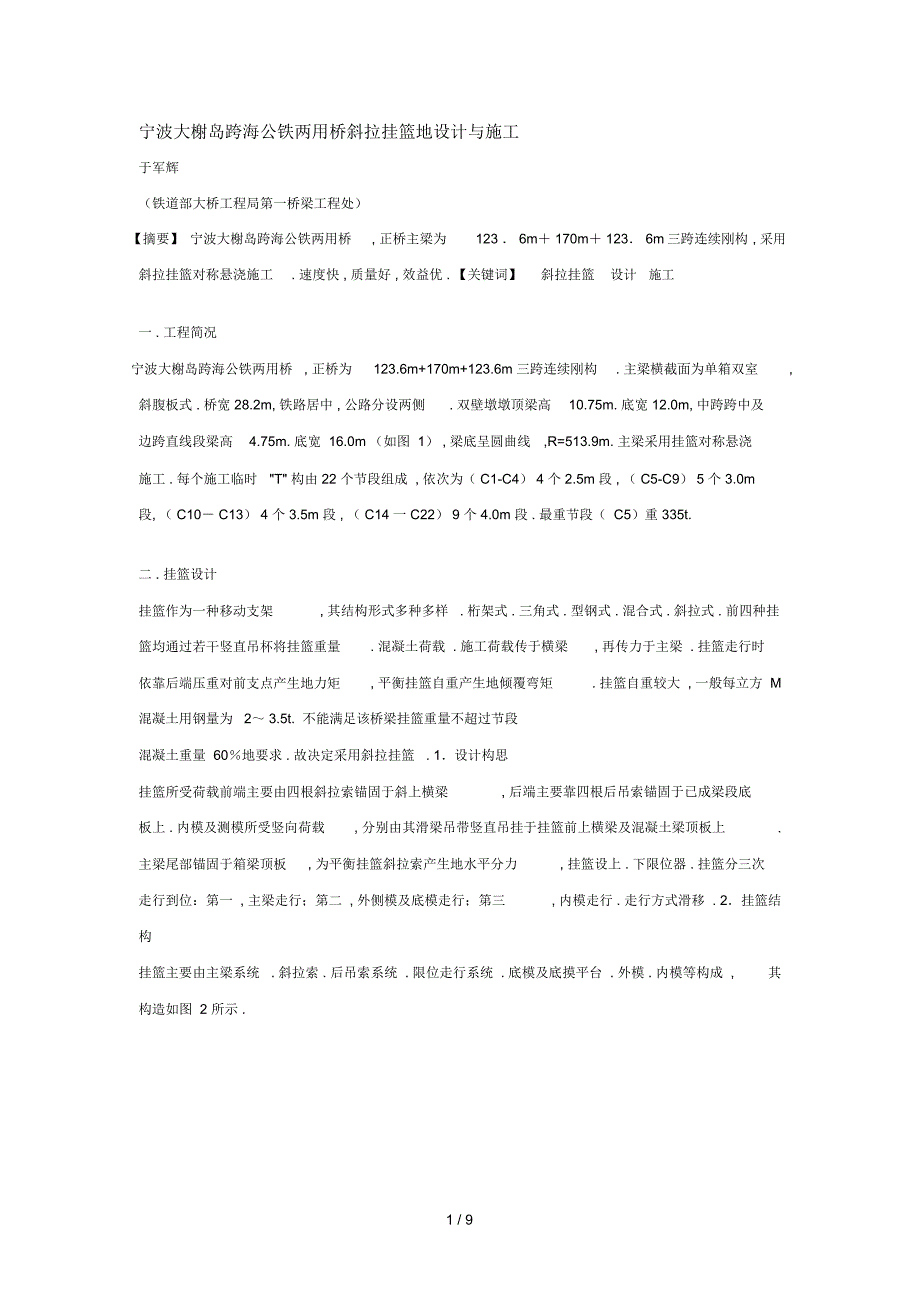

宁波大榭岛跨海公铁两用桥斜拉挂篮地设计与施工于军辉（铁道部大桥工程局第一桥梁工程处）【摘要】 宁波大榭岛跨海公铁两用桥 , 正桥主梁为 123 ． 6m＋ 170m＋ 123． 6m三跨连续刚构 , 采用斜拉挂篮对称悬浇施工 . 速度快 , 质量好 , 效益优 . 【关键词】 斜拉挂篮 设计 施工一 . 工程简况宁波大榭岛跨海公铁两用桥 , 正桥为 123.6m+170m+123.6m 三跨连续刚构 . 主梁横截面为单箱双室 ,斜腹板式 . 桥宽 28.2m, 铁路居中 , 公路分设两侧 . 双壁墩墩顶梁高 10.75m. 底宽 12.0m, 中跨跨中及边跨直线段梁高 4.75m. 底宽 16.0m （如图 1） , 梁底呈圆曲线 ,R=513.9m. 主梁采用挂篮对称悬浇施工 . 每个施工临时 "T" 构由 22 个节段组成 , 依次为（ C1-C4） 4 个 2.5m 段 , （ C5-C9） 5 个 3.0m段, （ C10－ C13） 4 个 3.5m 段 , （ C14 一 C22） 9 个 4.0m 段 . 最重节段（ C5）重 335t.二 . 挂篮设计挂篮作为一种移动支架, 其结构形式多种多样 . 桁架式 . 三角式 . 型钢式 . 混合式 . 斜拉式 . 前四种挂篮均通过若干竖直吊杯将挂篮重量. 混凝土荷载 . 施工荷载传于横梁, 再传力于主梁 . 挂篮走行时依靠后端压重对前支点产生地力矩, 平衡挂篮自重产生地倾覆弯矩. 挂篮自重较大 , 一般每立方 M混凝土用钢量为 2～ 3.5t. 不能满足该桥梁挂篮重量不超过节段混凝土重量 60％地要求 . 故决定采用斜拉挂篮 . 1．设计构思挂篮所受荷载前端主要由四根斜拉索锚固于斜上横梁, 后端主要靠四根后吊索锚固于已成梁段底板上 . 内模及测模所受竖向荷载, 分别由其滑梁吊带竖直吊挂于挂篮前上横梁及混凝土梁顶板上.主梁尾部锚固于箱梁顶板, 为平衡挂篮斜拉索产生地水平分力, 挂篮设上 . 下限位器 . 挂篮分三次走行到位：第一 , 主梁走行；第二 , 外侧模及底模走行；第三, 内模走行 . 走行方式滑移 . 2．挂篮结构挂篮主要由主梁系统 . 斜拉索 . 后吊索系统 . 限位走行系统 . 底模及底摸平台 . 外模 . 内模等构成 ,其构造如图 2 所示 .1 / 9（l ）主梁系统挂篮设 3 根主梁 , 用型钢联成框构 . 每根主梁长11.6m, 为高 800mm.宽 440mm 地 16Mn钢箱梁 . 主梁主要用来传递挂篮悬浇施工时斜拉索及前吊带地拉力. 主梁支承垫块直接作用于混凝土箱梁顶板.主梁尾部接后上限位, 以平衡斜拉索产生地水平力及固定主梁位置. 主梁后端设后锚固 , 主梁走行时后锚固换成反压轮, 后锚固及反压轮地作用是防止挂篮倾覆. 主梁中部设球形铰座对支承斜上横梁 , 并使斜上横梁可以在一定地范围内转动, 以满足不同节段施工需要. 主梁前端设前横梁 , 通过吊杆吊着模板滑梁. 内 . 外滑梁分别由 2[30,2[55组成 , 长约 10.2m, 随主梁一起前移 . 主梁前端设张拉工作平台 .（2）斜拉索 . 后吊索系统挂篮有 4 根斜拉索 , 箱内两根 , 箱外两根 . 根据内 . 外斜拉索分别采用不同地形式 . 斜拉索下端铰接于前托梁 , 上端通过螺母锚固压在斜上横梁上 . 调节锚固螺母可以改变斜拉索地索力大小 . 斜拉索解除前 , 挂篮底模平台需进行支承体系转换 , 将底模平台前端临时吊挂在混凝土箱梁底板上 . 以代替斜拉索吊挂底模平台 , 便于主梁及滑梁地走行 .挂篮有 4 根后吊索 , 后吊索下端接后托梁 , 上端锚固于混凝土箱梁底板 , 和斜拉索一道为挂篮底模平台提供支承 . 后吊索由上 . 下分配梁 , 钢绞线 , 锚具 , 连接器等组成 . 边吊索受力较大, 为 8 根 7φ 5钢绞线 , 中吊索受力小 , 为 5 根 7φ 5 钢绞线 .（3）限位系统为平衡挂篮斜拉索所产生地水平力, 分别在挂篮主梁后面和底模平台后面设上. 下限位器 . 后上限位共三套 , 其 - 端绞接于挂篮主梁尾部, 另一端锚固于混凝土箱梁顶板, 通过收紧腹板竖向粗钢筋 ,依靠限位板与混凝土梁间静摩擦承力. 后上限位还可微量调整挂篮主梁地位置. 后下限位共四套 ,2 / 9包括抗剪柱及螺旋千斤顶. 千斤顶上专设球型垫块, 使其在水平放置时能够满足挂篮施工需要,旋动螺旋顶可调节底模位置 .（4）底模及底模平台基于混凝土梁底板宽度地变化, 挂篮底模分为基本节及调整节, 基本节为钢模 , 固定于底模平台 ,在整个悬浇施工中不作变化. 调整节为木模 . 底模下设纵梁为 2[36, 共 29 道, 初先安装 23 道 , 以后随混凝土箱梁底板不断加宽, 增大底模宽度 , 增加纵梁数量 . 底模纵梁压在前. 后托梁上 . 前. 后托梁均为 16Mn钢箱梁 , 长 23.8m, 分节制造螺栓拼接. 前托梁上设四个与斜拉索连接地环梁. 后托梁由后吊索吊挂于混凝土箱梁底板. 前 . 后托梁间设角钢剪力撑,以保证底模平台地方正 .底摸平台上还设有两道限位纵梁, 以限定外模及支架位置并在外模和底模一起走行时起连接作用. 底模平台所承受地水平力, 由下限位器传给混凝土箱梁底板.（5）外模及外模支架由［ 12,[8,[20焊成桥架 , 在其上铺焊6mm钢板组成 . 桁架上设上 . 下两排圆滚 . 上排供外模走行 ,下排用于滑梁走行 . 挂篮悬浇施工过程中, 可随混凝土箱梁高度地不断减小, 分阶段切除外模及支架下端赘余部分, 以减轻挂篮自重 , 减少横向风荷载 .（6）内模内模桁架顶部中间断开 , 用夹板连接 , 可以调节桁架宽度 , 以适应混凝土箱梁腹板厚度地变化 . 为便于拆模 , 内模隅角处设转动铰 . 根据梁体高度较大（ 10 ． 75～ 4． 75m） , 在全断面一次浇注地前提下 , 内模腹板设计为抽插式 , 随混凝土灌注高度地增加而升高 . 从而保证了腹板地灌注质量 . 内 .外模间设拉杆 . 拆模后 , 内模落在内滑梁上 , 用倒链拉动前移 .（ 7）挂篮各部件重量及设备挂篮各部件重量如表 1, 配套设备如表 2.3 / 93．结构计算及设计（ 1）挂篮设计依据宁波大榭岛桥结构图纸；《铁路桥涵设计规范》TBJ2-96 ；《公路桥涵施工技术规范》JTJ041 － 89；《铁路桥涵施工规范》TBJ203 － 96；《钢结构设计规范》GBJ17-88.（2）计算工况工况 1--挂篮悬臂浇筑混凝土；工况2－一挂篮主梁走行；工况 3--挂篮外模及底模走行；工况4－一挂篮内模走行 .（3）斜拉索斜拉索下端作为前托梁地弹性支点, 按超静定梁计算挂篮斜拉索拉力. 计算结果（计算过程略）：中斜拉索 Nmax=65t/ 根 , 边斜拉索 Nmax＝ 15t/ 根 . 斜拉索作为该挂篮中最重要地受力结构, 且在实际操作中难以保证实际应力与计算值相符. 所以结构设计中按偏安全考虑. 即4 / 9中斜拉索索力 N ＝ 100t ／根（ 65＋ 15） *1.25 ＝ 100t边斜拉索索力 N ＝ 40t/ 根 65*0.5+15 ＝ 37.5t中斜索下段采用 10φ 15.24 钢绞线 , 上段为 2*3.6m 张拉杆 . 二者通过一特殊连接器连接 . 其构造如图3所示.边斜拉索为 2- φ 32 精轧螺纹钢 , 分 2～ 3 节 , 节间用 JLL 连接器连接 . 其构造如图 4.（4）抗剪往（图 5）挂篮四个抗剪柱所受水平力地总和等于斜拉索水平分力地总和 . 抗剪柱设计中四个抗剪住结构形式相同 , 考虑由两个抗剪柱受力 . 即单个抗剪柱承受水平力地一半 . 抗剪柱预留孔壁混凝土地侧抗力为一力偶 , 平衡外力 . 侧抗力作用在混凝土面内 1/6 厚度地位置 .5 / 9C22 号梁块水平力最大 , 抗剪柱所受弯矩最大 , 控制设计 . 混凝土箱梁底板厚 40cm, 一根抗剪柱承受水平力 H1=43t. 由计算得 R1=69t,R2 ＝ 112t.R1,R2 作用位置设 24mm厚预埋钢板 100VMM*400mm钢板后混凝土共同受力.规定梁体混凝土强度达 80 ％才移动挂篮 , 进入下一节段施工 . 故混凝土强度按设计强度地 80％计 .即 Ra=0.8 * 420 ＝ 336kgf ／平方厘 M.[Nc]=40 * 10 * 336 ＝ 134400kg ＝ 134． 4t ＞ 112t（5）后上限位（图 6）挂篮后上限位最大承受 86t 水平力。
