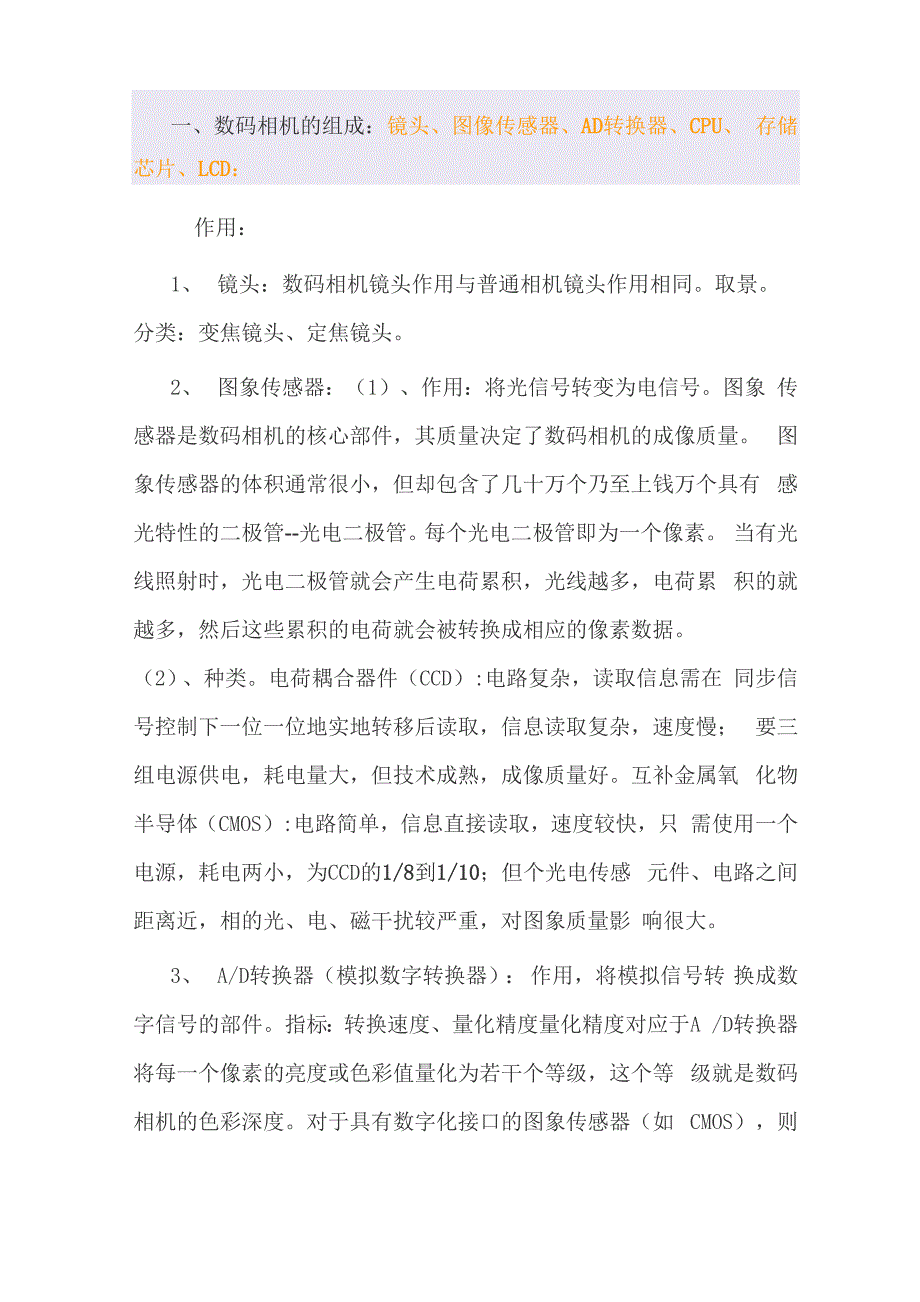

一、数码相机的组成：镜头、图像传感器、AD转换器、CPU、 存储芯片、LCD：作用：1、 镜头：数码相机镜头作用与普通相机镜头作用相同 分类：变焦镜头、定焦镜头2、 图象传感器：（1）、作用：将光信号转变为电信号图象 传感器是数码相机的核心部件，其质量决定了数码相机的成像质量 图象传感器的体积通常很小，但却包含了几十万个乃至上钱万个具有 感光特性的二极管--光电二极管每个光电二极管即为一个像素 当有光线照射时，光电二极管就会产生电荷累积，光线越多，电荷累 积的就越多，然后这些累积的电荷就会被转换成相应的像素数据2）、种类电荷耦合器件（CCD）:电路复杂，读取信息需在 同步信号控制下一位一位地实地转移后读取，信息读取复杂，速度慢； 要三组电源供电，耗电量大，但技术成熟，成像质量好互补金属氧 化物半导体（CMOS）:电路简单，信息直接读取，速度较快，只 需使用一个电源，耗电两小，为CCD的1/8到1/10；但个光电传感 元件、电路之间距离近，相的光、电、磁干扰较严重，对图象质量影 响很大3、 A/D转换器（模拟数字转换器）： 作用，将模拟信号转 换成数字信号的部件指标：转换速度、量化精度量化精度对应于A /D转换器将每一个像素的亮度或色彩值量化为若干个等级，这个等 级就是数码相机的色彩深度。
对于具有数字化接口的图象传感器（如 CMOS），则不需A/D转换器4、MPU（微处理器） 作用： 通过对图象传感器的感光 强弱程度进行分析，调节光圈和快门 系统结构：一般数码相机采 用的微处理器模块的结构如图2所示，包括图象传感器数据处理DSP、 SRAM控制器，显示控制器、JPEG编码器、UBS等接口、运 算处理单音频接口（非通用模块）和图象传感器时钟生成器等功能模 块5、 存储设备 作用：用于保存数字图象数据种类：内置 存储器：为芯片，用于临时存储图象移动存储器：SD卡、MD卡、 软盘、CD、记忆棒等6、 LCD （液晶显示屏）作用：电子取景器、图片显示分类： DSTN LCD（双扫扭曲向列液晶显示器）TFT LCD（薄膜晶体管液晶 显示器），数码相机多采用.7、 输入输出接口作用：数据交互常用接口：图象数据存储扩 展设备接口、计算机通信接口、连接电视机的视频接口二、数码相机工作原理数码相机中的镜头将光线会聚到感光器件CCD上,CCD代替 的传统相机中胶卷的位置，它的功能是将光信号转变为电信号这样 我们就得到了对应于拍摄景物的电子图象，但它还不能马上被送去计 算机处理，还需要进行模数处理；接下来MPU对数字信号进行压缩 并转化为特定的图象格式，例如JPEG格式。
最后图象文件被存储 在内置存储器中这时，数码相机的主要工作已经完成，剩下要做的 是通过LCD查看拍摄到的照片三、相机的光电成像原理1、 核心：光电转换器(图象传感器)2、 种类：CCD,CMOS°CCDl分线型的面型两大类线型CCD芯片的最大特点是分辨率高，可拍摄1000万以上 像素水平影象的数码相机 都采用线型CCDl CCD的基本组 成单元：金属一氧化物一半导体电容(MOSl CCD ) 功能：光电转换，电荷存储，电荷转移3、 数码相机的数据处理数据处理以微处理器为中心根据数码相机采用的图象传感器的 不同，数据流的处理有些差异在采用CCD的数码相机中，CCD 数据以模拟数据输出，需要经过模数转换和光学黑电平钳位等处理过 程；在采用CMOS的数码相机系统中，由于CMOS器件采用数字 接口，模拟接口的电路省略，直接进行数据读取图象传感器的数据被读出后，系统将其进行针对镜头的边缘畸变 的运算修正，然后经过坏像素处理后，被系统送去进行白平衡处理 由于图象传感器在制造和使用老化过程中回出现一些个别的像素点 性能偏离或不能正常感光的现象，这些像素点被称为坏像素微处理 器通常会做相应的计算进行修正，但这一修正过程是有限的。
伽马校正和色彩合成处理是使数码相机获得良好的彩色图象的 必要的图象处理过程在没有进行色彩合成以前，数码相机获得的图 象数据有红色、绿色和蓝色三通道的图象数据构成，经过色彩合成处 理后，将获得彩色的混合图象为了能够进行针对镜头的自动对焦控制，在色彩合成处理后，需 要针对图象进行边缘检测（锐度检测）和伪色彩检测（伪色彩抑制） 之后，用于浏览的图象数据流被送至LCD控制器，需要存储的图象 数据被进行JPEG压缩后存入存储器中至此，整个数码相机的图 象数据处理完成为了让数码相机系统稳定的工作，在整个系统中还需要具备一个 系统状态的检测控制电路，其主要用于检测供电系统的运行状况和各 部分用户接口的运行状态。
