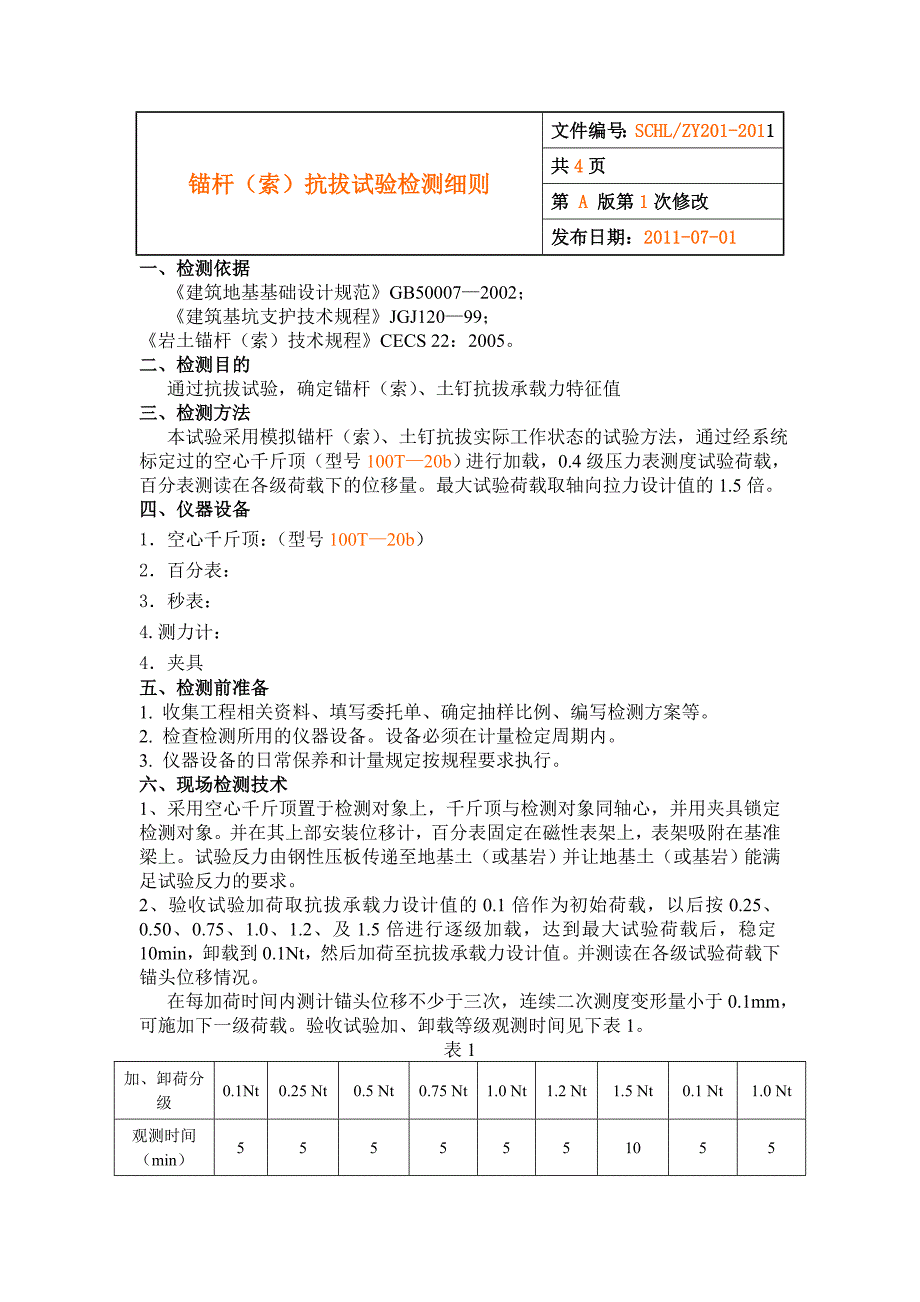

文件编号：文件编号：SCHL/ZY201-SCHL/ZY201- 2012011 1 共共 4 4 页页第第 A A 版第版第 1 1 次修改次修改锚杆（索）抗拔试验检测细则锚杆（索）抗拔试验检测细则发布日期：发布日期：2011-07-012011-07-01一、检测依据一、检测依据《建筑地基基础设计规范》GB50007—2002； 《建筑基坑支护技术规程》JGJ120—99； 《岩土锚杆（索）技术规程》CECS 22：2005 二、检测目的二、检测目的 通过抗拔试验，确定锚杆（索） 、土钉抗拔承载力特征值 三、检测方法三、检测方法本试验采用模拟锚杆（索） 、土钉抗拔实际工作状态的试验方法，通过经系 统标定过的空心千斤顶（型号 100T—20b）进行加载，0.4 级压力表测度试验荷 载，百分表测读在各级荷载下的位移量最大试验荷载取轴向拉力设计值的 1.5 倍 四、仪器设备四、仪器设备1．空心千斤顶：（型号 100T—20b）2．百分表：3．秒表：4.测力计：4．夹具 五、检测前准备五、检测前准备 1. 收集工程相关资料、填写委托单、确定抽样比例、编写检测方案等 2. 检查检测所用的仪器设备。
设备必须在计量检定周期内 3. 仪器设备的日常保养和计量规定按规程要求执行 六、现场检测技术六、现场检测技术 1、采用空心千斤顶置于检测对象上，千斤顶与检测对象同轴心，并用夹具锁定 检测对象并在其上部安装位移计，百分表固定在磁性表架上，表架吸附在基 准梁上试验反力由钢性压板传递至地基土（或基岩）并让地基土（或基岩） 能满足试验反力的要求 2、验收试验加荷取抗拔承载力设计值的 0.1 倍作为初始荷载，以后按 0.25、0.50、0.75、1.0、1.2、及 1.5 倍进行逐级加载，达到最大试验荷载后，稳 定 10min，卸载到 0.1Nt，然后加荷至抗拔承载力设计值并测读在各级试验荷 载下锚头位移情况在每加荷时间内测计锚头位移不少于三次，连续二次测度变形量小于 0.1mm，可施加下一级荷载验收试验加、卸载等级观测时间见下表 1 表 1加、卸荷分 级0.1Nt0.25 Nt0.5 Nt0.75 Nt1.0 Nt1.2 Nt1.5 Nt0.1 Nt1.0 Nt观测时间 （min）55555510553、终止试验条件 a）位移不收敛，锚固体从岩土层中拔出或锚固件从锚固体中拔出； b）满足设计要求的试验荷载值； c）对锚固件在试验中后一级荷载产生的锚固件端部位移增量超过上一级试验荷 载增量的 2 倍。
