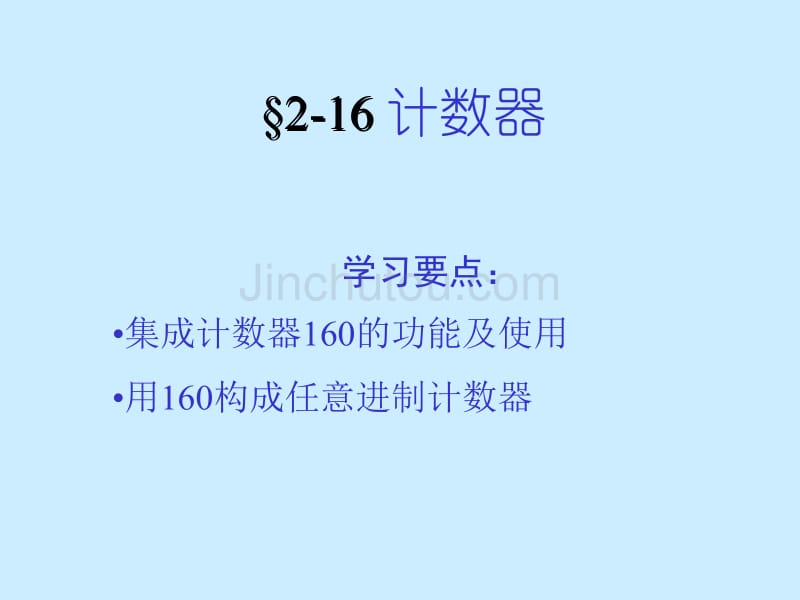

§2-16 §2-16 计数器学习要点：•集成计数器160的功能及使用 •用160构成任意进制计数器计数器2-16-1 2-16-1 集成同步十进制加法计数器集成同步十进制加法计数器74LS16074LS1602-16-2 2-16-2 集成同步二进制集成同步二进制( (四位四位) )加法计数器加法计数器74LS16174LS1612-16-3 2-16-3 集成计数器的级连集成计数器的级连退出退出——在数字电路中，能够记忆输入脉冲个数的电路称为计数器计 数 器二进制计数器十进制计数器N进制计数器加法计数器同步计数器异步计数器减法计数器 可逆计数器 加法计数器 减法计数器 可逆计数器二进制计数器 十进制计数器 N进制计数器· · · · · ·计数器电路的构成——触发器 典型应用——计时器（如抢答器定时）令CP脉冲周期为1秒，当记录10个CP脉冲时，相当于时间为10秒注意: 1）二进制计数器→按二进制规律计数2）十进制计数器→按十进制规律计数3）任意进制计数器→按任意进制规律计数，如五进制等 .提问：8进制计数器是任意进制计数器吗？2-16-1 同步十进制加法计数器74LS160其中： —— 异步（无需CP支持）清0，且低电平有效。
——同步（有CP支持）置数控制端，低电平有效 D3~D0——置数输入端，必须配合使用CTP 、CTT ——计数功能控制端且高电平有效CO——进位输出端，CO =Q3Q0 功能表：输 入输 出说 明CTPCTTCPD3D2D1D0Q3Q2Q1Q0CO0××××××××０００００异步置 010××↑d3d2d1d0d3d2d1d0同步置 数1111↑××××计数状态同步计 数110××××××保持状态０保持11×0×××××2-16-2 集成同步二进制（四位）加法计数器 74LS16１管脚图及符号： 注意：161与160的不同之处是采用的进制不同 例1 使用十进制同步加法计数器CT74LS160构成七进制计数器解 1) 利用同步并行置数功能（7－1）10＝（6）10＝（0110）２， 利 用同步并行置数 D3D2D1D0 = 0000，同时使： = 这样在第6个CP到后(Q2＝Q1＝1)，就有 ＝0，于是当 第 7个计数脉冲到来时，使计数器归零，（电路见黑板）2) 利用异步清零实现——提示：由学生完成 思考题：用160构成24进制？用一块74161可以构成“模”不超过“16”的计数器，即低于十六进制的任意进制加法计数器。
例2 使用二进制同步加法计数器CT74LS161构成十进制、十四进制计数器——指导学生完成问题：由例2引申——构成140进制加法计数器2-16-３ 集成计数器的级连——级连的目的是获得大容量的任意进制计数器例3 由两片CT74LS160级联构成100进制加法计数器例4 利用两块161构成140进制计数器（用异步清零完成）例5 分别利用两块160、161构成56进制计数器（用异步清零完成）课后小结：计数器是一种应用十分广泛的时序电路，除 用于计数、分频外，还广泛用于数字测量、运算 和控制，从小型数字仪表，到大型数字电子计算 机，几乎无所不在，是任何现代数字系统中不可 缺少的组成部分计数器可利用触发器和门电路构成但在实 际工作中，主要是利用集成计数器来构成在用 集成计数器构成N进制计数器时，需要利用清零 端或置数控制端，让电路跳过某些状态来获得N进 制计数器复习及提问:１.什么是半加器、全加器？２.全加器的真值表 思考题：：P139 1 作业题： P139 4； P152 2-12 2-13 预习：寄存器CT74LS194功能。
