后差速器维修

oq****t
实名认证
店铺
PPT
3.96MB
约6页
文档ID:1827579
后差速器维修_第1页
1/6

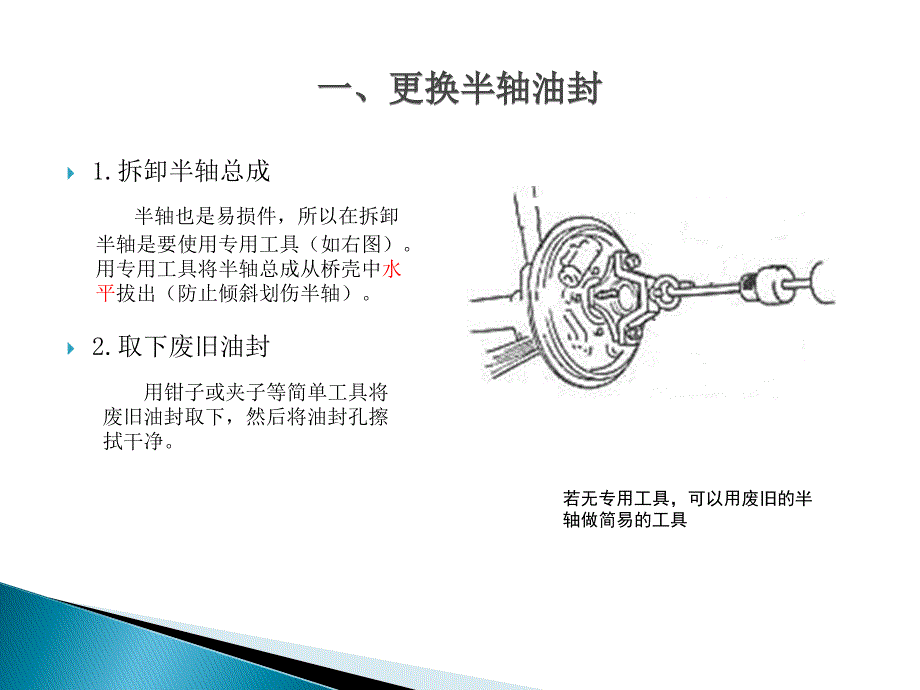

1.拆卸半轴总成2.取下废旧油封,一、更换半轴油封,半轴也是易损件,所以在拆卸半轴是要使用专用工具(如右图)用专用工具将半轴总成从桥壳中水平拔出(防止倾斜划伤半轴)若无专用工具,可以用废旧的半轴做简易的工具,用钳子或夹子等简单工具将废旧油封取下,然后将油封孔擦拭干净3.安装新油封,将新油封放在专用工具上(如右图),半轴油封总成装入后桥壳油封孔内(如图),用力均匀敲击,保证油封安装到位,不得外斜,不得装反装配后在半轴油封唇口处均匀涂抹适量的3号锂基润滑脂(GB7324-94)与重负荷车辆齿轮油GL-5 85W/90(GB13895-92)按重量1:1调和的混合脂半轴油封,4.安装半轴总成,在后桥壳与制动器底板的接合面上涂不透水的密封胶(如右图),涂不透水的密封胶平面,将半轴装入后桥壳,注意:装配半轴时,切勿损伤半轴油封唇口1.拆卸凸缘2.拆卸主齿油封,二、更换主齿油封,在拆卸凸缘时,首先要将主齿锁紧螺母点卯位置撬开,然后用扳手和其他辅助工具将主齿锁紧螺母卸下(锁紧螺母报废,更换新的),取下凸缘用钳子或夹子等简单工具将废旧油封取下,注意保护主齿花键,避免碰伤然后将油封孔擦拭干净点卯处,3.安装新主齿油封,在主齿油封孔的内表面均匀涂上润滑油(如右图)。

黄色部位涂润滑油,再将油封装在专用压头上平稳压入油封孔内(如右图),压装完毕检查油封是否压装到位、压正4.安装凸缘,将凸缘安装到位,用专用扳手按170~220N.m的拧紧力矩拧紧主齿锁紧螺母(新的锁紧螺母),170~220N·m的力矩一定要保证到,然后对主齿锁紧螺母进行点卯(如图所示)。
