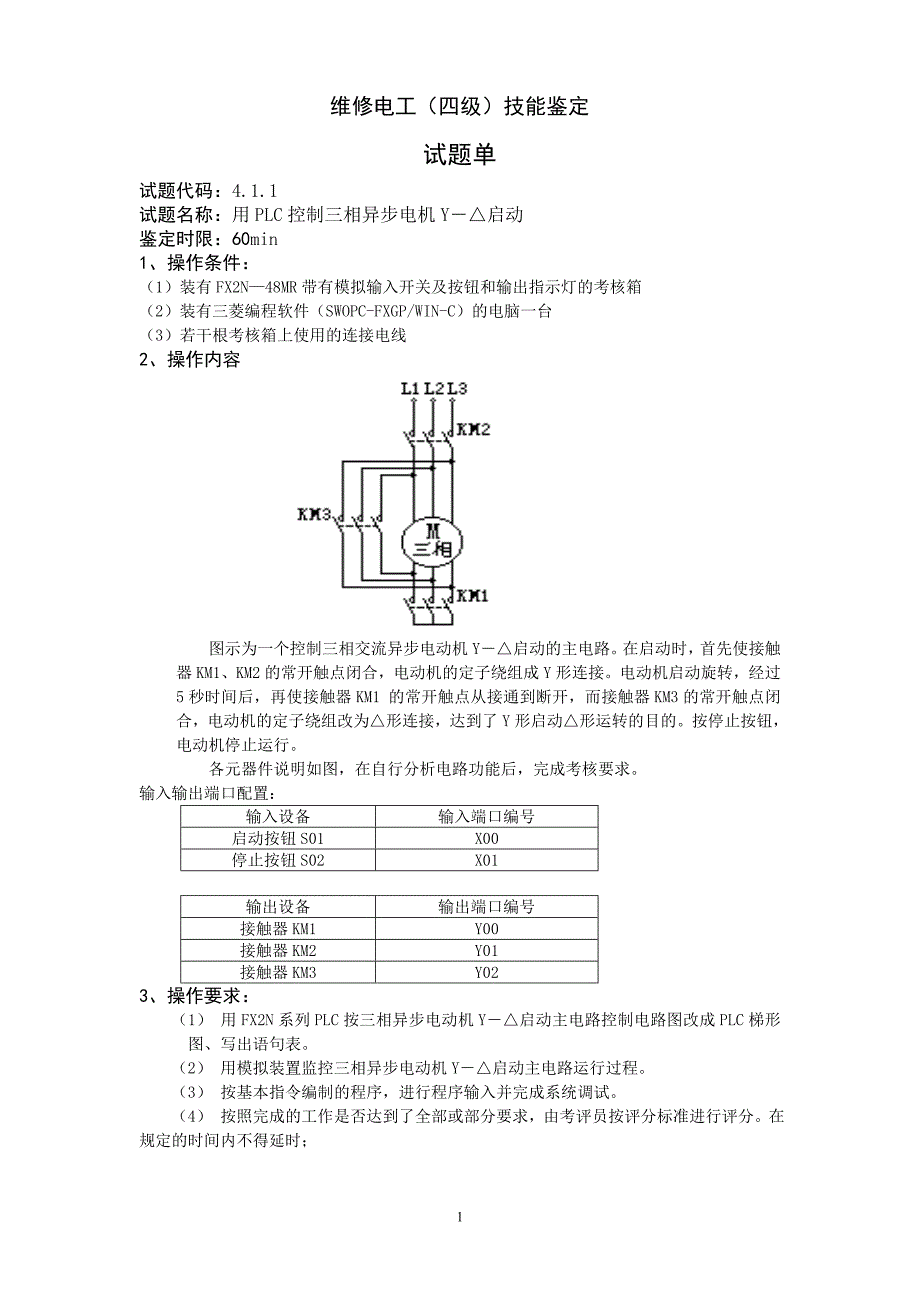

1维修电工（四级）技能鉴定试题单试题代码：4.1.1 试题名称：用 PLC 控制三相异步电机 Y―△启动 鉴定时限：60min 1、操作条件： （1）装有 FX2N—48MR 带有模拟输入开关及按钮和输出指示灯的考核箱 （2）装有三菱编程软件（SWOPC-FXGP/WIN-C）的电脑一台 （3）若干根考核箱上使用的连接电线 2、操作内容图示为一个控制三相交流异步电动机 Y―△启动的主电路在启动时，首先使接 触器 KM1、KM2 的常开触点闭合，电动机的定子绕组成 Y 形连接电动机启动旋转， 经过 5 秒时间后，再使接触器 KM1 的常开触点从接通到断开，而接触器 KM3 的常开触 点闭合，电动机的定子绕组改为△形连接，达到了 Y 形启动△形运转的目的按停止 按钮，电动机停止运行 各元器件说明如图，在自行分析电路功能后，完成考核要求 输入输出端口配置： 输入设备输入端口编号 启动按钮 S01X00 停止按钮 S02X01输出设备输出端口编号 接触器 KM1Y00 接触器 KM2Y01 接触器 KM3Y02 3、操作要求： （1） 用 FX2N 系列 PLC 按三相异步电动机 Y―△启动主电路控制电路图改成 PLC 梯形 图、写出语句表。
（2） 用模拟装置监控三相异步电动机 Y―△启动主电路运行过程 （3） 按基本指令编制的程序，进行程序输入并完成系统调试 （4） 按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分 在规定的时间内不得延时；2维修电工（四级）技能鉴定答题卷准考证号： 考位号:试题代码：4.1.1 试题名称：用 PLC 控制三相异步电机 Y―△启动主电路系统按考核要求写出： 1、梯形图(按基本指令编程)： 2、语句表：3试题代码：4.1.2试题名称：用 PLC 实行双速电动机控制电路 鉴定时限：60min 1、操作内容图示为继电器控制 4/2 极双速电动机启动控制电路，其中 SB2 为启动按钮，SB1 位停 止按钮，KT 为时间继电器，延时时间为 5 秒当按下启动按钮 SB2，接触器 KM1 和时间继电器 KT 吸合，电动机按 形联结 4 极启动， 经过 5 秒延时后，KT 的延时触点动作，接触器 KM1 释放，接触器 KM2、KM3、吸合，电机 改结成 YY 形联结，进入 2 极启动运行按停止按钮 SB1，电机停止运行。
输入设备输入端口编号 停止按钮 SB1X0 启动按钮 SB2X1输出设备输出端口编号 接触器 KM1Y0 接触器 KM2Y1 接触器 KM3Y2 2、操作要求： （1）用 FX2N 系列 PLC 将上述继电控制电路改成 PLC 梯形图程序，并写出指令语句表 （必须有栈存指令） （2）用模拟设置控制双速电动机启动控制电路的运行过程 （3）按基本指令编制的程序，进行程序输入并完成接线、调试 （4）按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分在 规定的时间内不得延时4试题代码：4.2.1试题名称：用 PLC 控制水塔水位自动运行电路系统 鉴定时限：60min 1、操作内容S04MS03YS02S01当水池水位低于水池低水位界限时，液面传感器的开关 S01 接通（ON） ，发出低位 信号，指示灯 1 闪烁（以每隔 1 秒为一脉冲） ；电磁阀门 Y 打开，水池进水水位高于 低水位界时，开关 S01 断开（OFF） ；指示灯 1 停止闪烁当水位升高到高于水池高水 位界时，液面传感器使开关 S02 接通（ON） ，电磁阀门 Y 关闭，停止进水 如果水塔水位低于水塔低水位界时，液面传感器的开关 S03 接通（ON） ，发出低位 信号，指示灯 2 闪烁（以每隔 2 秒为一脉冲） ；当此时水池水位高于水池低水位界限时， 则电动机 M 运转，水泵抽水。
水位高于低水位界时，开关 S03 断开（OFF） ；指示灯 2 停止闪烁水塔水位上升到高于水塔高水界时，液面传感器使开关 S04 接通（ON）电 动机停止运行，水泵停止抽水 电动机由接触器 KM 控制 输入输出端口配置： 输入设备输入端口编号 水池低水位液面传感器开关 S01X00 水池高水位液面传感器开关 S02X01 水塔低水位液面传感器开关 S03X02 水塔高水位液面传感器开关 S04X03输出设备输出端口编号 电磁阀 YY00 水池低水位指示灯 1Y01 接触器 KMY02 水塔低水位指示灯 2Y035试题代码：4.2.2试题名称：用 PLC 控制装料小车的自动控制系统 鉴定时限：60min 1、操作内容装料S01 向前小车 向后原点 （卸料） （卸料）ST1 ST2 ST31 号仓 2 号仓 3 号仓启动按钮 S01 用来开启运料小车，停止按钮 S02 用来立即停止运料小车。
工作流程： （1）按 S01 启动按钮，小车在 1 号仓停留（装料）10 秒后，第一次由 1 号仓送料 到 2 号仓碰限位开关 ST2 后，停留（卸料）5 秒，然后空车返回到 1 号仓碰 限位开关 ST1 停留（装料）10 秒； （2）小车第二次由 1 号仓送料到 3 号仓，经过限位开关 ST2 不停留，继续向前，当 到达 3 号仓碰限位开关 ST3 停留（卸料）8 秒，然后空车返回到 1 号仓碰限 位开关 ST1 停留（装料）10 秒； （3）然后再重新工作上述工作过程 （4）按下 S02，小车在任意状态立即停止工作 输入输出端口配置： 输入设备输入端口编号 启动按钮 S01X00 停止按钮 S02X01 限位开关 ST1X02 限位开关 ST2X03 限位开关 ST3X04输出设备输出端口编号 向前接触器 KM1Y00 向后接触器 KM2Y016试题代码：4.3.1 试题名称：用 PLC 控制三彩灯闪烁电路 鉴定时限：60min 1、操作内容LD1LD2LD3（1）灯电路受一启动开关 S07 控制，当 S07 接通时，彩灯系统 LD1~LD3 开始顺序 工作当 S07 断开时，彩灯全熄灭。
（2）灯工作循环： 1） 、LD1 彩灯亮，延时8 秒后，→闪烁三次（每一周期为熄1 秒亮 1 秒） 2） 、→LD2 彩灯亮，延时 2 秒后 3） 、→LD3 彩灯亮；LD2 彩灯继续亮，延时 2 秒后熄灭；→LD3 彩灯延时 10 秒后 4） 、→进入再循环 输入输出端口配置： 输入设备输入端口编号 启动按钮 S07X00输出设备输出端口编号 彩灯 LD1Y00 彩灯 LD2Y01 彩灯 LD3Y027试题代码：4.3.2 试题名称：用 PLC 控制传输带电机的运行系统 鉴定时限：60min 1、操作内容3#传感器2#传感器 1#传感器 物品电机D3 电机D2 电机 D1控制要求： 某车间运料传输带分为三段，由三台电动机分别驱动使载有物品的传输带运行， 没载物品的传输带停止运行，以节省能源但是要保证物品在整个运输过程中连续 地从上段运行到下段所以既不能使下段电机启动太早，又不能使上段电机停止太 迟 工作流程： （1）按启动按钮 S01，电动机 D3 开始运行并保持连续工作，被运送的物品前进；（2）被 3#传感器检测，启动电动机 D2 运载物品前进；（3）被 2#传感器检测，启动电动机 D1 运载物品前进；延时 2 秒，停止电动机 D2；（4）物品被 1#传感器检测，延时 2 秒，停止电动机 D1。
5）上述过程不断进行，直到按下停止按钮 S02 传送（D3）立刻停止 输入输出端口配置： 输入设备输入端口编号 启动按钮 S01X00 停止按钮 S02X01 3#传感器X02 2#传感器X03 1#传感器X04输出设备输出端口编号 电动机 D3Y00 电动机 D2Y01 电动机 D1Y028试题代码：4.4.1试题名称：用 PLC 控制智力竞赛抢答装置 鉴定时限：60min 1、操作内容主持人儿童组 中学生组 大人组主持人一个总停开关 SO6 控制三个抢答桌 主持人说出题目并按动起动开关 SO7 后，谁先按按钮，谁的桌子上的灯即亮当主持 人按总停开关 SO6 后，灯才灭，否则一直亮着三个抢答桌的按钮是这样安排的：一是儿童组，抢答桌上有两只按钮 SO1 和 SO2 是并 联形式，无论按哪一只，桌上的灯 LD1 即亮；二是中学生组，抢答桌上有一只按钮 SO3， 且只有一个人，一按灯 LD2 即亮；三是大人组，抢答桌上也有两只按钮 SO4 和 SO5，是串 联形式，只有两只按钮都按下，抢答桌上的灯 LD3 才亮当主持人按了起动开关 SO7 后，10 秒之内抢答有效，电铃 LD 响。
输入输出端口配置： 输入设备输入端口编号 儿童按钮 S01X00 儿童按钮 S02X01 中学生按钮 S03X02 大人按钮 S04X03 大人按钮 S05X04 主持人总停开关 S06X05 主持人启动开关 S07X06输出设备输出端口编号儿童组指示灯 LD1Y00 中学生组指示灯 LD2Y01 大人组指示灯 LD3Y02 电铃 DLY039试题代码：4.4.2试题名称：用 PLC 控制加热炉自动上料装置 鉴定时限：60min 1、操作内容：ST4 炉门关限位开关ST1炉门开限位开关ST2推料机到料位ST3推料机原位（1）按 SO1 启动按钮KM1 得电，炉门电机正转 炉门开 （2）压限位开关 ST1KM1 失电，炉门电机停转；KM3 得电，推料机电机正转 推 料机进，送料入炉到料位 （3）压限位开关 ST2 KM3 失电，推料机电机停转，延时 3 秒后，KM4 得电，推料机 电机反转 推料机退到原位 （4）压限位开关 ST3 KM4 失电，推料机电机停转；KM2 得电，炉门电机反转 炉 门闭 （5）压限位开关 ST4 KM2 失电，炉门电机停转；ST4 常开触点闭合，并延时 3 秒后 才允许下次循环开始。
（6）上述过程不断运行，若按下停止按钮 SO2 后，工作立即停止推料机进 ST2 ST1推料机退ST3启动 S01 ST4输入输出端口配置： 输入设备输入端口编号 启动按钮 S01X00 停止按钮 S02X01 限位开关 ST1X02炉门开炉门闭10限位开关 ST2X03 限位开关 ST3X04 限位开关 ST4X05输出设备输出端口编号 炉门开接触器 KM1Y00 炉门闭接触器 KM2Y01 推料机进接触器 KM3Y02 推料机退接触器 KM4Y0311试题代码：4.4.3试题名称：用 PLC 控制钻孔动力头电路 鉴定时限：60min 1、操作内容原位 快进 SQ1工进 SQ2延时SQ0 快退某一冷加工自动线有一个钻孔动力头，该动力头的加工过程： （1） 、动力头在原位，并加以起动信号，这时接通电磁阀 YV1，动力头快进 （2） 、动力头碰到限位开关 SQ1 后，接通电磁阀 YV1 和 YV2，动力头由快进转为工进， 同时动力头电机转动（由 KM1 控制） （3） 、动力头碰到限位开关 SQ2 后，电磁阀 YV1 和 YV2 失电，并开始延时 10 秒。
（4） 、延时时间到，接通电磁阀 YV3，动力头快退 （5） 、动力头回到原位即停止电磁阀 YV3 及动力头电机 输入输出端口配置： 输入设备输入端口编号 启动按钮 S01X00 限位开关 SQ0X01 限位开关 SQ1X02 限位开关 SQ2。
