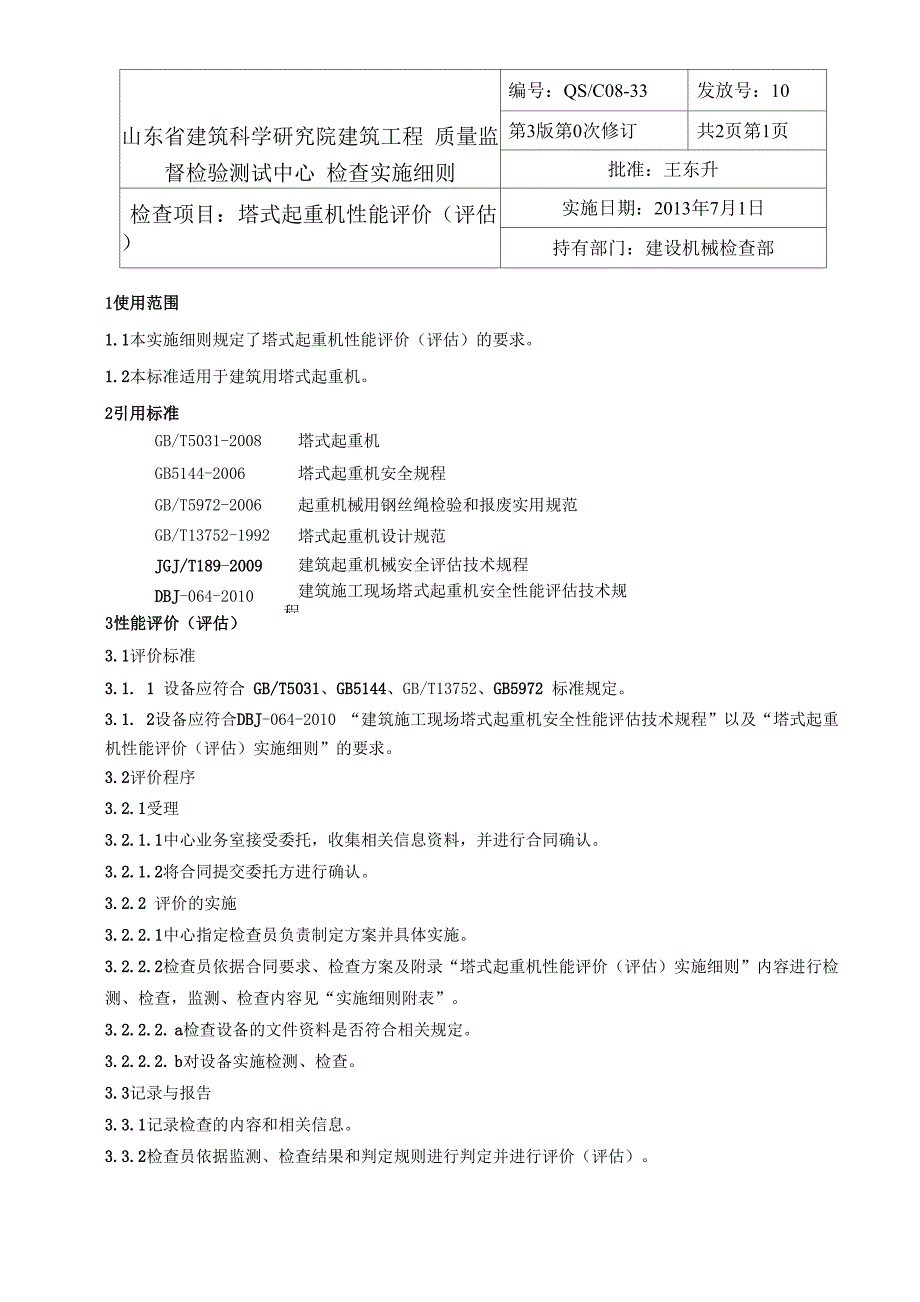

山东省建筑科学研究院建筑工程 质量监督检验测试中心 检查实施细则编号：QS/C08-33发放号：10第3版第0次修订共2页第1页批准：王东升检查项目：塔式起重机性能评价（评估）实施日期：2013年7月1日持有部门：建设机械检查部1使用范围1.1本实施细则规定了塔式起重机性能评价（评估）的要求1.2本标准适用于建筑用塔式起重机2引用标准GB/T5031-2008塔式起重机GB5144-2006塔式起重机安全规程GB/T5972-2006起重机械用钢丝绳检验和报废实用规范GB/T13752-1992JGJ/T189-2009塔式起重机设计规范建筑起重机械安全评估技术规程DBJ-064-2010建筑施工现场塔式起重机安全性能评估技术规程3性能评价（评估）3.1评价标准3.1. 1 设备应符合 GB/T5031、GB5144、GB/T13752、GB5972 标准规定3.1. 2设备应符合DBJ-064-2010 “建筑施工现场塔式起重机安全性能评估技术规程”以及“塔式起重 机性能评价（评估）实施细则”的要求3.2评价程序3.2.1受理3.2.1.1中心业务室接受委托，收集相关信息资料，并进行合同确认。
3.2.1.2将合同提交委托方进行确认3.2.2 评价的实施3.2.2.1中心指定检查员负责制定方案并具体实施3.2.2.2检查员依据合同要求、检查方案及附录“塔式起重机性能评价（评估）实施细则”内容进行检 测、检查，监测、检查内容见“实施细则附表”3.2.2.2. a检查设备的文件资料是否符合相关规定3.2.2.2. b对设备实施检测、检查3.3记录与报告3.3.1记录检查的内容和相关信息3.3.2检查员依据监测、检查结果和判定规则进行判定并进行评价（评估）3.3.3检查员编写检查报告山东省建筑科学研究院建筑工程 质量监督检验测试中心 检查实施细则编号：QS/C08-33发放号：10第3版第0次修订共2页第2页批准：王东升检查项目：塔式起重机性能评价（评估）实施日期：2013年7月1日持有部门：建设机械检查部3.3.4资深检查员对评价（评估）报告、原始记录进行审核、批准编制： 审核： 批准:附录塔式起重机性能评价（评估）实施细则1 .检验依据JGJ160-2008施工机械设备检查技术规程GB/T5031-2008塔式起重机GB/T5972-2006起重机械用钢丝绳检验和报废实用规范GB/T13752-1992塔式起重机设计规范JGJ/T189-2009建筑起重机械安全评估技术规程DBJ-064-2010建筑施工现场塔式起重机安全性能评估技术规程2.检验内容2.1方案制定包括：委托单位，设备情况，实施时间，检测、检查依据、内容、方法等。
2.2资料审查见附表1〜32.3评价（评估）条件：塔式起重机解体检测及整机试验应在白天进行整机试验应在风速不大于 8.3m/s，环境温度为 -15°C〜40°C状态下进行检测现场的环境和场地条件应符合相关标准要求，不应有影响检测工作的物品、设施和与检测无关 的人员，并放置表明现场正在进行检测的警示牌评估机构应当配备必要的的检测仪器设备、计量器具和相应的检测工具（见附表4），其精度应当 满足要求，属于法定计量检定范畴的，必须经检定合格，且在有效期内2.4评价（评估）的主要手段和方法：目测检查、厚度检查、绝缘检测、尺寸及变形检测、无损检测、 载荷试验和应力测试，必要时进行金属材料的化学和金相分析主要仪器设备见附表42.5评价（评估）的内容与要求：根据塔式起重机的结构特点采取主要承载构件、主要工作机构和整机性能三个方面分别进行评价 （评估）检测、检查，并综合考虑设备的整体条件情况2.5.1主要承载构件评价（评估）检测、检查：2.5.1.1腐蚀与磨损的评估检测：起重臂臂架节抽样数量不少于总数的70%，且应包括臂根节、中间节和前吊点节三节臂架节；检测 存在不合格的，应增加抽检数量；再次出现不合格的，应全数检测。
单节臂架节抽检部位数量为重要焊 接部位，抽检不少于3处；一般焊接部位，抽检不少于3处；一般焊接部位，抽检不少于3处；外观有缺 陷或目测可疑的部位及经常磨损的部位应全部检测塔身节抽检数量不少于总数的30%，且应包括基础节、附着节和不同主弦杆壁厚的标准节；检测存 在不合格的，应增加抽检数量；再次出现不合格的，应全数检测单节塔身节抽检部位数量为重要焊接 部位，抽检不少于3处；一般焊接部位，抽检不少于3处；外观有缺陷或目测可疑的部位及经常磨损的部 位全部检测其它主要承载构件重要焊接部位，抽检不少于3处；一般焊接部位，抽检不少于3处；外观有缺陷或 目测可疑的部位及经常磨损的部位全部检测详细评价（评估）检测、检查内容见附表52.5.1.2裂纹的评价（评估）检测、检查：起重臂臂架节抽检数量不少于总数的50%，且应包括臂根节、中间节和前吊点节三节臂架节； 单个臂架节抽检部位数量为重要焊接部位、结构高应力区和承受交变荷载区，抽检不少于3处；一般焊 接部位，抽检不少于3处；单个臂架节抽检部位数量为重要焊接部位、结构高应力区和承受交变荷载区， 抽检不少于3处；一般焊接部位，抽检不少于3处；外观有缺陷或目测可疑的部位及存在明显应力集中的 部位全部检测。
塔身节抽检数量不少于总数的30%，且应包括基础节、附着节和不同主弦杆壁厚的标准节；检测存 在不合格的，应增加抽检数量；再次出现不合格的，应全数检测单个塔身节抽检部位数量为重要焊接 部位、结构高应力区和承受交变荷载区，抽检不少于3处；一般焊接部位，抽检不少于3处；外观有缺陷 或目测可疑的部位及存在明显应力集中的部位全部检测其它主要承载构件重要焊接部位、结构高应力区和承受交变荷载区，抽检不少于3处；一般焊接部 位，抽检不少于3处；外观有缺陷或目测可疑的部位及存在明显应力集中的部位全部检测详细评价（评估）检测、检查内容见附表6、附表72.5.1.3变形的评价（评估）检测、检查：外观有缺陷或目测可疑的部位全部检测起重臂臂架节抽检数量不少于总数的30%，且应包括臂根节、中间节和前吊点节三节臂架节；检测 存在不合格的，应增加抽检数量；再次出现不合格的，应全数检测单个臂架节抽检部位数量为主弦杆 直线度、连接面两等边长度差全部检测；腹杆直线度检测不少于3处塔身节抽检数量不少于总数的20%，且应包括基础节、附着节和不同主弦杆壁厚的标准节；检测存 在不合格的，应增加抽检数量；再次出现不合格的，应全数检测单个塔身节抽检部位数量为主弦杆直 线度、连接面对角线长度差全部检测；腹杆直线度检测不少于3处。
塔身组装后，检测塔身轴心线的侧 向垂直度误差平衡臂、塔顶、过渡节、顶升套架和附着架抽检部位数量：主弦杆直线度、连接面对角线长度差全 部检测；腹杆直线度检测不少于3处底架及撑杆的直线度全部检测详细评价（评估）检测、检查内容见附表82.5.2主要工作机构评价（评估）检测、检查：评估（评估）检测、检查项目和内容应包括起升机构、变幅机构、回转机构、顶升机构、行走机构、 液压系统、电气系统、安全装置，以及连接螺栓销轴等部件的腐蚀与磨损、裂纹、变形及老化等工作机构解体检查符合要求的，应重新组装进行空载运转、制动试验详细评价（评估）检测、检查内容见附表92.5.3整机性能评价（评估）检测、检查：塔式起重机整机评估检测的内容包括空载试验、额定载荷试验、110%额定载荷动载试验试验条件及方法应符合GB/T5031的规定详细评价（评估）检测、检查内容见附件93. 判定规则性能评价（评估）判定严格按DBJ 14-064-2010 “建筑施工现场塔式起重机安全性能评估技术规 程”第8章安全性能评估的判定规则执行4. 评价（评估）报告：4.1评估机构应根据塔式起重机使用履历情况、检查检测及计算分析等结果，结合本规程及有关标准要 求，对评估塔式起重机整机进行综合评定，给出评估结论，并出具书面评估报告。
评估报告应符合附表 10的规定4.2评估报告应包括塔式起重机评估概述、塔式起重机基本信息、评估依据、抽样方案、检查检测结果、 评估分析、评估结论、评估有效期等内容主要检测部位应附照片、相关检测数据等内容4.3塔式起重机整机评估结论分为“合格”、“降级使用”、“不合格”三种情况4.4对评估结论为“合格”、“降级使用”的，评估机构应明确塔式起重机评估后的工作有效期4.5评估报告中应根据评估结论注明以下内容：4.5.1对评估结论为合格但存在缺陷的塔式起重机，应注明整改要求及注意事项；4.5.2对评估结论为降级使用的塔式起重机，应注明其降级使用的公称起重力矩和允许最大独立高度等 技术参数；4.5.3对评估结论为不合格的塔式起重机，应注明原因5. 评价（评估）工作完成后，对塔式起重机的主要零、部件及整机进行唯一性标识附表1: 塔机设计、制造、使用信息表委托单位： （盖章）产权单位（盖章）联系人联系型号规格备案编号制造单位出厂编号制造许可证编号出厂日期年 月塔机工作年限参数（由塔机设计制造 单位提供）正常工作年限工作状态载荷状态（Q）利用等级（U）工作级别（A）使用记录（总使用台班 小时数折算至工作循环数）经统计，该塔机出厂至今巳 年，平均每年使用 天，平均每天使用 小时， 平均每小时有 次工作循环，总计使用台班小时数 万小时，折算至工作循环数 为万次。
□很少起升额定载荷，一般起升轻微载荷□有时起升额定载荷，一般起升中等载荷□经常起升额定载荷，一般起升较重载荷□频繁起升额定载荷维保记录（提供近期的大修合格报告）□未进行过大修保养□进行过大修保养（提供近期的大修保养验收结论单，大修主要内容，主要零部件更换清单等）事故记录□无□有 （附事故处理情况证明资料）目前状态□正常使用□降级使用（明确降级使用参数： ）□待用评估原因□超过规定使用年限□其它（附详细说明）备注注：1.以上信息资料由委托单位提供，由委任单位和产权单位项承诺其真实性;2,表内“口”选择打7”，空格不够可附页，附页应补签章委托单位负责人： 日期：产权单位负责人： 日期：附表2 塔机主要技术参数表委托单位： （盖章）技术参数单位设计值备注公称起重力矩kNm最大额定起重量kg最大工作幅度m最大工作幅度时额定起重量kgm臂长m臂长m臂长最大起重量时允许最大幅度mm臂长m臂长m臂长起升高度附着m内爬行走独立固定平衡重起重臂长m相应平衡重kg各档起升速度及相应最大起重量m/min回转速度r/min变幅速度m/min行走速度m/min注：以上技术参数由委托单位提供并承诺其准确可靠填表： 校核:日期： 日期:附表3 塔机资料审核项目序号检验项目规定要求检查情况单项判定1。
