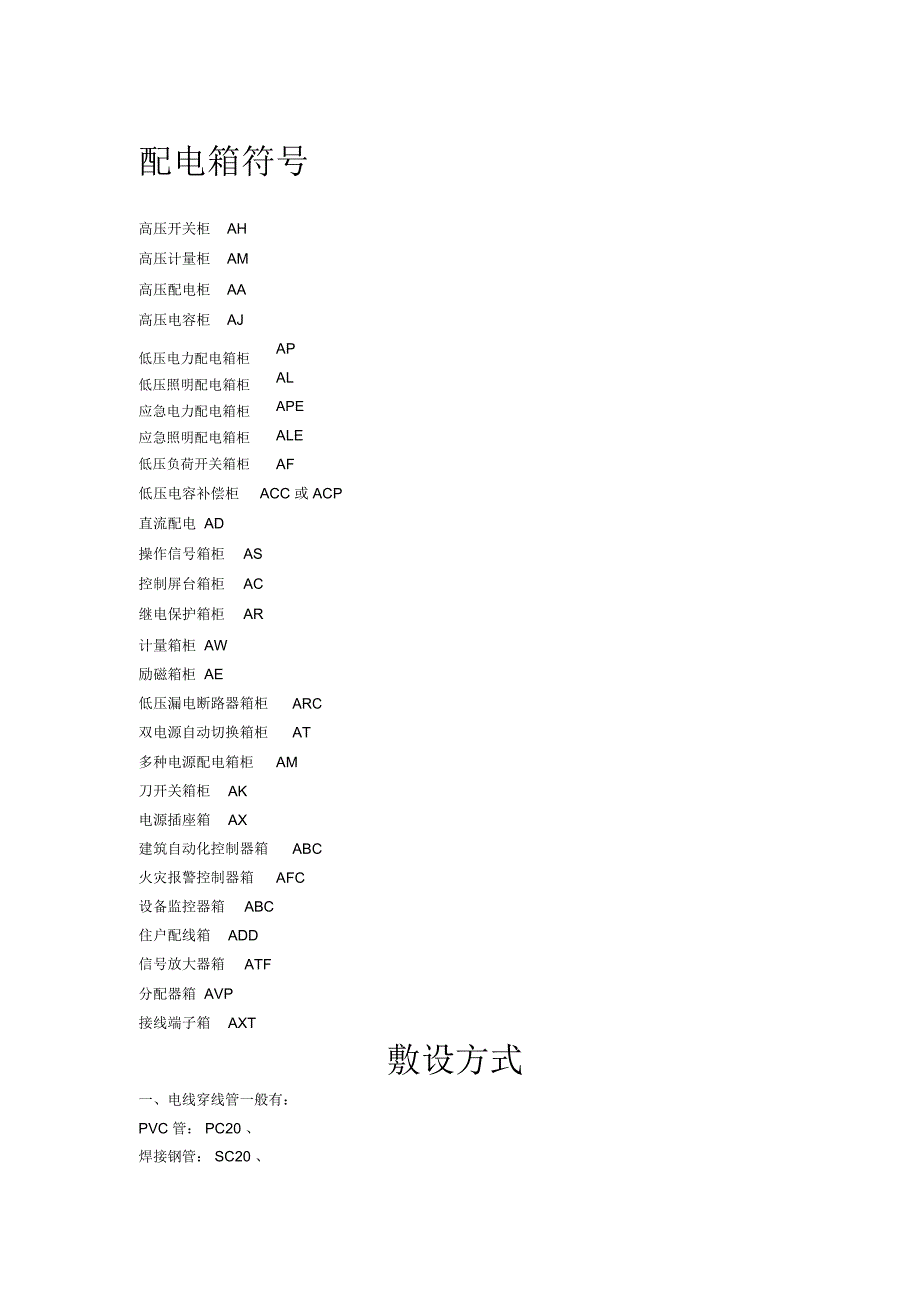

配电箱符号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜低压照明配电箱柜应急电力配电箱柜应急照明配电箱柜低压负荷开关箱柜APALAPEALEAF低压电容补偿柜 ACC 或 ACP直流配电 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱 AVP接线端子箱AXT敷设方式一、电线穿线管一般有：PVC 管： PC20 、焊接钢管： SC20 、扣压式镀锌薄壁电线管： KBG20 、紧定式镀锌薄壁电线管： JDG20 、二、电气设计施工图中常用线路敷设方式：SR ： 沿钢线槽敷设BE ： 沿屋架或跨屋架敷设CLE ：沿柱或跨柱敷设WE ： 沿墙面敷设CE ： 沿天棚面或顶棚面敷设ACE ：在能进入人的吊顶内敷设BC ： 暗敷设在梁内CLC ：暗敷设在柱内WC ： 暗敷设在墙内CC ： 暗敷设在顶棚内ACC ：暗敷设在不能进入的顶棚内FC ： 暗敷设在地面内SCE ：吊顶内敷设 ,要穿金属管一，导线穿管表示SC- 焊接钢管MT- 电线管PC-PVC 塑料硬管FPC- 阻燃塑料硬管CT- 桥架MR- 金属线槽M- 钢索CP- 金属软管PR- 塑料线槽RC- 镀锌钢管二，导线敷设方式的表示DB- 直埋TC- 电缆沟BC- 暗敷在梁内CLC- 暗敷在柱内WC- 暗敷在墙内CE- 沿天棚顶敷设CC- 暗敷在天棚顶内SCE- 吊顶内敷设F-地板及地坪下SR- 沿钢索BE- 沿屋架，梁WE- 沿墙明敷三，灯具安装方式的表示CS- 链吊DS- 管吊W- 墙壁安装C-吸顶R-嵌入S-支架CL- 柱上沿钢线槽： SR沿屋架或跨屋架： BE沿柱或跨柱： CLE穿焊接钢管敷设： SC穿电线管敷设： MT穿硬塑料管敷设： PC穿阻燃半硬聚氯乙烯管敷设： FPC电缆桥架敷设： CT金属线槽敷设： MR塑料线槽敷设： PR用钢索敷设： M穿聚氯乙烯塑料波纹电线管敷设： KPC穿金属软管敷设： CP直接埋设： DB电缆沟敷设： TC导线敷设部位的标注沿或跨梁（屋架）敷设： AB暗敷在梁内： BC沿或跨柱敷设： AC暗敷设在柱内： CLC沿墙面敷设： WS暗敷设在墙内： WC沿天棚或顶板面敷设： CE暗敷设在屋面或顶板内： CC吊顶内敷设： SCE地板或地面下敷设： FC施奈德型号施耐德接触器:LC1-D09M5C型号含义：LC1----TeSys系列单个接触器D----09--- 电流规格A，有06、 09 、 12、 18、 25、 32 、 38、 40、 50 、65 、 80、 95 、115 、150 、170 、 205 、 245 、 300 、 410 、 475 、 620 （ 95 以下自带 INO+INCM---- 线圈电压代号， 有 B-24 、CC-36 、D-42 、E-48 、F-110 、M-220，95 以上不带辅助接点）、P-230 、U-240 、Q-380、V-400 、N-415、 R-440、 S-500 、 Y-6605----50Hz， 3.8以下是50/60Hz，7-50/60Hz， D- 标准直流线圈C----SSIC制造（ 9~620A）特点： TeSys 系列接触器与 TeSys 系列热继电器可以直接插装。
以上内容来自《施耐德电控设备手册》，如果需要的话留下 Email以在网上下载，我可以发给你，你也可施耐德微型断路器代号标注方法：举例： 1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N 为6000A， H为10000A， L为 15kAC--------脱扣曲线，B 为电子保护，C 为配电保护，D 为动力保护20A------额定电流，有1、2、4、6、10、16 、20、25、 32、40、50、63A2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE 、 VEG 、VM 、 VEA ， VM为电磁式30mA-----剩余动作电流，有30 、100 、 300mASD-------选配附件， 有MX 、OF 、MN 、MV 、SD 、Tm 、ATm ，其中SD为辅助接点（其它不同品牌的微型断路器标注方法类似）常用电气元件文字符号表常用电气元件文字符号表常用电气元件文字符号表序号 名称符号序号 名称符号1发电机G 40电压小母线WV2电动机M 41控制小母线WCL3控制变压器TC 42事故音响小母线WFS4自耦变压器TA 43预告音响小母线WPS5整流变压器TR 44闪光小母线WF6稳压器 TS 45 直流母线 WB7电压互感器TV 46电压继电器KV8电流互感器TA 47电流继电器KA9 熔断器 FU 48时间继电器KT10断路器 QF 49中间继电器KM11隔离开关 QS 50信号继电器KS12负荷开关 QL 51闪光继电器KFR13刀开关 QK 52差动继电器KD14刀熔开关 QR 53接地继电器 KE15交流接触器KM 54控制继电器KC16电阻器 R 55热继电器（热元件）KH17压敏电阻器RV 56控制、选择转换开关 SA18启动电阻器RS 57行程开关 ST19制动电阻器RB 58微动开关 SS20电容器 C 59限位开关 SL21电感器、电抗器L60 按钮 SB22变频器 U 61合闸按钮 SBC23压力变换器BP 62分闸按钮 SBS24温度变换器BT 63试验按钮 SBT25避雷器 F 64合闸线圈 YC26黄色指示灯HY 65跳闸线圈 YT27绿色指示灯HG 66接线柱 X28红色指示灯HR 67连接片 XB29白色指示灯HW 68端子板（排）XT30蓝色指示灯HB 69插座 XS31照明灯 EL 70插头 XP32蓄电池 GB 71电流表 PA33加热器 EH 72电压表 PV34光指示器 HL 73有功电度表PJ35声音报警器HA 74无功电度表 PJR36二极管 VD 75有功功率表PW37三极管 V 76无功功率表PR38晶闸管 VT 77功率因数表PPF39电位器 RP 78频率表 PF电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是 4 芯150 平方毫米E70是接地用线为70 平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1 ）类别：H—— 市内通信电缆HP —— 配线电缆HJ —— 局用电缆（2 ）绝缘：Y—— 实心聚烯烃绝缘YF —— 泡沫聚烯烃绝缘YP —— 泡沫／实心皮聚烯烃绝缘（3 ）内护层：A—— 涂塑铝带粘接屏蔽聚乙烯护套S—— 铝，钢双层金属带屏蔽聚乙烯护套V—— 聚氯乙烯护套（4 ）特征：T—— 石油膏填充G—— 高频隔离C—— 自承式（5 ）外护层：23 —— 双层防腐钢带绕包销装聚乙烯外被层33 —— 单层细钢丝铠装聚乙烯被层43 —— 单层粗钢丝铠装聚乙烯被层53 —— 单层钢带皱纹纵包铠装聚乙烯外被层553 —— 双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜 (铝 )芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆 (电线 )BV - 铜芯聚氯乙烯绝缘电缆（电线）BLV- 铝芯聚氯乙烯绝缘电缆（电线）BVR- 铜芯聚氯乙烯绝缘电缆（电线）BVV- 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV- 铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）。
