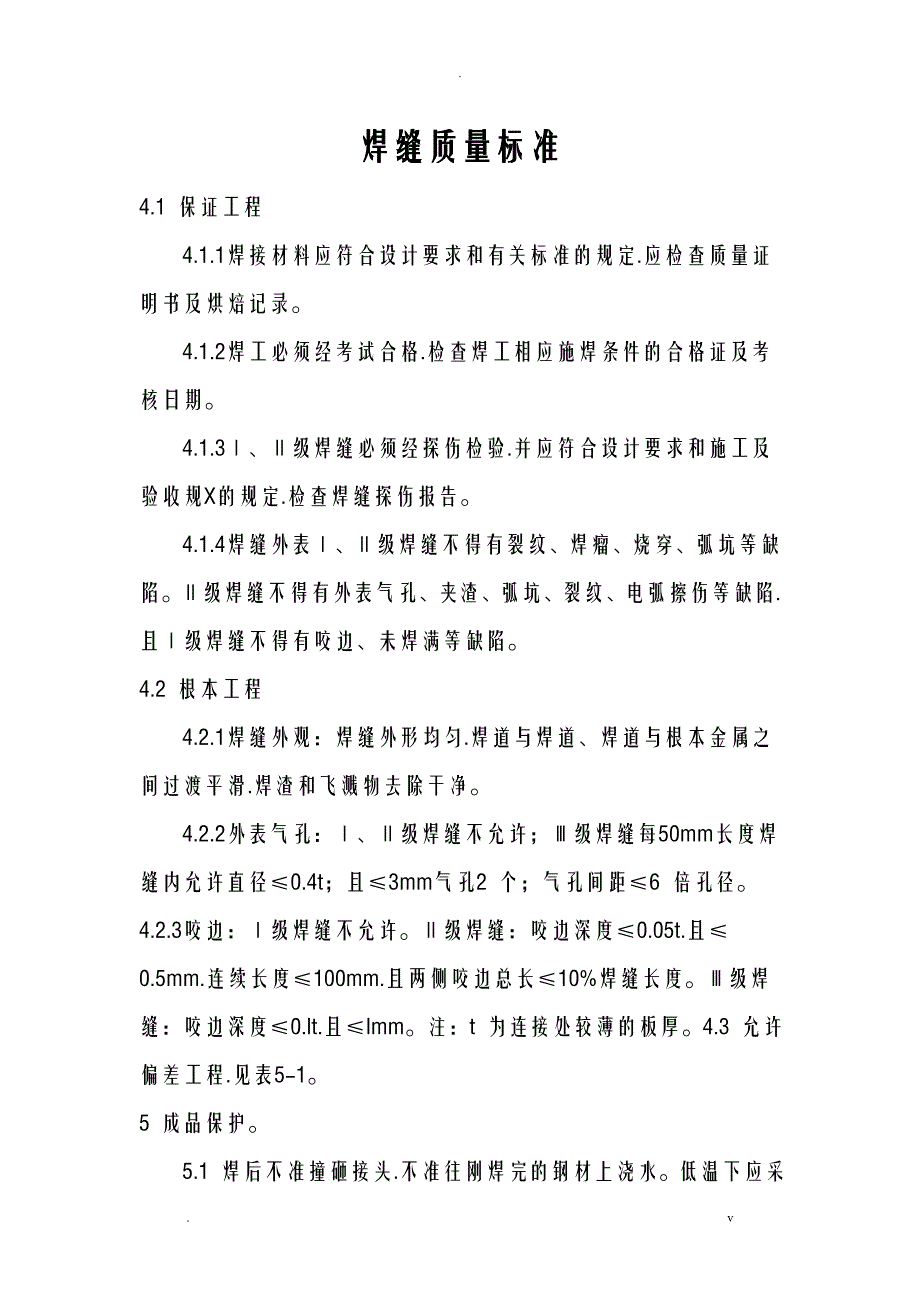

焊缝质量标准4.1 保证工程4.1.1焊接材料应符合设计要求和有关标准的规定.应检查质量证明书及烘焙记录4.1.2焊工必须经考试合格.检查焊工相应施焊条件的合格证及考核日期4.1.3Ⅰ、Ⅱ级焊缝必须经探伤检验.并应符合设计要求和施工及验收规X的规定.检查焊缝探伤报告4.1.4焊缝外表Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷Ⅱ级焊缝不得有外表气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷.且Ⅰ级焊缝不得有咬边、未焊满等缺陷4.2 根本工程4.2.1焊缝外观：焊缝外形均匀.焊道与焊道、焊道与根本金属之间过渡平滑.焊渣和飞溅物去除干净4.2.2外表气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm长度焊缝内允许直径≤0.4t；且≤3mm气孔2 个；气孔间距≤6 倍孔径4.2.3咬边：Ⅰ级焊缝不允许Ⅱ级焊缝：咬边深度≤0.05t.且≤0.5mm.连续长度≤100mm.且两侧咬边总长≤10%焊缝长度Ⅲ级焊缝：咬边深度≤0.lt.且≤lmm注：t 为连接处较薄的板厚4.3 允许偏差工程.见表5-15 成品保护5.1 焊后不准撞砸接头.不准往刚焊完的钢材上浇水低温下应采取缓冷措施5.2 不准随意在焊缝外母材上引弧。
5.3 各种构件校正好之前方可施焊.并不得随意移动垫铁和卡具.以防造成构件尺寸偏差隐蔽部位的焊缝必须办理完隐蔽验收手续后.方可进展下道隐蔽工序5.4 低温焊接不准立即清渣.应等焊缝降温后进展6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度缺乏.中心线偏移.弯折等偏差.应严格控制焊接部位的相对位置尺寸.合格前方准焊接.焊接时精心操作6.2 焊缝裂纹：为防止裂纹产生.应选择适合的焊接工艺参数和施焊程序.防止用大电流.不要突然熄火.焊缝接头应搭10～15mm.焊接中木允许搬动、敲击焊件6.3 外表气孔：焊条按规定的温度和时间进展烘焙.焊接区域必须清理干净.焊接过程中选择适当的焊接电流.降低焊接速度.使熔池中的气体完全逸出6.4 焊缝夹渣：多层施焊应层层将焊渣去除干净.操作中应运条正确.弧长适当注意熔渣的流动方向.采用碱性焊条时.上须使熔渣留在熔渣后面7 质量记录本工艺标准应具备以下质量记录：7.1 焊接材料质量证明书7.2 焊工合格证及编号7.3 焊接工艺试验报告7.4 焊接质量检验报告、探伤报告7.5 设计变更、洽商记录7.6 隐蔽工程验收记录7.7 其它技术文件焊缝等级分类及无损检测要求焊缝应根据构造的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况.按下述原那么分别选用不同的质量等级.1. 在需要进展疲劳计算的构件中.凡对接焊缝均应焊透.其质量等级为1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝.受拉时应为一级.受压时应为二级；2〕作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 .不需要计算疲劳的构件中.凡要求与母材等强的对接焊缝应予焊透.其质量等级当受拉时应不低于二级.受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L翼缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝.其质量等级不应低于二级4 .不要求焊透的’I'形接头采用的角焊缝或局部焊透的对接与角接组合焊缝.以及搭接连接采用的角焊缝.其质量等级为：1)对直接承受动力荷载且需要验算疲劳的构造和吊车起重量等于或大于50t的中级工作制吊车梁.焊缝的外观质量标准应符合二级 ；2) 对其他构造.焊缝的外观质量标准可为二级 外观检查一般用目测.裂纹的检查应辅以5 倍放大镜并在适宜的光照条件下进展.必要时可采用磁粉探伤或渗透探伤.尺寸的测量应用量具、卡规焊缝外观质量应符合以下规定:1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷.一级焊缝和二级焊缝不得存在外表气孔、夹渣、裂纹和电弧擦伤等缺陷；2 二级焊缝的外观质量除应符合本条第一款的要求外.尚应满足下表的规定；3 三级焊缝的外观质量应符合下表有关规定 检测工程 二级 三级未焊满 ≤0.2+0.02t 且≤1mm.每 100mm 长度焊缝内未焊满累积 长度≤25mm ≤0.2+0.04t 且≤2mm.100mm 长度焊缝内未焊满累积≤25mm 根部收缩≤0.2+0.02t 且≤1. 长度限≤0.2+0.04t 且≤2mm.长度不限咬 边≤0.05t且≤0.5mm.连续长度≤100mm.且焊缝两侧咬边总长≤10％焊缝全长≤0．1t 且≤1mm.长度不限裂 纹不允许 允许存在长度≤5mm 的弧坑纹 电弧擦伤 不允许 允许存在个别电弧擦伤 接头不良 缺口深度≤0.5t 且≤0.5mm.每1000mm 长度焊缝内不得超过1 处 缺口深度≤0.1t 且≤1mm.每 1000mm 长度焊缝内不得超过1 处 外表气孔 不允许 每50mm 长度焊缝内允许存在 直径≤0．4t 且≤3mm 的气孔2 个；孔距应≥6倍孔径 外表夹渣 不允许 深≤0．2t.长≤0．5t 且≤ 20mm 设计要求全焊透的焊缝.其内部缺陷的检验应符合以下要求:1 一级焊缝应进展100%的检验.其合格等级应为现行国家标准"钢焊缝手工超声波探伤方法及质量分级法"(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上；2 二级焊缝应进展抽检.抽检比例应不小于20%.其合格等级应为现行国家标准"钢焊缝手工超声波探伤方法及质量分级法"(GB 11345)B级检验的Ⅲ级及Ⅲ级以上；3 全焊透的三级焊缝可不进展无损检测。
4 焊接球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007"钢构造超声波探伤及质量分级法"的规定5 螺栓球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007"钢构造超声波探伤及质量分级法"的规定6 箱形构件隔板电渣焊焊缝无损检测结果除应符合GB50205-2001标准第7.3.3 条的有关规定外.还应按附录C 进展焊缝熔透宽度、焊缝偏移检测7 圆管T、K、Y 节点焊缝的超声波探伤方法及缺陷分级应符合GB50205-2001标准附录D的规定 8 设计文件指定进展射线探伤或超声波探伤不能对缺陷性质作出判断时.可采用射线探伤进展检测、验证9 射线探伤应符合现行国家标准"钢熔化焊对接接头射线照相和质量分级"(GB 3323)的规定.射线照相的质量等级应符合AB 级的要求一级焊缝评定合格等级应为"钢熔化焊对接接头射线照相和质量分级"(GB 3323)的Ⅱ级及Ⅱ级以上.二级焊缝评定合格等级应为"钢熔化焊对接接头射线照相和质量分级"(GB 3323)的Ⅲ级及Ⅲ级以上10 以下情况之一应进展外表检测:1〕外观检查发现裂纹时.应对该批中同类焊缝进展100%的外表检测；2〕外观检查疑心有裂纹时.应对疑心的部位进展外表探伤；3〕设计图纸规定进展外表探伤时；4〕检查员认为有必要时。
铁磁性材料应采用磁粉探伤进展外表缺陷检测确因构造原因或材料原因不能使用磁粉探伤时.方可采用渗透探伤磁粉探伤应符合国家现行标准"焊缝磁粉检验方法和缺陷磁痕的分级"(/T 6061)的规定.渗透探伤应符合国家现行标准"焊缝渗透检验方法和缺陷迹痕的分级"(/T 6062)的规定磁粉探伤和渗透探伤的合格标准应符合外观检验的有关规定设计要求全焊透的一、二级焊缝应采用超声波探伤进展内部缺陷的检验.超声波探伤不能对缺陷作出判断时.应采用射线探伤.其内部缺陷分级及探伤方法应符合现行国家标准"钢焊缝手工超声波探伤方法和探伤结果分级"GB11345或"钢熔化焊对接接头射结照相和质量分级"GB3323的规定焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形点相贯线焊缝.其内部缺陷分级及探伤方法应分别符合国家现行标准JG/T203-2007"钢构造超声波探伤及质量分级法"、"建筑钢构造焊接技术规程"JGJ81的规定一级、二级焊缝的质量等级及缺陷分级应符合下表的规定 一、二级焊缝质量等级及缺陷分级焊 缝 质 量 等 级一 级二 级内部缺陷超声波探伤评定等级ⅡⅢ检验等级B级B级探伤比例100%20%内部缺陷射线探伤评定等级ⅡⅢ检验等级AB级AB级探伤比例100%20%注： 探伤比例的计数方法应按以下原那么确定：〔1〕对工厂制作焊缝.应按每条焊缝计算百分比.且探伤长度应不小于200mm,当焊缝长度缺乏200 mm时.应对整条焊缝进展探伤；〔2〕对现场安装焊缝.应按同一类型、同一施焊条件的焊缝条数计算百分比.探伤长度应不小于200 mm.并应不少于1条焊缝。
说明：根据构造的承载情况不同.现行国家标准"钢构造设计规X"GBJ17中将焊缝的质量为分三个质量等级内部缺陷的检测一般可用超声波探伤和射线探伤射线探伤具有直观性、一致性好的优点.过去人们觉得射线探伤可靠、客观但是射线探伤本钱高、操作程序复杂、检测周期长.尤其是钢构造中大多为T形接头和角接头.射线检测的效果差.且射线探伤对裂纹、未熔合等危害性缺陷的检出率低超声波探伤那么正好相反.操作程序简单、快速.对各种接头形式的适应性好.对裂纹、未熔合的检测灵敏度高.因此世界上很多国家对钢构造内部质量的控制采用超声波探伤.一般已不采用射线探伤 随着大型空间构造应用的不断增加.对于薄壁大曲率T、K、Y型相贯接头焊缝探伤.国家现行行业标准"建筑钢构造焊接技术规程"JGJ81中给出了相应的超声波探伤方法和缺陷分级网架构造焊缝探伤应按现行国家标准JG/T203-2007"钢构造超声波探伤及质量分级法"的规定执行 本规X规定要求全焊透的一级焊缝100％检验.二级焊缝的局部检验定为抽样检验钢构造制作一般较长.对每条焊缝按规定的百分比进展探伤.且每处不小于200mm的规定.对保证每条焊缝质量是有利的。
但钢构造安装焊缝一般都不长.大局部焊缝为梁一柱连接焊缝.每条焊缝的长度大多在250-300mm之间.采用焊缝条数计数抽样检测是可行的1.T形接头、十字接头、角接接头等要求熔透的对接和角对接组合焊缝.其焊脚尺寸不应小于t/4；设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘连接焊缝的焊脚尺寸为t/2.且不应小于10mm焊脚尺寸的允许偏差为0-4 mm检查数量：资料全数检查；同类焊缝抽查10%.且不应少于3条检验方法：观察检查.用焊缝量规抽查测量说明：以上1.对T型、十字型、角接接头等要求焊透的对接与角接组合焊缝.为减少应力集中.同时防止过大的焊脚尺寸.参照国内外相关规X的规定.确定了对静载构造和动载构造的不同焊脚尺寸的要求2.焊缝外表不得有裂纹、焊瘤等缺陷一级、二级焊缝不得有外表气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷且一级焊缝不许有咬边、未焊满、根部收缩等缺陷检查数量：每批同类构件抽查10%.且不应少于3件；被抽查构件中.每一类型焊缝按条数抽查5%.且不应少于1条；每条检查1条.总抽查数不应少于10处检验方法：观察检查或使用放大镜、焊缝量规定和钢尺检查.当存在疑义时.采用渗透或磁粉探伤检查。
说明：以上考虑不同质量等级的焊缝承载要求不同.但凡严重影响焊缝承载能力的缺陷都是严禁的本条对严重影响焊缝承载能力外观质量要求列入主控工程.并给出了外观合格质量要求由于一、二级焊缝的重要性.对外表气孔、夹渣、弧坑裂纹、电弧擦伤应有特定不允许存在 的要求.咬边、未焊满、根部收缩等缺陷对。
