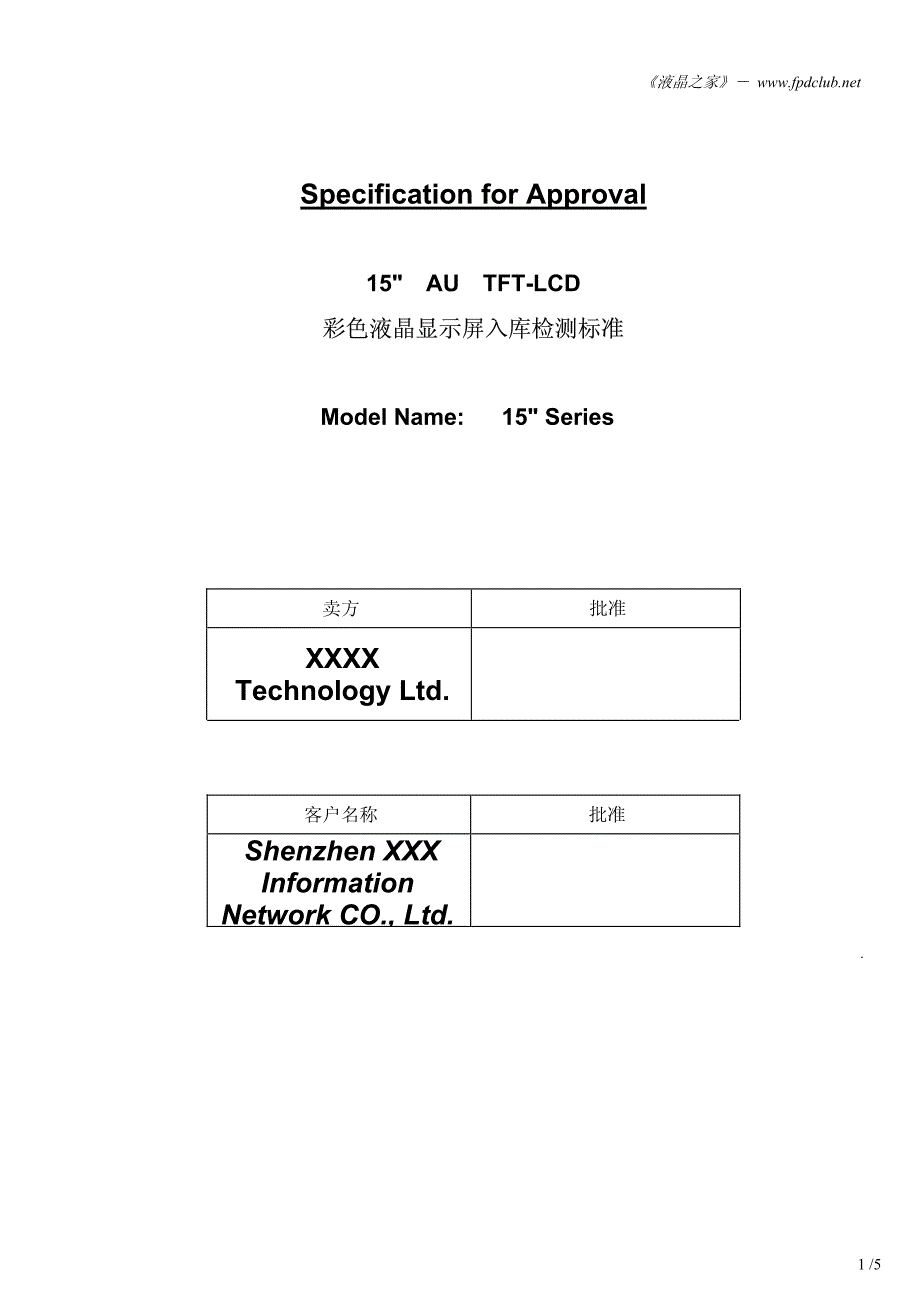

《液晶之家》－ Specification for Approval 15“ AU TFT-LCD 彩色液晶显示屏入库检测标准彩色液晶显示屏入库检测标准 Model Name: 15“ Series 卖方 批准 XXXX Technology Ltd. 客户名称 批准 Shenzhen XXX Information Network CO., Ltd..1 /5《液晶之家》－ 1. 目的目的: 制定此检验标准的目的是用于检验由深圳市风扬电子有限公司提供给深圳XXXX公司的AU 15寸彩色液晶显示屏的 质量 2. 主要内容主要内容: 检验标准包括 ? 液晶显示屏电性能的检验 ? 液晶显示屏外观的检验 ? 液晶显示屏外型尺寸的检验 3. 检测结果的处理检测结果的处理 买方将在收到由卖方提供的显示屏后进行质量检验，保质期为1年检验结果（同意或反对）将被记录在案，并将检 验结果及时反馈给卖方，卖方会立即派出工程师进行复判如所提供的显示屏有部分数量的质量超出检验标准，买 方有权要求卖方把质量超出检验标准部分的显示屏给予更换处理 4. 样品检验方法样品检验方法: 如果没有另行的书面检验标准，样品的检验方法将以MIL-STD-105E为标准。
4-1 批量: 每一个出货的批次. 4-2 取样类型: 一般的检验, 单次抽样 4-3 取样水平: 等级 II. 4-4 合格率(AQL): Major defect: AQL=1.0%. Minor defect: AQL=2.5%. 5. 液晶显示屏电性能的检验液晶显示屏电性能的检验 检查项目 规格要求 1 坏的线 不能出现 2 亮点 ≦ 3 点(note 1) 3 绿色的亮点 ≦ 3 点 4 暗点 ≦ 3 点 5 总共的坏点数目 ≦ 5 点 两个连续的亮点( 垂直方向, 水平方向, 任意方向) : ≦ 1 对 三个或者更多的亮点( 垂直方向, 水平方向, 任意方向) 不允许出现 两个连续的暗点( 垂直方向, 水平方向, 任意方向) : ≦ 1 对 三个或者更多的暗点( 垂直方向, 水平方向, 任意方向) 不允许出现 6 连续的坏点 两个亮点之间的距离 : ≧ 15 mm 两个暗点之间的距离 : ≧ 15 mm 两个亮点和暗点之间的距离 : ≧ 10 mm 7 擦痕 参考第六节外观检测标准 8 灰尘、污点 起泡 参考第六节外观检测标准 9 偏光器擦伤 参考第六节外观检测标准 10 图像残留 图像残留的现象会在连续显示相同图像16个小时后的45钟消失， 不能在同一显示区 域连续的显示相同图像超过16小时，否则有可能导致液晶显示屏损坏。
11 显示不均匀 不允许出现 12 牛顿环 不允许出现 13 摹拓痕迹 不允许出现 14 暗的阴影 不允许出现 15 不带亮点和暗点显示屏的比例 ≧90% 16 带亮点或暗点显示屏屏的比例 ≦10% Note1 对于坏的像素点, 每一个子像素是被视为一个像素 6 外观检验外观检验 6.1 检验场所的环境 1. 室温 : 20 ~ 25℃. 2. 湿度: 65±5% RH. 3. 照明: 荧光灯(日光型)照射在显示屏表面的亮度在 300 ~ 700 勒克斯(标准是 500 勒克斯.) 2 /5《液晶之家》－ 4. 距离显示屏的前面 35±5 厘米左右, 视线垂直于显示屏的表面用眼睛做视觉判断 5. 检查显示屏的显示区域时需要去掉偏光器的保护片 6.2 外观检验规格 缺陷的等级 检查区域 检查项目 判断的标准 Critical 主要的次要的 平均直径 :(mm) 数量 D=2W, 坏的区域应视为坏的线3 /5《液晶之家》－ 7. 外型尺寸定义外型尺寸定义 测试项目 规格 测试的 顺序 名称 单位 Defe ct 最小 典型 最大 注意事项 1 宽 mm 248.5 249.0 249.5 2 长 mm 330.8 331.3 331.8 3 厚 mm 11.1 11.6 12.1 Note 1 4 重量 g 1130 1200 1270 5 显示公差 ABS (a-b) mm 1.0 Note 2 6 显示公差 ABS (c-d) mm 1.0 Note 2 7 屏的间隙 mm <0.6 Note 3 Note 1: 厚度不包括弯曲的部分。
Note 2: 显示公差定义 EActive areacb G a H black strip area dMetallic bezel areaFNote 3: 屏间隙的定义 XYmetal ploarizerTFT modulecover case4 /5《液晶之家》－ 8. 注意事项注意事项: 在使用液晶显示屏时请注意下列注意事项 1. 在装配液晶显示屏时不要扭曲或者弯曲液晶显示屏，或者将其它外力施加在液晶显示屏显示区域 2. 保存液晶显示屏的地方必需具备良好的通风散热性必须在指定的温度范围内存放液晶显示屏 3. 装配时注意防尘 4. 使用时请注意屏的正确的上电次序，不要输入超出规定范围的信号, 否则会导致不正常的关机，并有可能损坏显示屏 5. 低的 EMI:这样会更加安全和更低的噪声 6. 在指定的温度范围内使用此液晶显示屏屏的响应时间和亮度值随着环境温度的不同会有所改变 7. 避免长时间显示同一个固定的图像, 否则可能会导致留下图像阴影 8. 不可以带电插拔显示屏的外围电路 9. 偏光器很容易划伤，操作时需小心谨慎 10. 显示屏表面注意防止灰尘和污染. 11. 显示屏进水会导致屏的损坏。
使用前请擦除显示屏上的水汽 12. 避免剧烈的温度变化，否则可能会导致偏光器的损坏 13. 高温或者潮湿的环境都会降低显示屏的性能请勿将显示屏直接暴露在阳光下 14. 显示屏不可接触酸性化合物 15. 静电会损坏显示屏; 人体接触显示屏时请注意防静电的措施 16. 请不要拆卸液晶显示屏 17. 请不要用手直接接触显示屏后面背光灯部位，背光源部位有高电压 18. 不要使显示屏受到剧烈的震动，否则显示屏有可能会断裂 19. 存放显示屏是应和包装箱一起放在适当的环境 20. 小心来自坏的显示屏的伤害 不要用大力按压显示屏的前面或者后面，否则有可能导致显示不均匀或者其它的问题 本资料由《液晶之家》信天游提供， 本资料由《液晶之家》信天游提供， 仅供会员内部学习参考，请勿用于商业用途！ 仅供会员内部学习参考，请勿用于商业用途！ （有需要本文 WORD 文档请与《液晶之家》联系）5 /5。
