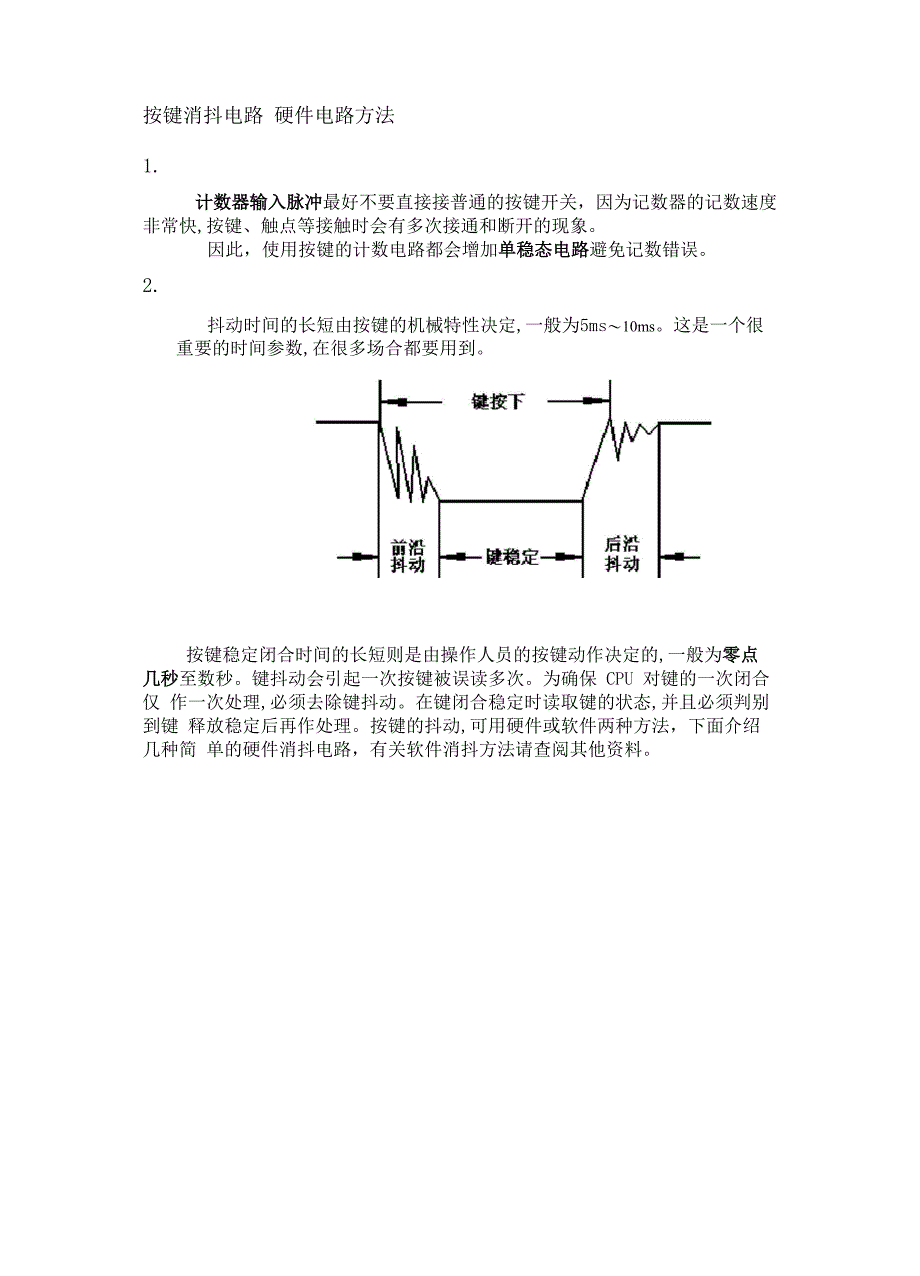

按键消抖电路 硬件电路方法1.计数器输入脉冲最好不要直接接普通的按键开关，因为记数器的记数速度 非常快,按键、触点等接触时会有多次接通和断开的现象因此，使用按键的计数电路都会增加单稳态电路避免记数错误2.抖动时间的长短由按键的机械特性决定,一般为5ms〜10ms这是一个很 重要的时间参数,在很多场合都要用到按键稳定闭合时间的长短则是由操作人员的按键动作决定的,一般为零点 几秒至数秒键抖动会引起一次按键被误读多次为确保 CPU 对键的一次闭合仅 作一次处理,必须去除键抖动在键闭合稳定时读取键的状态,并且必须判别到键 释放稳定后再作处理按键的抖动,可用硬件或软件两种方法，下面介绍几种简 单的硬件消抖电路，有关软件消抖方法请查阅其他资料3.硬件消抖电路（1）基本 RS 触发器一般用在单刀双掷开关，且开关数量少的情况图中两个“与非”门构成一个RS触发器当按键未按下时,输出为1;当 键按下时,输出为 0此时即使用按键的机械性能,使按键因弹性抖动而产生瞬时 断开（抖动跳开B）,中要按键不返回原始状态A,双稳态电路的状态不改变，输出 保持为0,不会产生抖动的波形也就是说，即使B点的电压波形是抖动的，但经 双稳态电路之后，其输出为正规的矩形波。
这一点通过分析RS触发器的工作过程 很容易得到验证2）积分电路利用电容的放电延时，采用并联电容法，也可以实现硬件消抖：（3）积分+比较器（最常用！）使用SR锁存器消抖只适用于单刀双掷开关，实际应用当中常用的键盘多是两个接线端的按键对此类按键的常用硬件消抖电路如图4所示：图 4常用键盘硬件消抖电路 此电路利用电容平波，再经过施密特反相器整形之后就得到了没有毛刺的脉 冲波4）D触发器+100Hz时钟lOkjQ5V320a如图，要求抖动时间小于时钟周期（10ms），且按键持续时间大于10ms； — 般用于FPGA的数字系统设计，因为需要提供时钟信号，采用模拟电路设计不便■ | ■・■ ■二L^i］霧庆7474H* 1酿 m・•J1CLR 1-・'。
