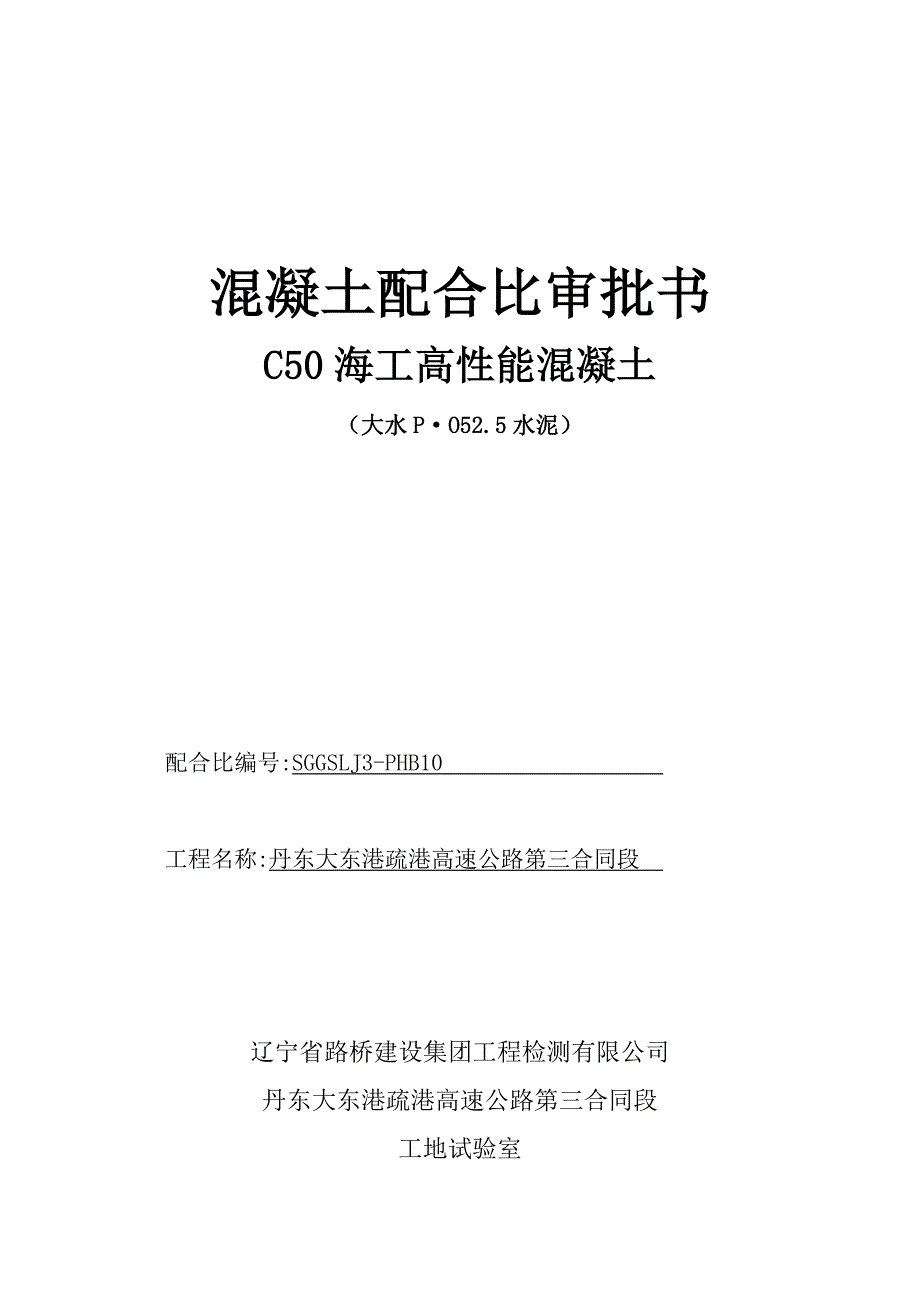

混凝土配合比审批书C50 海工高性能混凝土（大水 P·O52.5水泥）配合比编号:SGGSLJ3-PHB10 工程名称:丹东大东港疏港高速公路第三合同段 辽宁省路桥建设集团工程检测有限公司丹东大东港疏港高速公路第三合同段工地试验室目 录一、混凝土配合比报审表二、C50 混凝土配合比设计计算书1、设计依据2、设计要求3、原材料4、计算过程5、试配、调整6、确定理论配合比7、每 m3混凝土中碱含量、CI -含量计算；抗裂性能比、电通量试验结果统计8、强度分析三、配合比检测报告四、水泥检测报告五、粉煤灰检测报告六、细骨料检测报告七、母岩检测报告八、粗骨料检测报告九、外加剂检测报告十、拌合用水检测报告混 凝 土 配 合 比 报 审 表工程项目名称：丹东大东港疏港高速公路 施工合同段：路基桥涵第三合同段 编号：SGGSLJ3-PHB10致： 中心试验室我单位根据施工合同的有关规定已完成 C50 海工高性能混凝土的配合比设计外委工作，并经我单位技术负责人审查批准，用于路基桥涵三标拌和站，对 K12+400.000-K17+200.000段 C50混凝土施工，请予以审批。
一、设计要求： 强度等级：C50 二、1、设计坍落度：160～200mm 2、理论配合比每 m3材料用量（Kg/m 3）：水泥：细骨料：粗骨料：水：粉煤灰：矿渣粉:减水剂：引气 剂=275：660：1181：145：101：39:3.92:1.18三、实测指标：水胶比：0.35 砂率：39% 实测坍落度：200mm 含气量：4.8% 3d抗压强度：42.3 MPa 7d 抗压强度：51.4 MPa 28d 抗压强度：60.1 MPa混凝土拌合物中的氯离子含量：0.03% 混凝土拌合物中的碱含量：1.809Kg/m 3氯离子扩散系数：1.6（10 -12m2/S）四、材料说明1、水 泥：大连水泥集团特种水泥有限公司 P·O52.52、粗集料：东港市黄土坎碎石场 5-20mm连续集配 掺配比例 5-10（mm）40% 10-20（mm）60%3、细集料：东港市大洋河砂场 中砂4、粉煤灰：丹东华能实业有限公司（I 级）5、矿渣粉：沈阳众邦建筑材料有限公司（鞍钢矿渣开发公司 S95)6、减水剂：沈阳依力达建筑外加剂厂( WJF)7、引气剂：沈阳依力达建筑外加剂厂 (PC-2)附件： 配合比报告；原材料报告。
工 地 试 验 室 (章 ) 试验室主任： 日 期 ： 年 月 日 中 心 试 验 室 意 见 ：中心试验室机构(章) 中心试验室主任: 日 期 ： 年 月 日 C50 混凝土配合比设计计算书一、设计依据 Kg/m31.《普通混凝土配合比设计规程》JGJ 55-20112.《公路桥涵施工技术规范》JTG/T F50-20113.《公路工程集料试验规程》JTG E42-20054.《公路工程水泥及水泥混凝土试验规程》JTG E30-20055.《高强高性能混凝土用矿物外加剂》 GB/T 18736-20026.《混凝土外加剂》GB 8076-2008；7.《普通混凝土拌合物性能试验方法标准》GB/T 50080-2002；8.《普通混凝土力学性能试验方法标准》GB/T 50081-2002；9.设计文件二、设计要求（一）使用部位:绞缝、支座锚栓、桥面铺装二）要求坍落度:120～160mm（三）混凝土设计强度 fcu,k=50MPa三、原材料选择：1、水泥：唐山冀东盾石水泥 P.O52.5。
2、粉煤灰：铁岭电厂3、细集料：清河砂场细度模数 Mx=2.72，表观密度：2606kg/m 3 ，含泥量：0.8%，泥块含量：0.0%4、粗集料：建琅碎石场20-30mm 碎石、10-20mm 碎石、5-10mm 碎石，碎石按质量比 3:5:2比例掺配成 5～31.5 连续级配碎石，表观密度：2694 kg/m3，针片状含量：9.6 %，压碎值：19.0%，含泥量：0.5%，泥块含量：0.0% 5、水：饮用水6、外加剂：沈阳斯达博建筑材料有限公司4、混凝土配合比设计步骤：根据《普通混凝土配合比设计规程》 （ JGJ 55-2011）混凝土的配制强度采用下式确定：f cu,0≥f cu,k＋1.645σ，σ 取值为 5.0MPa，则：f cu,0＝50＋1.645×5.0 =58.2MPa水泥 28d胶砂强度无实测值，按照Fce=rcfce,g=1.16×52.5=60.9；f b=rfrsfce=0.75×1.00×60.9=45.71、确定水胶比：基准水胶比 W/B=α afb/（ fcu，0 + α aα bfb）对于碎石α a=0.46，α b=0.07，W/B=0.38。
根据减水剂及配合比坍落度设计要求，W/B 调整为 0.382、确定用水量：根据规范查表计算及混凝土性能要求，确定用水量 w为 179kg3、根据水胶比和规范要求确定胶凝材料及外加剂用量：水泥取 370kg，粉煤灰取80kg，掺量为 17%，硅粉取 20Kg,掺量为 4.25%，外加剂取 4.7kg，掺量为 1%4、确定砂率及砂、石用量：粗集料采用 5-31.5mm的连续级配碎石，细集料为中砂，水胶比 0.38，确定砂率为 38%，计算后砂为 703kg, 碎石为 1148kg5、确定基准配合比：水泥（含粉煤灰）:细集料:粗集料:水:外加剂=1: 1.50:2.44:0.38:0.01五、试配、调整1、设计配合比每立方米材料用量碎石(kg)编号水胶比砂率(%)水泥(kg)砂(kg) 20-30 (mm)10-20(mm)5-10 (mm)水(kg)粉煤灰(kg)硅粉(kg)外加剂(kg)1 0.38 38 370 703 344 574 230 179 80 20 4.72 0.43 39 327 724 354 591 236 179 71 18 4.73 0.33 37 427 676 331 552 220 179 92 23 4.72.混凝土的抗压强度及拌合物性能强度(MPa) 凝结时间 （min) 备注编号水胶比实测容重(kg/m3) 7天 28天 56天坍落度(mm)含气量（%） 初凝 终凝1 0.382 0.433 0.33粘聚性良好，保水性良好,易插捣六、确定理论配合比1、设计配合比每立方米材料用量碎石(kg)编号水胶比砂率(%)水泥(kg)砂(kg) 20-30 (mm)10-20(mm)5-10 (mm)水(kg)粉煤灰(kg)硅粉(kg)外加剂(kg)0.38 38 370 703 344 574 230 179 80 20 4.7 0.38七、每 m3混凝土中碱含量、CI -含量计算；抗裂性能比、电通量试验结果统计：1、混凝土总碱含量计算:混凝土原材料的碱含量检测符合规范要求后，混凝土的总碱含量结果依据混凝土的配合比参数计算确定。
根据《公路桥涵施工技术规范》JTG/T F50-2011要求，对一般桥涵每 m3混凝土中总碱含量不宜大于 3.0kg/m3，对特大桥、大桥和重要桥梁不宜大于 1.8kg/m3,，混凝土含碱量计算结果见下表：混凝土碱含量计算结果2、混凝土中的氯离子含量计算：混凝土氯离子含量的计算依据原材料的复验检测结果和混凝土的配合比参数计算确定，根据《公路桥涵施工技术规范》JTG/T F50-2011要求氯离子含量之和不应超过胶凝材料总量的 0.30%，预应力混凝土结构中氯离子含量之和不应超过胶凝材料总量的 0.06%混凝土氯离子含量计算结果见下表：混凝土氯离子含量计算结果各种原材料带入混凝土中的氯离子含量(kg/m 3)水泥 粉煤灰 砂 碎石 水 外加剂 合计占胶材比例（%)从混凝土的氯离子含量计算结果进行判定，所选试验配合比混凝土的有害物质各种原材料带入混凝土中的碱含量(kg/m 3)水泥 粉煤灰 砂 碎石 水 外加剂 合计 备注混凝土碱含量是否满足规范要求含量符合要求3、混凝土抗裂性对比、电通量试验结果统计：混凝土的抗裂性对比试验采用抗裂环法进行将混凝土成型于尺寸为Φ305×Φ425×100mm 的试模中，24h 后拆除外模后移入温度为 20℃，湿度为 60℃的环境中养护观测，定期检查混凝土表面，观察裂缝出现的时间和裂缝的宽度及长度，以比较混凝土抗裂性能的优劣。
根据《公路桥涵施工技术规范》JTG/T F50-2011的要求，高性能混凝土的电通量应不大于 1000C龄期 28d 龄期 56d编号裂缝情况 电通量 C 裂缝情况 电通量 C123八、强度分析：28天强度满足设计强度要求，详见配合比报告。
